Позиционные выключатели 3SE5/3SF1 SIRIUS 3SE5/SF1 S6 S12 до 90 кВт до 250 кВт Общие преимущества: Модульный дизайн (сменные привода) Различные варианты монтажа на поверхность Пластиковые
Слайд 2Позиционные выключатели 3SE5/3SF1
SIRIUS
3SE5/SF1
S6
S12
до 90 кВт
до 250 кВт
Общие преимущества:
Модульный дизайн
(сменные привода)
Различные варианты монтажа на поверхность
Пластиковые и металлические корпуса
Степень защиты от IP10 до IP 67
Ширина от 30 до 56 мм
Различные варианты монтажа на поверхность
Пластиковые и металлические корпуса
Степень защиты от IP10 до IP 67
Ширина от 30 до 56 мм
Области применения:
Подъемно-транспортная техника
Автомобильная промышленность
Деревопереработка
Роботы
Производство распредшкафов
Блокировка защитных дверей
Складское хозяйство
Слайд 3SIRIUS
Стандартные выключатели 3SE5
3SE5
Стандартные
Комплектные
устройства
Модульная
система
Преимущества:
Быстрая установка приводов защелкиванием (поворот привода
возможен с шагом 22.5°)
Опционально светодиоды (LED) в корпусе для первичной диагностики
Опционально исполнение ATEX и повышенная стойкость к коррозии
Опционально светодиоды (LED) в корпусе для первичной диагностики
Опционально исполнение ATEX и повышенная стойкость к коррозии
Слайд 4SIRIUS
3SE5
Раздельный привод
Выключатели 3SE5 с раздельным приводом
Преимущества:
Корпус как и у стандартных
выключателей
Блокирующий элемент привода (головка) поворачивается на 90°
Опционально светодиоды (LED) в корпусе для первичной диагностики
Опционально исполнение ATEX и повышенная стойкость к коррозии
Блокирующий элемент привода (головка) поворачивается на 90°
Опционально светодиоды (LED) в корпусе для первичной диагностики
Опционально исполнение ATEX и повышенная стойкость к коррозии
Слайд 5SIRIUS
3SE5
С блокировкой

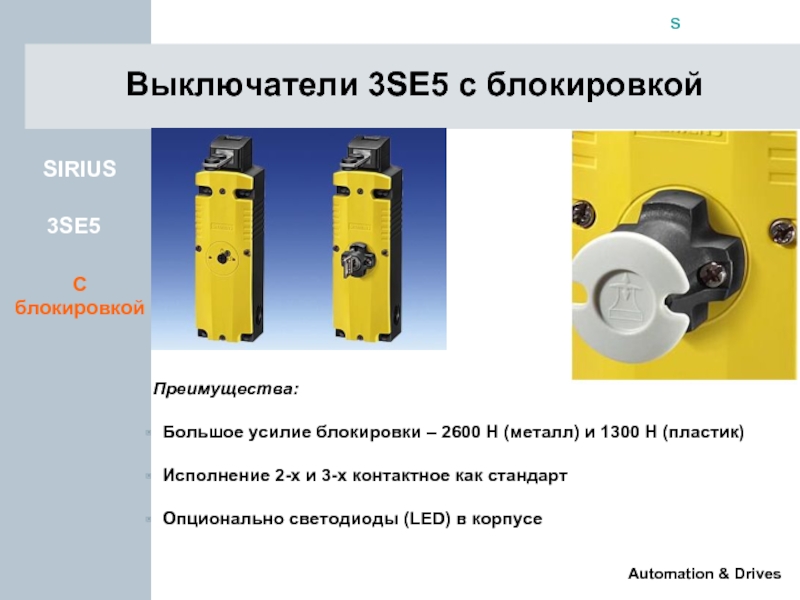

Выключатели 3SE5 с блокировкой
Преимущества:
Большое усилие блокировки – 2600 Н
(металл) и 1300 Н (пластик)
Исполнение 2-х и 3-х контактное как стандарт
Опционально светодиоды (LED) в корпусе
Исполнение 2-х и 3-х контактное как стандарт
Опционально светодиоды (LED) в корпусе
Слайд 6SIRIUS
3SE5
Со стержнем
Выключатели 3SE5 со стержнем
Преимущества:
Корпус как и у стандартных выключателей
Поворот привода возможен с шагом 22.5°
Опционально светодиоды (LED) в корпусе
Опционально исполнение ATEX и повышенная стойкость к коррозии
Опционально светодиоды (LED) в корпусе
Опционально исполнение ATEX и повышенная стойкость к коррозии
Слайд 7Позиционные выключатели 3SF1
SIRIUS
3SF1
Преимущества:
Быстрое и простое подключение к сети AS-i через
разъем M12
Электронные компоненты AS-интерфейса интегрированы в корпус
Потребление тока не более 60 мА
Электронные компоненты AS-интерфейса интегрированы в корпус
Потребление тока не более 60 мА
Слайд 8 3RW40new с типоразмерами S0,S2,S3
Новые устройства плавного пуска для диапазона
мощностей от 5.5 кВт до 55 кВт (400 В)
SIRIUS
УПП 3RW40
Типоразмеры S0, S2, S3
Слайд 9
3RW40new с типоразмерами S0,S2,S3
SIRIUS
УПП 3RW40
Типоразмеры S0, S2, S3
Компактные
размеры
Встроенная регулируемая защита от перегрузки
Оптимальная встроенная термисторная защита
Собственная защита
Регулируемый ток ограничения
Встроенная функция самодиагностики
Может заменять собой 3RW30, но с более широкими возможностями
Встроенное отображение состояния
Встроенная регулируемая защита от перегрузки
Оптимальная встроенная термисторная защита
Собственная защита
Регулируемый ток ограничения
Встроенная функция самодиагностики
Может заменять собой 3RW30, но с более широкими возможностями
Встроенное отображение состояния
Слайд 10 1 Рабочее напряжение
2 Управляющее напряжение
3 Стартовый вход IN
4 ON/RUN выход
5 BYPASSED выход
6 Статусный LED устройства
7 Статусный LED защиты двигателя
8 RESET/TEST кнопка
9 Ограничение тока
10 Время пуска
11 Напряжение пуска
12 Время торможения
13 Класс расцепления
14 Номинальный ток двигателя
15 Вход термисторного датчика
16 Выход “Ошибка”
17 Клеммы фаз
5 BYPASSED выход
6 Статусный LED устройства
7 Статусный LED защиты двигателя
8 RESET/TEST кнопка
9 Ограничение тока
10 Время пуска
11 Напряжение пуска
12 Время торможения
13 Класс расцепления
14 Номинальный ток двигателя
15 Вход термисторного датчика
16 Выход “Ошибка”
17 Клеммы фаз
3RW40new - Отображение и настройки
SIRIUS
УПП 3RW40
Типоразмеры S0, S2, S3
Слайд 12SIRIUS
УПП 3RW40
3RW40 - преимущества
Встроенная шунтирующая система
Сокращение
потерь энергии
Защита двигателя от перегрузки и функция самодиагностики (термисторная защита)
Защита без доп. устройств
Настраиваемое ограничение тока
Предотвращение пиковых бросков тока
Настройки с помощью потенциометров
Простой и быстрый ввод в эксплуатацию
Компактное исполнение
Экономия места в шкафу
Слайд 13Полупроводниковые реле и контакторы
SIRIUS
Контакторы
и реле 3 RF
Для применений где требуется:
Высокая частота коммутаций (1000 коммутаций в час и более)
Бесшумная работа
Устойчивость к сильным вибрациям и электромагнитным полям
Способность работать во влажных и сильнозагрязненных местах
Коммутация без образования электрической дуги
Слайд 14Реле:
Без теплового радиатора
Требуется соответствующее охлаждение
Контакторы:
Имеют
встроенный радиатор
Оптимизированы под номинальный ток
Оптимизированы под номинальный ток
Полупроводниковые реле и контакторы
Контакторы
и реле 3 RF
SIRIUS
Слайд 15Новые контакторы 3RF24 и реле 3RF22
Контакторы
и реле 3 RF
SIRIUS
Ток:
до 55 A (до 16 А для индуктивной нагрузки)
Рабочее
напряжение: 48 В … 600 В
Мощность: до 20 кВт, при 400 В (до 7,5 кВт для
индуктивной нагрузки)
Управляющее напряжение: 4 …30 В DC; 230 В AC
Ширина: 45 мм
Рабочее
напряжение: 48 В … 600 В
Мощность: до 20 кВт, при 400 В (до 7,5 кВт для
индуктивной нагрузки)
Управляющее напряжение: 4 …30 В DC; 230 В AC
Ширина: 45 мм
Трехфазные для коммутации активных и индуктивных нагрузок
Слайд 16Реверсивный полупроводниковый контактор 3RF24
Ток:
до 7,4 A
Рабочее
напряжение: 48 В … 600 В
Мощность: до 3 кВт
Управляющее напряжение: 24 В DC; 230 В AC
Ширина: 45 мм
Рабочее
напряжение: 48 В … 600 В
Мощность: до 3 кВт
Управляющее напряжение: 24 В DC; 230 В AC
Ширина: 45 мм
SIRIUS
Контакторы
и реле 3 RF
Слайд 17
Нет механических частей
Не требуется обслуживания
Бесшумная коммутация
Отсутствуют электромагнитные помехи при коммутации
Нет электрической
дуги
Малое время монтажа
Монтаж без инструментов
Экономия места в шкафу
Компактные размеры
Контакторы
и реле 3 RF
SIRIUS
Достоинства полупроводниковых реле и
контакторов
