Полимеризующиетвердые вещества презентация

высокомолекулярного вещества (полимера) путём многократного присоединения молекул низкомолекулярного вещества (мономера, олигомера) к активным центрам в растущей молекуле полимера. Молекула мономера, входящая в состав полимера, образует так называемое мономерное (структурное) звено. Элементный состав (молекулярные формулы) мономера и полимера приблизительно одинаков. Обычно мономерами являются соединения, содержащие кратные связи, которые способны, раскрываясь, образовывать новые связи с другими молекулами, обеспечивая рост цепей

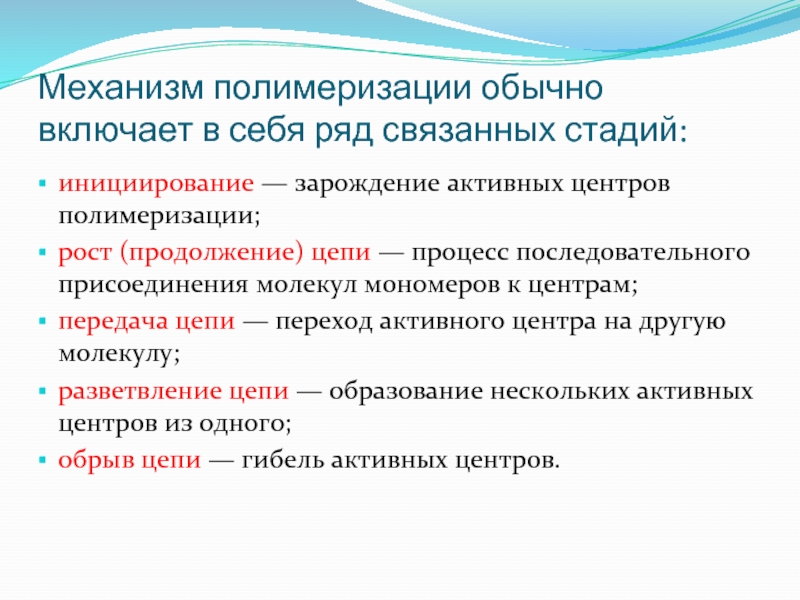

активных центров полимеризации;
рост (продолжение) цепи — процесс последовательного присоединения молекул мономеров к центрам;
передача цепи — переход активного центра на другую молекулу;
разветвление цепи — образование нескольких активных центров из одного;
обрыв цепи — гибель активных центров.

Основное свойство диэлектрика состоит в способности поляризоваться во внешнем электрическом поле. Концентрация свободных носителей заряда в диэлектрике не превышает 10 8 см−3 . С точки зрения электродинамики диэлектрик — среда с малым на рассматриваемой частоте значением тангенса угла диэлектрических потерь (tgδ << 1) [1] , в такой среде сила тока проводимости [2] много меньше силы тока смещения. Под идеальным диэлектриком понимают среду со значением tgδ = 0, прочие диэлектрики называют реальными или диэлектриками (средами) с потерями. С точки зрения зонной теории твёрдого тела диэлектрик — вещество с шириной запрещённой зоны больше 3 эВ

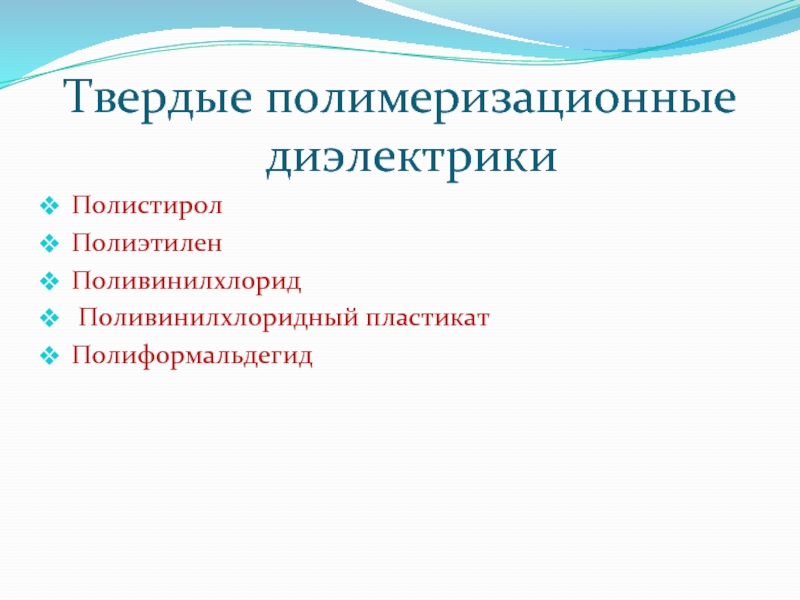

полимеризации исходного вещества – стирола, Полистирол – термопластичный диэлектрик, размягчающийся при 110-120° С; Плотность 1050 кг/м3; σp = 39-41 МПа; a = 18-22 кДж/м2; теплоемкость (по Мартенсу) 75- 80° С; водопоглощение 0,02% масс.; холодостойкость - 60° С; pu = 1013-1014 Ом·м; tgδ = (2-4)·10-4; Eпр = 25-30 МВ/м; εr = 2,4 Основными недостатками полистирола и изделий из него являются хрупкость

Полистирол листовой

Полистирол в гранулах

жирный на ощупь, получаемый полимеризацией под давлением газа этилена H2C = CH2. Основные характеристики полиэтилена ВД – плотность 920 кг/м3; σp = 10-18 МПа; при ударе не ломается; теплостойкость (по Мартенсу) 55-60° С; СД – плотность 940 кг/м3; σp = 18-40 МПа; при ударе не ломается; теплостойкость (по Мартенсу) 85° С;НД – плотность 960 кг/м3; σp = 23-31 МПа; при ударе не ломается; теплостойкость 70° С; холодостойкость всех полиэтиленов – (70-150)° С; водопоглощение за 30 суток нахождения в воде не превышает 0,004 %. Электрические характеристики полиэтиленов практически такие же, как лучших сортов полистирола. Следует отметить, что все полиэтиленовые изделия нестойкие к солнечному свету. Для повышения светостойкости в полиэтилены вводят сажу и другие красители. Изделия из полиэтилена могут соединяться сваркой. Основными недостатками полиэтилена являются невысокая нагревостойкость и склонность к растрескиванию при повышенных механических нагрузках.

Полиэтиленовая пленка

Полиэтилен для труб

прессованием или горячим выдавливанием полимеризации газообразного вещества – винилхлорида H2C = CH-Cl в присутствии перекиси водорода. Реакция проводится со сжиренным винилхлоридом в водном растворе щелочных веществ. Как полистирол и полиэтилен, поливинилхлорид является термопластичным материалов. Горячим прессованием порошкообразного поливинилхлорида получают твердый, жесткий материал – винипласт в виде листов, пластин, труб и стержней, которые отличается химической стойкостью к минеральным маслам, разбавленным щелочам и кислотам. Винипластовые изделия обладают высокой механической прочностью, особенно к ударным нагрузкам, и имеют хорошие электроизоляционные свойства. Основные характеристики винипласта плотность 1350 кг/м3; σp = 60-80 МПа; a = 100-150 кДж/м2; теплостойкость (по Мартенсу) 60-80° С; водопоглащение 0,2-0,4 % мас.; холодостойкость - (10-15)° С; pu = 1011- 1012 Ом·м; tgδ = 0,01-0,02; Eпр = 30-42 МВ/м; εr = 3,2. Винипласт легко формируется в металлических формах при 150-160° С. Изделия из него поддаются всем видам механической обработки, а также легко свариваются и склеиваются. Их можно окрашивать в разные цвета. Из поливинилхлорида изготовляют баки для аккумуляторов и тд

Оттделка

Провода

поливинилхлорида, смешанного с пластификаторами - густыми маслообразными жидкостями в количестве от 30 до 45 %.. Поливинилхлоридный пластикат широко применяется в качестве основной изоляции монтажных проводов, а также для изготовления защитных оболочек – шлангов, кабелей. Обычно он бывает окрашен в черный, синий, желтый, красный и другие цвета. Красители вводят для защиты материала от светового старения, а также для распознавания проводов при монтаже. Поливинилхлоридный пластикат без красителей – прозрачный материал с желтоватым оттенком. Из поливинилхлоридного пластиката изготовляют трубки и липкую изоляционную ленту. Характерной особенностью поливинилхлоридных материалов является то, что, будучи вынесены из пламени, они перестают гореть

Материал представляет собой порошок белого цвета, из которого изделия получат литьем под давлением или экструзией. Характерной особенностью полиформальдегида является большое содержание кристаллической фаза (75 %), что обеспечивает повышенные механические характеристики материала и ярко выраженную температуру плавления (180° С). Такие свойства, как повышенная твердость, большая стойкость к истиранию и малый коэффициент трения, позволяют изготовлять из полиформальдегида бесшумные шестеренные и червячные передачи и подшипники
