Показатели ошибок в цифровых и оптическо-волоконных системах передачи презентация

накопления помех вдоль линии. Это достигается за счет восстановления формы передаваемого сигнала с помощью регенератора, находящегося в конце каждого регенерационного участка.
Все факторы, от которых зависит длина регенерационного участка, можно разделить на внутренние и внешние факторы.

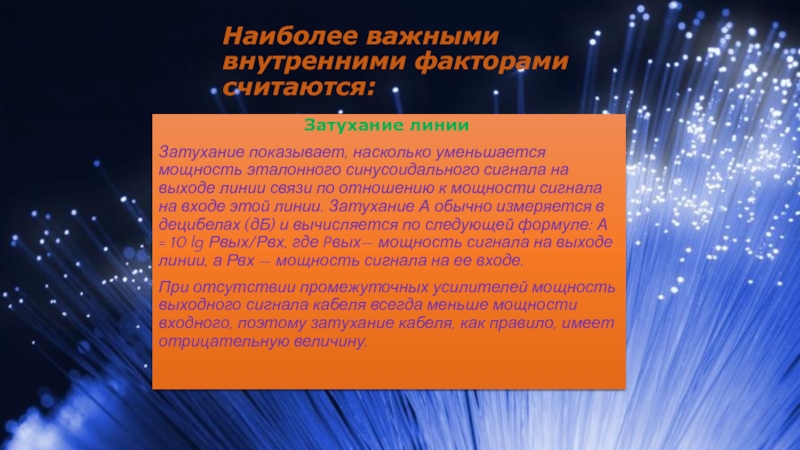

Затухание линии
Затухание показывает, насколько уменьшается мощность эталонного синусоидального сигнала на выходе линии связи по отношению к мощности сигнала на входе этой линии. Затухание А обычно измеряется в децибелах (дБ) и вычисляется по следующей формуле: А = 10 lg Рвых/Рвх, где Pвых— мощность сигнала на выходе линии, а Рвх — мощность сигнала на ее входе.
При отсутствии промежуточных усилителей мощность выходного сигнала кабеля всегда меньше мощности входного, поэтому затухание кабеля, как правило, имеет отрицательную величину.

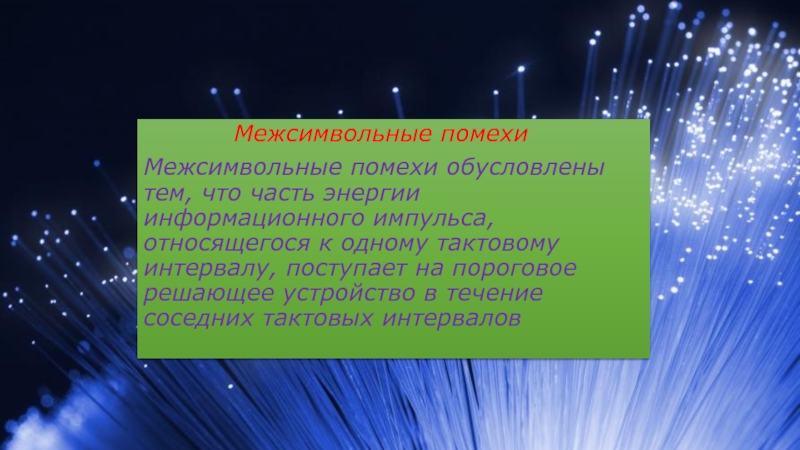

что часть энергии информационного импульса, относящегося к одному тактовому интервалу, поступает на пороговое решающее устройство в течение соседних тактовых интервалов

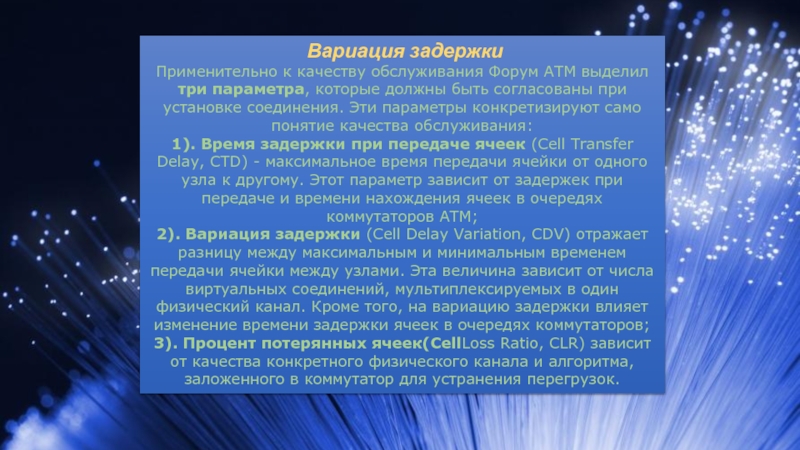

которые должны быть согласованы при установке соединения. Эти параметры конкретизируют само понятие качества обслуживания:
1). Время задержки при передаче ячеек (Cell Transfer Delay, CTD) - максимальное время передачи ячейки от одного узла к другому. Этот параметр зависит от задержек при передаче и времени нахождения ячеек в очередях коммутаторов ATM;
2). Вариация задержки (Cell Delay Variation, CDV) отражает разницу между максимальным и минимальным временем передачи ячейки между узлами. Эта величина зависит от числа виртуальных соединений, мультиплексируемых в один физический канал. Кроме того, на вариацию задержки влияет изменение времени задержки ячеек в очередях коммутаторов;
3). Процент потерянных ячеек(CellLoss Ratio, CLR) зависит от качества конкретного физического канала и алгоритма, заложенного в коммутатор для устранения перегрузок.

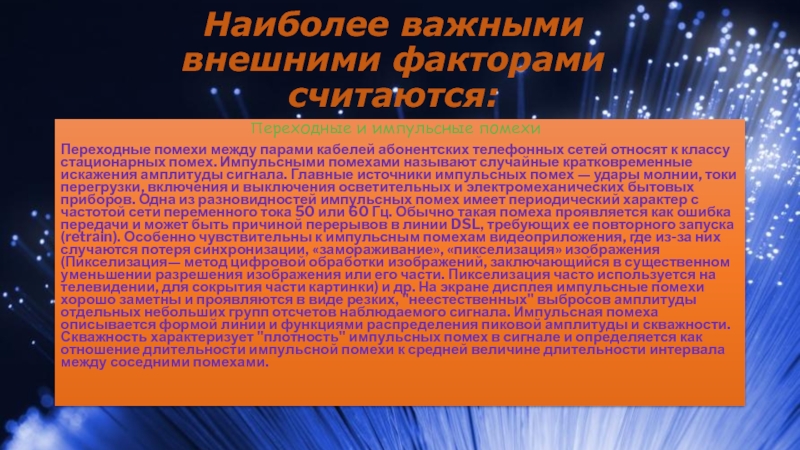

Переходные и импульсные помехи
Переходные помехи между парами кабелей абонентских телефонных сетей относят к классу стационарных помех. Импульсными помехами называют случайные кратковременные искажения амплитуды сигнала. Главные источники импульсных помех — удары молнии, токи перегрузки, включения и выключения осветительных и электромеханических бытовых приборов. Одна из разновидностей импульсных помех имеет периодический характер с частотой сети переменного тока 50 или 60 Гц. Обычно такая помеха проявляется как ошибка передачи и может быть причиной перерывов в линии DSL, требующих ее повторного запуска (retrain). Особенно чувствительны к импульсным помехам видеоприложения, где из-за них случаются потеря синхронизации, «замораживание», «пикселизация» изображения (Пикселизация— метод цифровой обработки изображений, заключающийся в существенном уменьшении разрешения изображения или его части. Пикселизация часто используется на телевидении, для сокрытия части картинки) и др. На экране дисплея импульсные помехи хорошо заметны и проявляются в виде резких, "неестественных" выбросов амплитуды отдельных небольших групп отсчетов наблюдаемого сигнала. Импульсная помеха описывается формой линии и функциями распределения пиковой амплитуды и скважности. Скважность характеризует "плотность" импульсных помех в сигнале и определяется как отношение длительности импульсной помехи к средней величине длительности интервала между соседними помехами.

за внимание

Новиков
Группа №139
