Плоские железобетонные перекрытия (монолитное перекрытие) презентация
Содержание
- 1. Плоские железобетонные перекрытия (монолитное перекрытие)
- 2. Монолитное ребристое перекрытие с балочными
- 4. Особенность работы монолитного ребристого перекрытия с балочными
- 5. Главные балки Пролет главных балок: от 6
- 6. Статический расчет монолитных плит перекрытия
- 7. Статический расчет монолитных плит перекрытия q –
- 8. Армирование монолитной плиты перекрытия рулонными сетками Армирование монолитной плиты перекрытия сварными сетками

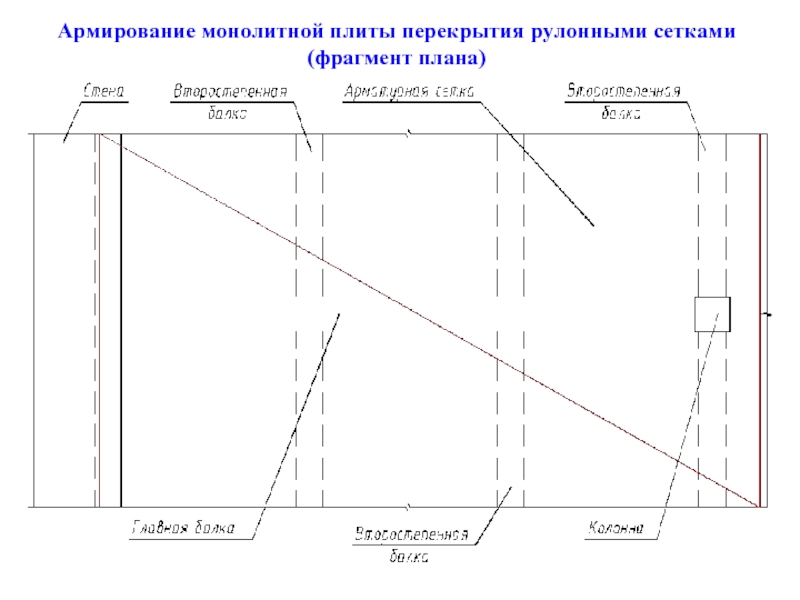

- 9. Армирование монолитной плиты перекрытия рулонными сетками (фрагмент плана)

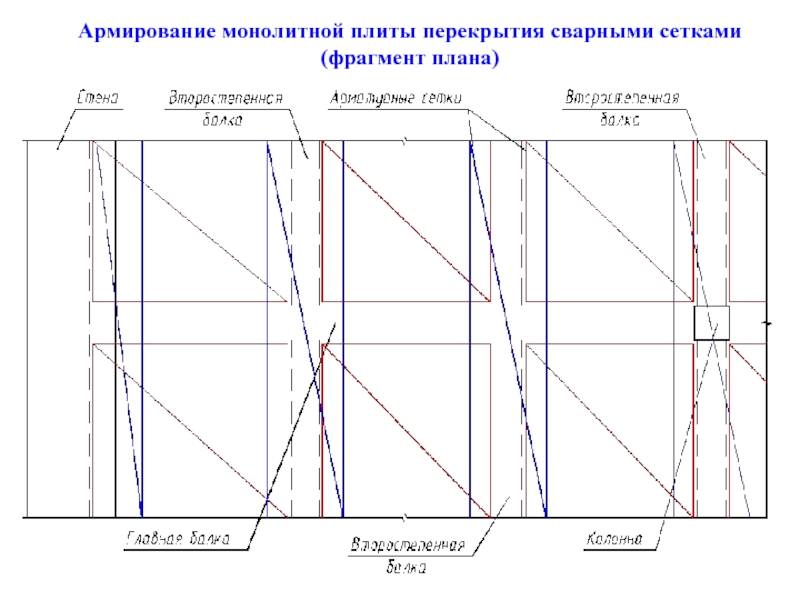

- 10. Армирование монолитной плиты перекрытия сварными сетками (фрагмент плана)

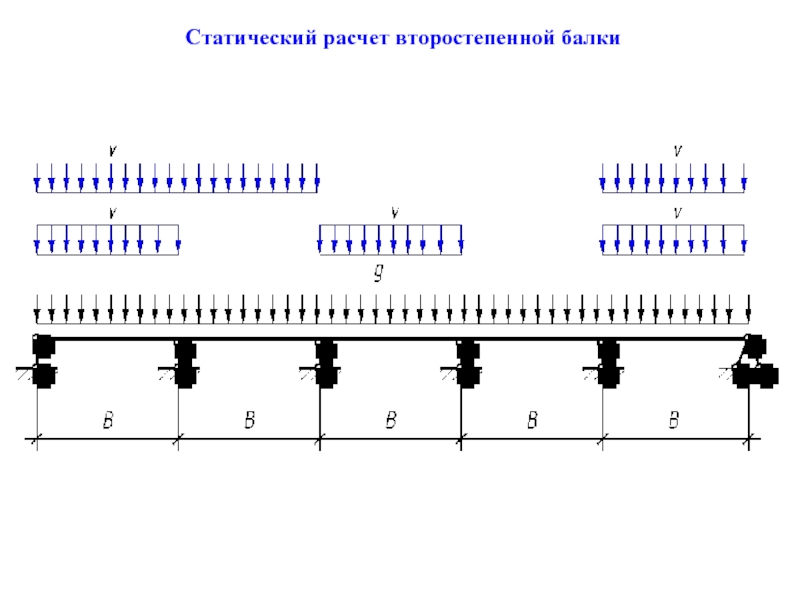

- 11. Статический расчет второстепенной балки
- 12. Статический расчет второстепенной балки
- 13. Армирование второстепенной балки

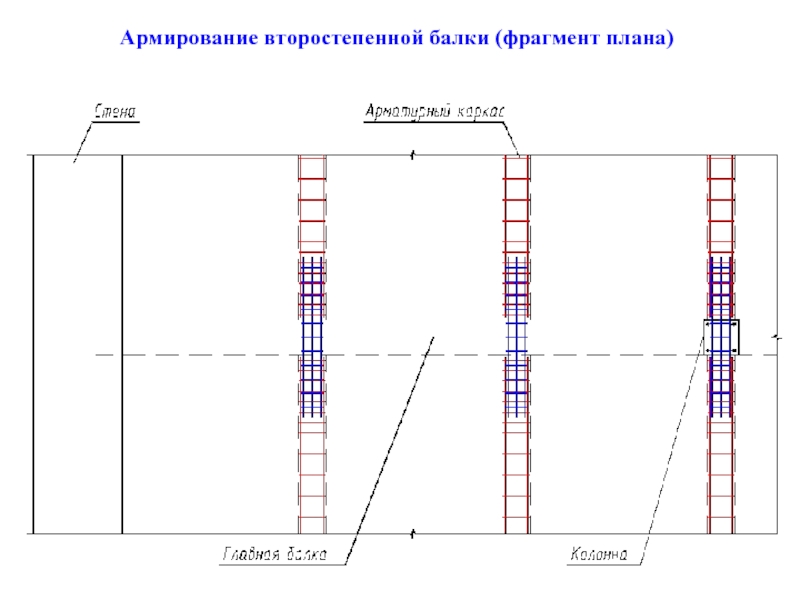

- 14. Армирование второстепенной балки (фрагмент плана)
- 15. Статический расчет главной балки Р – опорная реакция второстепенных балок.
- 16. Армирование главной балки

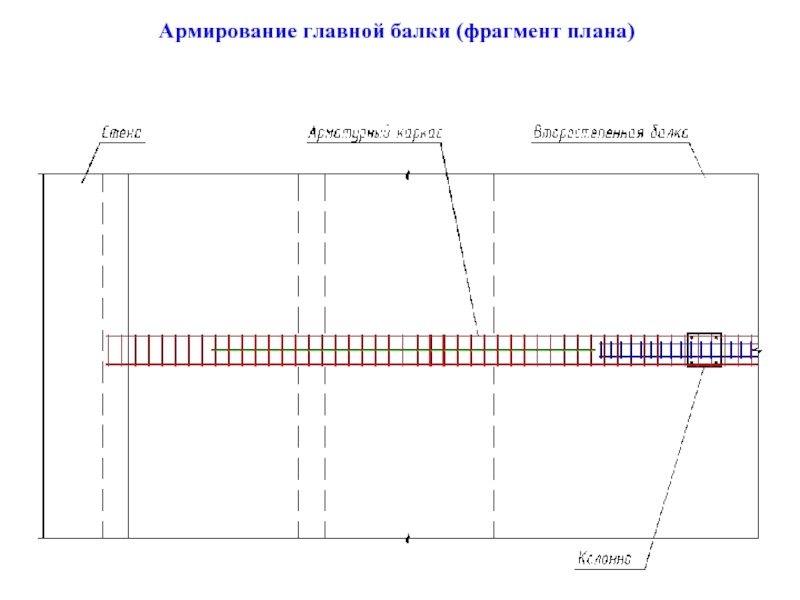

- 17. Армирование главной балки (фрагмент плана)
- 18. Монолитное ребристое перекрытие с плитами, опертыми по

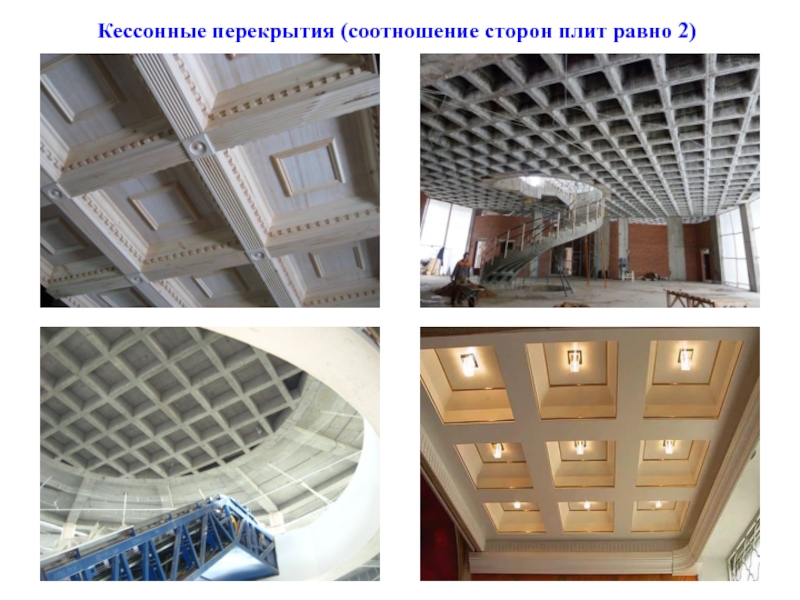

- 20. Кессонные перекрытия (соотношение сторон плит равно 2)
- 21. Особенность работы монолитного ребристого перекрытия с плитами, опертыми по контуру Плита изгибается в обоих направлениях.
- 22. Главные балки Пролет главных балок: от 6
- 23. Статический расчет монолитных плит перекрытия
- 24. Допустимые соотношения между изгибающими моментами Усилия в
- 25. Армирование монолитной плиты (план раскладки «нижних» сеток)

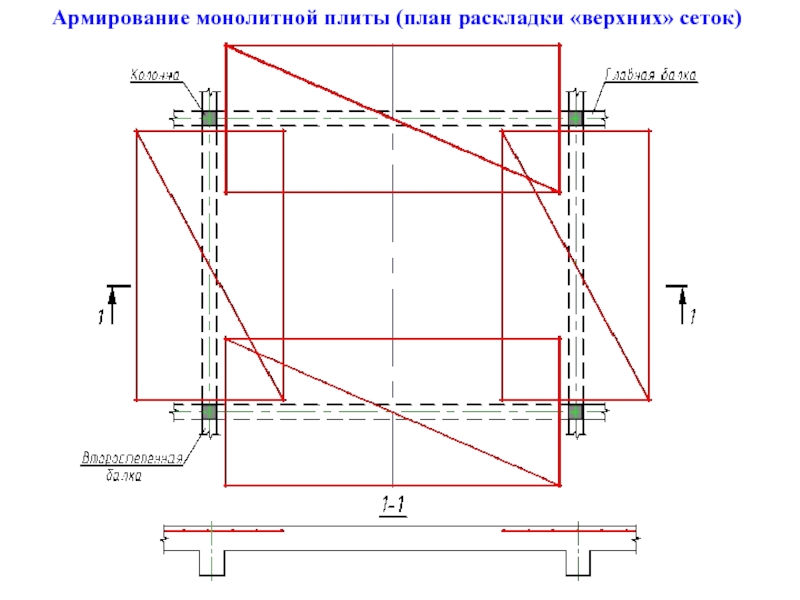

- 26. Армирование монолитной плиты (план раскладки «верхних» сеток)
- 27. Узлы сопряжения балок с колоннами в монолитных
- 28. Узлы сопряжения балок с колоннами в монолитных
- 29. Монолитное безбалочное перекрытие Перекрытие состоит из капителей (могут отсутствовать) и плиты.
- 30. Монолитное безбалочное перекрытие (вариант с капителями)

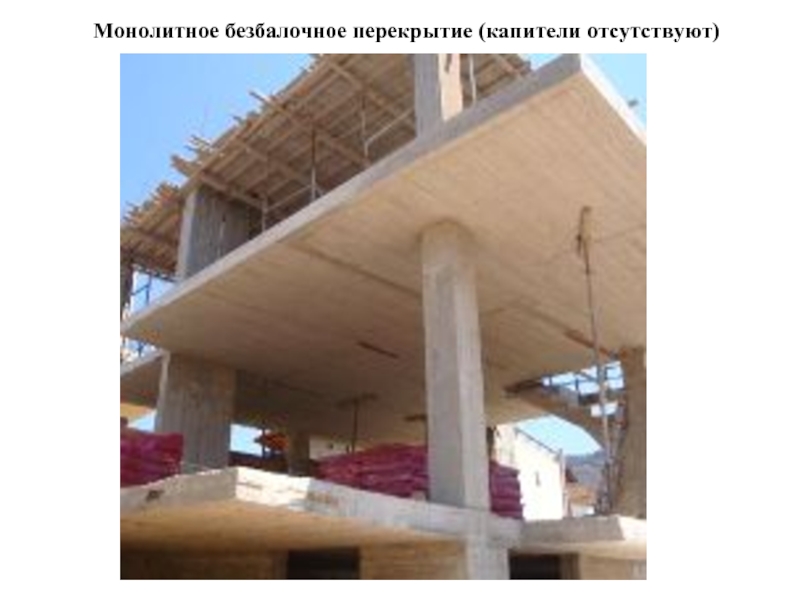

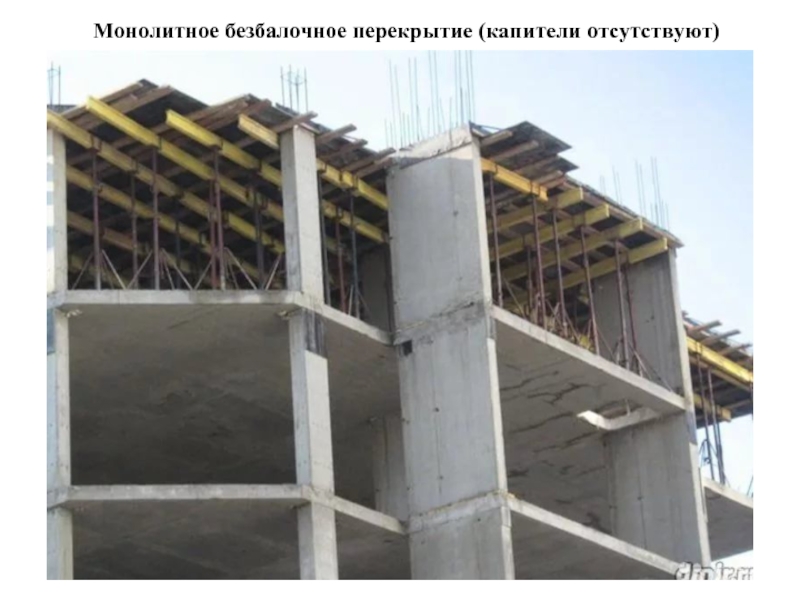

- 31. Монолитное безбалочное перекрытие (капители отсутствуют)

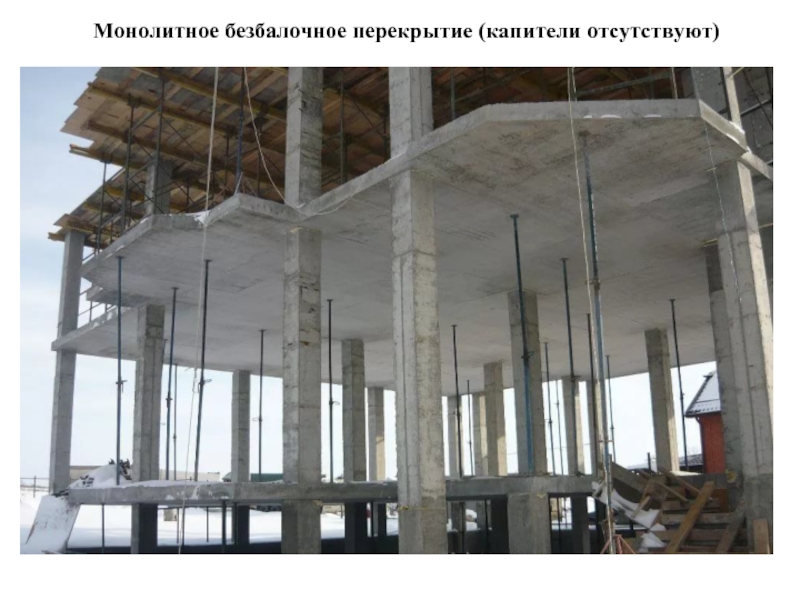

- 32. Монолитное безбалочное перекрытие (капители отсутствуют)
- 33. Монолитное безбалочное перекрытие (капители отсутствуют)
- 34. Капитель. Обеспечивает жесткое сопряжение плиты с колонной.
- 35. Плита. Толщина плиты:
Слайд 1НОВОСИБИРСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ АРХИТЕТУРЫ, ДИЗАЙНА И ИСКУССТВ
ЖЕЛЕЗОБЕТОННЫЕ КОНСТРУКЦИИ
Тема 11. Плоские
Слайд 2
Монолитное ребристое перекрытие с балочными плитами
Перекрытие состоит из монолитных плит, второстепенных
и главных балок. Соотношение сторон плит более 2.
Слайд 4Особенность работы монолитного ребристого перекрытия с балочными плитами
Плита изгибается только в
одном – коротком, направлении.

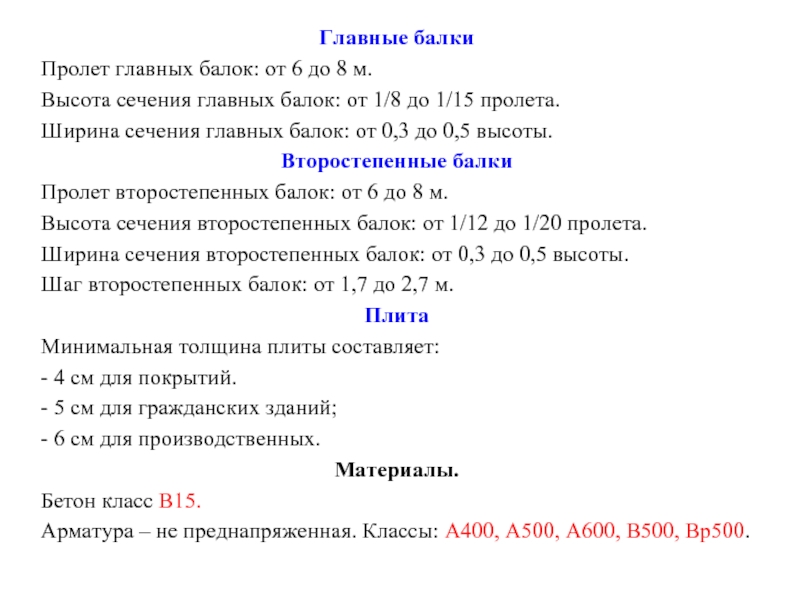

Слайд 5Главные балки
Пролет главных балок: от 6 до 8 м.
Высота сечения главных
балок: от 1/8 до 1/15 пролета.
Ширина сечения главных балок: от 0,3 до 0,5 высоты.
Второстепенные балки
Пролет второстепенных балок: от 6 до 8 м.
Высота сечения второстепенных балок: от 1/12 до 1/20 пролета.
Ширина сечения второстепенных балок: от 0,3 до 0,5 высоты.
Шаг второстепенных балок: от 1,7 до 2,7 м.
Плита
Минимальная толщина плиты составляет:
- 4 см для покрытий.
- 5 см для гражданских зданий;
- 6 см для производственных.
Материалы.
Бетон класс В15.
Арматура – не преднапряженная. Классы: А400, А500, А600, В500, Вр500.
Ширина сечения главных балок: от 0,3 до 0,5 высоты.
Второстепенные балки
Пролет второстепенных балок: от 6 до 8 м.
Высота сечения второстепенных балок: от 1/12 до 1/20 пролета.
Ширина сечения второстепенных балок: от 0,3 до 0,5 высоты.
Шаг второстепенных балок: от 1,7 до 2,7 м.
Плита
Минимальная толщина плиты составляет:
- 4 см для покрытий.
- 5 см для гражданских зданий;
- 6 см для производственных.
Материалы.
Бетон класс В15.
Арматура – не преднапряженная. Классы: А400, А500, А600, В500, Вр500.

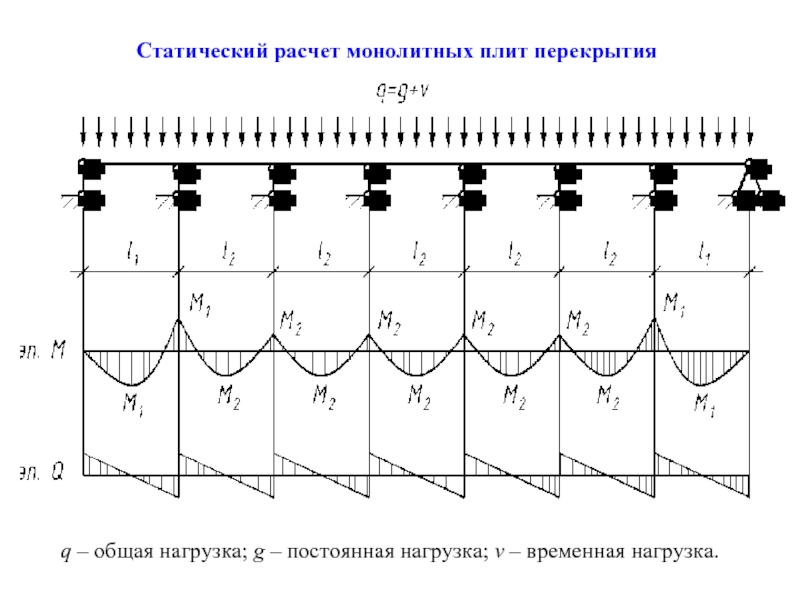

Слайд 7Статический расчет монолитных плит перекрытия
q – общая нагрузка; g – постоянная
нагрузка; v – временная нагрузка.
Слайд 8Армирование монолитной плиты перекрытия рулонными сетками
Армирование монолитной плиты перекрытия сварными сетками
Слайд 18Монолитное ребристое перекрытие с плитами, опертыми по контуру
Перекрытие состоит из монолитных
плит, второстепенных и главных балок. Соотношение сторон плит не более 2.
Слайд 21Особенность работы монолитного ребристого перекрытия с плитами, опертыми по контуру
Плита изгибается
в обоих направлениях.

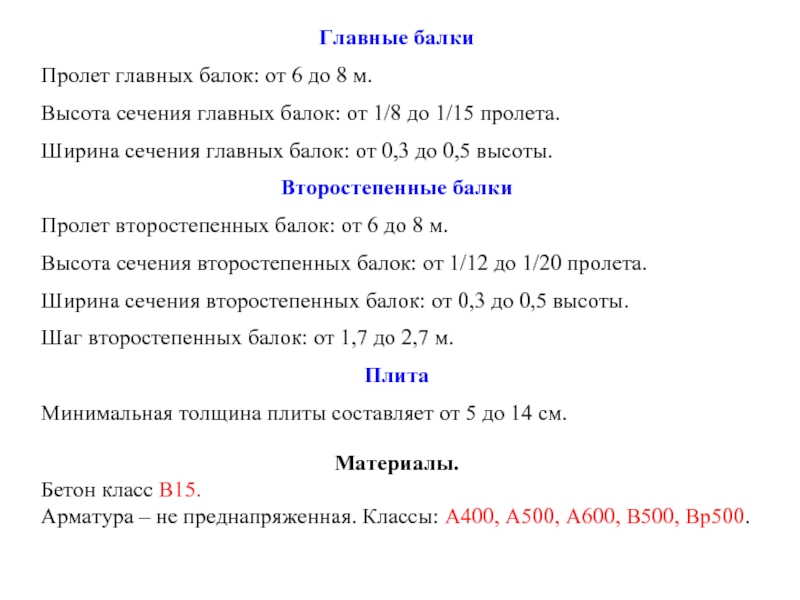

Слайд 22Главные балки
Пролет главных балок: от 6 до 8 м.
Высота сечения главных
балок: от 1/8 до 1/15 пролета.
Ширина сечения главных балок: от 0,3 до 0,5 высоты.
Второстепенные балки
Пролет второстепенных балок: от 6 до 8 м.
Высота сечения второстепенных балок: от 1/12 до 1/20 пролета.
Ширина сечения второстепенных балок: от 0,3 до 0,5 высоты.
Шаг второстепенных балок: от 1,7 до 2,7 м.
Плита
Минимальная толщина плиты составляет от 5 до 14 см.
Материалы.
Бетон класс В15.
Арматура – не преднапряженная. Классы: А400, А500, А600, В500, Вр500.
Ширина сечения главных балок: от 0,3 до 0,5 высоты.
Второстепенные балки
Пролет второстепенных балок: от 6 до 8 м.
Высота сечения второстепенных балок: от 1/12 до 1/20 пролета.
Ширина сечения второстепенных балок: от 0,3 до 0,5 высоты.
Шаг второстепенных балок: от 1,7 до 2,7 м.
Плита
Минимальная толщина плиты составляет от 5 до 14 см.
Материалы.
Бетон класс В15.
Арматура – не преднапряженная. Классы: А400, А500, А600, В500, Вр500.
Слайд 24Допустимые соотношения между изгибающими моментами
Усилия в плите определяется из выражения:
По найденным
усилиям подбирают требуемую площадь арматуры.
Слайд 27Узлы сопряжения балок с колоннами в монолитных ребристых перекрытиях
При расположении растянутой
зоны у верхней грани балки
Слайд 28Узлы сопряжения балок с колоннами в монолитных ребристых перекрытиях
При расположении растянутой
зоны у нижней грани балки
Слайд 29Монолитное безбалочное перекрытие
Перекрытие состоит из капителей (могут отсутствовать) и плиты.
