ЛЭП – 220 кВ
СХЕМА ЭНЕРГОСИСТЕМЫ СИБИРИ
* Объединенная энергетическая система
** Прогноз на 2006 год
Омская область
Томская область
Красноярский край
Алтай
Новосибирская область
Хакасия
Кемеровская область
Иркутская область
Бурятия
Читинская область
ОЭС Казахстана
ОЭС Урала
ОЭС Монголии
ОЭС Китая
ОЭС Дальнего Востока
Сравнительная характеристика ОЭС* «Сибири» и ОАО «Иркутскэнерго»:
ОЭС «Сибири» ОАО «Иркутскэнерго»
Установленная мощность электростанций 45 ГВт 13 ГВт (28%)
Выработка электроэнергии** 200 млрд. кВтч 60 млрд. кВтч (30%)
Выработка на душу населения 9 тыс. кВтч 23 тыс. кВтч
Доля ГЭС в структуре мощностей 50% 80%
Средний тариф на электроэнергию (2006 год) 53,96 коп/кВтч 30,50 коп/кВтч
Гидрогенерация
Тепловая генерация
Ввиду постоянности стока оз. Байкал ГЭС Ангарского каскада способны генерировать электроэнергию без существенных колебаний
Приближенность ГЭС к основным потребителям – способствует снижению потерь электроэнергии при передаче
Загружаемое в режиме теплофикации оборудование ТЭЦ позволяет одновременно вырабатывать тепловую и электрическую энергию, в отличии ГРЭС европейской части страны ориентированных выработку электроэнергии, обеспечивая низкие тарифы на тепловую энергию
ТЭЦ Иркутскэнерго используют в качестве топлива уголь Иркутского и Красноярского угольных бассейнов, что минимизирует транспортную составляющую в себестоимости
* в зависимости от водности
- электросетевые филиалы
- теплосетевые филиалы
У-Илимск
Железногорск
Братск
Иркутск
Шелехов
Саянск
Черемхово
У-Сибирское
Тулун
Западные электрические сети
Братская ГЭС
Северные электрические сети
ТЭЦ-6
Братские тепловые сети
Усть-Илимская ГЭС
Усть-Илимская ТЭЦ
ТЭЦ-16
ТЭЦ-12
Ново-Иркутская ТЭЦ
Иркутская ГЭС
Иркутские тепловые сети
Восточные электрические сети
Южные электрические сети
ТЭЦ-11
ТЭЦ-5
Ново-Зиминская ТЭЦ
ТЭЦ-1
ТЭЦ-9
ТЭЦ-10
Ангарские тепловые сети
Центральные электрические сети

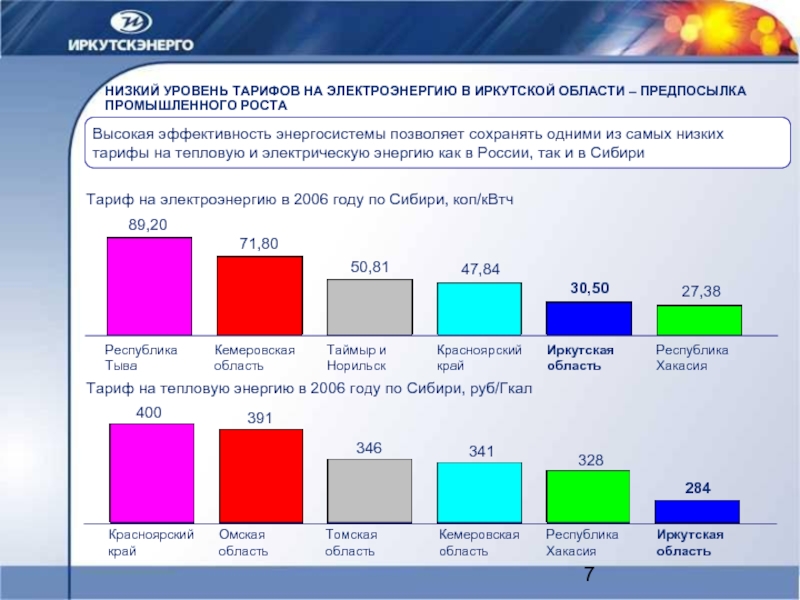

Высокая эффективность энергосистемы позволяет сохранять одними из самых низких тарифы на тепловую и электрическую энергию как в России, так и в Сибири
Тариф на электроэнергию в 2006 году по Сибири, коп/кВтч
Тариф на тепловую энергию в 2006 году по Сибири, руб/Гкал
Иркутская область
Республика Хакасия
89,20
71,80
50,81
47,84
30,50
27,38
Республика Тыва
Кемеровская область
Таймыр и Норильск
Красноярский край
400
391
346
341
328
284
Красноярский край
Омская область
Томская область
Кемеровская область
Республика Хакасия
Иркутская область
У.-Илимск
Ангарск
Саянск
Осетрово
Сухой лог
- более 500 МВт
- от 100 до 500 МВт
- менее 100 МВт

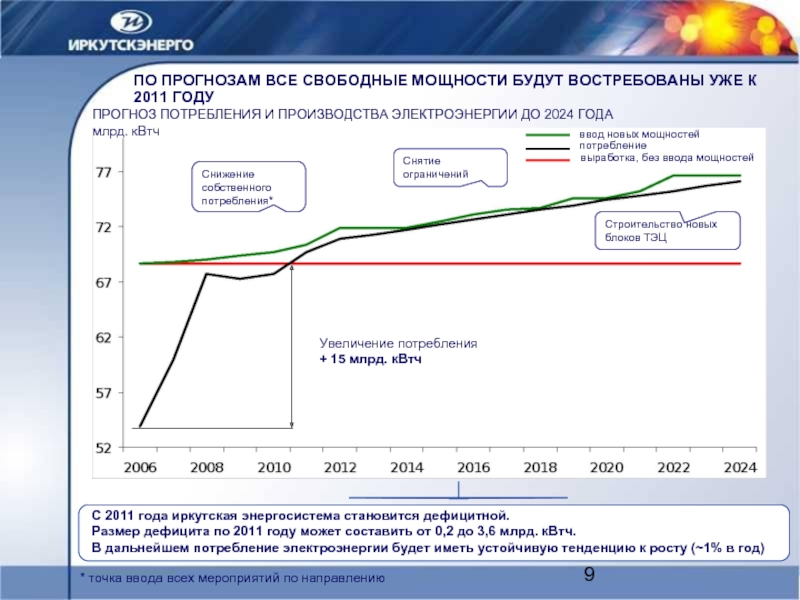

ПРОГНОЗ ПОТРЕБЛЕНИЯ И ПРОИЗВОДСТВА ЭЛЕКТРОЭНЕРГИИ ДО 2024 ГОДА
млрд. кВтч
С 2011 года иркутская энергосистема становится дефицитной.
Размер дефицита по 2011 году может составить от 0,2 до 3,6 млрд. кВтч.
В дальнейшем потребление электроэнергии будет иметь устойчивую тенденцию к росту (~1% в год)
ввод новых мощностей
потребление
выработка, без ввода мощностей
Снижение собственного потребления*
* точка ввода всех мероприятий по направлению
Снятие ограничений
Строительство новых блоков ТЭЦ
ПРОГНОЗ БАЛАНСА МОЩНОСТИ ОЭС СИБИРИ ДО 2010 ГОДА
млн. кВт
В настоящее время в ОЭС Сибири уже присутствует дефицит мощности в моменты пиковых нагрузок
При сохранении тенденции увеличения энергопотребления большими темпами в сравнении с приростом мощности дефицит электроэнергии будет нарастать с темпом ~ 1,5 млрд. кВтч в год
Прирост энергопотребления в Иркутской области будет происходить с большими темпами, чем по Сибири в целом
В таких условиях покрытие дефицита в рамках ОАО «Иркутскэнерго» возможно только за счет наращивания собственных генерирующих мощностей
суммарная рабочая мощность
пиковая потребляемая мощность (декабрь)
Закрытие электрокотельных в городах Иркутске и Братске + повышение надежности теплоснабжения:
объем высвобождаемой электроэнергии – 1,71 млрд. кВтч;
капитальные вложения - 2,8 млрд. руб.*
Снятие ограничений по мощности ТЭЦ
Реконструкция генерирующего оборудования с увеличением его мощности :
объем дополнительной вырабатываемой электроэнергии – 4,01 млрд. кВтч;
капитальные вложения - 3,6 млрд. руб.
Расширение существующих ТЭЦ и ГЭС
Строительство новой ТЭС
*В ценах 2005 года, без НДС
Строительство новых блоков на ТЭЦ и увеличение КПД рабочих колес ГЭС:
объем дополнительной вырабатываемой электроэнергии – 4,50 млрд. кВтч;
капитальные вложения - 16 млрд. руб.
Строительство новой газовой или угольной ТЭС:
объем дополнительной вырабатываемой электроэнергии – более 10 млрд. кВтч;
удельные капитальные вложения – более 1100 $/кВт, для угольной ТЭС > 1400$/кВт
*В ценах 2005 года, без НДС
Проект развития электросетей Севера:
ПС 500/220 «Тайшет»
ПС 500/220 «У.-Кут»
ВЛ 500 «У.-Кут - Таксимо»
ВЛ 110 «У.-Кут - Киренск»
Проект развития электросетей Юга:
ПС 500/220/110 «Ново-Зиминская»
ПС 220/110 «У-Орда» с ВЛ 220 кВ
ПС 220/35/10 «Левобережная»
ПС 500/220 «Шелехов» с ВЛ 500 кВ
Богучанская ГЭС
Усть-Илимская ГЭС
Братская ГЭС
ПС «Тайшет»
ПС «Братск»
ПС «Карабула»
Существующие ВЛ - 500 кВ
Предполагаемые ВЛ - 500 кВ
Выдача мощности от БоГЭС в ЕЭС России возможна по трем основным вариантам :
На ВЛ-500 кВ со строительством ПС в п.Седаново. Данный вариант является наиболее дорогостоящим, т.к. требует строительства ВЛ-500 кВ и новой подстанции
На ПС Камала в Красноярский край. Строительство линии потребует существенных капитальных вложений ввиду отсутствия транспортной инфраструктуры
На ПС Тайшет. Наиболее экономичный по инвестициям вариант (наличие транспортной и электросетевой инфраструктуры), позволяющий обеспечивать надежное энергоснабжение новых потребителей
ПП «Седаново»
На Красноярск
По тарифообразованию для новых потребителей:
отсутствуют законодательные акты устанавливающие дату (точку отсечения), после которой все вновь присоединяемые потребители обязаны будут покупать электроэнергию на оптовом рынке, стоимость энергии может включать инвестиционную составляющую, которая может определятся на основе: прямого договора с поставщиком электроэнергии или через Системного оператора
