Параметрический стабилизатор напряжения презентация
Содержание
- 1. Параметрический стабилизатор напряжения
- 2. Стабилиза́тор напряже́ния —электрическое (электронное) устройство, предназначенное для поддержания
- 3. При увеличении входного напряжения Uвх от нуля
- 4. Дальнейшее увеличение Uвх приведёт лишь к увеличению
- 5. Вольт-амперная характеристика стабилитрона (VD), вольт-амперная характеристика
- 6. Максимальное значение входного напряжения ограничено величиной Uвхmax
- 7. При отклонении входного напряжения на ΔUвх, выходное
- 8. Качество стабилизатора напряжения оценивается коэффициентом стабилизации kст Можно показать, что
Стабилиза́тор напряже́ния —электрическое (электронное) устройство, предназначенное для поддержания выходного напряжения в узких пределах, при существенном изменении входного напряжения и выходного тока нагрузки.
Слайд 2
Стабилиза́тор напряже́ния —электрическое (электронное) устройство, предназначенное для поддержания выходного напряжения в узких пределах,
при существенном изменении входного напряжения и выходного тока нагрузки.

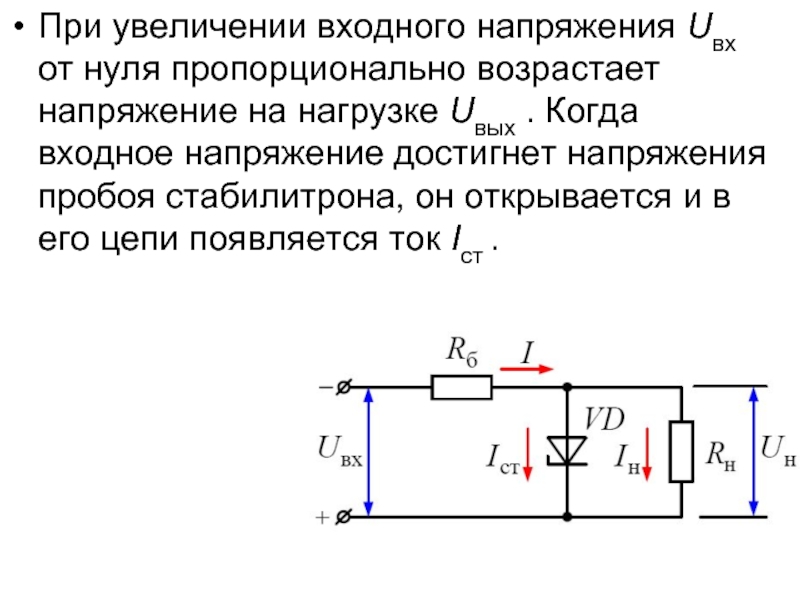

Слайд 3При увеличении входного напряжения Uвх от нуля пропорционально возрастает напряжение на
нагрузке Uвых . Когда входное напряжение достигнет напряжения пробоя стабилитрона, он открывается и в его цепи появляется ток Iст .
Слайд 4Дальнейшее увеличение Uвх приведёт лишь к увеличению тока Iст, а напряжение
на нём и напряжение на нагрузке Uвых будут оставаться почти неизменными. Разница между входным напряжением и выходным будет падать на балластном сопротивлении Rб .
Слайд 5Вольт-амперная характеристика стабилитрона (VD),
вольт-амперная характеристика сопротивления нагрузки (Rн),
их результирующая
вольт-амперная характеристика (Rн +VD),
вольт-амперная характеристика балластного сопротивления (Rб) ,
суммарная вольт-амперная характеристика всего устройства.
вольт-амперная характеристика балластного сопротивления (Rб) ,
суммарная вольт-амперная характеристика всего устройства.
Слайд 6Максимальное значение входного напряжения ограничено величиной Uвхmax (связано с максимальным значением
тока Iст max стабилитрона и ограничено его допустимым нагревом) .
Минимальное значение входного напряжения, ограничено напряжением пробоя стабилитрона Uпроб .
За номинальное значение входного напряжения Uвх н принимают середину участка между Uвх max и Uвх min .
Минимальное значение входного напряжения, ограничено напряжением пробоя стабилитрона Uпроб .
За номинальное значение входного напряжения Uвх н принимают середину участка между Uвх max и Uвх min .
Слайд 7При отклонении входного напряжения на ΔUвх, выходное напряжение изменится на значительно
меньшую величину ΔUвых, т.е. имеет место стабилизация напряжения.
Слайд 8Качество стабилизатора напряжения оценивается коэффициентом стабилизации kст
Можно показать, что
