Оценка эффективности работы дизель-генераторной установки по результатам контроля параметров при проведении реостатных испытаний презентация

Содержание

СТРУКТУРА СИСТЕМЫ ТО И ТР ТЕПЛОВОЗОВ

Слайд 1ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ «ОМСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ПУТЕЙ

СООБЩЕНИЯ» (ОмГУПС (ОмИИТ))

презентация дипломного проекта на тему


ОЦЕНКА ЭФФЕКТИВНОСТИ РАБОТЫ
ДИЗЕЛЬ-ГЕНЕРАТОРНОЙ УСТАНОВКИ
ПО РЕЗУЛЬТАТАМ КОНТРОЛЯ ПАРАМЕТРОВ
ПРИ ПРОВЕДЕНИИ РЕОСТАТНЫХ ИСПЫТАНИЙ

Подготовил: студент Б-ЛТ-00088 А.А. Шутенко
Руководитель: доцент кафедры «Локомотивы» В.Ф. Тарута»

Омск 2016

Слайд 2СТРУКТУРА СИСТЕМЫ ТО И ТР ТЕПЛОВОЗОВ

Слайд 3ПРОИЗВОДСТВЕННЫЕ ПЛОЩАДКИ ДЛЯ ПРОВЕДЕНИЯ РИ ТЕПЛОВОЗОВ
а) на типовой станции реостатных испытаний
б)

на открытой площадке в кабине машиниста

Слайд 4ТРЕБОВАНИЯ К КОНТРОЛЮ ПАРАМЕТРОВ ПРИ ПРОВЕДЕНИИ РИ
↑ Перечень контролируемых при реостатных

испытаниях тепловозов ТЭМ2 параметров


Требования к контролю параметров по ГОСТ 10448-80 →


Слайд 5ПРИБОРЫ КОНТРОЛЯ ТЕПЛОТЕХНИЧЕСКИХ ПАРАМЕТРОВ РАБОТЫ ДГУ ТЕПЛОВОЗОВ

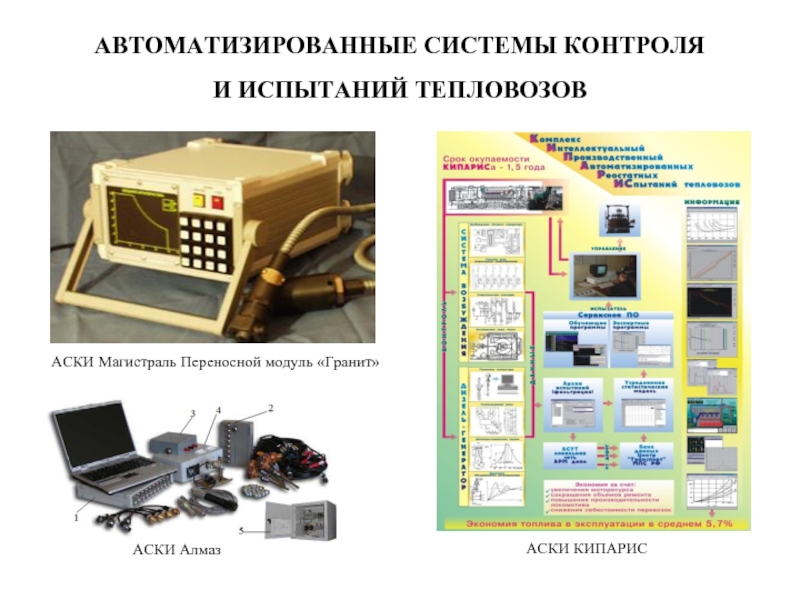

Слайд 6АВТОМАТИЗИРОВАННЫЕ СИСТЕМЫ КОНТРОЛЯ И ИСПЫТАНИЙ ТЕПЛОВОЗОВ
АСКИ Магистраль Переносной модуль «Гранит»
АСКИ Алмаз
АСКИ

КИПАРИС

Слайд 7ФУНКЦИОНАЛЬНАЯ СХЕМА АСКИ ДЛЯ РИ ТЕПЛОВОЗОВ

Слайд 8ОГРАНИЧИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ ТЕПЛОВОЗНОГО ДИЗЕЛЯ
По температуре выпускных газов
По дымности
1(АВ)–внешняя;
2(СВ)– ограничительная;
3 – граница

минимально возможных значений α

внешняя;
характеристика предела дымления

Слайд 9ИЗМЕРЕНИЕ ТЕМПЕРАТУР ТЕПЛОНОСИТЕЛЕЙ ПРИ РИ ТЕПЛОВОЗОВ

Термопара (внешний вид)
Термоуказатель ТУЭ-48 с терморезистором

ПП-2

Термопара: устройство; характеристики

Милливольтметр МКД-018
со встроенным переключателем

Слайд 10КИПАРИС: ПРОТОКОЛ АВТОМАТИЗИРОВАННЫХ РИ ТЕПЛОВОЗА ТЭМ2

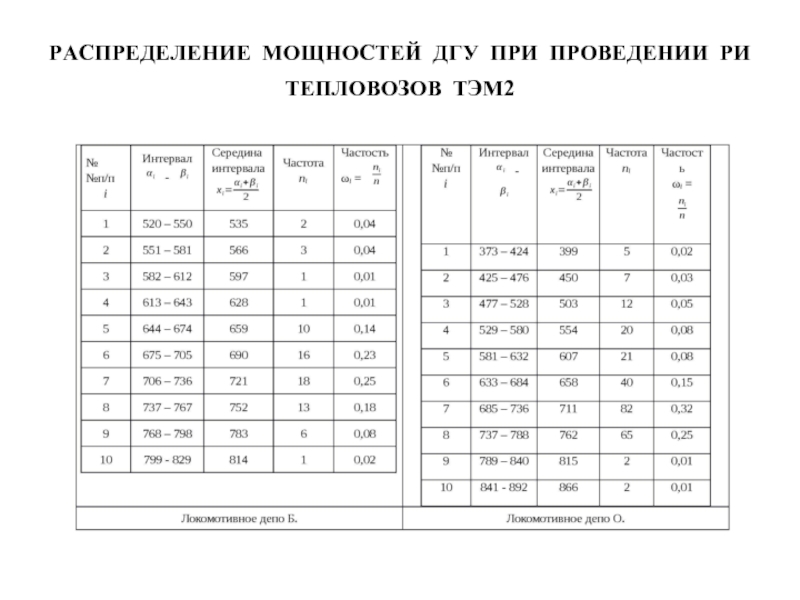

Слайд 11РАСПРЕДЕЛЕНИЕ МОЩНОСТЕЙ ДГУ ПРИ ПРОВЕДЕНИИ РИ ТЕПЛОВОЗОВ ТЭМ2

Слайд 12РАСПРЕДЕЛЕНИЕ ТЕМПЕРАТУР ВЫПУСКНЫХ ГАЗОВ ПО ЦИЛИНДРАМ ДИЗЕЛЕЙ

Слайд 13СТАТИСТИЧЕСКИЙ АНАЛИЗ ДАННЫХ РЕОСТАТНЫХ ИСПЫТАНИЙ
Распределение показателей мощности локомотивов
серии ТЭМ2 при реостатных

испытаниях

Распределение показателей средней температуры по цилиндрам локомотивов серии ТЭМ2 при реостатных испытаниях

Слайд 14ЭФФЕКТИВНОСТЬ СОВЕРШЕНСТВОВАНИЯ РЕЖИМОВ ОБКАТОЧНЫХ ИСПЫТАНИЙДГУ ТЕПЛОВОЗОВ ТИПА ТЭМ2 (ТЭМ18ДМ)
а) традиционная обкатка

ДГУ



б) ускоренная обкатка ДГУ

Слайд 15СНИЖЕНИЕ УРОВНЯ ШУМА В ПРОИЗВОДСТВЕННОМ ПОМЕЩЕНИИ СТАНЦИИ РЕОСТАТНЫХ ИСПЫТАНИЙ ТЕПЛОВОЗОВ
а) в производственном

помещении станции РИ

б) в дизельном помещении тепловоза
