Основы судовождения. Судовые навигационные огни презентация
Содержание
- 1. Основы судовождения. Судовые навигационные огни
- 2. Учебный центр специалистов морского транспорта ОСНОВЫ
- 3. В СООТВЕТСТВИИ С МИНИМАЛЬНЫМИ ТРЕБОВАНИЯМИ К КОМПЕТЕНТНОСТИ

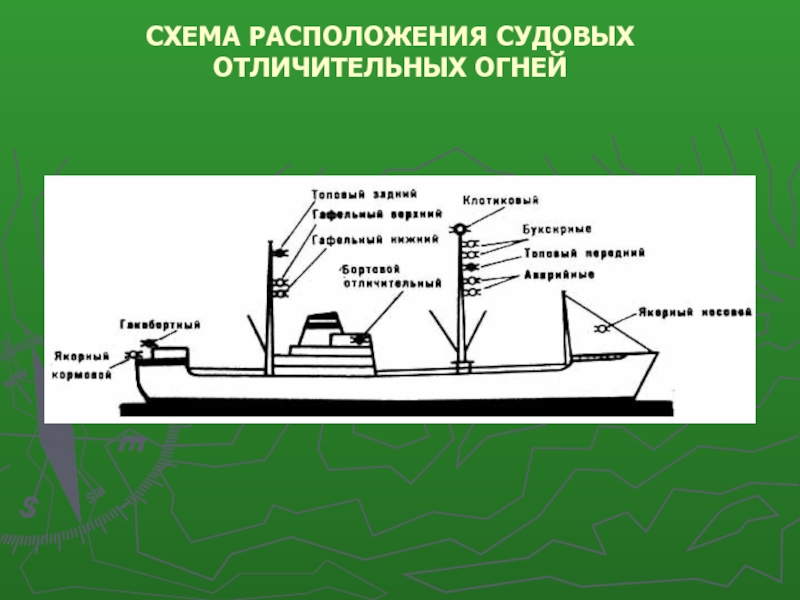

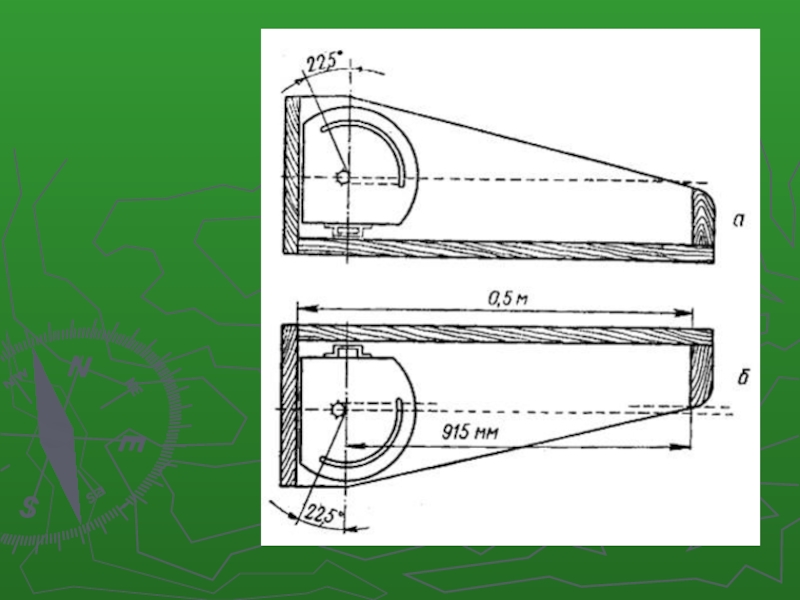

- 4. СХЕМА РАСПОЛОЖЕНИЯ СУДОВЫХ ОТЛИЧИТЕЛЬНЫХ ОГНЕЙ

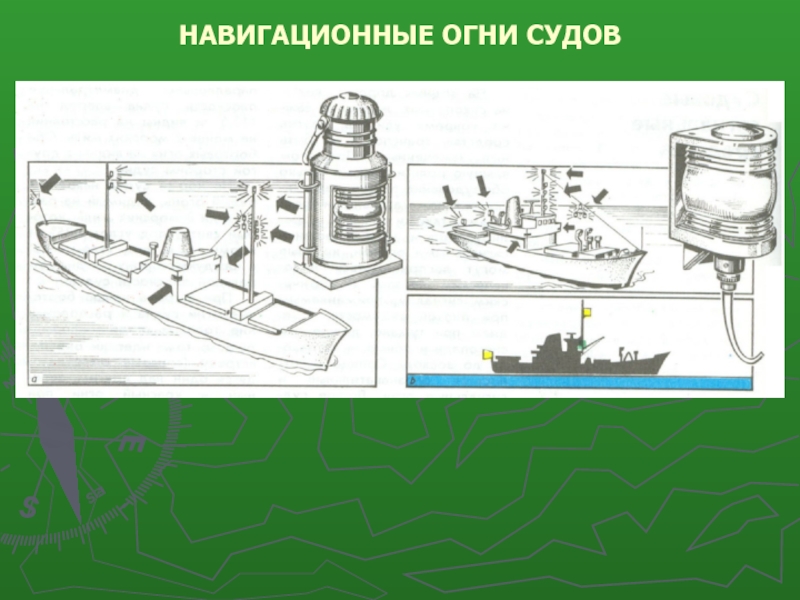

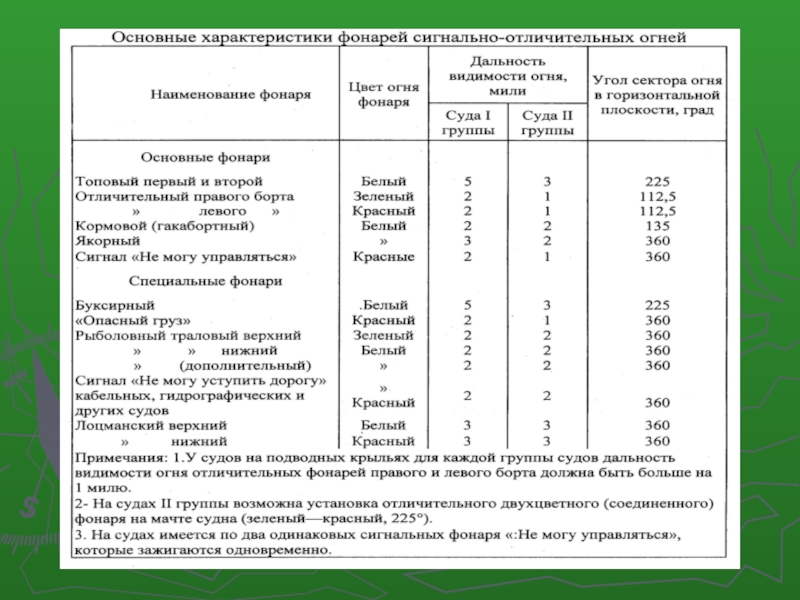

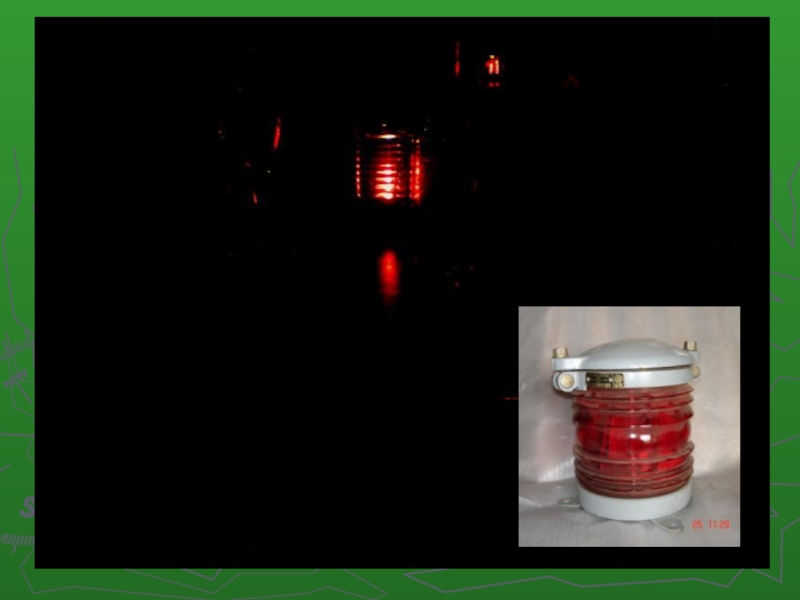

- 5. НАВИГАЦИОННЫЕ ОГНИ СУДОВ

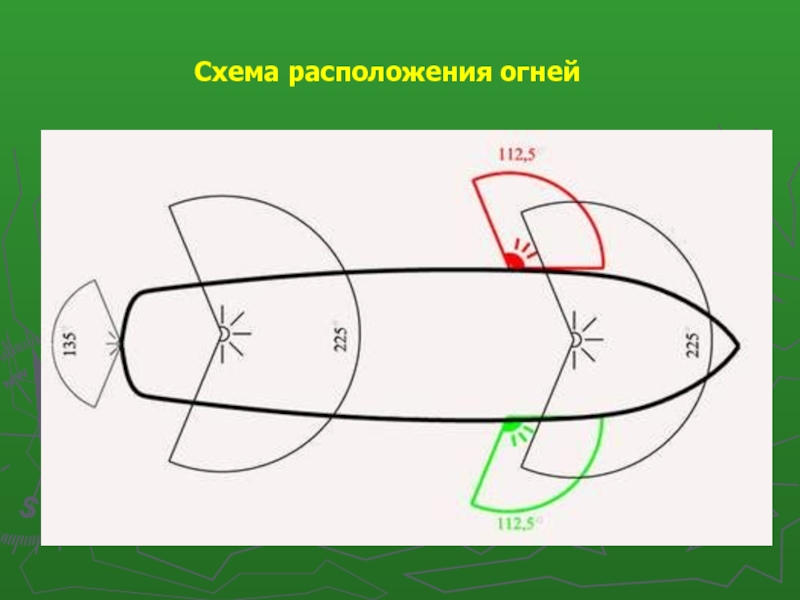

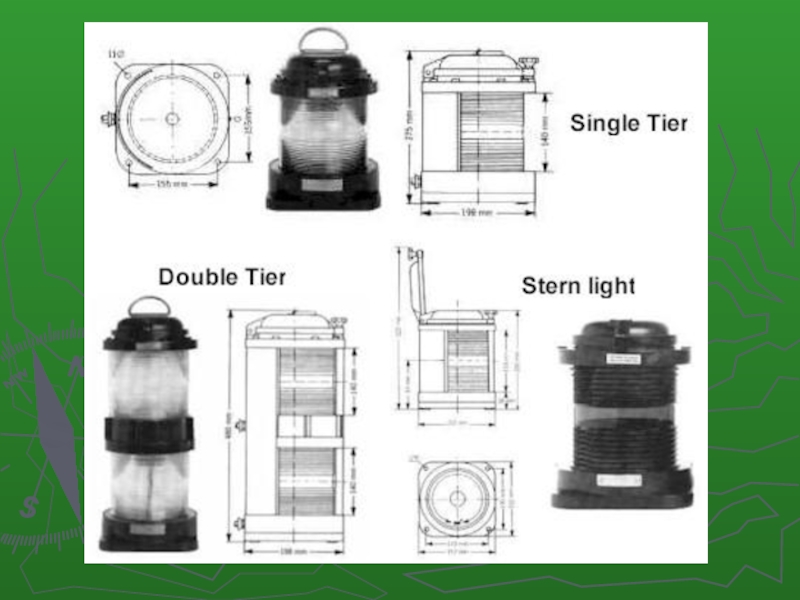

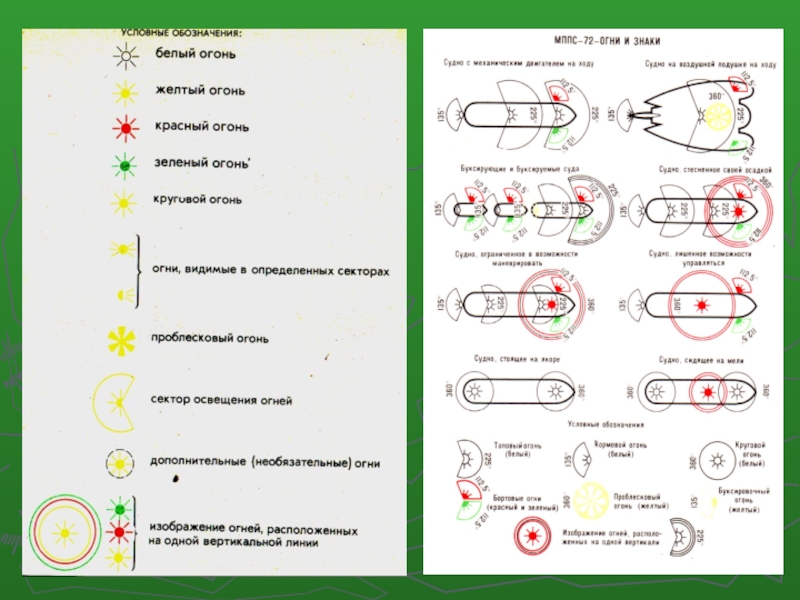

- 6. Схема расположения огней
- 13. ЭЛЕКТРИЧЕСКИЕ ФОНАРИ СИГНАЛЬНО-ОТЛИЧИТЕЛЬНЫХ ОГНЕЙ а –
- 14. СУДОВЫЕ НАВИГАЦИОННЫЕ ОГНИ СИГНАЛЬНО-ОТЛИЧИТЕЛЬНЫЙ ОГОНЬ 1 –
- 15. СУДОВЫЕ НАВИГАЦИОННЫЕ ОГНИ ОТЛИЧИТЕЛЬНЫЙ ДВУХЦВЕТНЫЙ ОГОНЬ 1
- 16. ФОНАРЬ ГАКОБОРТНОГО ОГНЯ 1– откидной болт; 2
- 17. КЛОТИКОВЫЙ ФОНАРЬ 1 – откидной болт; 2
- 18. ФОНАРИ БОРТОВОГО ОГНЯ 1 – откидной болт;
- 20. ПРАВЫЙ ФОНАРЬ ОТЛИЧИТЕЛЬНОГО БОРТОВОГО ОГНЯ 1 –
- 21. ФОНАРЬ КОРМОВОГО ОГНЯ 1 – откидной

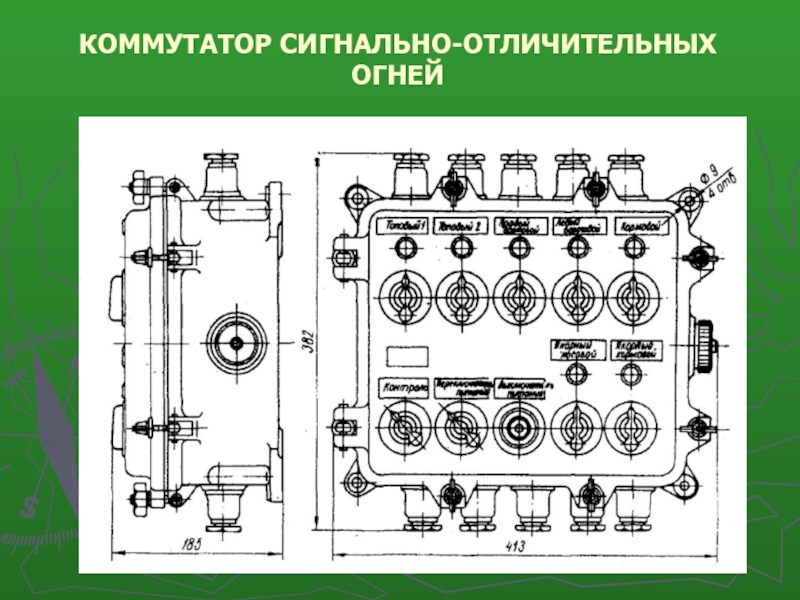

- 22. КОММУТАТОР СИГНАЛЬНО-ОТЛИЧИТЕЛЬНЫХ ОГНЕЙ

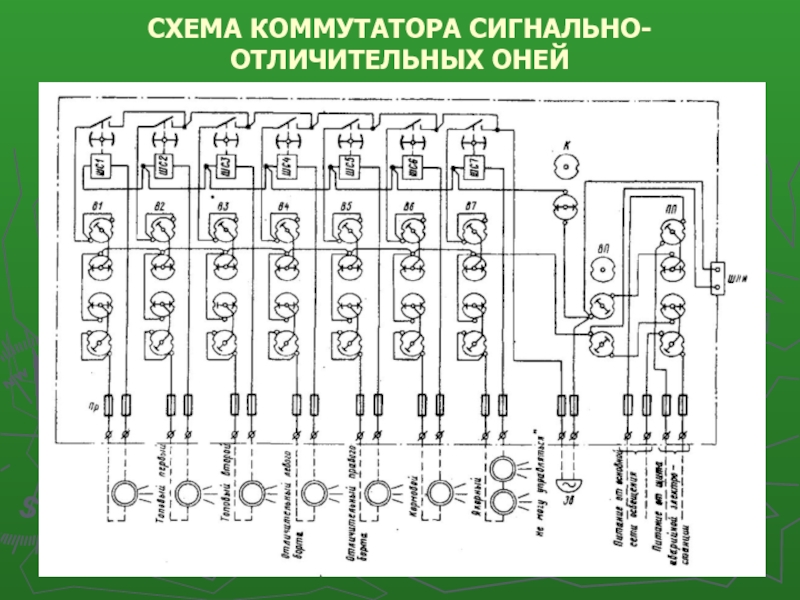

- 23. СХЕМА КОММУТАТОРА СИГНАЛЬНО-ОТЛИЧИТЕЛЬНЫХ ОНЕЙ

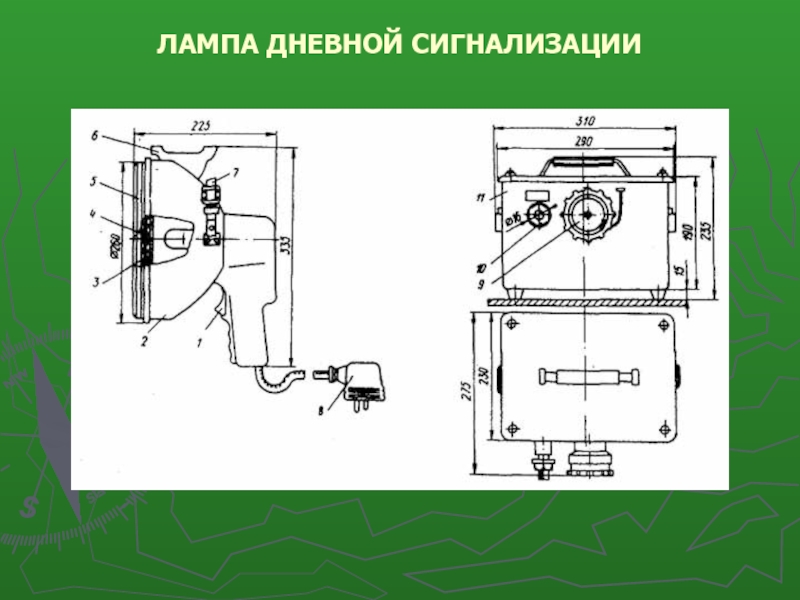

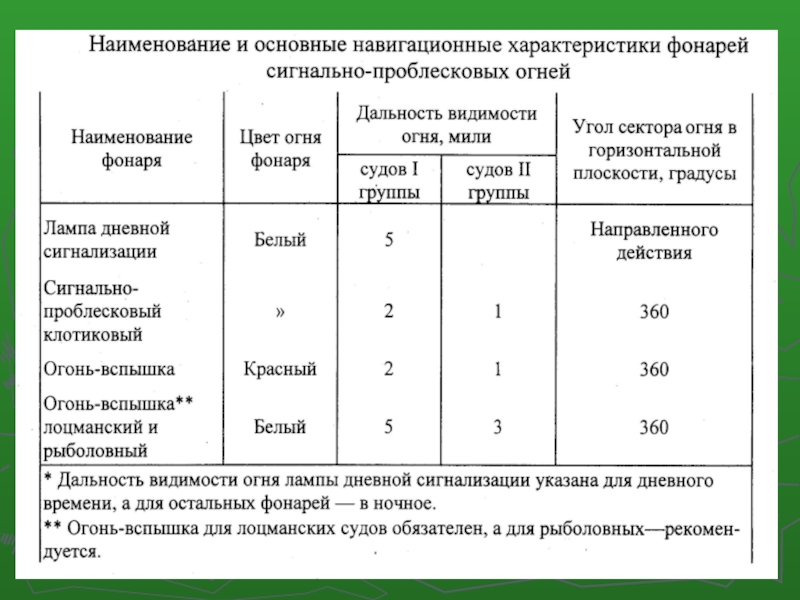

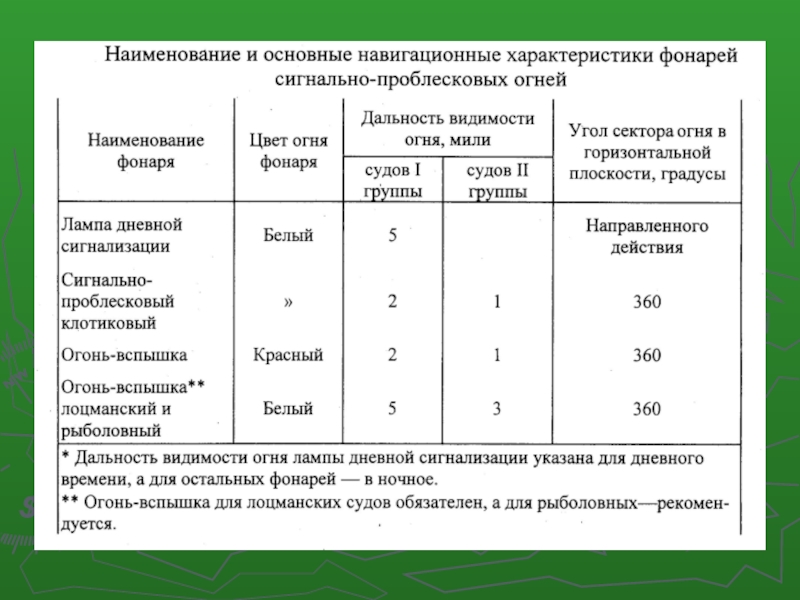

- 24. ЛАМПА ДНЕВНОЙ СИГНАЛИЗАЦИИ

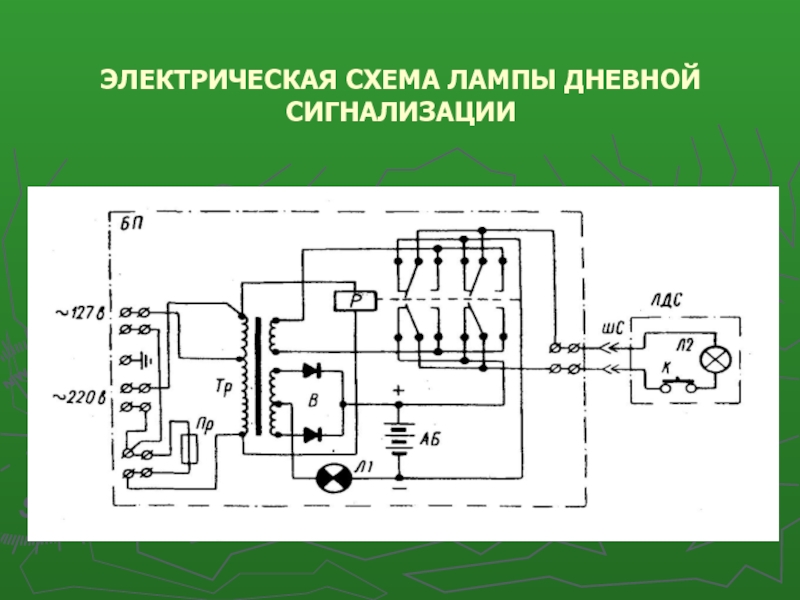

- 25. ЭЛЕКТРИЧЕСКАЯ СХЕМА ЛАМПЫ ДНЕВНОЙ СИГНАЛИЗАЦИИ
- 26. КЛОТИКОВЫЙ КЛЮЧ

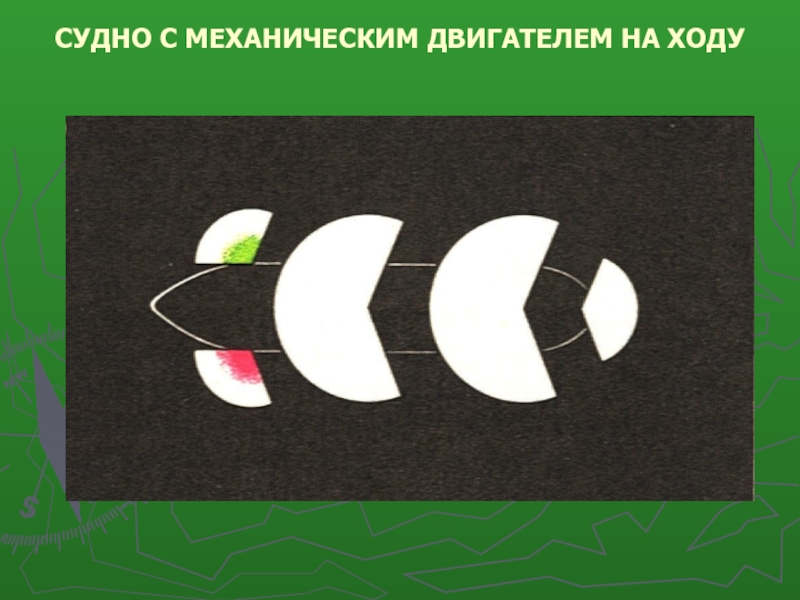

- 28. СУДНО С МЕХАНИЧЕСКИМ ДВИГАТЕЛЕМ НА ХОДУ
- 29. СУДНО С МЕХАНИЧЕСКИМ ДВИГАТЕЛЕМ НА ХОДУ
Слайд 3В СООТВЕТСТВИИ С МИНИМАЛЬНЫМИ ТРЕБОВАНИЯМИ К КОМПЕТЕНТНОСТИ ЛИЦ РЯДОВОГО СОСТАВА, ВХОДЯЩИХ
В СОСТАВ ХОДОВОЙ НАВИГАЦИОННОЙ ВАХТЫ
МК ПДНВ -78
А-ІІ/4

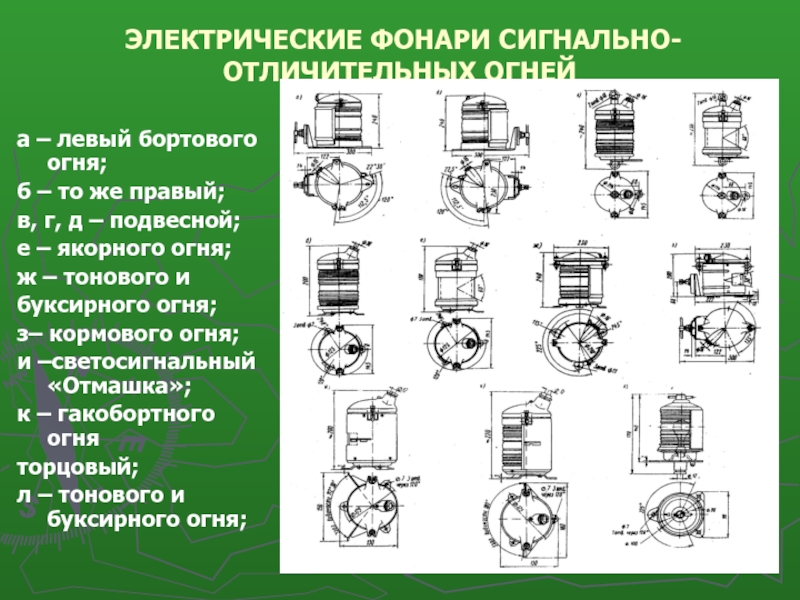

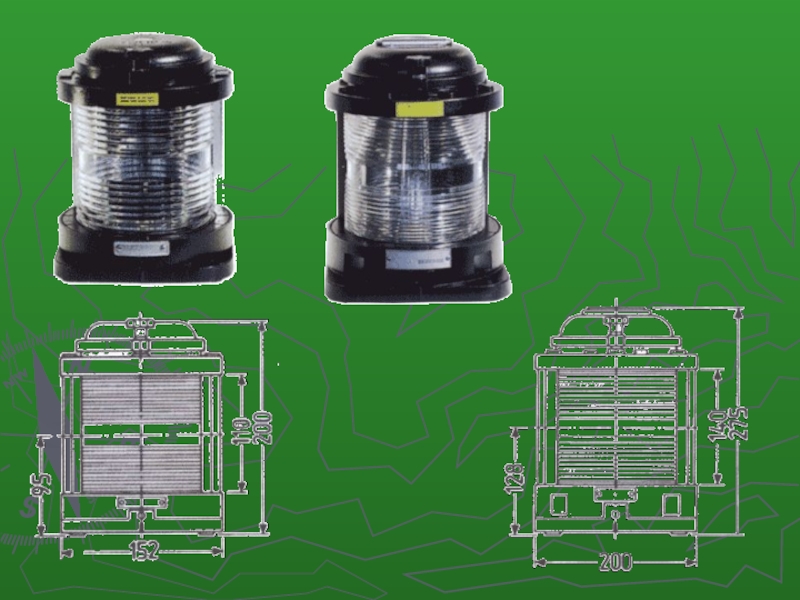

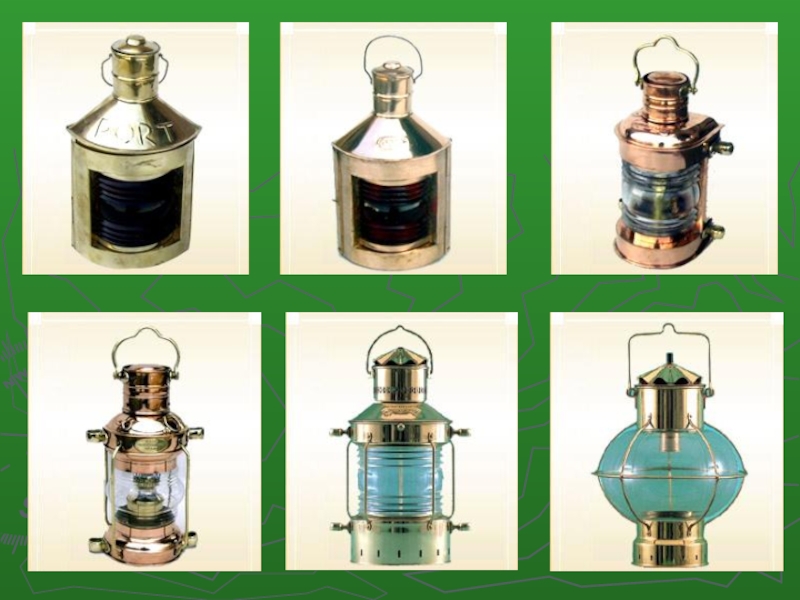

Слайд 13 ЭЛЕКТРИЧЕСКИЕ ФОНАРИ СИГНАЛЬНО-ОТЛИЧИТЕЛЬНЫХ ОГНЕЙ
а – левый бортового огня;
б –
то же правый;
в, г, д – подвесной;
е – якорного огня;
ж – тонового и
буксирного огня;
з– кормового огня;
и –светосигнальный «Отмашка»;
к – гакобортного огня
торцовый;
л – тонового и буксирного огня;
в, г, д – подвесной;
е – якорного огня;
ж – тонового и
буксирного огня;
з– кормового огня;
и –светосигнальный «Отмашка»;
к – гакобортного огня
торцовый;
л – тонового и буксирного огня;

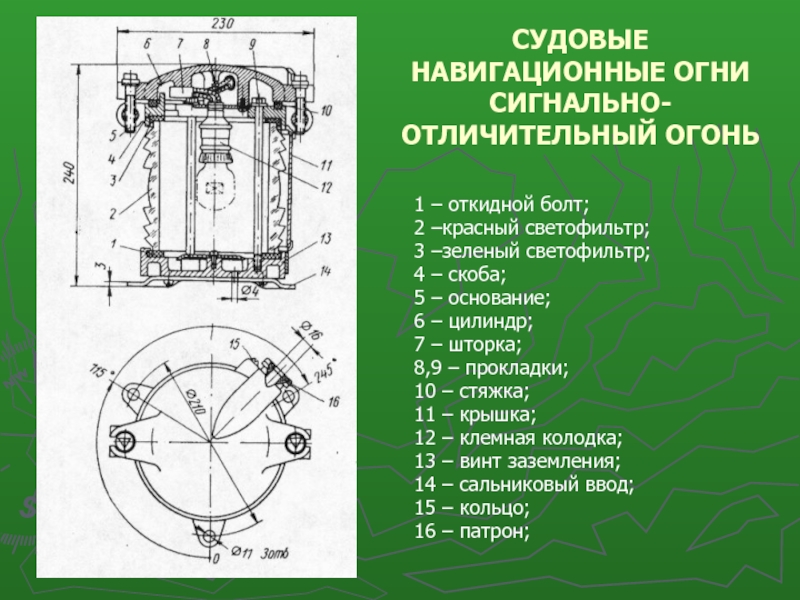

Слайд 14СУДОВЫЕ НАВИГАЦИОННЫЕ ОГНИ СИГНАЛЬНО-ОТЛИЧИТЕЛЬНЫЙ ОГОНЬ
1 – откидной болт;
2 –красный светофильтр;
3 –зеленый
светофильтр;
4 – скоба;
5 – основание;
6 – цилиндр;
7 – шторка;
8,9 – прокладки;
10 – стяжка;
11 – крышка;
12 – клемная колодка;
13 – винт заземления;
14 – сальниковый ввод;
15 – кольцо;
16 – патрон;
4 – скоба;
5 – основание;
6 – цилиндр;
7 – шторка;
8,9 – прокладки;
10 – стяжка;
11 – крышка;
12 – клемная колодка;
13 – винт заземления;
14 – сальниковый ввод;
15 – кольцо;
16 – патрон;

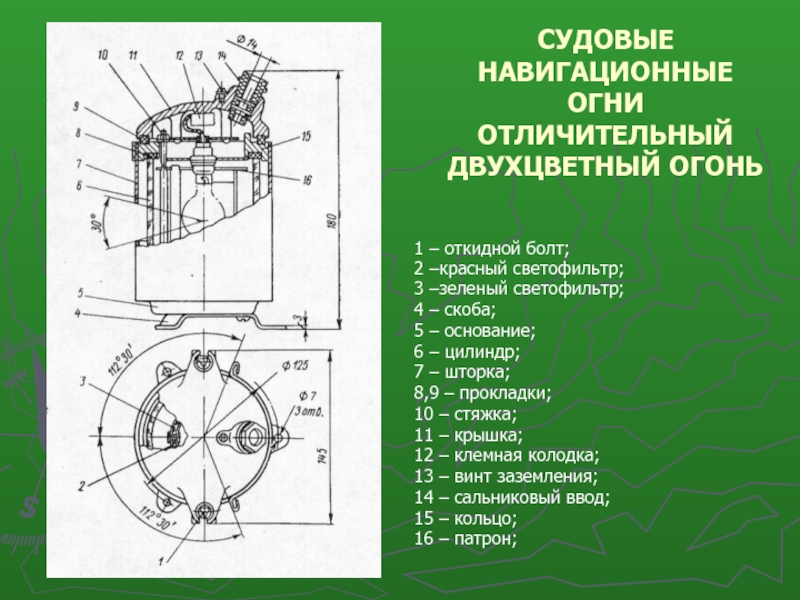

Слайд 15СУДОВЫЕ НАВИГАЦИОННЫЕ ОГНИ ОТЛИЧИТЕЛЬНЫЙ ДВУХЦВЕТНЫЙ ОГОНЬ
1 – откидной болт;
2 –красный светофильтр;
3
–зеленый светофильтр;
4 – скоба;
5 – основание;
6 – цилиндр;
7 – шторка;
8,9 – прокладки;
10 – стяжка;
11 – крышка;
12 – клемная колодка;
13 – винт заземления;
14 – сальниковый ввод;
15 – кольцо;
16 – патрон;
4 – скоба;
5 – основание;
6 – цилиндр;
7 – шторка;
8,9 – прокладки;
10 – стяжка;
11 – крышка;
12 – клемная колодка;
13 – винт заземления;
14 – сальниковый ввод;
15 – кольцо;
16 – патрон;

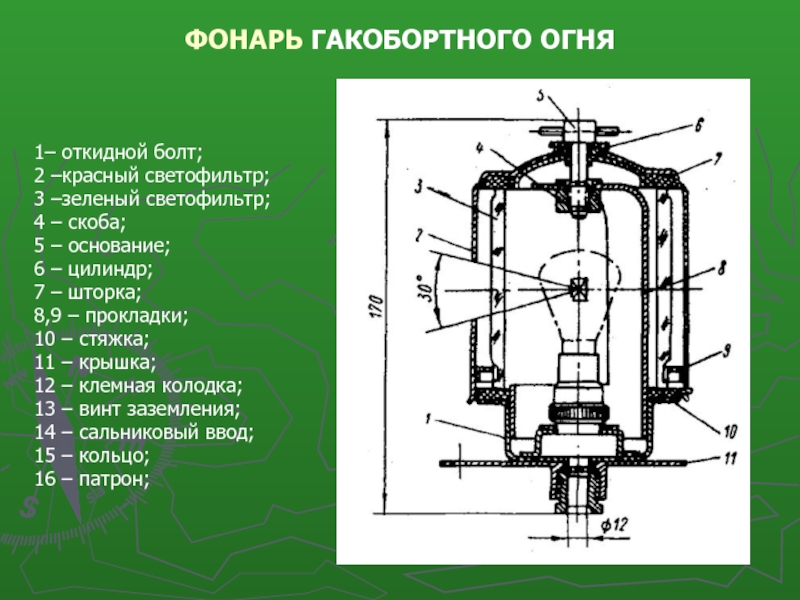

Слайд 16ФОНАРЬ ГАКОБОРТНОГО ОГНЯ
1– откидной болт;
2 –красный светофильтр;
3 –зеленый светофильтр;
4 – скоба;
5
– основание;
6 – цилиндр;
7 – шторка;
8,9 – прокладки;
10 – стяжка;
11 – крышка;
12 – клемная колодка;
13 – винт заземления;
14 – сальниковый ввод;
15 – кольцо;
16 – патрон;
6 – цилиндр;
7 – шторка;
8,9 – прокладки;
10 – стяжка;
11 – крышка;
12 – клемная колодка;
13 – винт заземления;
14 – сальниковый ввод;
15 – кольцо;
16 – патрон;

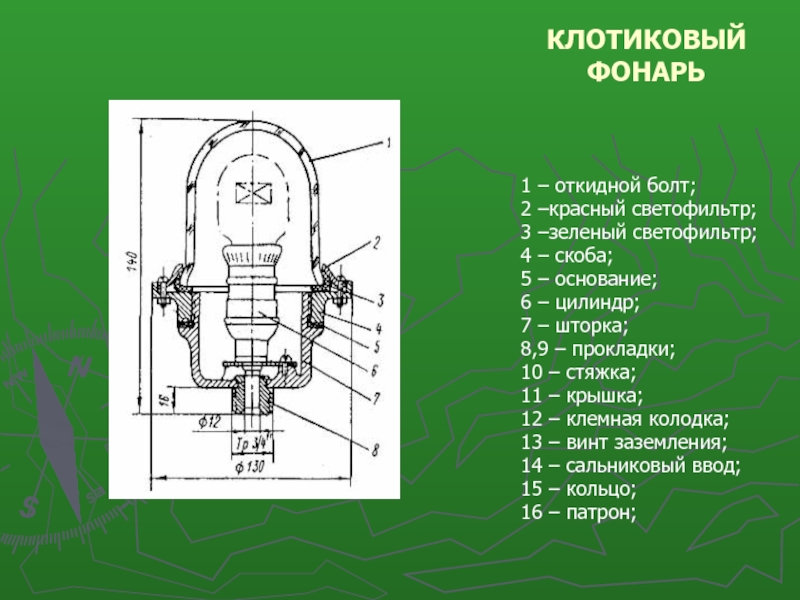

Слайд 17КЛОТИКОВЫЙ ФОНАРЬ
1 – откидной болт;
2 –красный светофильтр;
3 –зеленый светофильтр;
4 – скоба;
5
– основание;
6 – цилиндр;
7 – шторка;
8,9 – прокладки;
10 – стяжка;
11 – крышка;
12 – клемная колодка;
13 – винт заземления;
14 – сальниковый ввод;
15 – кольцо;
16 – патрон;
6 – цилиндр;
7 – шторка;
8,9 – прокладки;
10 – стяжка;
11 – крышка;
12 – клемная колодка;
13 – винт заземления;
14 – сальниковый ввод;
15 – кольцо;
16 – патрон;

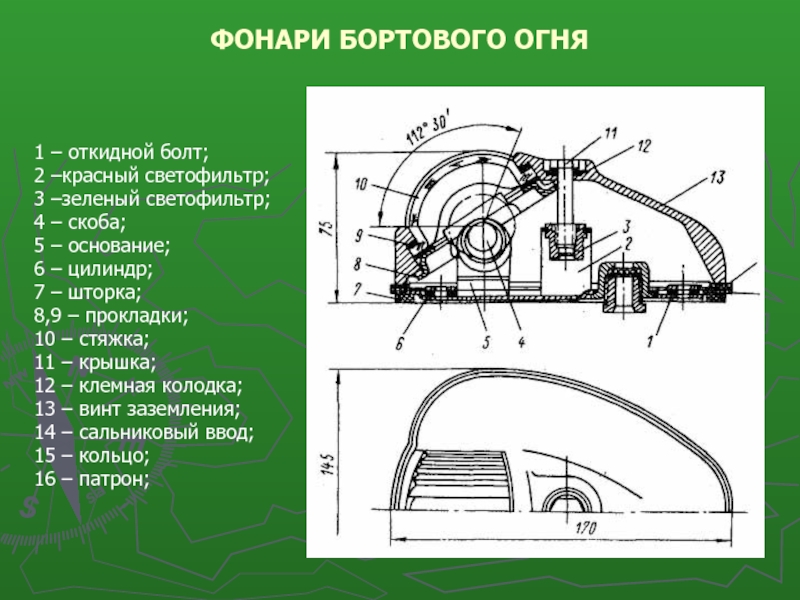

Слайд 18ФОНАРИ БОРТОВОГО ОГНЯ
1 – откидной болт;
2 –красный светофильтр;
3 –зеленый светофильтр;
4 –
скоба;
5 – основание;
6 – цилиндр;
7 – шторка;
8,9 – прокладки;
10 – стяжка;
11 – крышка;
12 – клемная колодка;
13 – винт заземления;
14 – сальниковый ввод;
15 – кольцо;
16 – патрон;
5 – основание;
6 – цилиндр;
7 – шторка;
8,9 – прокладки;
10 – стяжка;
11 – крышка;
12 – клемная колодка;
13 – винт заземления;
14 – сальниковый ввод;
15 – кольцо;
16 – патрон;

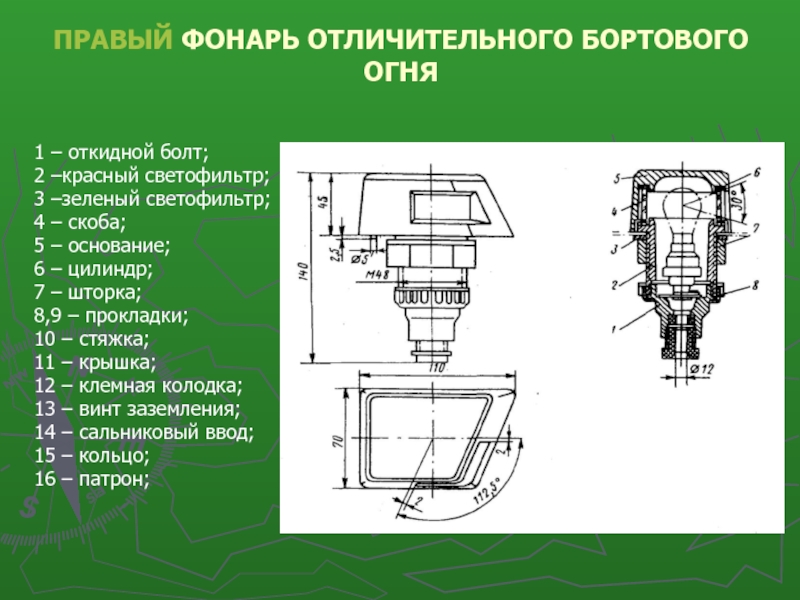

Слайд 20ПРАВЫЙ ФОНАРЬ ОТЛИЧИТЕЛЬНОГО БОРТОВОГО ОГНЯ
1 – откидной болт;
2 –красный светофильтр;
3 –зеленый
светофильтр;
4 – скоба;
5 – основание;
6 – цилиндр;
7 – шторка;
8,9 – прокладки;
10 – стяжка;
11 – крышка;
12 – клемная колодка;
13 – винт заземления;
14 – сальниковый ввод;
15 – кольцо;
16 – патрон;
4 – скоба;
5 – основание;
6 – цилиндр;
7 – шторка;
8,9 – прокладки;
10 – стяжка;
11 – крышка;
12 – клемная колодка;
13 – винт заземления;
14 – сальниковый ввод;
15 – кольцо;
16 – патрон;

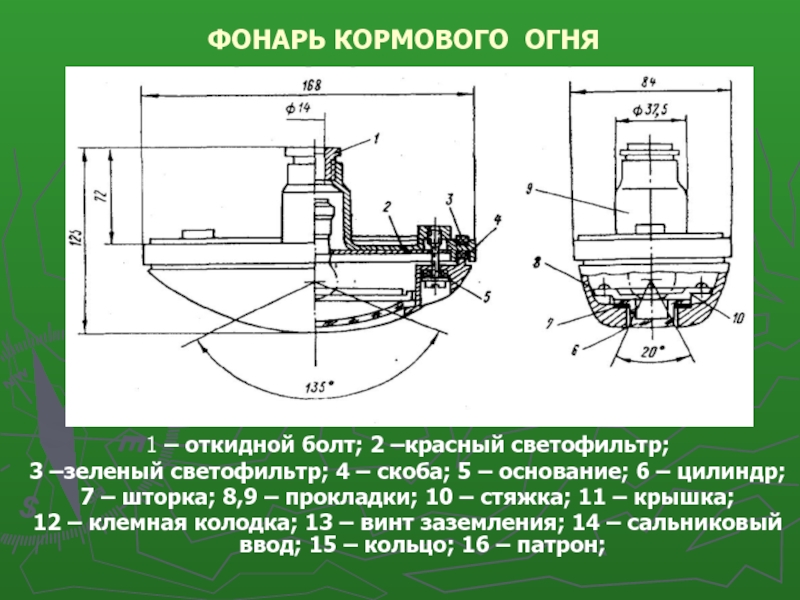

Слайд 21 ФОНАРЬ КОРМОВОГО ОГНЯ
1 – откидной болт; 2 –красный светофильтр;
3 –зеленый
светофильтр; 4 – скоба; 5 – основание; 6 – цилиндр;
7 – шторка; 8,9 – прокладки; 10 – стяжка; 11 – крышка;
12 – клемная колодка; 13 – винт заземления; 14 – сальниковый ввод; 15 – кольцо; 16 – патрон;
7 – шторка; 8,9 – прокладки; 10 – стяжка; 11 – крышка;
12 – клемная колодка; 13 – винт заземления; 14 – сальниковый ввод; 15 – кольцо; 16 – патрон;
