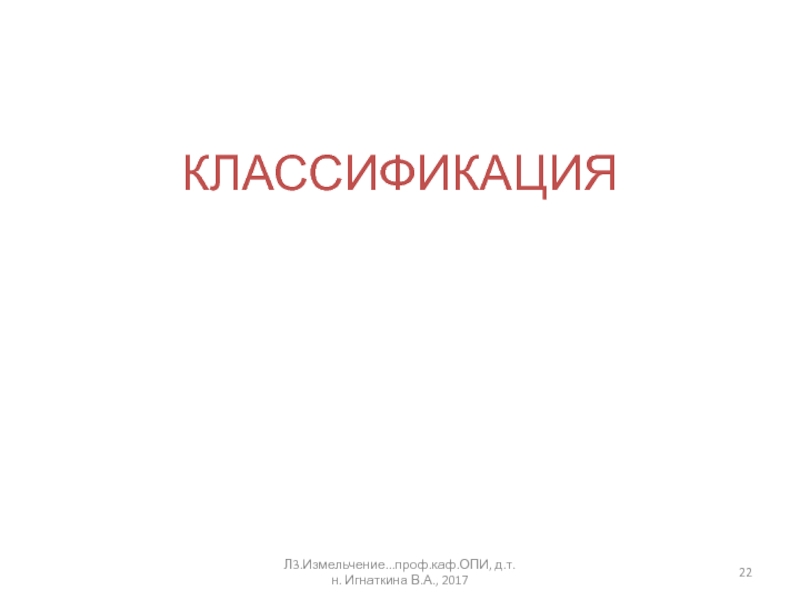

- 22. КЛАССИФИКАЦИЯ Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017
- 23. Классификация Гидравлическая Механические классификаторы Гидроциклоны Тонкое грохочение пневматическая Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017
- 24. Классификация в поле гравитационных сил Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017
- 25. Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017 Соотношение сил инерции к силам вязкости
- 26. Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017
- 27. Сила гидродинамического сопротивления
- 28. Формула гидравлической крупности Данная формула
- 29. Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017
- 30. Стесненное падение Крупные частицы уменьшают свою
- 31. Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017 Зернистый материал, крупность ≤6-5 мм

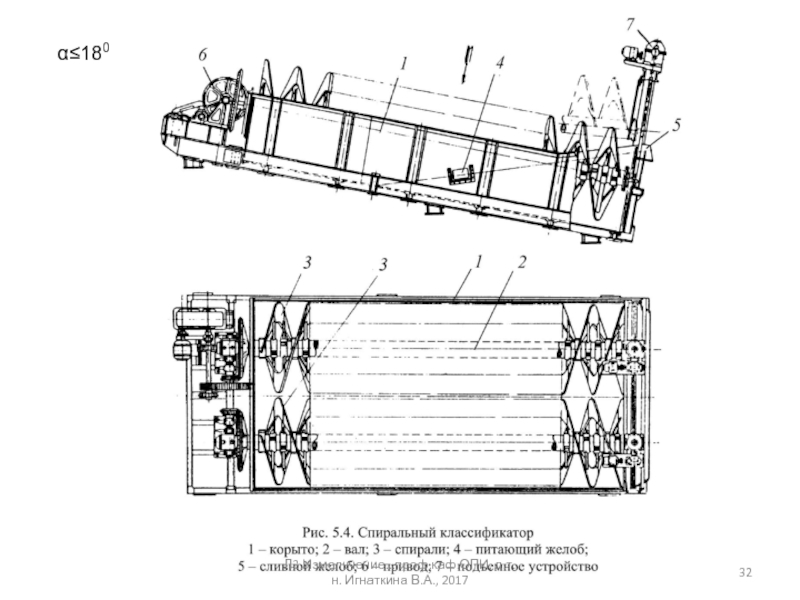

- 32. Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017 α≤180
- 33. Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017 α 10-200
- 34. Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017
- 35. СI = 200-250% CII = 300-350% CIII=400-450% СММС=70-75% Циркулирующая нагрузка Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017
- 36. αβθ – содержание расчетного класса -74
- 37. Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017
- 38. Тонкое грохочение – альтернатива гидроциклонированию? тонкое гидравлическое вибрационное грохочение Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017
- 39. Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017
- 40. Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017
- 41. Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017
- 42. Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017
- 43. Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017 Схема полусамоизмельчения-SABC
- 44. Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017 Медная фабрика
- 45. Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017
- 46. Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017 Рудоподготовка фабрики

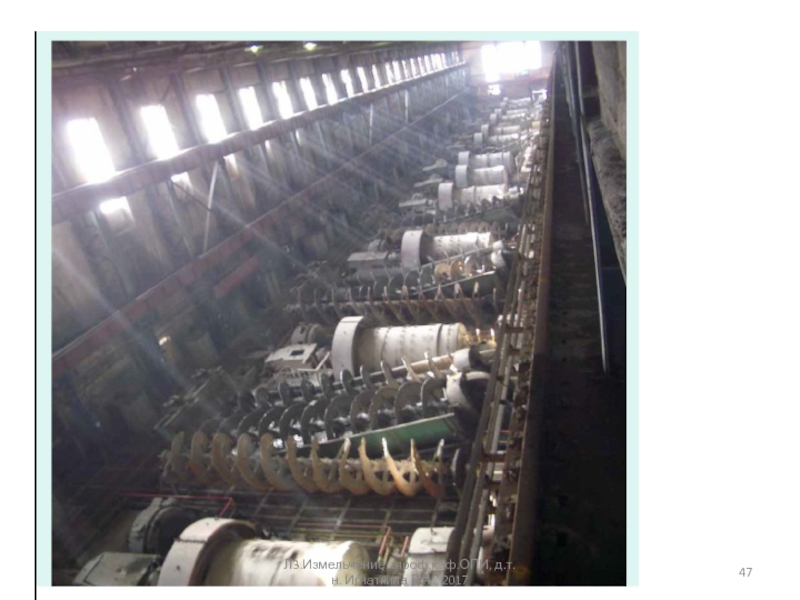

- 47. Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017
- 48. Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017
- 49. Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017
- 50. Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017
- 51. Производительность 2-5 млн т руды/год Крупное дробление
- 52. Классификация песков по промывистости Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017
- 53. Горизонтальная промывочная машина: 1 – вал; 2

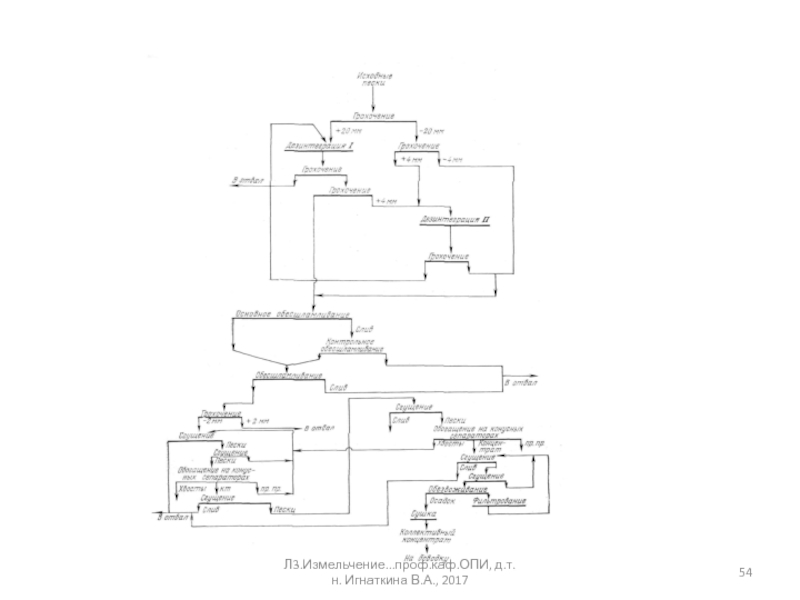

- 54. Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017
Слайд 1ОСНОВЫ ОБОГАЩЕНИЯ ПОЛЕЗНЫХ ИСКОПАЕМЫХ
Лекция 3
Рудоподготовка
Измельчение. Классификация. Промывка
Слайд 2Классификация мельниц
Механические
Барабанные
Планетарные
Аэродинамические
Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017
Слайд 6Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017
VTM-1500-WB VERTIMILL Metso
Питание
Готовый продукт
Слайд 7Классификация барабанных мельниц по измельчительной среде
Стержневые МСЦ
Шаровые МШР и МШЦ
Рудногалечные
Самоизмельчения
Бисерные
Л3.Измельчение...проф.каф.ОПИ,
д.т.н. Игнаткина В.А., 2017

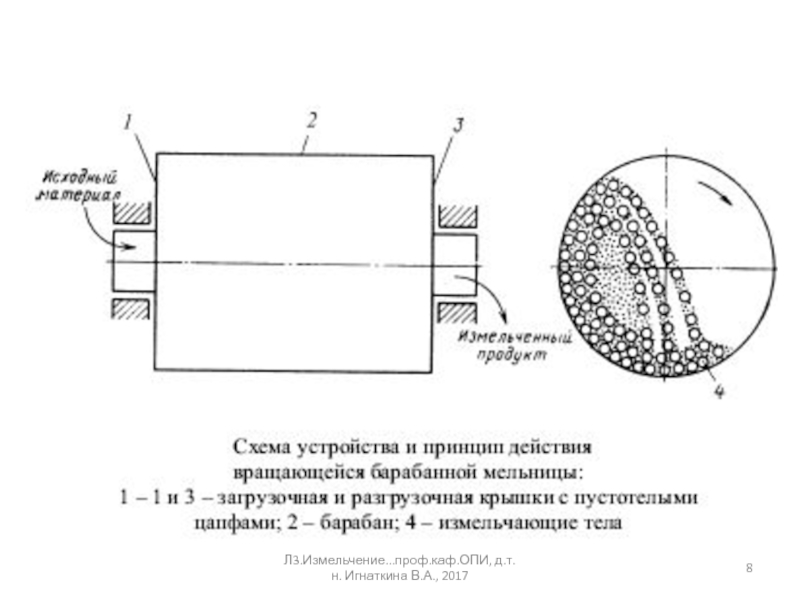

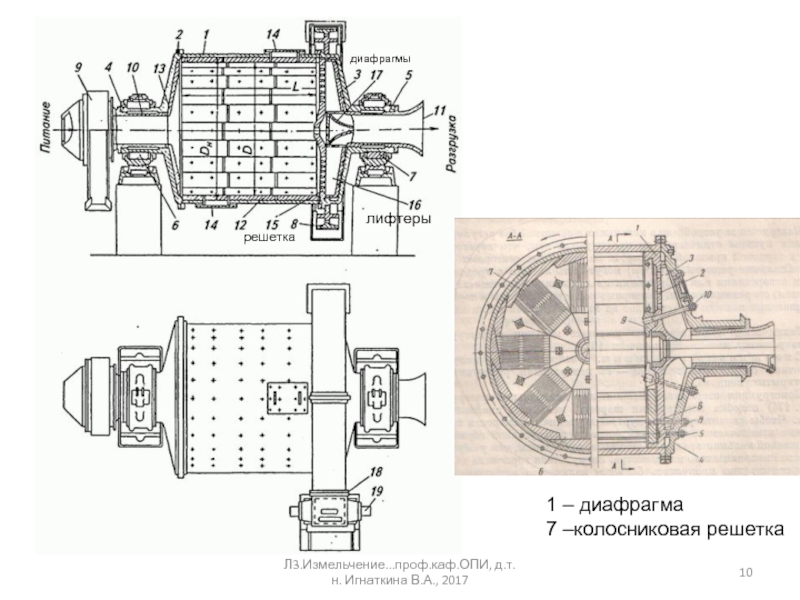

Слайд 10лифтеры
решетка
1 – диафрагма
7 –колосниковая решетка
диафрагмы
Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017

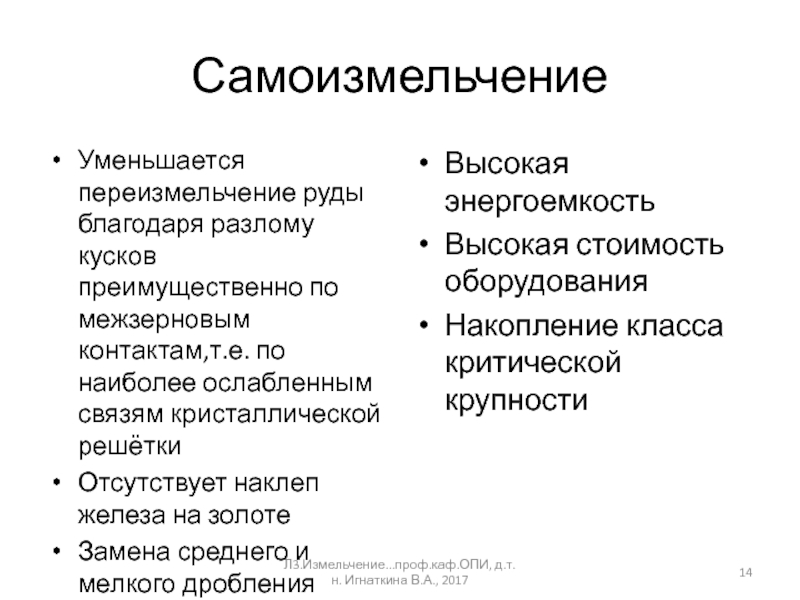

Слайд 14Самоизмельчение
Уменьшается переизмельчение руды благодаря разлому кусков преимущественно по межзерновым контактам,т.е. по
наиболее ослабленным связям кристаллической решётки
Отсутствует наклеп железа на золоте
Замена среднего и мелкого дробления
Отсутствует наклеп железа на золоте
Замена среднего и мелкого дробления
Высокая энергоемкость
Высокая стоимость оборудования
Накопление класса критической крупности
Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017
Слайд 16Каскадный режим при частоте вращения 50-60% от критической
Водопадный режим при частоте
вращения барабана 78-85% от критической
Смешанный 60-75%
Режим махового колеса
Смешанный 60-75%
Режим махового колеса
75-85% от критической
φ=30-40%
Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017
Слайд 18Частота вращения барабана зависит
От степени заполнения
Стержневые 0,3-0,4
Шаровые 0,4-0,5
Самоизмельчения 0,35-0,45
Измельчающей среды
Диаметр
шара D
D=kd (k=13-32,5)
D=kd (k=13-32,5)
диаметр барабана
Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017
Слайд 19Необходимый диаметр шаров при измельчении (взаимосвязь диаметра шаров (D) и максимального
куска (d), поступающего на измельчение)
Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017

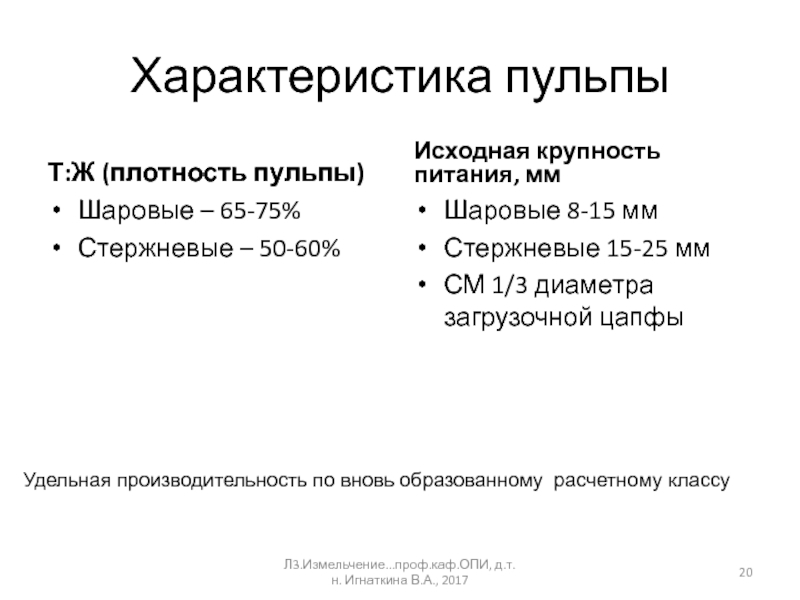

Слайд 20Характеристика пульпы
Т:Ж (плотность пульпы)
Шаровые – 65-75%
Стержневые – 50-60%
Исходная крупность питания,
мм
Шаровые 8-15 мм
Стержневые 15-25 мм
СМ 1/3 диаметра загрузочной цапфы
Удельная производительность по вновь образованному расчетному классу
Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017
Слайд 21
Удельная производительность мельницы, т/(м3·ч)
Удельная производительность по вновь образованному классу
Л3.Измельчение...проф.каф.ОПИ, д.т.н.
Игнаткина В.А., 2017

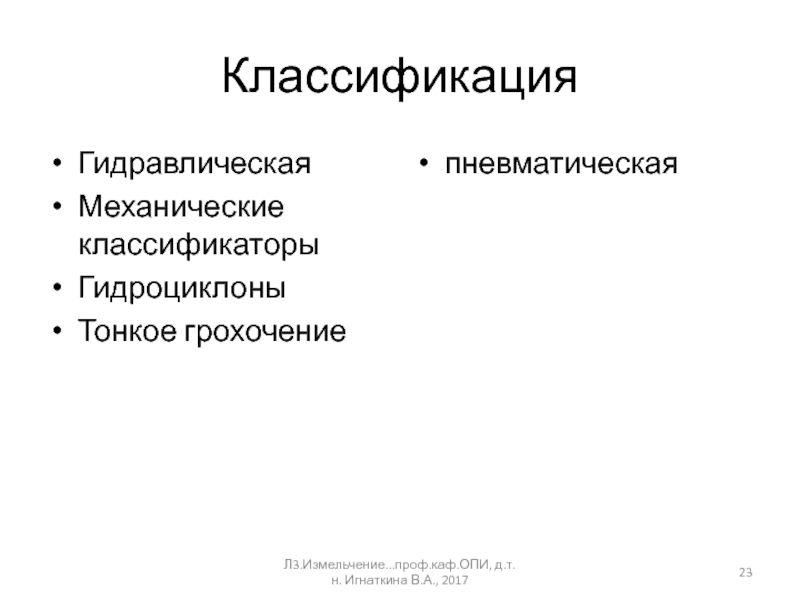

Слайд 23Классификация
Гидравлическая
Механические классификаторы
Гидроциклоны
Тонкое грохочение
пневматическая
Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017
Слайд 24Классификация в поле гравитационных сил
Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017

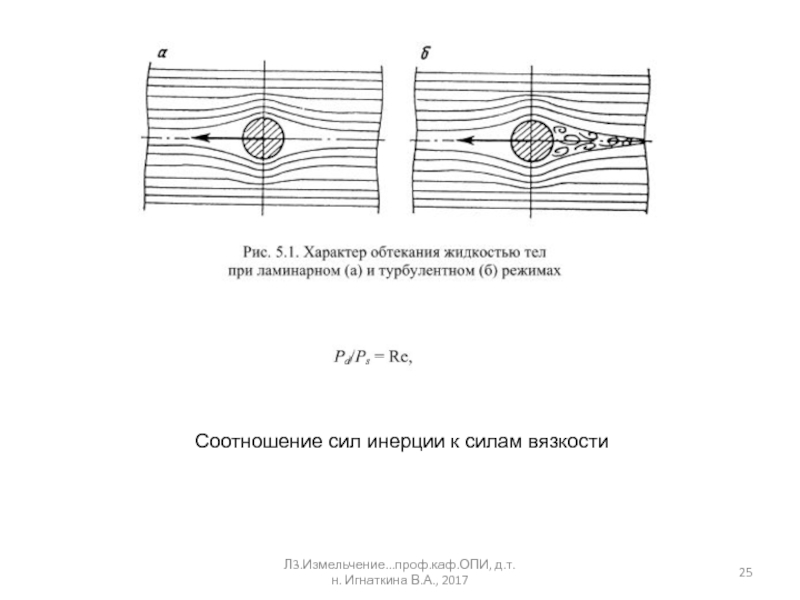

Слайд 25Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017
Соотношение сил инерции к силам вязкости
Слайд 27Сила гидродинамического сопротивления
При Re < 2
μ– динамическая вязкость жидкости, Па·с;
для воды составляет 0,001
η – кинематическая вязкость, м2/с
η – кинематическая вязкость, м2/с
Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017
Слайд 28Формула гидравлической крупности
Данная формула применима для расчета гидравлической крупности частиц при
малых скоростях движения (параметр Re <2) и размерах частиц менее 0,1 мм.
Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017
Слайд 30Стесненное падение
Крупные частицы уменьшают свою скорость, а мелкие увеличивают.
В полидисперсной
суспензии происходит консолидарное (групповое) осаждение образований частиц.
- объемная доля дисперсной фазы
где
коэффициент, зависящий от размера, плотности, формы частицы,
а также от соотношения размеров частицы и аппарата (
).
Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017
Слайд 31Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017
Зернистый материал, крупность ≤6-5 мм
Слайд 33Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017
α 10-200
Разгрузочное отношение
dпит= (0,15-0,25)D
dслив= (0,2-0,3)D
т/(ч·м2)
т/(ч·м2).

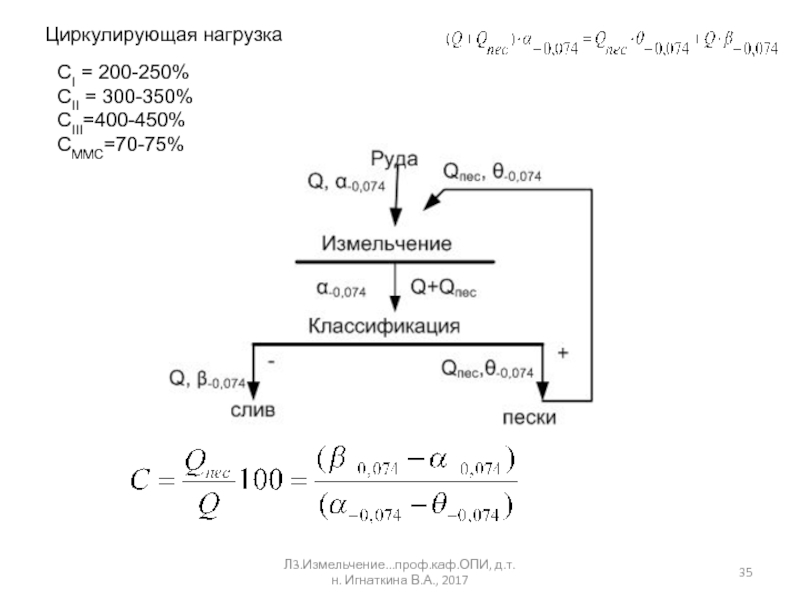

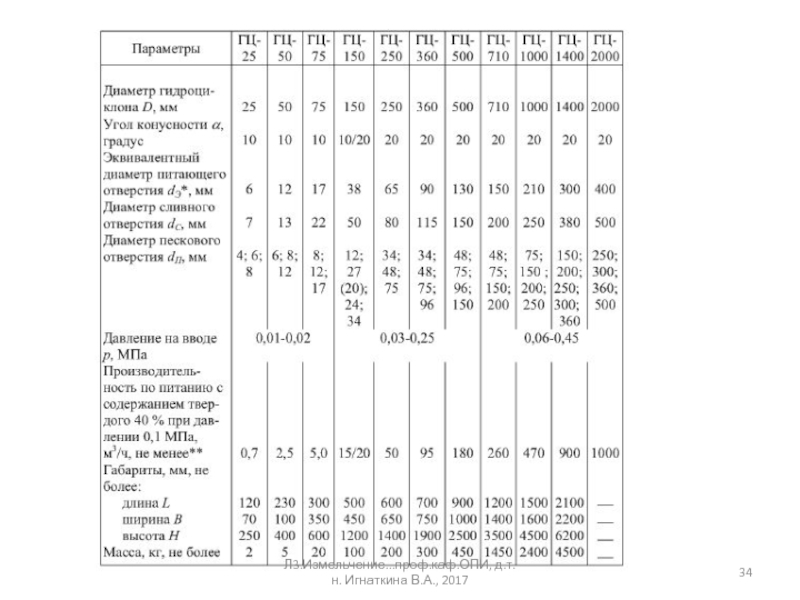

Слайд 35СI = 200-250%
CII = 300-350%
CIII=400-450%
СММС=70-75%
Циркулирующая нагрузка
Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017
Слайд 36
αβθ – содержание расчетного класса
-74 мкм в сливе мельницы, в сливе
г/ц и
песках г/ц
песках г/ц
R R1 R2 – слива мельницы, в песках г/ц и в сливе г/ц
Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017

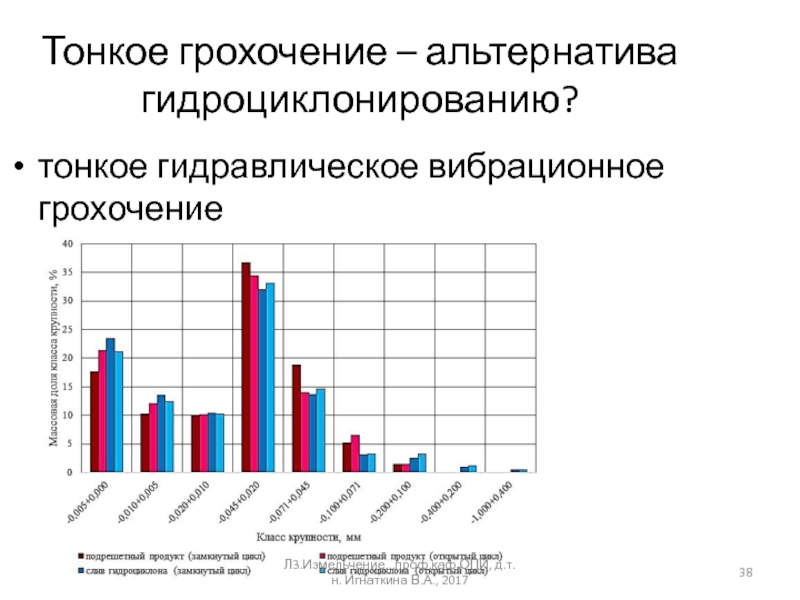

Слайд 38Тонкое грохочение – альтернатива гидроциклонированию?
тонкое гидравлическое вибрационное грохочение
Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина
В.А., 2017
Слайд 43Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017
Схема полусамоизмельчения-SABC
ПСИ
МШЦ
Галечная дробилка
Только Aitik и SINO
-СИ в первой стадии
Грохот
40 (50)% -74мкм
-6 (10 мм)
Слайд 44Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017
Медная фабрика Esperanza, Чили.
Отделение рудоподготовки
ПСИ
Ø12,2х7,3 Nуст= 22,4МВт
МШЦ Ø8,2х13 Nуст= 18,6 МВт
Слайд 46Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017
Рудоподготовка фабрики будущего
Вариант КСД+ИВВД+Вертимилл. Q до
10 млн.т/г
Прогнозируемая экономия электроэнегии 40-45% (15% ИВВД+30%VTM) , измельчающей среды >50% Источник: AMS-OnLine Issue 04/2010 p.p. 100-105
Вода
ИВВД
КСД
Грохот
VTM-3000
На флотацию
Деррики
Слайд 51Производительность 2-5 млн т руды/год
Крупное дробление
Среднее в открытом цикле, мелкое дробление
Стержневая мельница в открытом цикле
Производительность более 20 млн т руды/год
Крупное дробление
ПСИ (СИ)
МШЦ
Крупное дробление
Среднее дробление
Мелкое дробление
Роллер-пресс
МШЦ
Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017
Слайд 52Классификация песков по промывистости
Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017

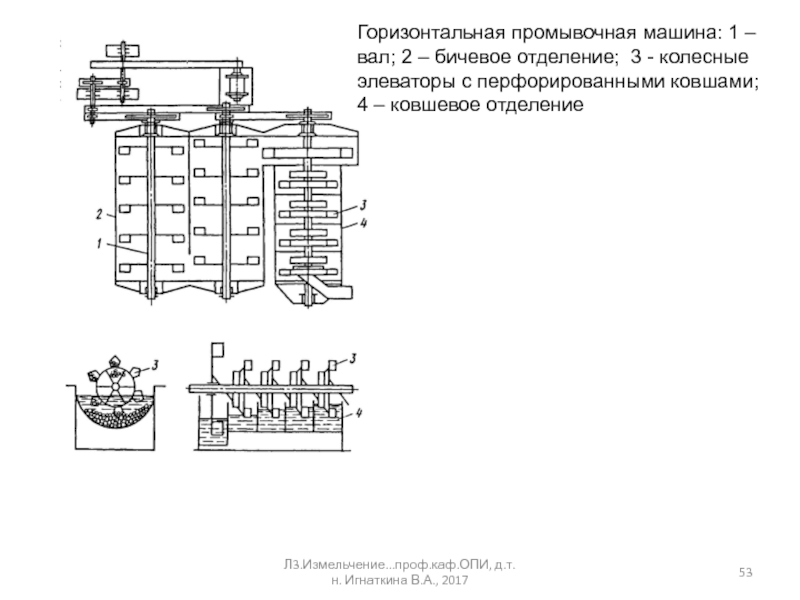

Слайд 53Горизонтальная промывочная машина: 1 – вал; 2 – бичевое отделение; 3
- колесные элеваторы с перфорированными ковшами; 4 – ковшевое отделение
Л3.Измельчение...проф.каф.ОПИ, д.т.н. Игнаткина В.А., 2017
