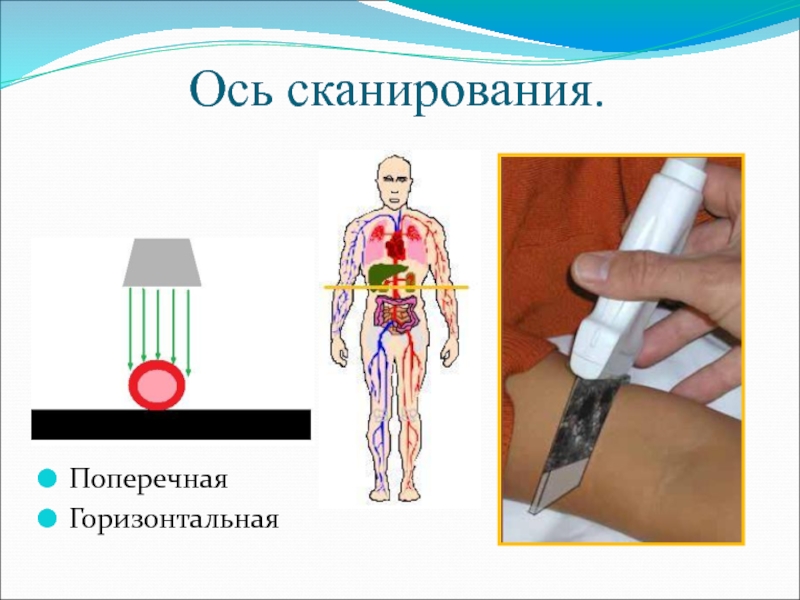

- 2. Ось сканирования. Поперечная Горизонтальная
- 3. Ось сканирования. Продольная Сагиттальная

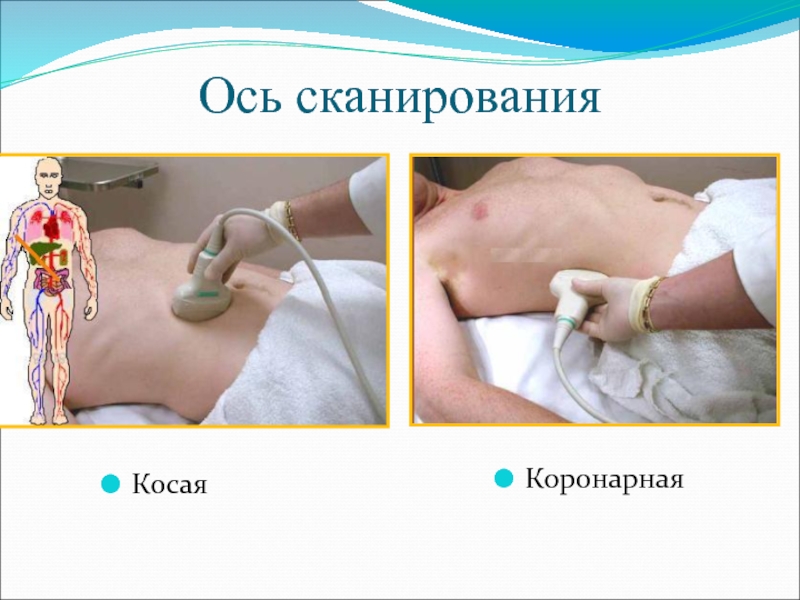

- 4. Ось сканирования Коронарная Косая

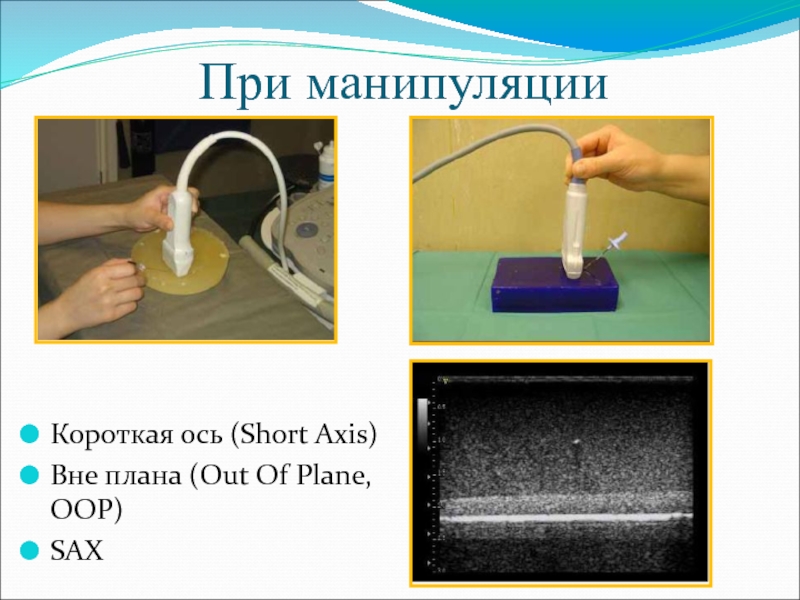

- 5. При манипуляции Короткая ось (Short Axis) Вне плана (Out Of Plane, OOP) SAX

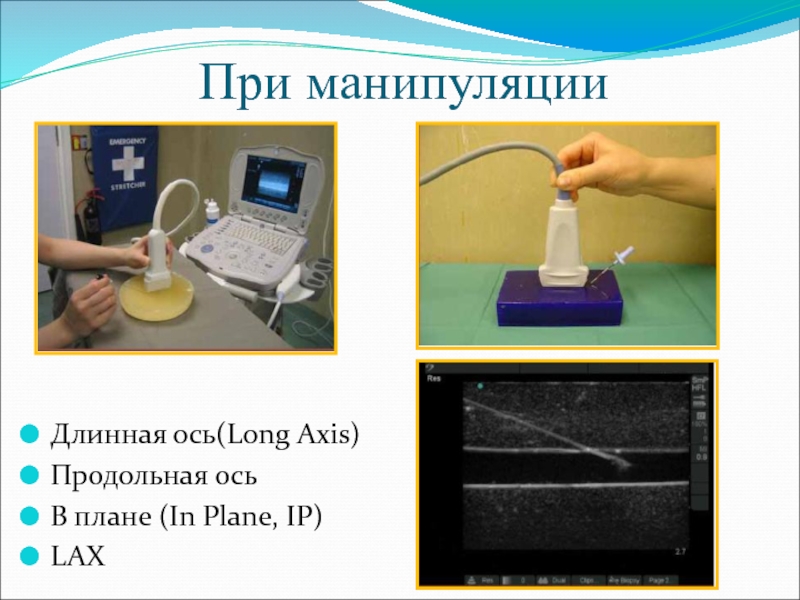

- 6. При манипуляции Длинная ось(Long Axis) Продольная ось В плане (In Plane, IP) LAX
- 7. Ориентирование датчика Обычно на датчике есть ориентирующий
- 8. Ориентация изображения – поперечная ось Правая подмышечная
- 9. Ориентация изображения – продольная ось Мышечнокожный нерв. Продольная ось. Левая часть экрана – голова пациента!

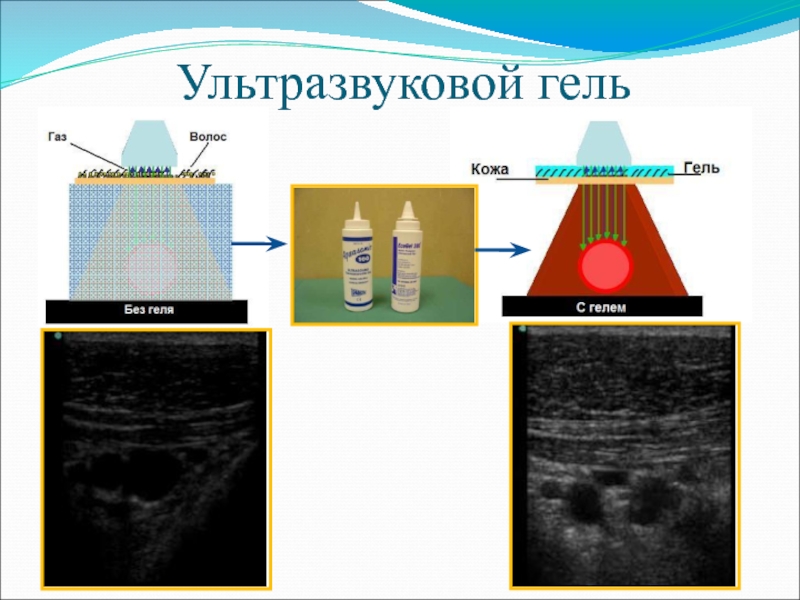

- 10. Ультразвуковой гель
- 11. Эхогенность ткани Изоэхогенный – та же эхогенность,
- 12. Кто есть кто… Вена – анэхогенная, податливая
- 13. Как различать сосуды? Надо запомнить четыре ключевых
- 14. Как различать нервы и мышцы? Плечевое сплетение
- 15. Как различать кость, плевру и сухожилия? Межреберный промежуток: кость + плевра Сухожилия сгибателей: кисть
- 16. Область изображения. Подключичная ямка: Линейный датчик –
- 17. Предварительные настройки Заводские преднастройки (пресеты). Для оптимальной
Слайд 1Основы исследования скелетно-мышечной системы.
Он-лайн учебник регионарной анестезии.
Глава 6.
Интерактивный учебный центр “Nerveblocks.ru”

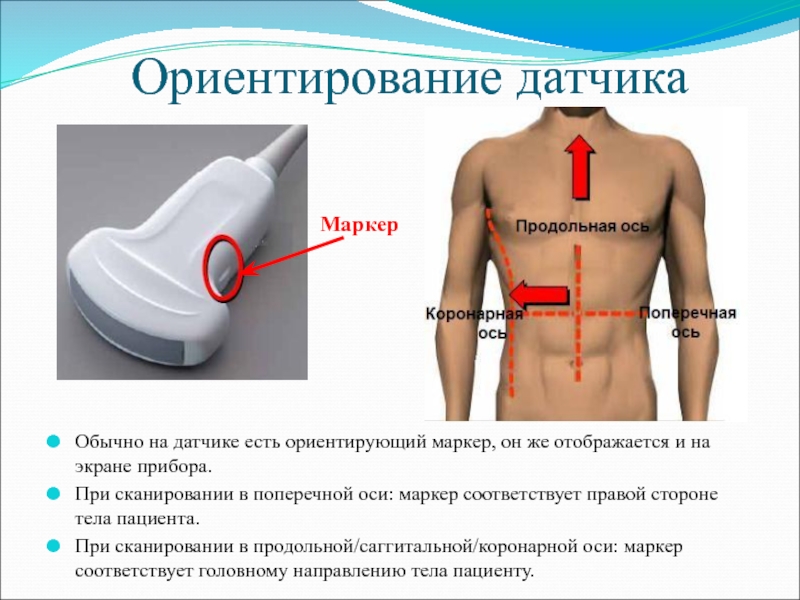

Слайд 7Ориентирование датчика
Обычно на датчике есть ориентирующий маркер, он же отображается и
на экране прибора.
При сканировании в поперечной оси: маркер соответствует правой стороне тела пациента.
При сканировании в продольной/саггитальной/коронарной оси: маркер соответствует головному направлению тела пациенту.
При сканировании в поперечной оси: маркер соответствует правой стороне тела пациента.
При сканировании в продольной/саггитальной/коронарной оси: маркер соответствует головному направлению тела пациенту.
Маркер

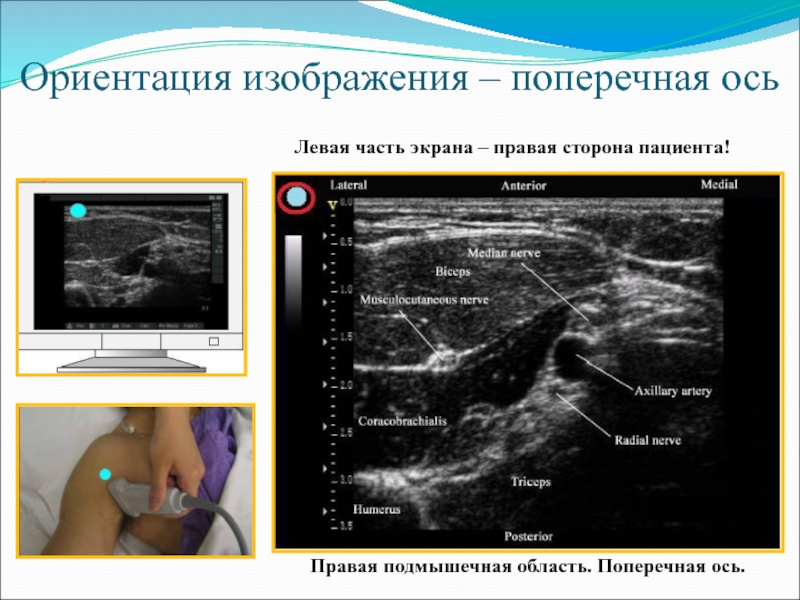

Слайд 8Ориентация изображения – поперечная ось
Правая подмышечная область. Поперечная ось.
Левая часть экрана
– правая сторона пациента!

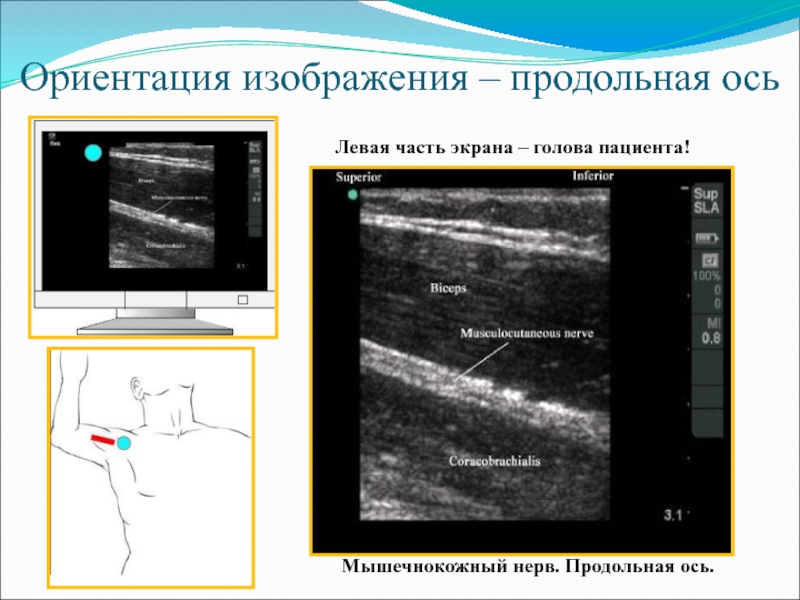

Слайд 9Ориентация изображения – продольная ось
Мышечнокожный нерв. Продольная ось.
Левая часть экрана –
голова пациента!

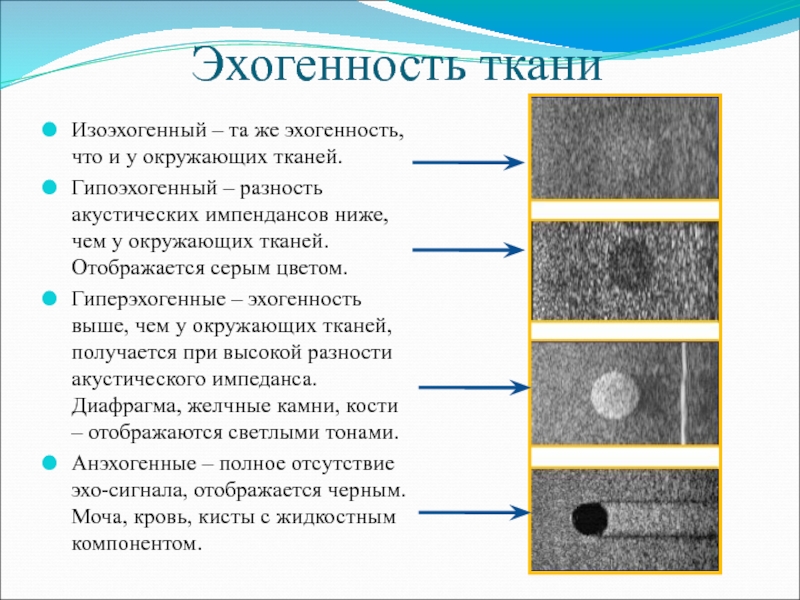

Слайд 11Эхогенность ткани
Изоэхогенный – та же эхогенность, что и у окружающих тканей.
Гипоэхогенный
– разность акустических импендансов ниже, чем у окружающих тканей. Отображается серым цветом.
Гиперэхогенные – эхогенность выше, чем у окружающих тканей, получается при высокой разности акустического импеданса. Диафрагма, желчные камни, кости – отображаются светлыми тонами.
Анэхогенные – полное отсутствие эхо-сигнала, отображается черным. Моча, кровь, кисты с жидкостным компонентом.
Гиперэхогенные – эхогенность выше, чем у окружающих тканей, получается при высокой разности акустического импеданса. Диафрагма, желчные камни, кости – отображаются светлыми тонами.
Анэхогенные – полное отсутствие эхо-сигнала, отображается черным. Моча, кровь, кисты с жидкостным компонентом.

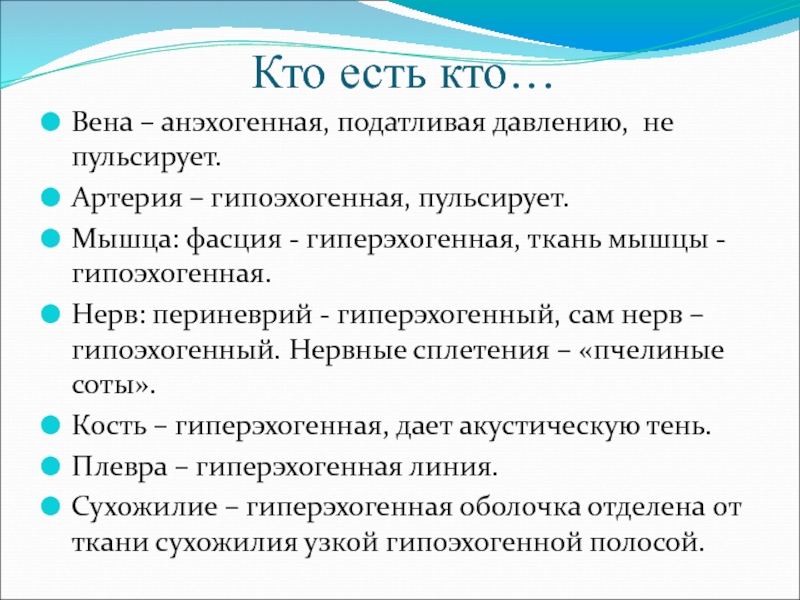

Слайд 12Кто есть кто…
Вена – анэхогенная, податливая давлению, не пульсирует.
Артерия – гипоэхогенная,
пульсирует.
Мышца: фасция - гиперэхогенная, ткань мышцы - гипоэхогенная.
Нерв: периневрий - гиперэхогенный, сам нерв – гипоэхогенный. Нервные сплетения – «пчелиные соты».
Кость – гиперэхогенная, дает акустическую тень.
Плевра – гиперэхогенная линия.
Сухожилие – гиперэхогенная оболочка отделена от ткани сухожилия узкой гипоэхогенной полосой.
Мышца: фасция - гиперэхогенная, ткань мышцы - гипоэхогенная.
Нерв: периневрий - гиперэхогенный, сам нерв – гипоэхогенный. Нервные сплетения – «пчелиные соты».
Кость – гиперэхогенная, дает акустическую тень.
Плевра – гиперэхогенная линия.
Сухожилие – гиперэхогенная оболочка отделена от ткани сухожилия узкой гипоэхогенной полосой.
Слайд 13Как различать сосуды?
Надо запомнить четыре ключевых признака:
Анатомия
Пульсация
Сжимаемость
Направление кровотока (Допплер)
Сжимаемость
Допплеровское картирование
Вена не
всегда окрашена синим,
а артерия красным!
а артерия красным!
Слайд 14Как различать нервы и мышцы?

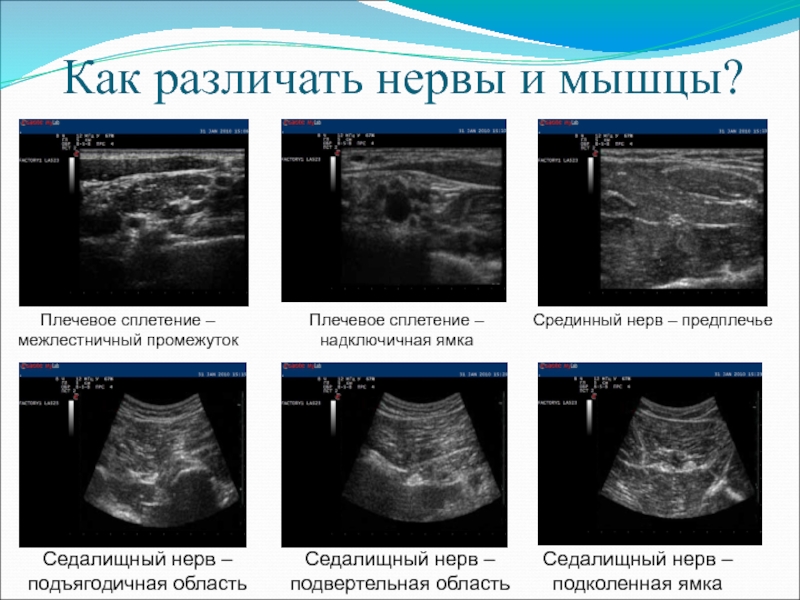

Плечевое сплетение – межлестничный промежуток
Плечевое сплетение –
надключичная ямка
Срединный нерв – предплечье
Седалищный нерв –
подъягодичная область
Седалищный нерв –
подвертельная область
Седалищный нерв –
подколенная ямка

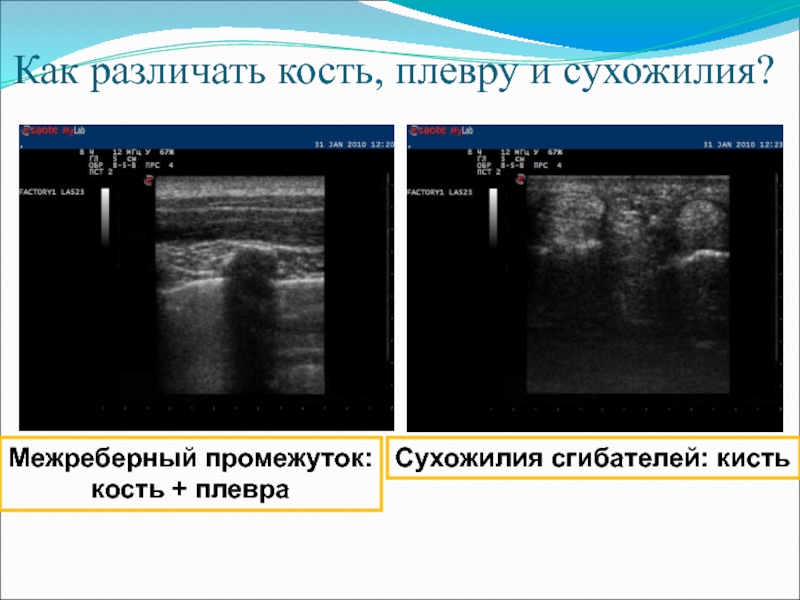

Слайд 15Как различать кость, плевру и сухожилия?
Межреберный промежуток: кость + плевра
Сухожилия сгибателей:
кисть

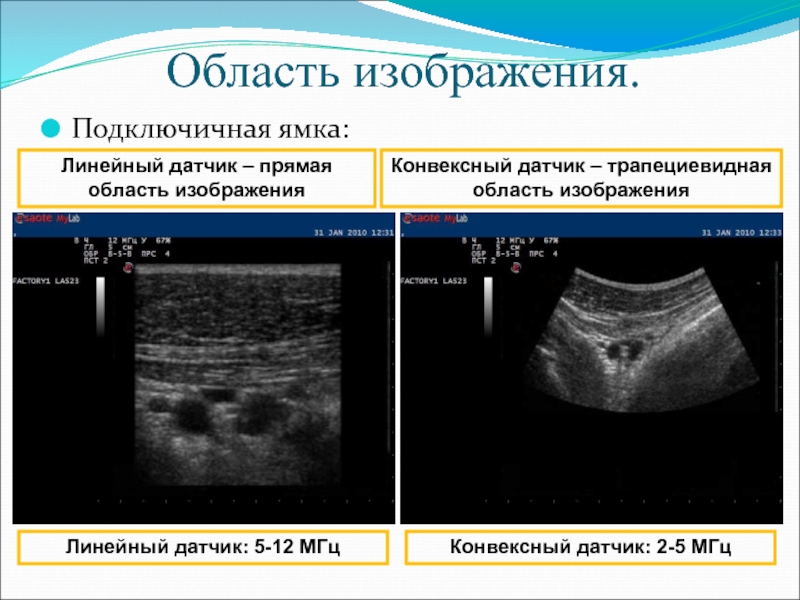

Слайд 16Область изображения.
Подключичная ямка:
Линейный датчик – прямая область изображения
Конвексный датчик – трапециевидная
область изображения
Линейный датчик: 5-12 МГц
Конвексный датчик: 2-5 МГц
Слайд 17Предварительные настройки
Заводские преднастройки (пресеты). Для оптимальной визуализации можно использовать:
Сосудистый пресет.
Пресет «мелкие
органы» (small parts).
Скелетно-мышечный пресет.
Пользователь также может создавать и собственные преднастройки.
На аппаратах, призванных осуществлять узкоспециализированную функцию – контроля сосудистого доступа и нервных блокад – пресет подбирается автоматически в зависимости от выбранного нерва/сосуда (MyLab One и пр.).
Скелетно-мышечный пресет.
Пользователь также может создавать и собственные преднастройки.
На аппаратах, призванных осуществлять узкоспециализированную функцию – контроля сосудистого доступа и нервных блокад – пресет подбирается автоматически в зависимости от выбранного нерва/сосуда (MyLab One и пр.).
