Основные сведения о трансформаторах презентация
Содержание

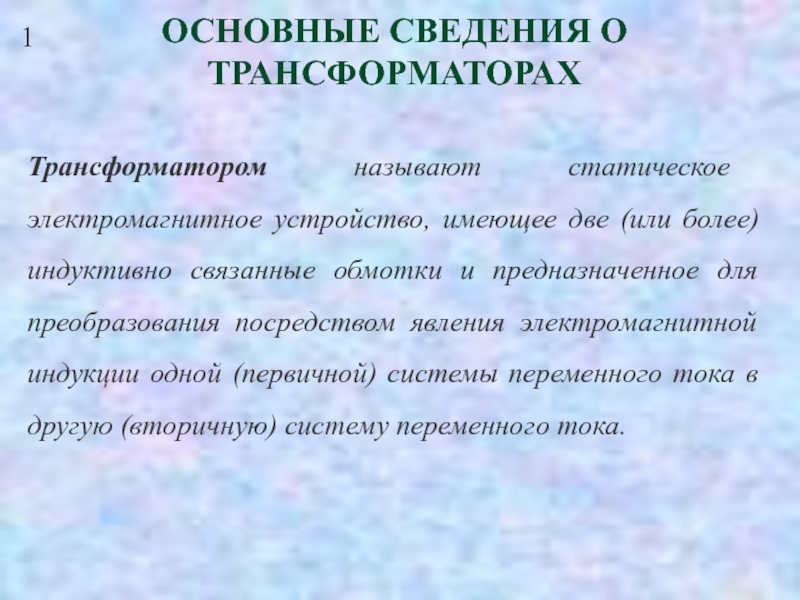

- 1. Основные сведения о трансформаторах
- 2. ЭЛЕКТРОМАГНИТНАЯ СХЕМА ТРАНСФОРМАТОРА 2

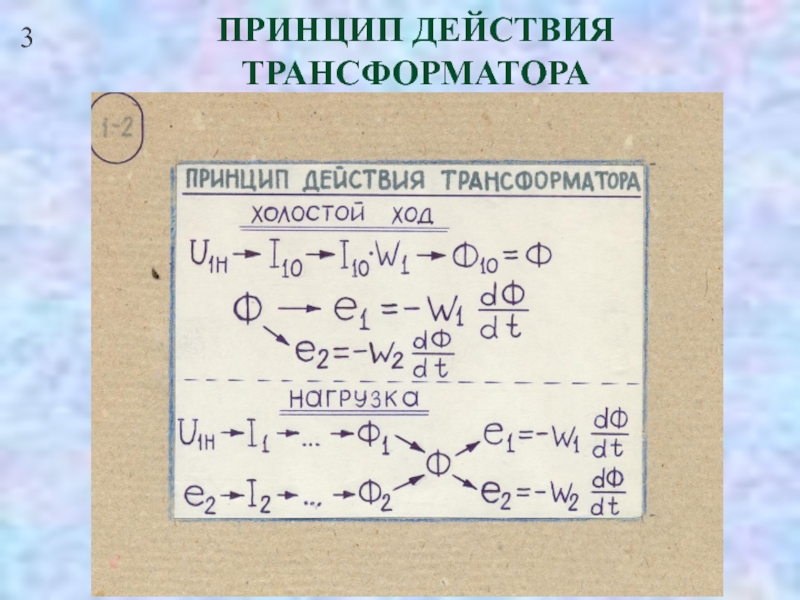

- 3. 3 ПРИНЦИП ДЕЙСТВИЯ ТРАНСФОРМАТОРА

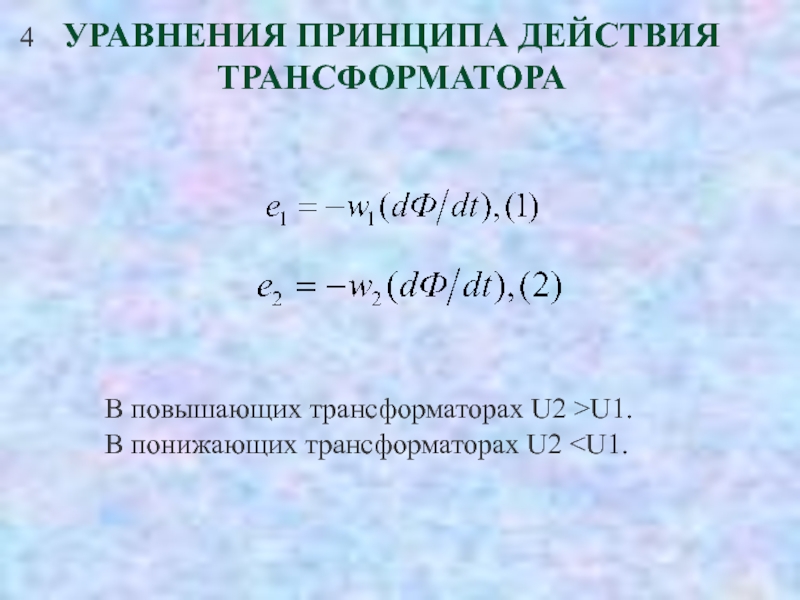

- 4. УРАВНЕНИЯ ПРИНЦИПА ДЕЙСТВИЯ ТРАНСФОРМАТОРА 4 В повышающих трансформаторах U2 >U1. В понижающих трансформаторах U2

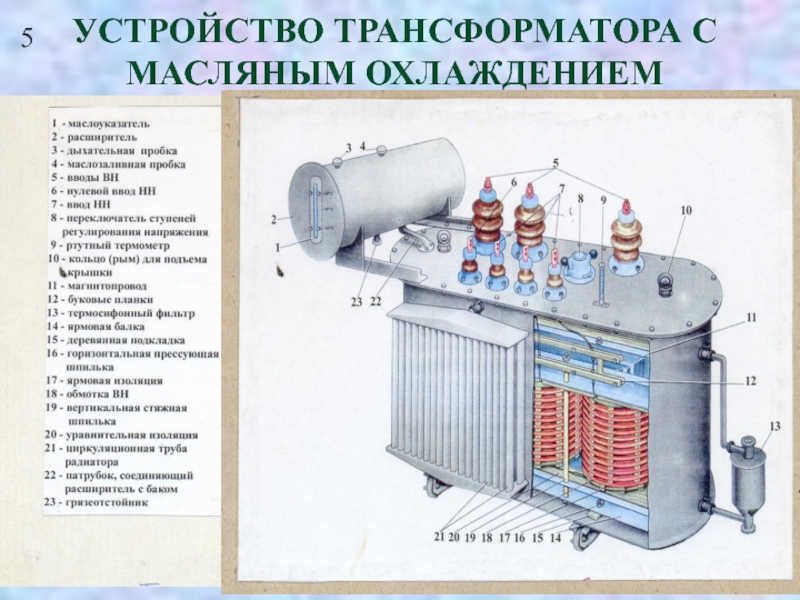

- 5. УСТРОЙСТВО ТРАНСФОРМАТОРА С МАСЛЯНЫМ ОХЛАЖДЕНИЕМ 5
- 6. 6 ВИДЫ МАГНИТОПРОВОДОВ: СТЕРЖНЕВОЙ

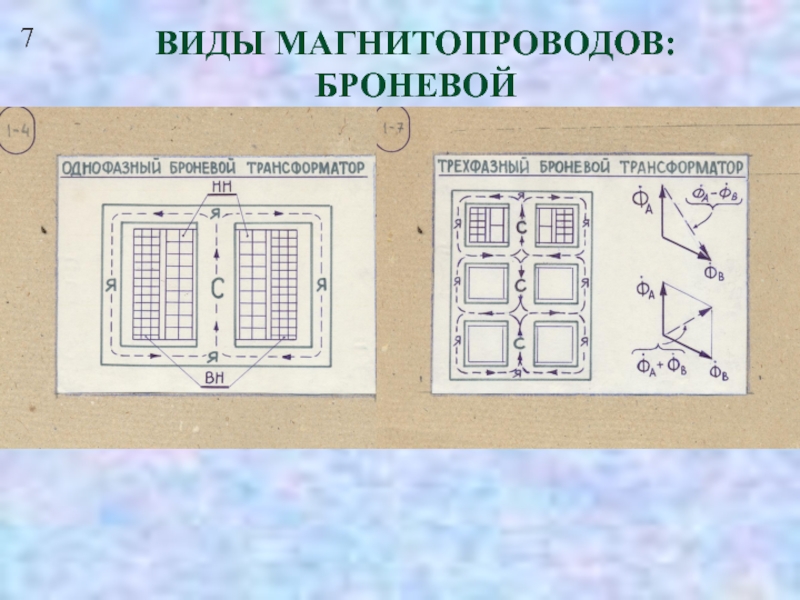

- 7. 7 ВИДЫ МАГНИТОПРОВОДОВ: БРОНЕВОЙ
- 8. 8 ВИДЫ МАГНИТОПРОВОДОВ: БРОНЕСТЕРЖНЕВОЙ
- 9. 9 ГРУППОВОЙ ТРАНСФОРМАТОР

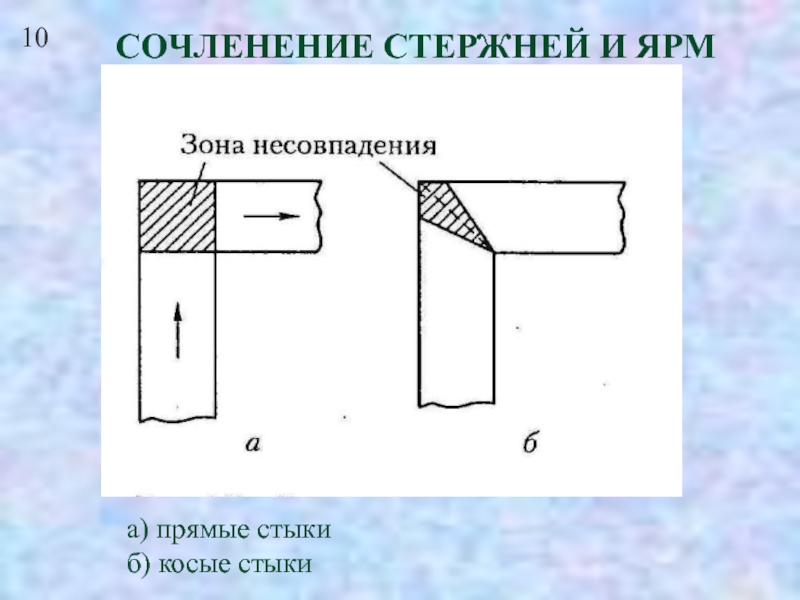

- 10. 10 СОЧЛЕНЕНИЕ СТЕРЖНЕЙ И ЯРМ а) прямые стыки б) косые стыки
- 11. 11 ЭЛЕКТРИЧЕСКАЯ СИСТЕМА Расположение обмоток на стержне: а) концентрическое б) чередующееся
- 12. 12 КОНСТРУКЦИИ КОНЦЕНТРИЧЕСКИХ ОБМОТОК а) цилиндрическая б) винтовая в) непрерывная
- 13. УСТРОЙСТВО ТРАНСФОРМАТОРА С МАСЛЯНЫМ ОХЛАЖДЕНИЕМ 13

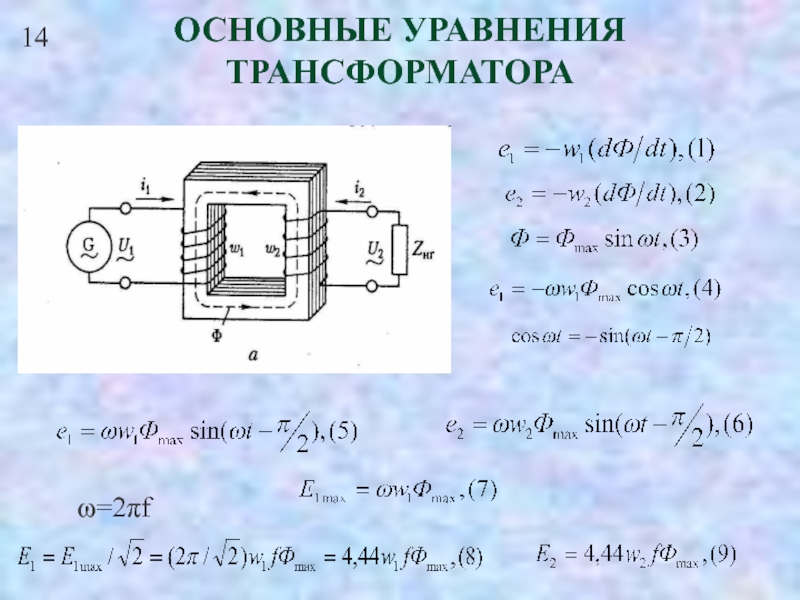

- 14. ОСНОВНЫЕ УРАВНЕНИЯ ТРАНСФОРМАТОРА 14 ω=2πf
- 15. 15 КОЭФФИЦИЕНТ ТРАНСФОРМАЦИИ
- 16. 16 УРАВНЕНИЯ НАПРЯЖЕНИЯ ТРАНСФОРМАТОРА

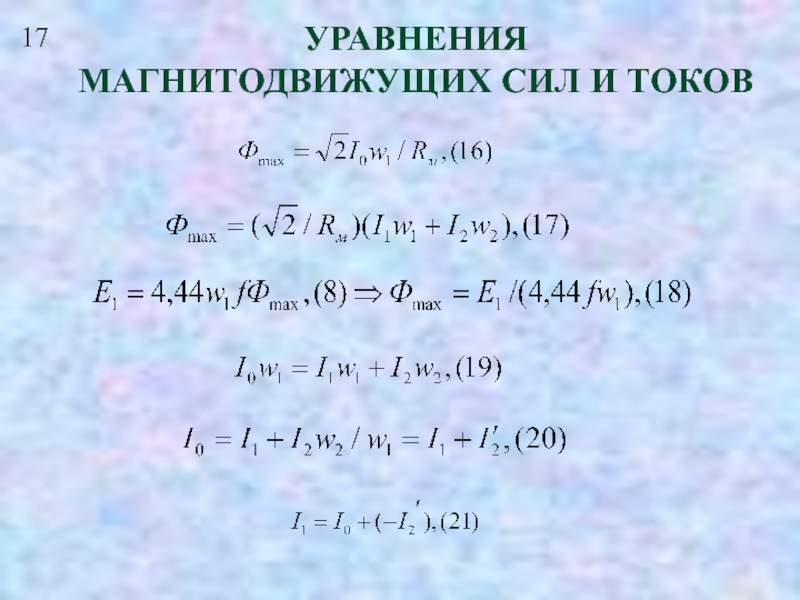

- 17. 17 УРАВНЕНИЯ МАГНИТОДВИЖУЩИХ СИЛ И ТОКОВ
- 18. 18 ПРИВЕДЕНИЕ ВТОРИЧНОЙ ОБМОТКИ ТРАНСФОРМАТОРА К ПЕРВИЧНОЙ
- 19. 19 ПРИВЕДЕНИЕ ПАРАМЕТРОВ ВТОРИЧНОЙ ОБМОТКИ
- 20. 20 СХЕМА ЗАМЕЩЕНИЯ ПРИВЕДЕННОГО ТРАНСФОРМАТОРА
- 21. 21 ОПЫТ ХОЛОСТОГО ХОДА
- 22. 22 СХЕМА ЗАМЕЩЕНИЯ ТРАНСФОРМАТОРА В РЕЖИМЕ ХХ
- 23. 23 ВЕКТОРНАЯ ДИАГРАММА ТРАНСФОРМАТОРА
- 24. СПАСИБО ЗА ВНИМАНИЕ!
