Основные методы поверхностно пластического деформирования (ППД)

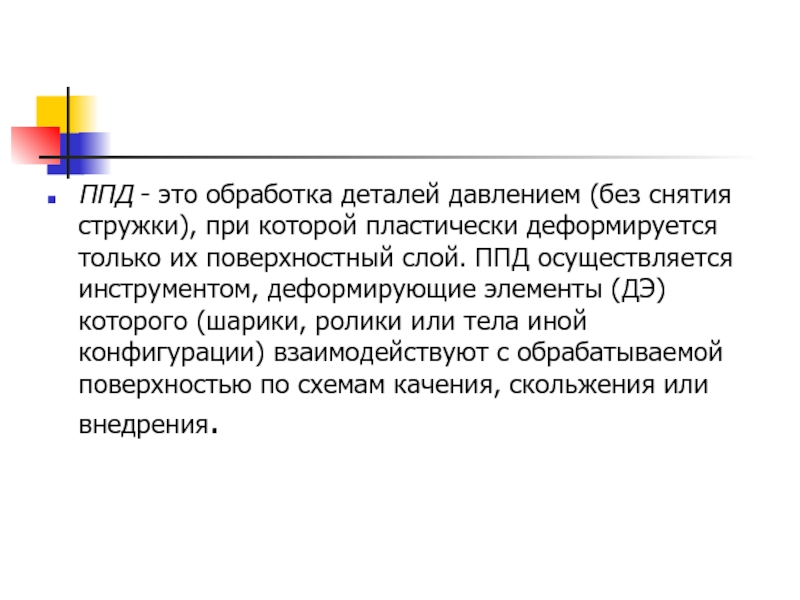

Слайд 2ППД - это обработка деталей давлением (без снятия стружки), при которой
пластически деформируется только их поверхностный слой. ППД осуществляется инструментом, деформирующие элементы (ДЭ) которого (шарики, ролики или тела иной конфигурации) взаимодействуют с обрабатываемой поверхностью по схемам качения, скольжения или внедрения.
Слайд 3При ППД по схеме качения ДЭ (как правило, ролик или шарик)
прижимается к поверхности детали с фиксированной силой Р , перемещается относительно нее, совершая при этом вращение вокруг своей оси. В зоне локального контакта ДЭ с обрабатываемой поверхностью возникает очаг пластической деформация (далее очаг деформации - ОД), который перемещается вместе с инструментом, благодаря чему поверхностный слой последовательно деформируется на глубину h , равную глубине распространения ОД. Размеры ОД зависят от технологических факторов обработки - силы Р, формы и размеров ДЭ, подачи, твердости обрабатываемого материала и др.
Слайд 4
Схема обработки детали по схеме качение
Слайд 5В соответствии с ГОСТ 18296-72 поверхностное пластическое деформирование при качении инструмента
по поверхности деформируемого материала называется накатыванием. В свою очередь, накатывание подразделяется на обкатывание и раскатывание в зависимости от того, какие поверхности обрабатываются: выпуклые (валы, галтели), плоские или вогнутые (например, отверстия).

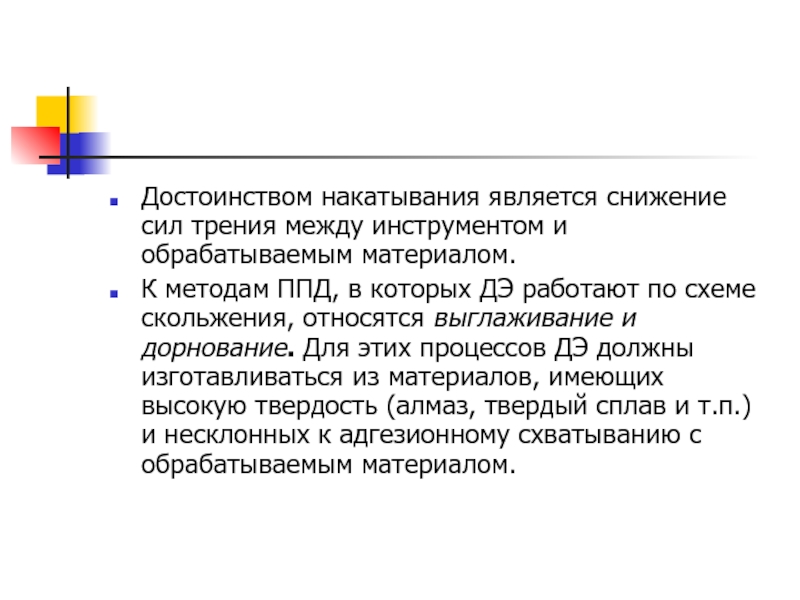

Слайд 6Достоинством накатывания является снижение сил трения между инструментом и обрабатываемым материалом.
К
методам ППД, в которых ДЭ работают по схеме скольжения, относятся выглаживание и дорнование. Для этих процессов ДЭ должны изготавливаться из материалов, имеющих высокую твердость (алмаз, твердый сплав и т.п.) и несклонных к адгезионному схватыванию с обрабатываемым материалом.
Слайд 7Алмазное выглаживание применяется для ППД закаленных сталей и деталей маложестких, т.е.
тогда, когда невозможно применить обработку накатыванием. Недостатком выглаживания является низкая производительность и невысокая стойкость инструмента.
Слайд 8Дорнование - это деформирующее протягивание, калибрование, применяется для обработки отверстий. Это
высокопроизводительный процесс, сочетающий в себе возможности чистовой, упрочняющей, калибрующей и формообразующей обработки. Формообразующая обработка применяется для получения на поверхности детали мелких шлицов и других рифлений. Толщина упрочненного слоя при дорновании регулируется натягом, т.е. разностью диаметров дорпа «D» и отверстия «d» заготовки
Слайд 9
Схема обработки детали алмазным выглаживанием.
Слайд 11Методы накатывания, выглаживания и деформирующего протягивания относятся к методам статического поверхностного
деформирования. Характерным признаком этих методов является стабильность формы и размеров ОД в стационарной фазе процесса.
Наряду с этими методами в машиностроении существует большое число методов ППД, основанных на динамическом (ударном) воздействии инструмента на поверхность детали. В этих процессах инструмент внедряется в поверхностный слой детали перпендикулярно профилю поверхности или под некоторым углом к ней.
Слайд 12Многочисленные удары, наносимые инструментом по детали по заданной программе или хаотично,
оставляют на ней большое число локальных пластических отпечатков, которые в результате покрывают (с перекрытием или без него) всю поверхность. Размеры очага деформации зависят от материала детали, размеров и формы инструмента и от энергии удара по поверхности.
Слайд 13.Схема обработки ППД при ударном воздействии инструмента.
Слайд 14К методам ударного ППД относятся чеканка, обработка дробью, виброударная, ультразвуковая, центробежно-ударная
обработка и др.
Дробеструйная обработка (наклеп) осуществляется за счет кинетической энергии потока чугунной, стальной или другой дроби, который направляется например, роторным дробеметом
Дробеструйная обработка детали
Слайд 15Центробежно-шариковая обработка осуществляется за счет кинетической энергии стальных шариков (роликов), расположенных
на периферии вращения диска
Центробежно-шариковая обработка
Слайд 16При вращении диска под действием центробежной силы шарики отбрасываются к периферии
обода, взаимодействуют с обрабатываемой поверхностью и отбрасываются внутрь гнезда.
Поверхностное пластическое деформирование:
повышает плотность дислокаций в упрочненном слое;
измельчает исходную структуру;
повышает величину твердости поверхности;
уменьшает величину шероховатости;
повышает износостойкость деталей;
возрастает сопротивление схватыванию;
увеличивается придел выносливости
Слайд 17Расчет глубины деформационного упрочнения поверхностного слоя
Упрочненный слой - это слой, параметры
состояния которого отличаются от параметров основного материала. Однако граница раздела упрочненного и основного материала сильно размыта из-за того, что контролируемый параметр изменяется вблизи этой границы с весьма малым градиентом. Поэтому толщина упрочненного слоя определяется всегда с погрешностью, величина которой зависит от метода измерения и присущих ему погрешностей. Совершенно ясно, что первые признаки искажения кристаллической структуры будут обнаружены физическими методами исследования на большей глубине, чем первые признаки увеличения микротвердости или искажения координатной сетки. В связи с этим понятие толщины упрочненного слоя является достаточно условным, а числовые значения, приведенные в различных источниках, могут отличаться на десятки процентов.
С позиций механики деформирования глубина упрочнения определяется границей очага деформации. Таким образом, для точного прогнозирования глубины упрочнения имеет значение адекватность теоретической модели и связанная с ней конструкция поля напряжений (деформаций).
Слайд 18Упрощенная схема поля напряжения
Слайд 19Точка А/, которая легко выявляется профилографированием очага деформации, определяет длину L
передней внеконтактной поверхности волны ВА/.A/K/Д/С/- граница области развитых пластических деформаций, нижняя точка которой определяет толщину упрочняемого слоя h. Поля деформаций, расположенные ниже этой точки, не вызывают заметного изменения сопротивления металла пластическим деформациям. Линии ВК/ и КА/ подходят к ВА/ под углом .

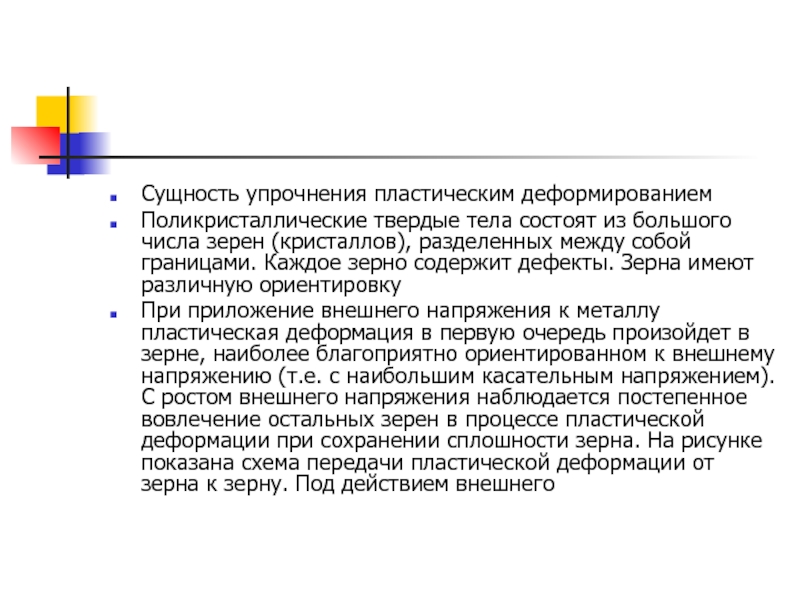

Слайд 21Сущность упрочнения пластическим деформированием
Поликристаллические твердые тела состоят из большого числа зерен
(кристаллов), разделенных между собой границами. Каждое зерно содержит дефекты. Зерна имеют различную ориентировку
При приложение внешнего напряжения к металлу пластическая деформация в первую очередь произойдет в зерне, наиболее благоприятно ориентированном к внешнему напряжению (т.е. с наибольшим касательным напряжением). С ростом внешнего напряжения наблюдается постепенное вовлечение остальных зерен в процессе пластической деформации при сохранении сплошности зерна. На рисунке показана схема передачи пластической деформации от зерна к зерну. Под действием внешнего
Слайд 22сдвигающего напряжения дислокации генерируемые активным источником В, приходят к границе зерна
и задерживаются около нее. По мере накопления дислокаций у точки «Р» растет напряжение. Однако этого недостаточно, чтобы перейти из одного зерна в другое через границу MN. Поэтому распространение скольжения от одного зерна к другому осуществляется за счет того, что при достижении определенного значения напряжения в точке «P» возбуждается источник дислокации в соседнем зерне, например в точке А.
Слайд 23Схема инициирования скольжения (или двойникования) в соседнем зерне поликристалла некоторой точке
А, удаленной от вершины плоского нагромождения дислокаций р на расстояние r1
Слайд 24Движение дислокаций, генерируемых источником А, будет происходить по наиболее благоприятно ориентированной
плоскости скольжения.
Рассмотренный механизм торможения дислокаций у границ зерна называется барьерным упрочнением.
Упрочнение более интенсивно происходит на границах зерен, мелкое зерно упрочняется интенсивнее крупного.
Напряжение текучести «» в зерне диаметром «d», в соответствие с соотношениями Холла- Петча, зависит от составляющих:
где: (0- напряжение как результат сопротивления движению дислокаций в теле зерна, не зависящего от размера зерна (внутренне трение);
к- константа, характеризующая трудность эстафетной передачи пластической деформации от зерна к зерну.
Напряжении текучести (сопротивление деформации) возрастает с уменьшением размера зерна не из-за наличия границы самой по себе, а из-за взаимодействия между зернами, разделенными этой границей.
Слайд 25Если дислокация надежно задерживается границей и возможности эстафетной передачи деформации ограничены,
то деформация локализуется в микрообъемах, а напряжение текучести возрастает.
Существенная локализация деформаций повышает концентрацию напряжений, что приводит к преждевременному разрушению, т.е. снижению пластичности.
Наряду с величиной зерна на деформационное упрочнение металлов большое влияние оказывает количество и размер внутризеренных блоков (ячеек). С повышением степени деформации и роста плотности дислокаций происходит дробление зерна на блоки по плоскостям скопления дислокаций.
Наряду с дроблением зерна на блоки происходит разориентация блоков по границам на некоторый угол . При ( (2,5…5)0 граница блоков оказывает сопротивление движению дислокаций.
По типу сопротивления дислокаций «леса». Если ( (2…5)0, то границы блоков становятся местом скопления дислокаций, повышающими деформирующее напряжение.
