OPTIHEAT презентация
Содержание
- 1. OPTIHEAT
- 2. Низкотемпературная система Интеллектуальная система для низкотемпературного водяного
- 3. Перераспределение Перераспределение тепла: избыток тепла в одной
- 4. Использование энергии Низкая температура позволяет использовать большее
- 5. В бетонное основание В проложенные каналы В
- 6. Установка труб Трубы укладываются вдоль внешних стен, не в одной комнате за другой
- 7. Трубы выполнены из каучука на основе
- 8. Система – центральный элемент Камера расширения
- 9. Пример – Вилла Нильссон Трубы встроены
- 10. Пример – HP Flügger HP Flügger была
Низкотемпературная система Интеллектуальная система для низкотемпературного водяного напольного отопления Температура воды превышает комнатную температуру лишь на несколько градусов Хорошие условия для подключения к тепловому насосу Низкая температура способствует
Слайд 2Низкотемпературная система
Интеллектуальная система для низкотемпературного водяного напольного отопления
Температура воды превышает комнатную
температуру лишь на несколько градусов
Хорошие условия для подключения к тепловому насосу
Хорошие условия для подключения к тепловому насосу
Низкая температура способствует низкому энергопотреблению посредством снижения передачи и перераспределения тепла
Слайд 3Перераспределение
Перераспределение тепла: избыток тепла в одной комнате направляется в зоны с
недостатком тепла или накапливается
В традиционной системе перераспределение невозможно из-за клапанов термостата
Максимальное перераспределение на больших площадях, например, на вилле
В традиционной системе перераспределение невозможно из-за клапанов термостата
Максимальное перераспределение на больших площадях, например, на вилле
Слайд 4Использование энергии
Низкая температура позволяет использовать большее количество «свободного тепла», чем это
возможно при использовании других систем.
Теплая поверхность пола позволяет снизить температуру воздуха при сохранении той же эквивалентной температуры.
Снижение температуры на 1°C позволяет снизить затраты на энергопотребление на 5%.

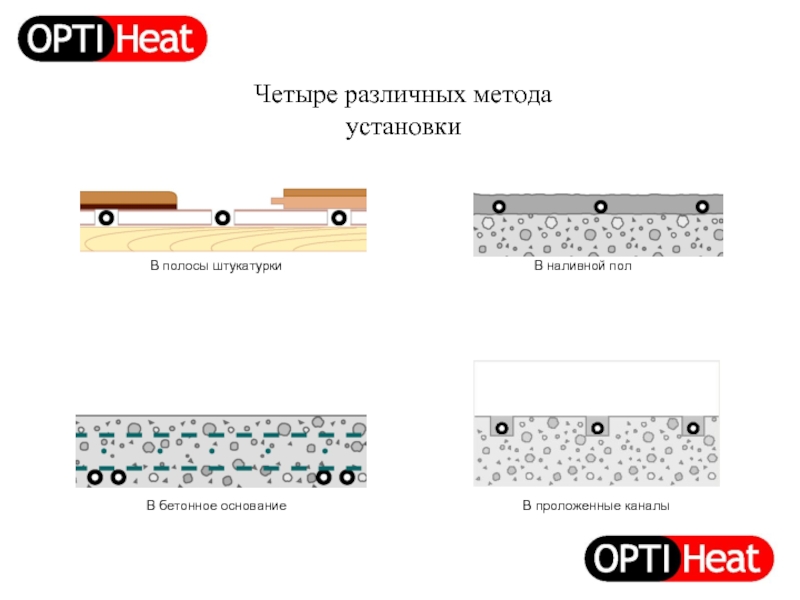

Слайд 5В бетонное основание
В проложенные каналы
В наливной пол
В полосы штукатурки
Четыре различных
метода установки
Слайд 7

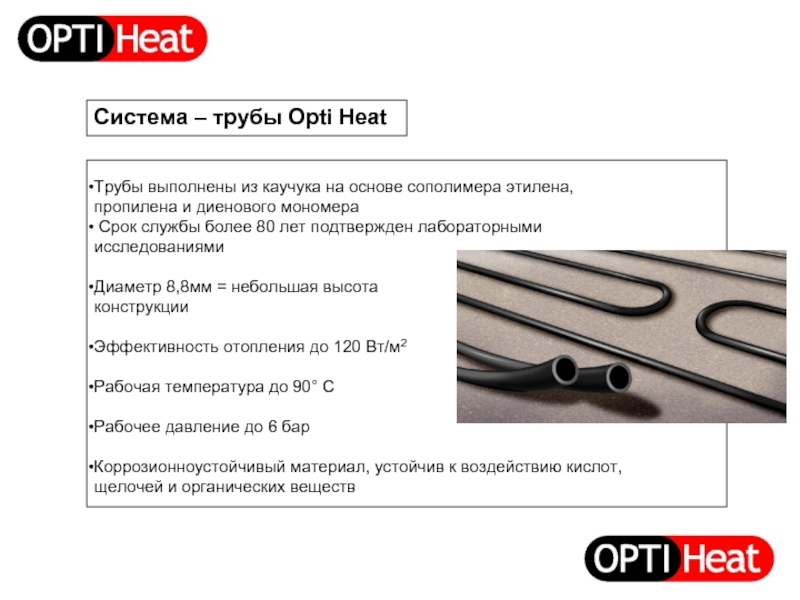

Трубы выполнены из каучука на основе сополимера этилена, пропилена и диенового
мономера
Срок службы более 80 лет подтвержден лабораторными исследованиями
Диаметр 8,8мм = небольшая высота конструкции
Эффективность отопления до 120 Вт/м2
Рабочая температура до 90° C
Рабочее давление до 6 бар
Коррозионноустойчивый материал, устойчив к воздействию кислот, щелочей и органических веществ
Срок службы более 80 лет подтвержден лабораторными исследованиями
Диаметр 8,8мм = небольшая высота конструкции
Эффективность отопления до 120 Вт/м2
Рабочая температура до 90° C
Рабочее давление до 6 бар
Коррозионноустойчивый материал, устойчив к воздействию кислот, щелочей и органических веществ
Система – трубы Opti Heat
Слайд 8
Система – центральный элемент
Камера расширения
Циркуляционный насос
Электрический отопитель
Теплообменник
Цифровой термостат
Приемное устройство
Предохранительный клапан
Автоматический предохранительный
клапан
Манометр
Наполнительный клапан
Запорный клапан
Манометр
Наполнительный клапан
Запорный клапан
* Поставляется в комплекте с электронагревателем или теплообменником.
Слайд 9Пример – Вилла Нильссон
Трубы встроены с наливной пол.
Тепло подается с
помощью теплового насоса, качающего грунтовые воды.
В системе поддерживается постоянная циркуляция для обеспечения перераспределения между нижним и цокольным этажами.
ЭНЕРГОПОТРЕБЛЕНИЕ
Общее энергопотребление за год составляет 24 000 кВт/ч. Для обогрева и вентиляции предполагается использовать 12 000 кВт/ч, что эквивалентно 32 киловатт-час/м².
В системе поддерживается постоянная циркуляция для обеспечения перераспределения между нижним и цокольным этажами.
ЭНЕРГОПОТРЕБЛЕНИЕ
Общее энергопотребление за год составляет 24 000 кВт/ч. Для обогрева и вентиляции предполагается использовать 12 000 кВт/ч, что эквивалентно 32 киловатт-час/м².
Слайд 10Пример – HP Flügger
HP Flügger была приобретена самая эффективная система из
существующих.
Резиновые трубы OptiHeat и тепловые насосы.
Объем строительства 56 000 кубических метров, площадь поверхности 6 200 м².
Энергопотребление :отопление включая освещение
18 киловатт-час/м².
Резиновые трубы OptiHeat и тепловые насосы.
Объем строительства 56 000 кубических метров, площадь поверхности 6 200 м².
Энергопотребление :отопление включая освещение
18 киловатт-час/м².
