Учебные вопросы: Остаточное затухание канала ТЧ. 2. Частотная характеристика остаточного затухания канала ТЧ. 3. Мощность (напряжение) шума в канале ТЧ. 4. Защищенность между направлениями передачи

Слайд 1ВОЕННО-СПЕЦИАЛЬНАЯ ПОДГОТОВКА специальность № 521300 Тема № 6 Аналоговые системы передачи Занятие № 15 Определение, нормирование и схемы измерения электрических параметров каналов

ТЧ

Слайд 2

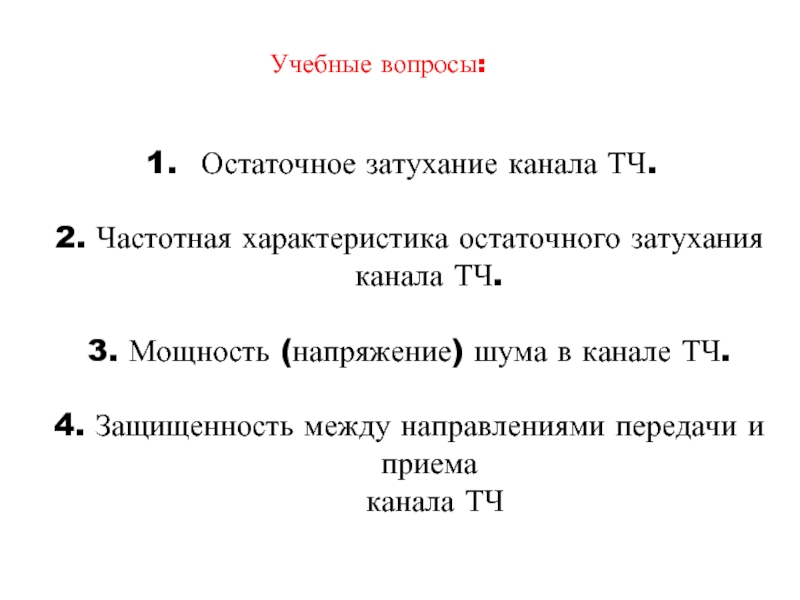

Учебные вопросы:

Остаточное затухание канала ТЧ.

2. Частотная характеристика остаточного затухания канала ТЧ.

3.

Мощность (напряжение) шума в канале ТЧ.

4. Защищенность между направлениями передачи и приема
канала ТЧ

Слайд 3
Остаточное затухание канала ТЧ.

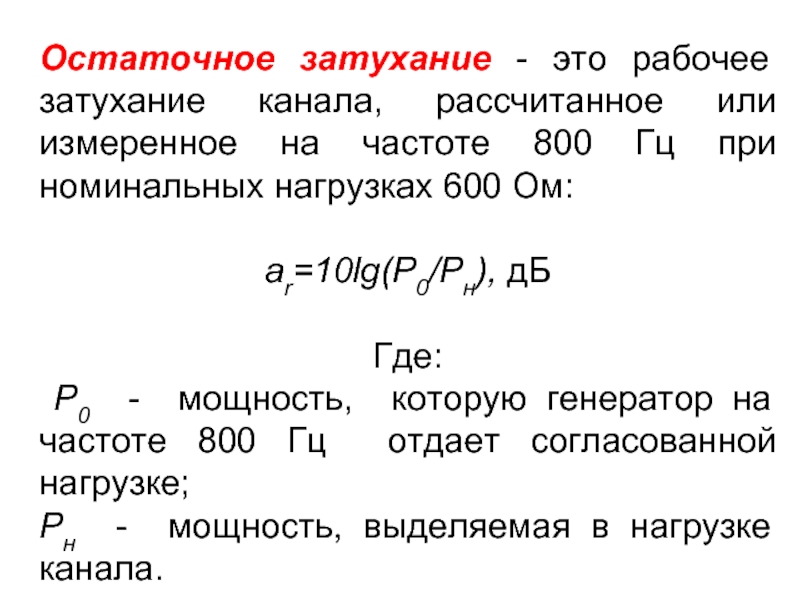

Слайд 4Остаточное затухание - это рабочее затухание канала, рассчитанное или измеренное на

частоте 800 Гц при номинальных нагрузках 600 Ом:

аr=10lg(P0/Pн), дБ

Где:
Р0 - мощность, которую генератор на частоте 800 Гц отдает согласованной нагрузке;
Рн - мощность, выделяемая в нагрузке канала.

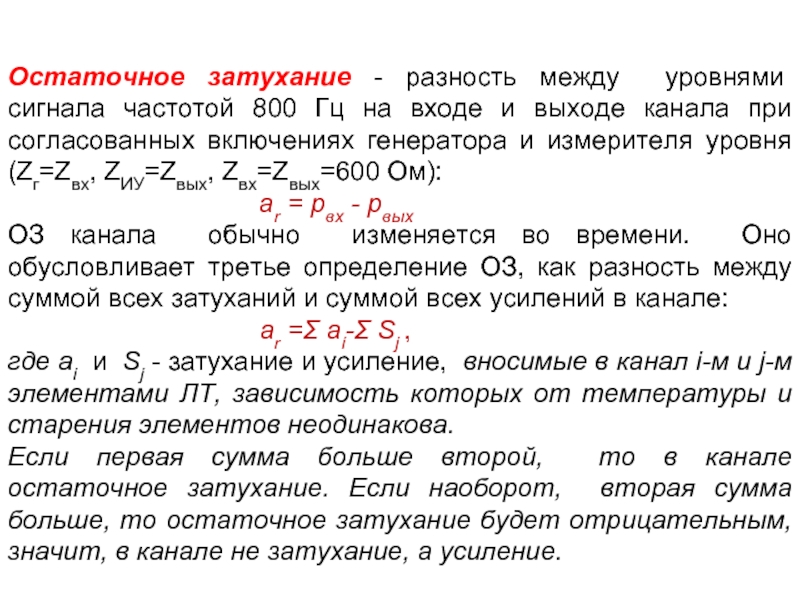

Слайд 5Остаточное затухание - разность между уровнями сигнала частотой 800 Гц на

входе и выходе канала при согласованных включениях генератора и измерителя уровня (Zг=Zвх, ZИУ=Zвых, Zвх=Zвых=600 Ом):
ar = pвх - pвых
ОЗ канала обычно изменяется во времени. Оно обусловливает третье определение ОЗ, как разность между суммой всех затуханий и суммой всех усилений в канале:
ar =Σ ai-Σ Sj ,
где ai и Sj - затухание и усиление, вносимые в канал i-м и j-м элементами ЛТ, зависимость которых от температуры и старения элементов неодинакова.
Если первая сумма больше второй, то в канале остаточное затухание. Если наоборот, вторая сумма больше, то остаточное затухание будет отрицательным, значит, в канале не затухание, а усиление.

Слайд 6Нормирование.
Номинальные значения относительных уровней и остаточных затуханий нормируются для различных режимов

на частоте 800 Гц.



Слайд 7Схема измерения ОЗ.


Слайд 82. Частотная характеристика остаточного затухания канала ТЧ.

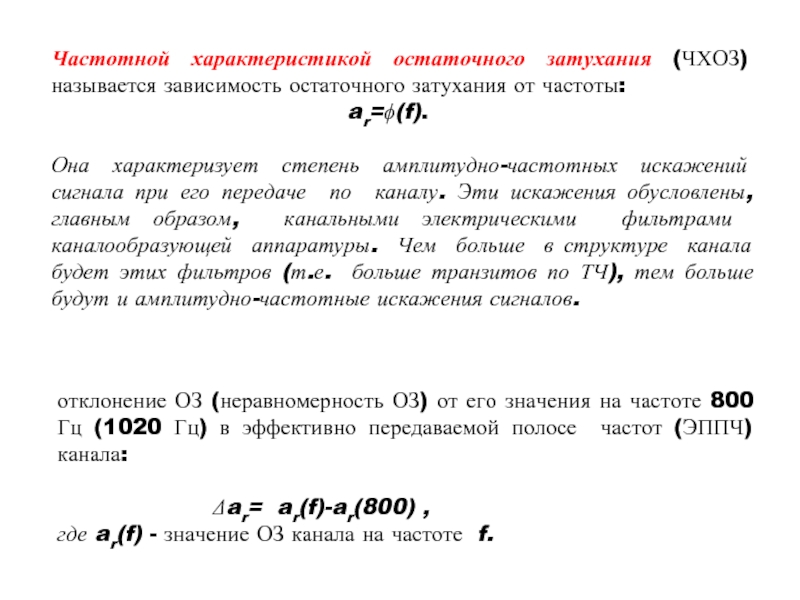

Слайд 9Частотной характеристикой остаточного затухания (ЧХОЗ) называется зависимость остаточного затухания от частоты:

ar=ϕ(f).

Она характеризует степень амплитудно-частотных искажений сигнала при его передаче по каналу. Эти искажения обусловлены, главным образом, канальными электрическими фильтрами каналообразующей аппаратуры. Чем больше в структуре канала будет этих фильтров (т.е. больше транзитов по ТЧ), тем больше будут и амплитудно-частотные искажения сигналов.

отклонение ОЗ (неравномерность ОЗ) от его значения на частоте 800 Гц (1020 Гц) в эффективно передаваемой полосе частот (ЭППЧ) канала:

Δar= ar(f)-ar(800) ,
где ar(f) - значение ОЗ канала на частоте f.

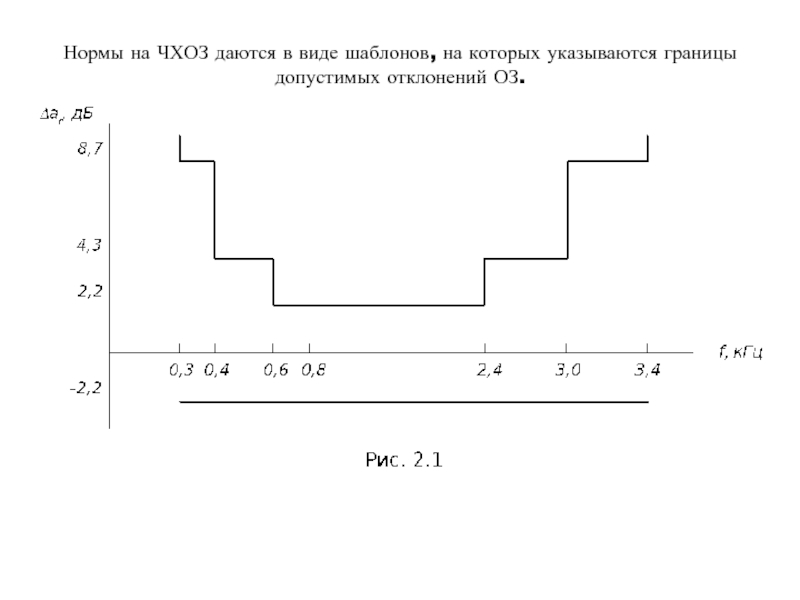

Слайд 10Нормы на ЧХОЗ даются в виде шаблонов, на которых указываются границы

допустимых отклонений ОЗ.



Слайд 113. Мощность (напряжение) шума в канале ТЧ.

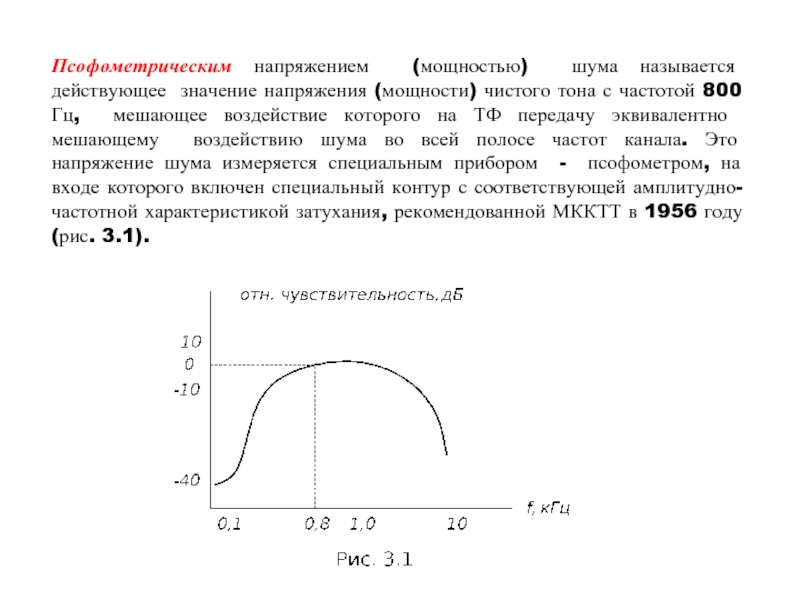

Слайд 12Псофометрическим напряжением (мощностью) шума называется действующее значение напряжения (мощности) чистого тона

с частотой 800 Гц, мешающее воздействие которого на ТФ передачу эквивалентно мешающему воздействию шума во всей полосе частот канала. Это напряжение шума измеряется специальным прибором - псофометром, на входе которого включен специальный контур с соответствующей амплитудно-частотной характеристикой затухания, рекомендованной МККТТ в 1956 году (рис. 3.1).

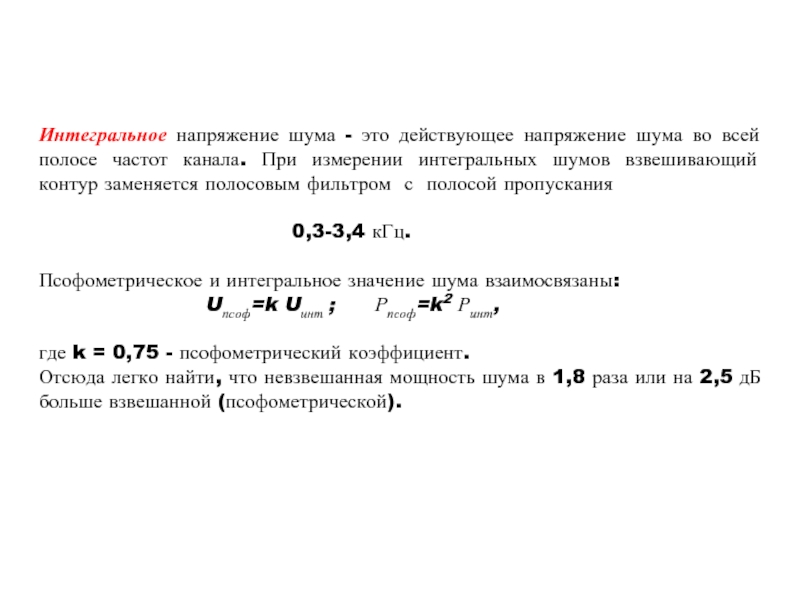

Слайд 13Интегральное напряжение шума - это действующее напряжение шума во всей полосе

частот канала. При измерении интегральных шумов взвешивающий контур заменяется полосовым фильтром с полосой пропускания

0,3-3,4 кГц.

Псофометрическое и интегральное значение шума взаимосвязаны:
Uпсоф=k Uинт ; Рпсоф=k2 Ринт,

где k = 0,75 - псофометрический коэффициент.
Отсюда легко найти, что невзвешанная мощность шума в 1,8 раза или на 2,5 дБ больше взвешанной (псофометрической).

Слайд 14Применяют следующие обозначения:

0,5 мВ0 - 0,5 милливольт в точке относительного уровня

0 дБ (невзвешанный);

4 пВт0п - 4 пиковатта в точке нулевого относительного уровня псофометрических (взвешанный);

-42 дБ0 - уровень -42 дБ в точке нулевого относительного уровня (невзвешанный).

Слайд 15Нормирование.

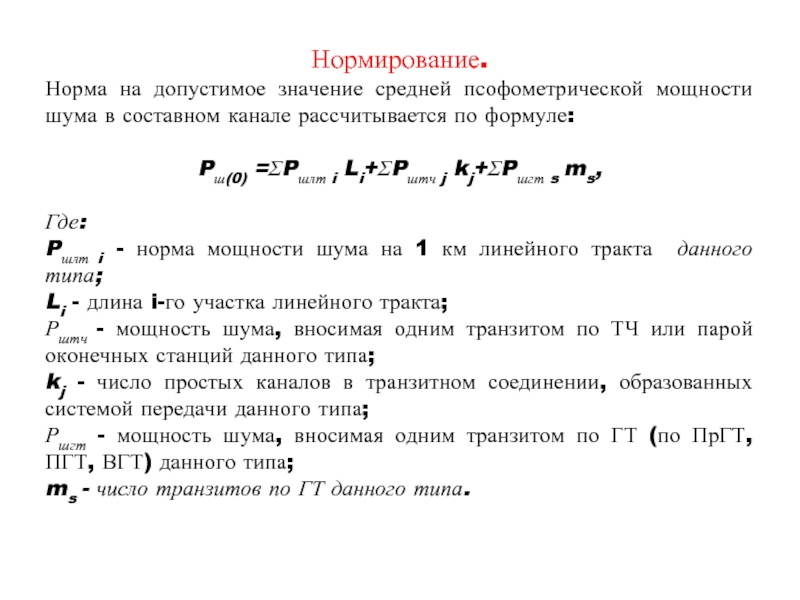

Норма на допустимое значение средней псофометрической мощности шума в составном канале

рассчитывается по формуле:

Pш(0) =ΣPшлт i Li+ΣPштч j kj+ΣPшгт s ms,

Где:
Pшлт i - норма мощности шума на 1 км линейного тракта данного типа;
Li - длина i-го участка линейного тракта;
Рштч - мощность шума, вносимая одним транзитом по ТЧ или парой оконечных станций данного типа;
kj - число простых каналов в транзитном соединении, образованных системой передачи данного типа;
Ршгт - мощность шума, вносимая одним транзитом по ГТ (по ПрГТ, ПГТ, ВГТ) данного типа;
ms - число транзитов по ГТ данного типа.

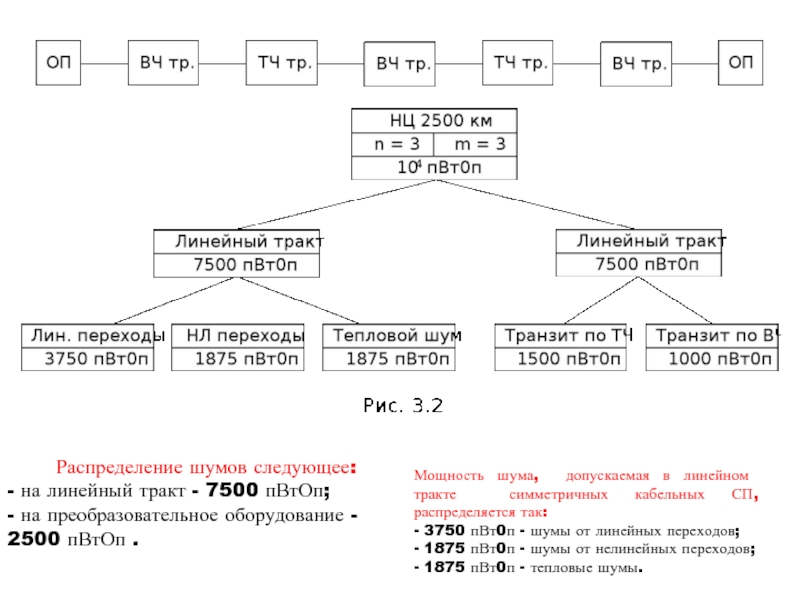

Слайд 16Распределение шумов следующее:
- на линейный тракт - 7500 пВтОп;
- на преобразовательное

оборудование - 2500 пВтОп .

Мощность шума, допускаемая в линейном тракте симметричных кабельных СП, распределяется так:
- 3750 пВт0п - шумы от линейных переходов;
- 1875 пВт0п - шумы от нелинейных переходов;
- 1875 пВт0п - тепловые шумы.

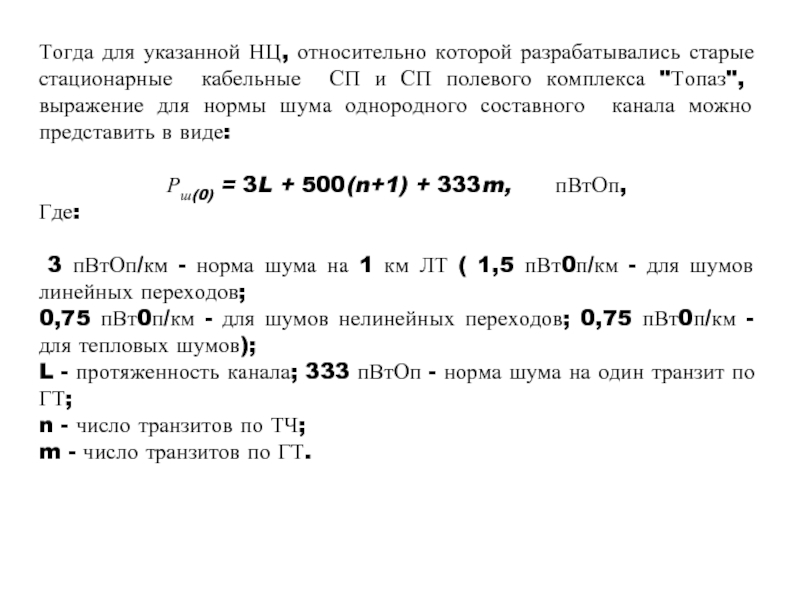

Слайд 17Тогда для указанной НЦ, относительно которой разрабатывались старые стационарные кабельные СП

и СП полевого комплекса "Топаз", выражение для нормы шума однородного составного канала можно представить в виде:

Рш(0) = 3L + 500(n+1) + 333m, пВтОп,
Где:

3 пВтОп/км - норма шума на 1 км ЛТ ( 1,5 пВт0п/км - для шумов линейных переходов;
0,75 пВт0п/км - для шумов нелинейных переходов; 0,75 пВт0п/км - для тепловых шумов);
L - протяженность канала; 333 пВтОп - норма шума на один транзит по ГТ;
n - число транзитов по ТЧ;
m - число транзитов по ГТ.

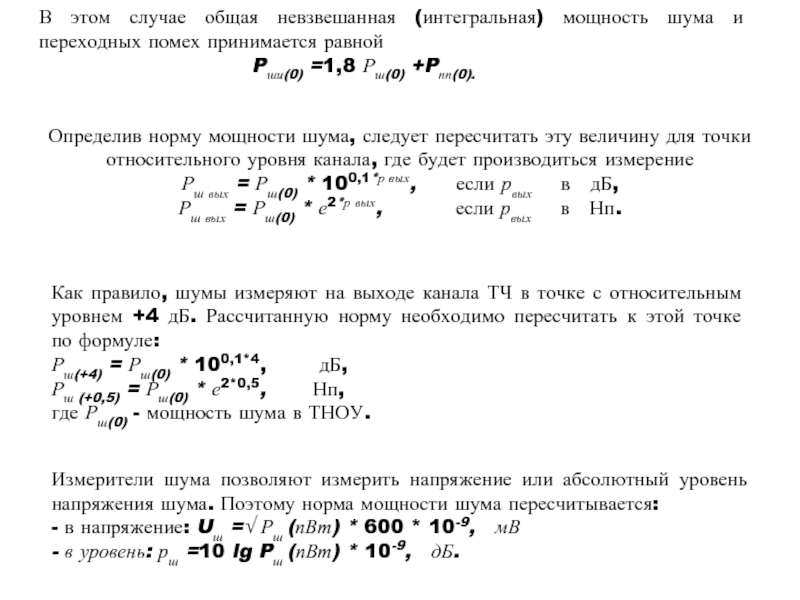

Слайд 18В этом случае общая невзвешанная (интегральная) мощность шума и переходных помех

принимается равной
Pши(0) =1,8 Рш(0) +Pпп(0).

Определив норму мощности шума, следует пересчитать эту величину для точки относительного уровня канала, где будет производиться измерение
Рш вых = Рш(0) * 100,1*р вых, если рвых в дБ,
Рш вых = Рш(0) * е2*р вых, если рвых в Нп.

Как правило, шумы измеряют на выходе канала ТЧ в точке с относительным уровнем +4 дБ. Рассчитанную норму необходимо пересчитать к этой точке по формуле:
Рш(+4) = Рш(0) * 100,1*4, дБ,
Рш (+0,5) = Рш(0) * е2*0,5, Нп,
где Рш(0) - мощность шума в ТНОУ.

Измерители шума позволяют измерить напряжение или абсолютный уровень напряжения шума. Поэтому норма мощности шума пересчитывается:
- в напряжение: Uш =√ Рш (пВт) * 600 * 10-9, мВ
- в уровень: рш =10 lg Pш (пВт) * 10-9, дБ.


Слайд 19Схема измерения напряжения шума



Слайд 204. Защищенность между направлениями передачи и приема
канала

ТЧ

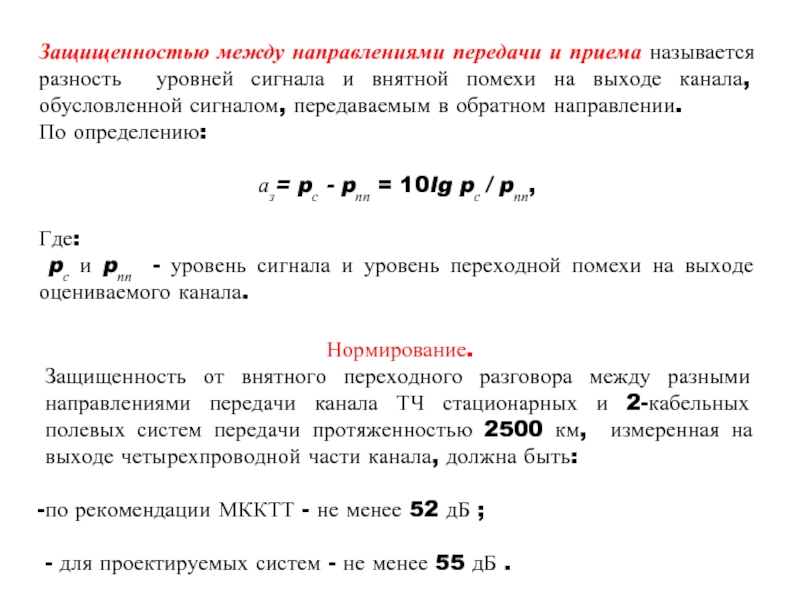

Слайд 21Защищенностью между направлениями передачи и приема называется разность уровней сигнала и

внятной помехи на выходе канала, обусловленной сигналом, передаваемым в обратном направлении.
По определению:

аз= pс - pпп = 10lg pс / pпп,

Где:
pс и pпп - уровень сигнала и уровень переходной помехи на выходе оцениваемого канала.

Нормирование.
Защищенность от внятного переходного разговора между разными направлениями передачи канала ТЧ стационарных и 2-кабельных полевых систем передачи протяженностью 2500 км, измеренная на выходе четырехпроводной части канала, должна быть:

по рекомендации МККТТ - не менее 52 дБ ;

- для проектируемых систем - не менее 55 дБ .

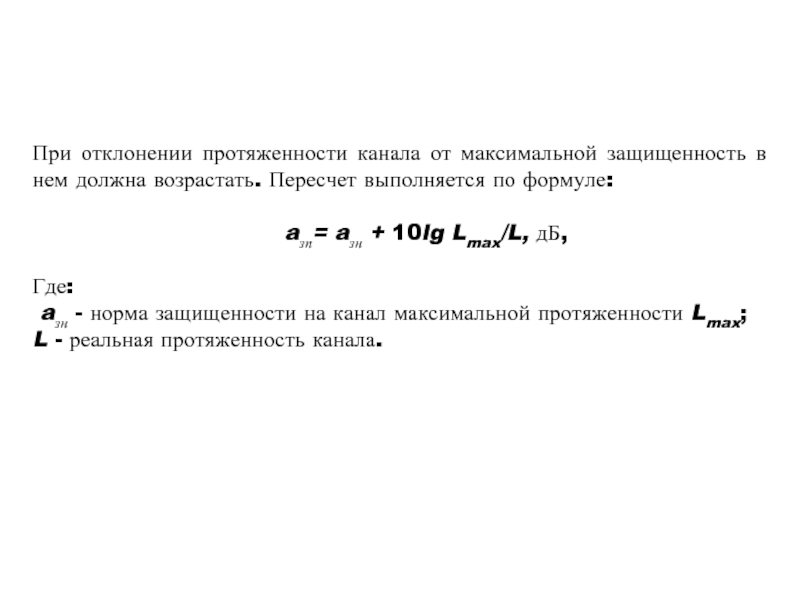

Слайд 22При отклонении протяженности канала от максимальной защищенность в нем должна возрастать.

Пересчет выполняется по формуле:

aзп= aзн + 10lg Lmax/L, дБ,

Где:
aзн - норма защищенности на канал максимальной протяженности Lmax;
L - реальная протяженность канала.

Слайд 23Эксплуатационные нормы защищенности в зависимости от типа кабельной линии и протяженности

канала может быть представлена:

для "ТОПАЗ": aз=26+10lg(1000/L), где L - длина линии;

- для "АЗУР": aз=45+10lg(2500/L),
aз=45+10lg(1000/L),
(при отсутствии транзитов по ТЧ защищенность равна 55 дБ);

для ВСС: aз=52+10lg(2500/L).

Названные нормы распространяются на каналы, образованные одной системой передачи.

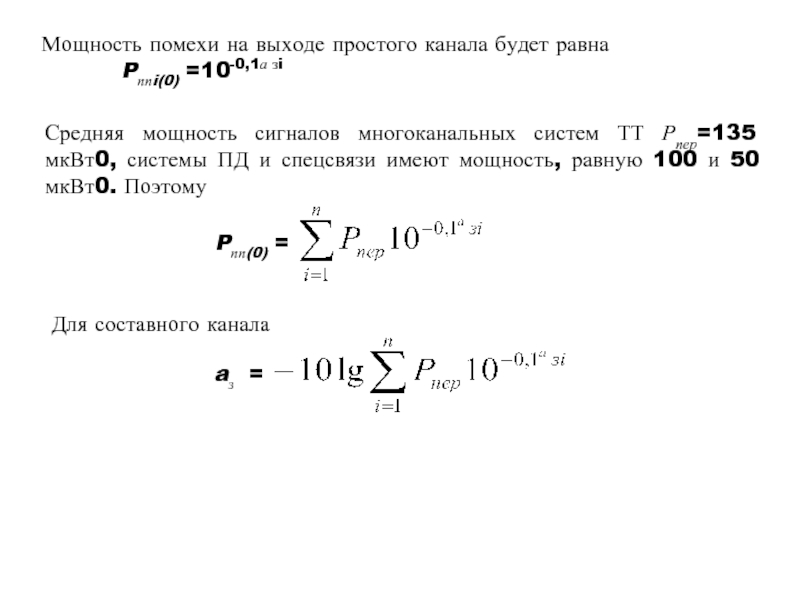

Слайд 24Мощность помехи на выходе простого канала будет равна
Pппi(0)

=10-0,1а зi

Средняя мощность сигналов многоканальных систем ТТ Рпер=135 мкВт0, системы ПД и спецсвязи имеют мощность, равную 100 и 50 мкВт0. Поэтому

Pпп(0) =


Для составного канала

aз =



Слайд 25Схема измерения


Обратная связь
