Огнеупорные и теплоизоляционные материалы презентация

Содержание

Слайд 1ОГНЕУПОРНЫЕ И ТЕПЛОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ

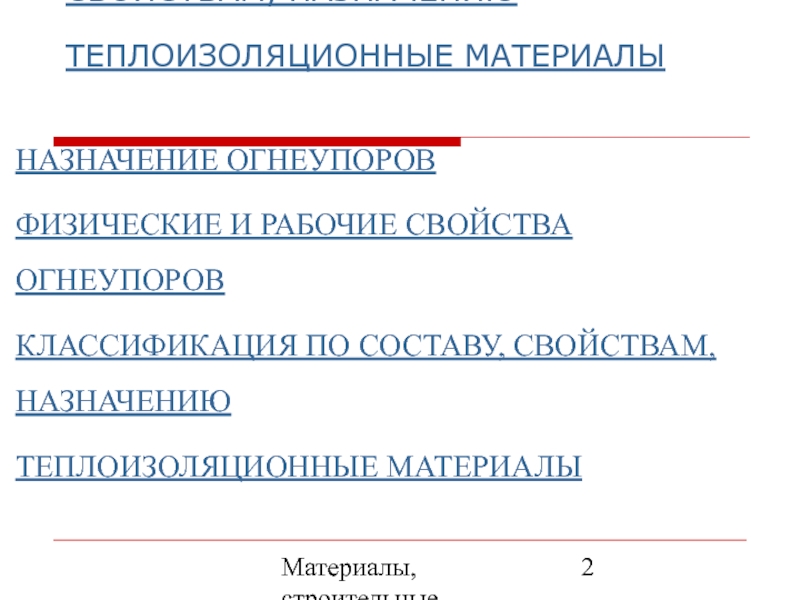

Слайд 2Материалы, строительные элементы печей и утилизация вторичных энергоресурсов


НАЗНАЧЕНИЕ ОГНЕУПОРОВ
ФИЗИЧЕСКИЕ И

РАБОЧИЕ СВОЙСТВА ОГНЕУПОРОВ
КЛАССИФИКАЦИЯ ПО СОСТАВУ, СВОЙСТВАМ, НАЗНАЧЕНИЮ
ТЕПЛОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ

НАЗНАЧЕНИЕ ОГНЕУПОРОВ
ФИЗИЧЕСКИЕ И РАБОЧИЕ СВОЙСТВА ОГНЕУПОРОВ
КЛАССИФИКАЦИЯ ПО СОСТАВУ, СВОЙСТВАМ, НАЗНАЧЕНИЮ
ТЕПЛОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ

Слайд 3Материалы, строительные элементы печей и утилизация вторичных энергоресурсов

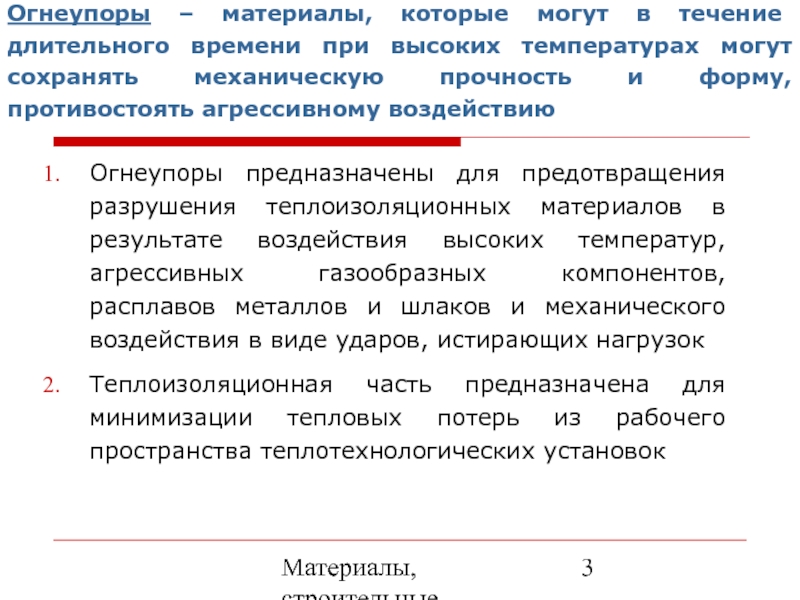

Огнеупоры – материалы, которые

могут в течение длительного времени при высоких температурах могут сохранять механическую прочность и форму, противостоять агрессивному воздействию

Огнеупоры предназначены для предотвращения разрушения теплоизоляционных материалов в результате воздействия высоких температур, агрессивных газообразных компонентов, расплавов металлов и шлаков и механического воздействия в виде ударов, истирающих нагрузок
Теплоизоляционная часть предназначена для минимизации тепловых потерь из рабочего пространства теплотехнологических установок

Слайд 4Материалы, строительные элементы печей и утилизация вторичных энергоресурсов

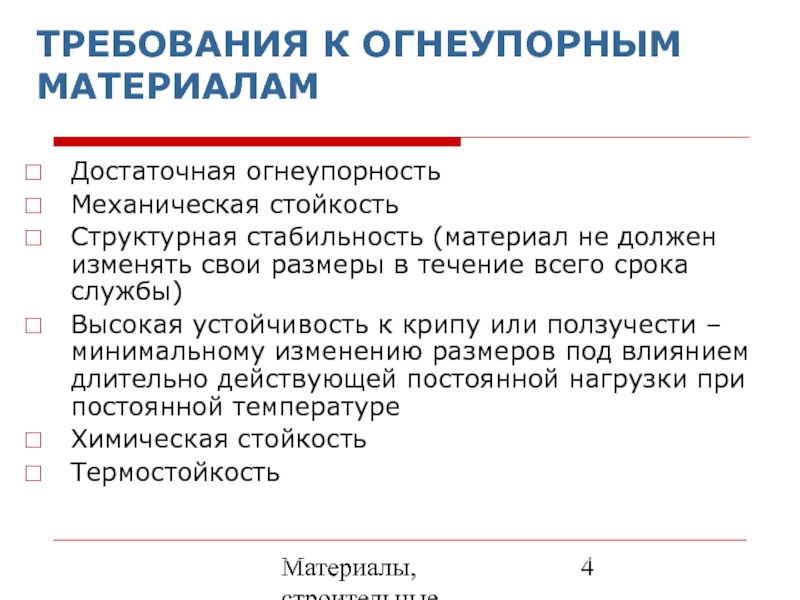

ТРЕБОВАНИЯ К ОГНЕУПОРНЫМ МАТЕРИАЛАМ
Достаточная

огнеупорность
Механическая стойкость
Структурная стабильность (материал не должен изменять свои размеры в течение всего срока службы)
Высокая устойчивость к крипу или ползучести – минимальному изменению размеров под влиянием длительно действующей постоянной нагрузки при постоянной температуре
Химическая стойкость
Термостойкость

Слайд 5Материалы, строительные элементы печей и утилизация вторичных энергоресурсов

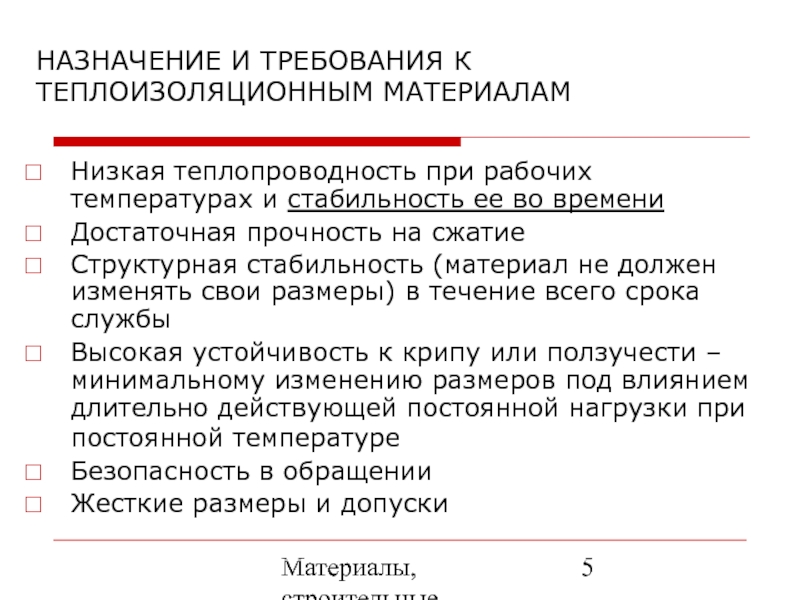

НАЗНАЧЕНИЕ И ТРЕБОВАНИЯ К

ТЕПЛОИЗОЛЯЦИОННЫМ МАТЕРИАЛАМ

Низкая теплопроводность при рабочих температурах и стабильность ее во времени
Достаточная прочность на сжатие
Структурная стабильность (материал не должен изменять свои размеры) в течение всего срока службы
Высокая устойчивость к крипу или ползучести – минимальному изменению размеров под влиянием длительно действующей постоянной нагрузки при постоянной температуре
Безопасность в обращении
Жесткие размеры и допуски

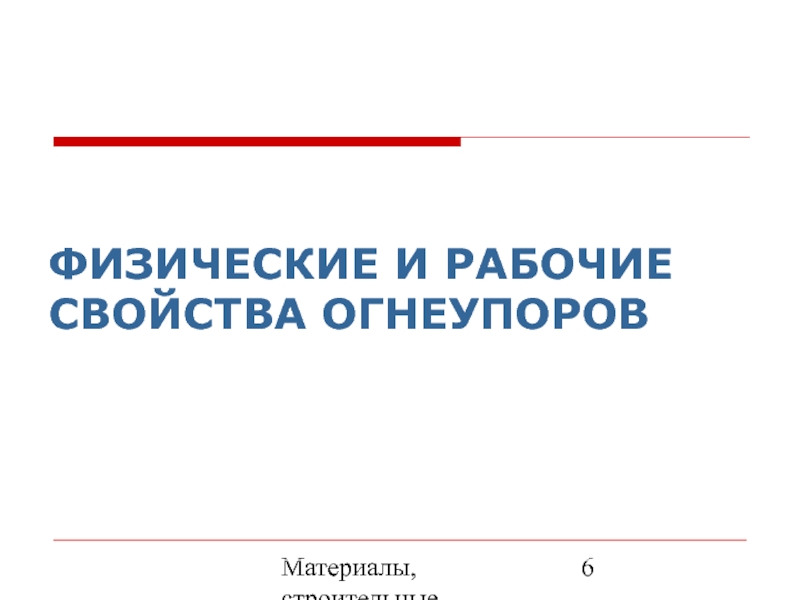

Слайд 6Материалы, строительные элементы печей и утилизация вторичных энергоресурсов
ФИЗИЧЕСКИЕ И РАБОЧИЕ СВОЙСТВА

ОГНЕУПОРОВ

Слайд 7Материалы, строительные элементы печей и утилизация вторичных энергоресурсов

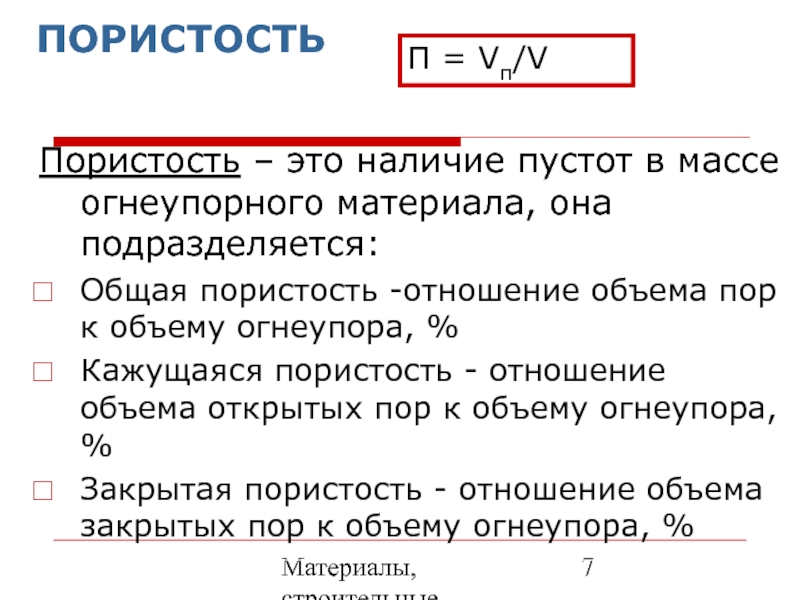

ПОРИСТОСТЬ
Пористость – это наличие

пустот в массе огнеупорного материала, она подразделяется:
Общая пористость -отношение объема пор к объему огнеупора, %
Кажущаяся пористость - отношение объема открытых пор к объему огнеупора, %
Закрытая пористость - отношение объема закрытых пор к объему огнеупора, %

П = Vп/V

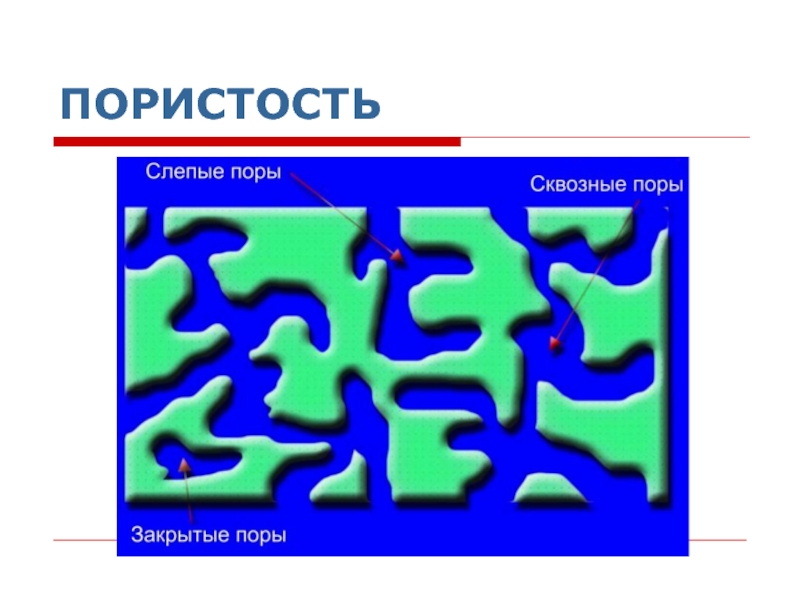

Слайд 8ПОРИСТОСТЬ

Слайд 9Материалы, строительные элементы печей и утилизация вторичных энергоресурсов

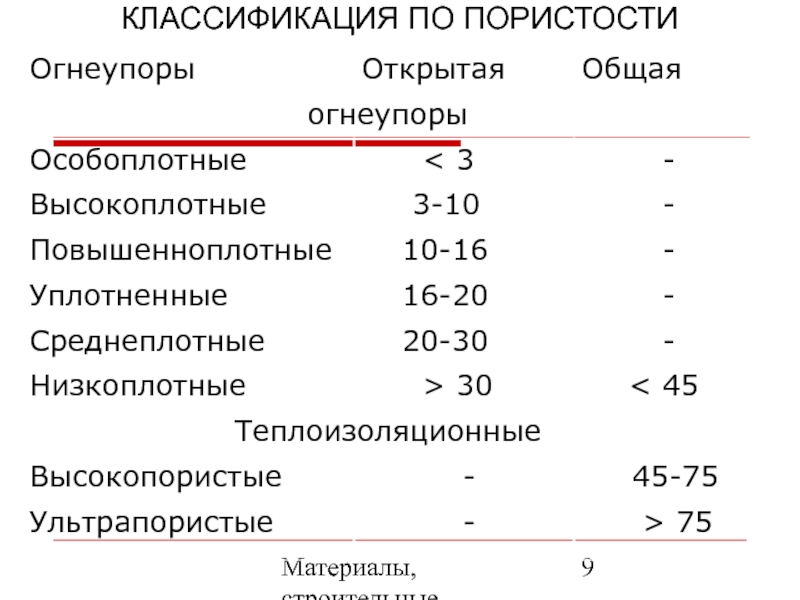

КЛАССИФИКАЦИЯ ПО ПОРИСТОСТИ

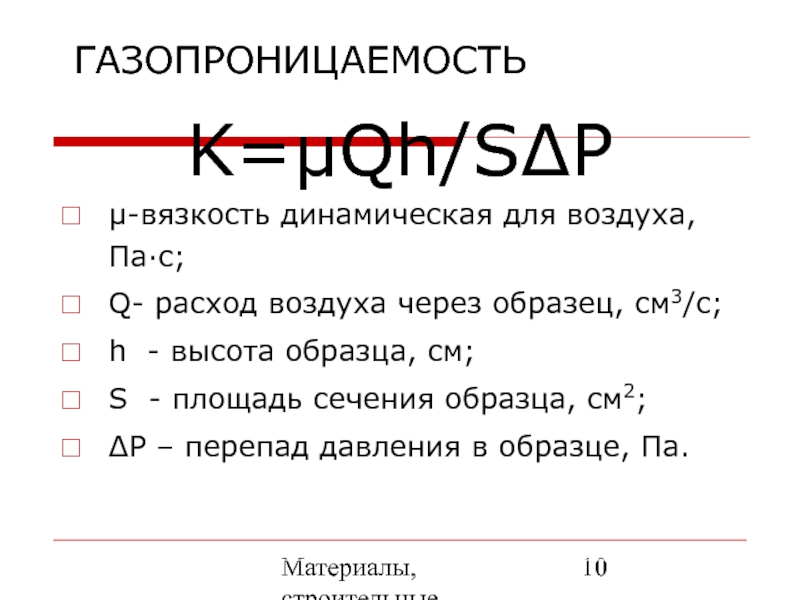

Слайд 10Материалы, строительные элементы печей и утилизация вторичных энергоресурсов
ГАЗОПРОНИЦАЕМОСТЬ
K=μQh/SΔP
μ-вязкость динамическая для воздуха,

Па·с;
Q- расход воздуха через образец, см3/c;
h - высота образца, см;
S - площадь сечения образца, см2;
ΔP – перепад давления в образце, Па.

Слайд 11Материалы, строительные элементы печей и утилизация вторичных энергоресурсов

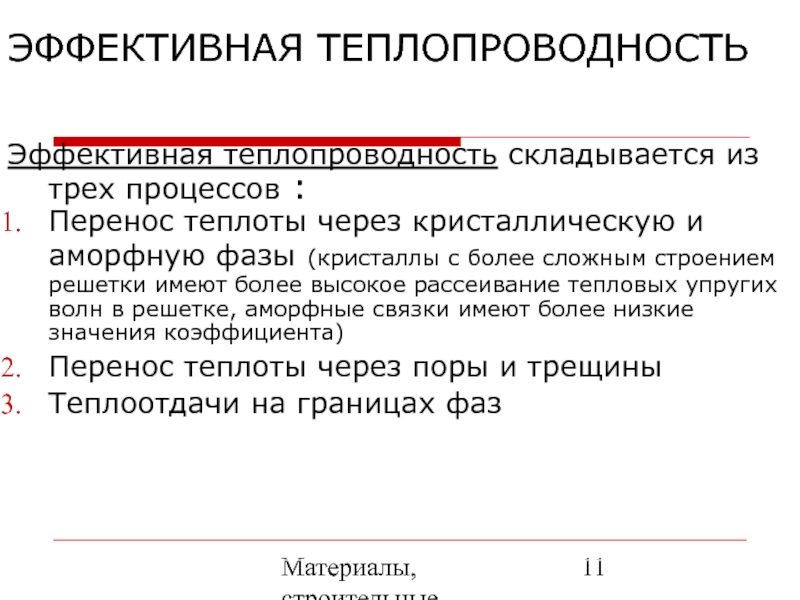

ЭФФЕКТИВНАЯ ТЕПЛОПРОВОДНОСТЬ
Эффективная теплопроводность складывается

из трех процессов :
Перенос теплоты через кристаллическую и аморфную фазы (кристаллы с более сложным строением решетки имеют более высокое рассеивание тепловых упругих волн в решетке, аморфные связки имеют более низкие значения коэффициента)
Перенос теплоты через поры и трещины
Теплоотдачи на границах фаз

Слайд 12Материалы, строительные элементы печей и утилизация вторичных энергоресурсов

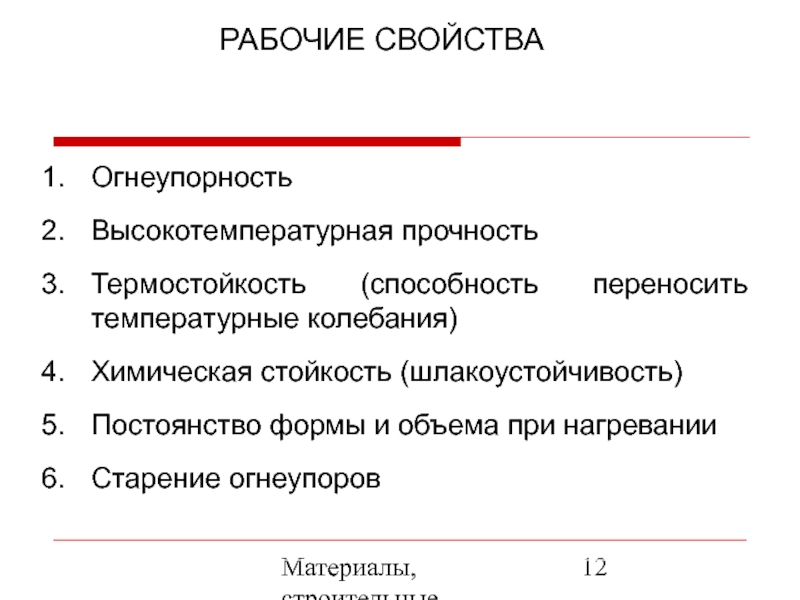

РАБОЧИЕ СВОЙСТВА
Огнеупорность
Высокотемпературная прочность
Термостойкость (способность

переносить температурные колебания)
Химическая стойкость (шлакоустойчивость)
Постоянство формы и объема при нагревании
Старение огнеупоров

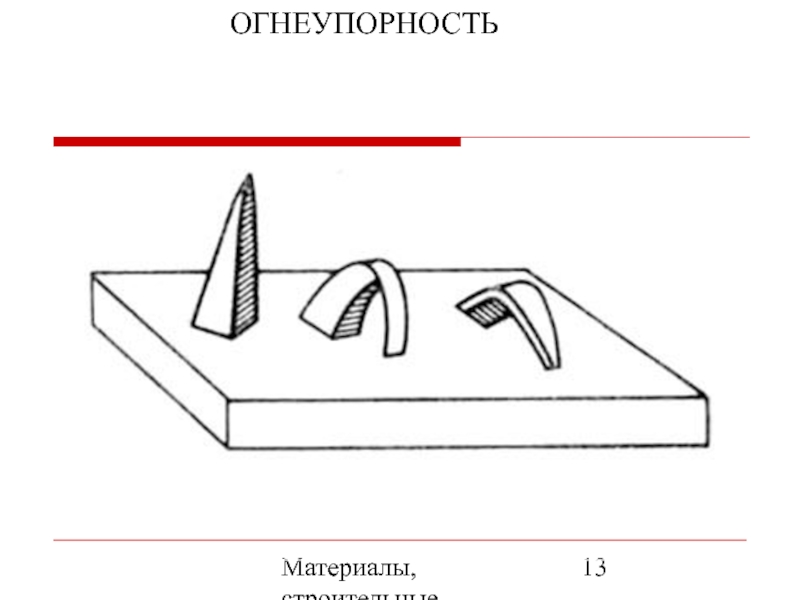

Слайд 13Материалы, строительные элементы печей и утилизация вторичных энергоресурсов
Огнеупорность — это температура

Tогн, при которой образец огнеупора стандартных размеров (30мм*8*2) и формы (пироскоп), нагреваемый в стандартных условиях, деформируется под действием силы тяжести по сравнению с эталонными.

ОГНЕУПОРНОСТЬ

Слайд 14Материалы, строительные элементы печей и утилизация вторичных энергоресурсов

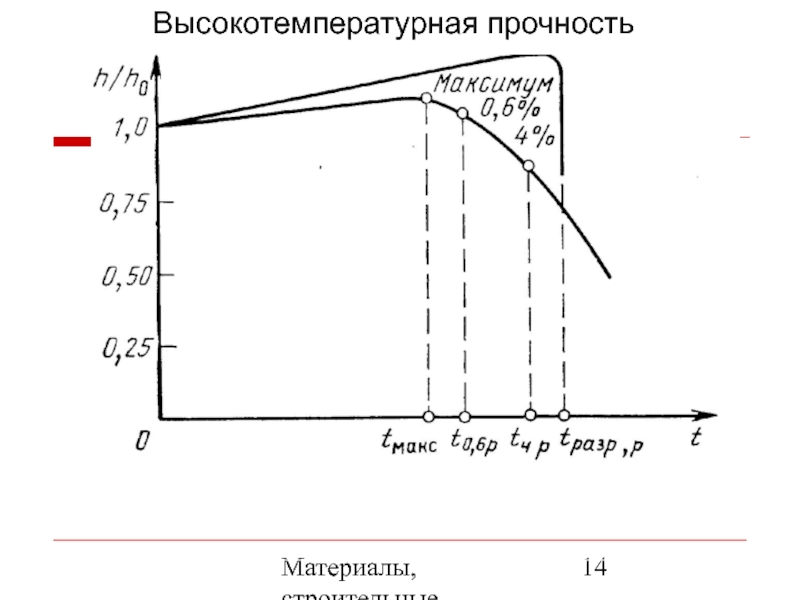

Характер кривых относительной высоты

огнеупорного образца от температуры зависит от макроструктуры огнеупора и физико-химических процессов, протекающих при повышении температуры.

Высокотемпературная прочность

Слайд 15Материалы, строительные элементы печей и утилизация вторичных энергоресурсов

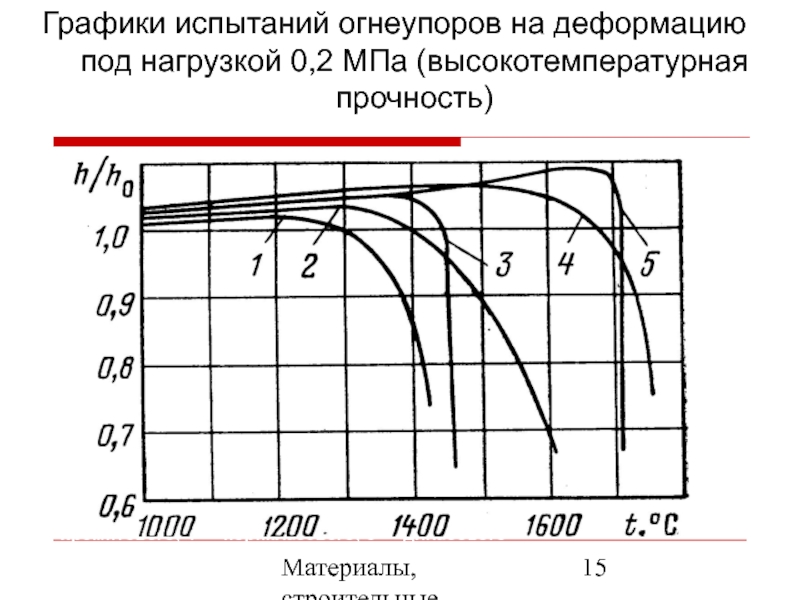

Деформация под нагрузкой при

нагреве огнеупоров с разной макроструктурой:
1, 2 — шамотного соответственно класса Б и А;
3 — хромитового; 4 — периклазового; 5 — динасового

Графики испытаний огнеупоров на деформацию под нагрузкой 0,2 МПа (высокотемпературная прочность)

Слайд 16Материалы, строительные элементы печей и утилизация вторичных энергоресурсов
Прочность на сжатие

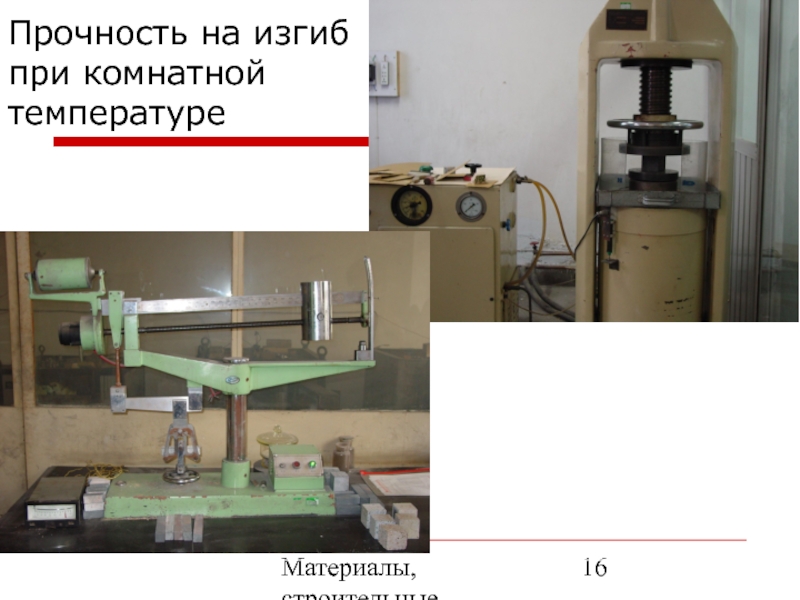

Прочность на

изгиб при комнатной температуре

Слайд 17Материалы, строительные элементы печей и утилизация вторичных энергоресурсов
Прочность на изгиб при

повышенной температуре

Слайд 18Материалы, строительные элементы печей и утилизация вторичных энергоресурсов

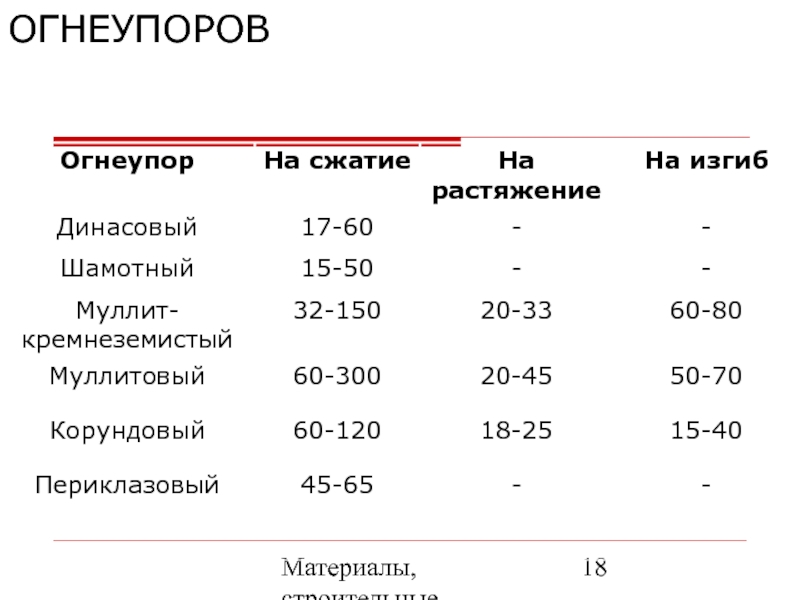

МЕХАНИЧЕСКАЯ СТОЙКОСТЬ ОГНЕУПОРОВ

Слайд 19Материалы, строительные элементы печей и утилизация вторичных энергоресурсов

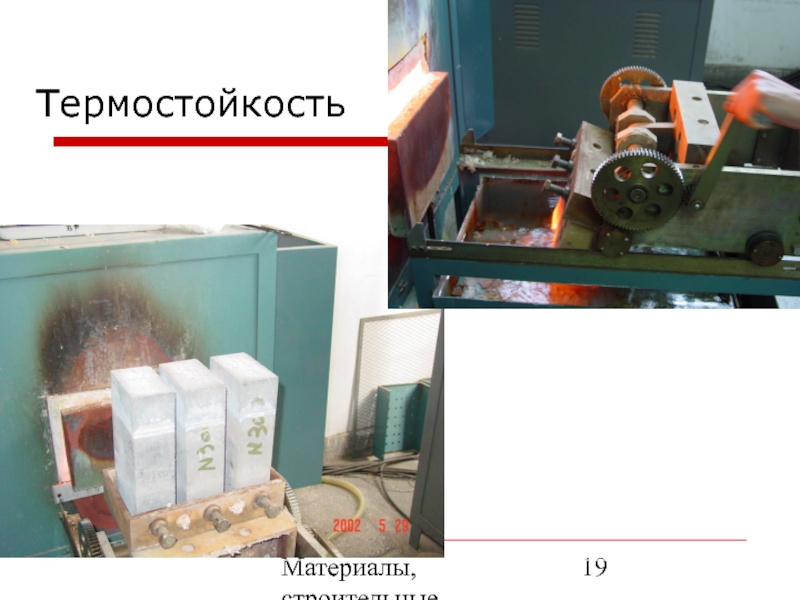

Термостойкость

Слайд 20Материалы, строительные элементы печей и утилизация вторичных энергоресурсов

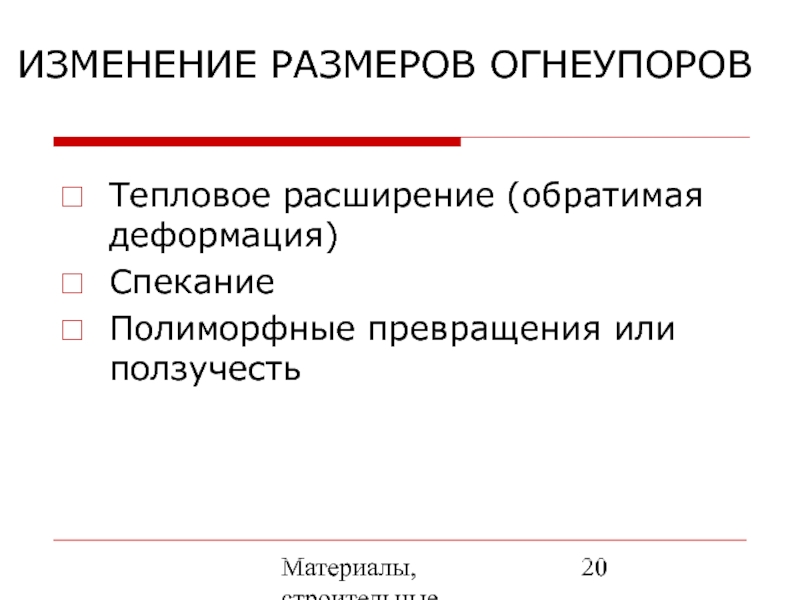

ИЗМЕНЕНИЕ РАЗМЕРОВ ОГНЕУПОРОВ
Тепловое расширение

(обратимая деформация)
Спекание
Полиморфные превращения или ползучесть

Слайд 21Материалы, строительные элементы печей и утилизация вторичных энергоресурсов

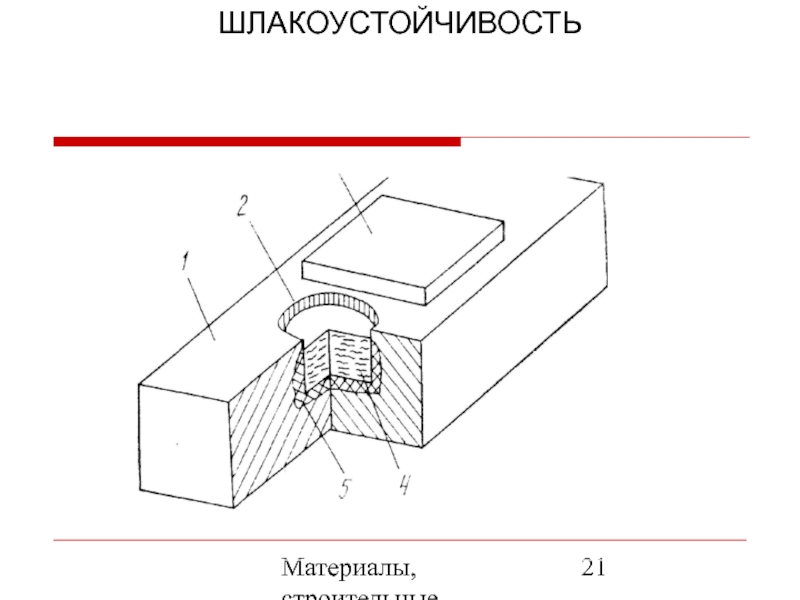

ШЛАКОУСТОЙЧИВОСТЬ



Ш л а

к о у с т о и ч и в о с т ь ю огнеупорных материалов называется их способность противостоять при высоких температурах разъедающему действию шлаков

Слайд 22КЛАССИФИКАЦИЯ ПО СОСТАВУ, СВОЙСТВАМ, НАЗНАЧЕНИЮ

Слайд 23Материалы, строительные элементы печей и утилизация вторичных энергоресурсов

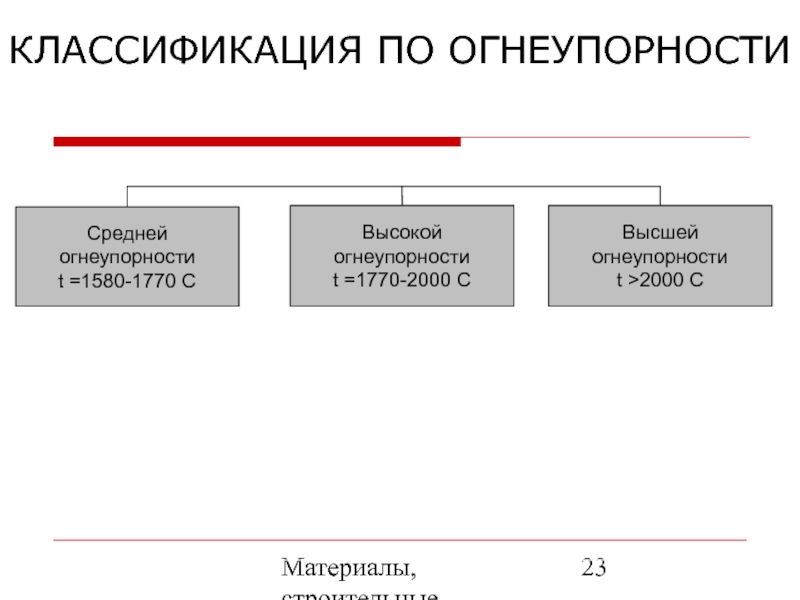

КЛАССИФИКАЦИЯ ПО ОГНЕУПОРНОСТИ

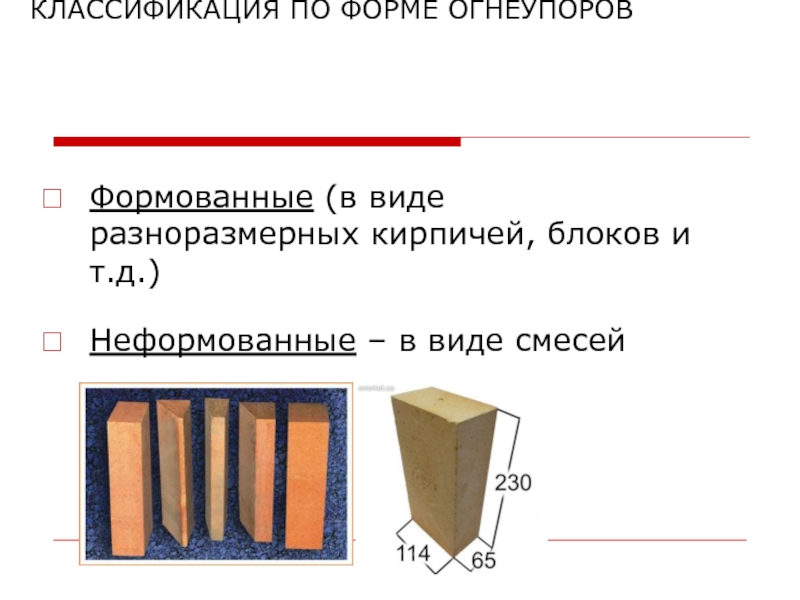

Слайд 24КЛАССИФИКАЦИЯ ПО ФОРМЕ ОГНЕУПОРОВ
Формованные (в виде разноразмерных кирпичей, блоков и т.д.)
Неформованные

– в виде смесей

Слайд 25Материалы, строительные элементы печей и утилизация вторичных энергоресурсов

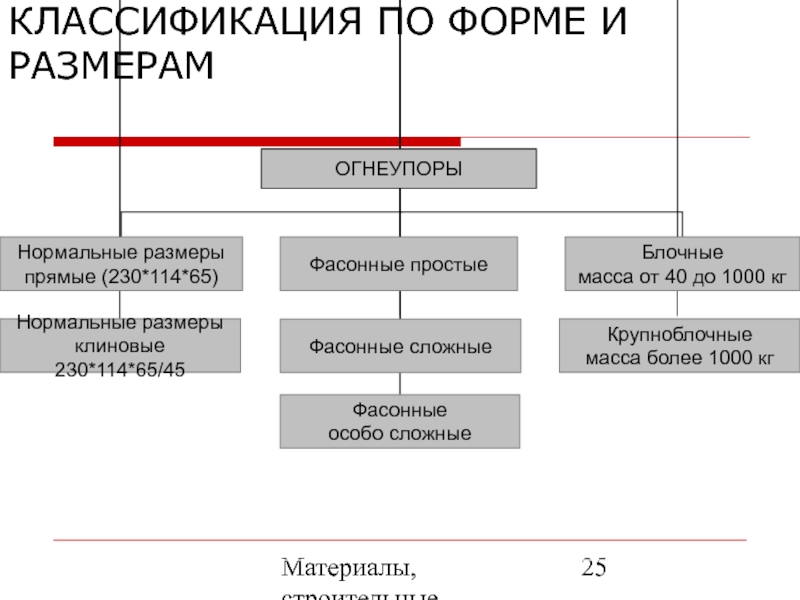

КЛАССИФИКАЦИЯ ПО ФОРМЕ И

РАЗМЕРАМ

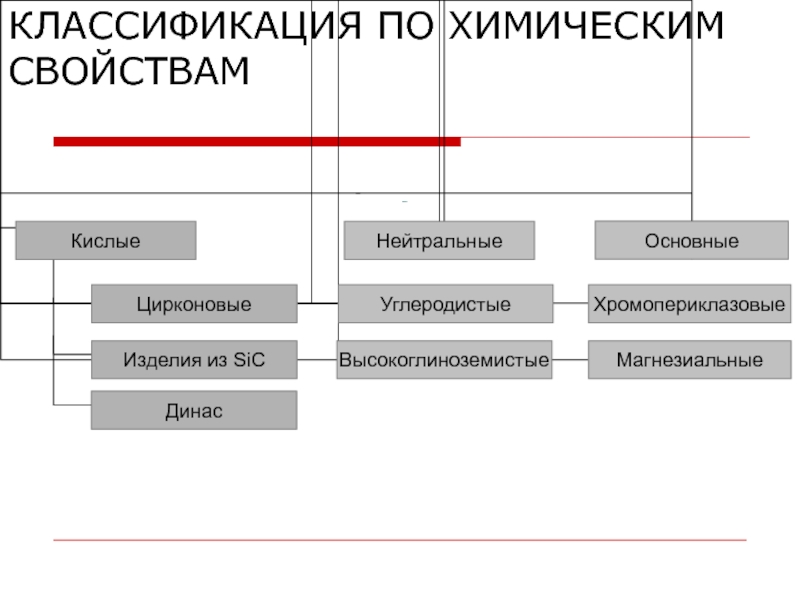

Слайд 26КЛАССИФИКАЦИЯ ПО ХИМИЧЕСКИМ СВОЙСТВАМ

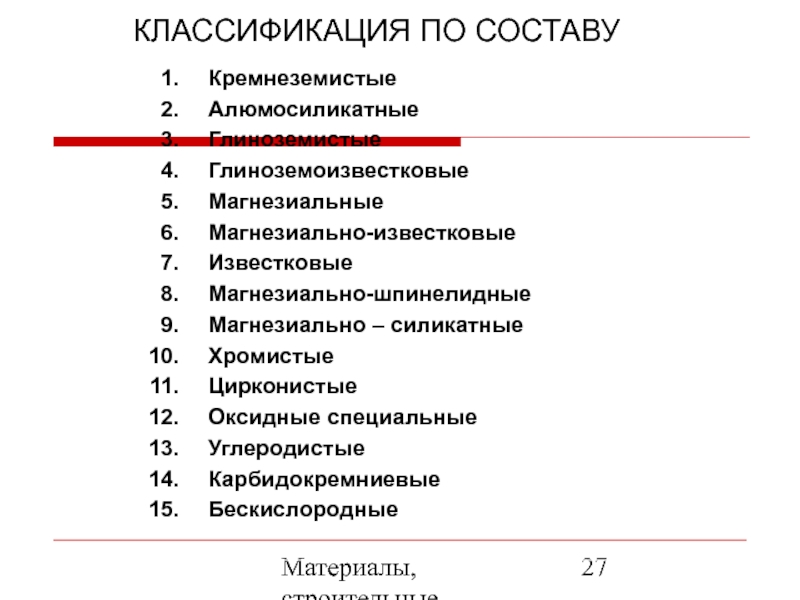

Слайд 27Материалы, строительные элементы печей и утилизация вторичных энергоресурсов
КЛАССИФИКАЦИЯ ПО СОСТАВУ
Кремнеземистые
Алюмосиликатные
Глиноземистые
Глиноземоизвестковые
Магнезиальные
Магнезиально-известковые
Известковые
Магнезиально-шпинелидные
Магнезиально –

силикатные
Хромистые
Цирконистые
Оксидные специальные
Углеродистые
Карбидокремниевые
Бескислородные

Слайд 28Материалы, строительные элементы печей и утилизация вторичных энергоресурсов

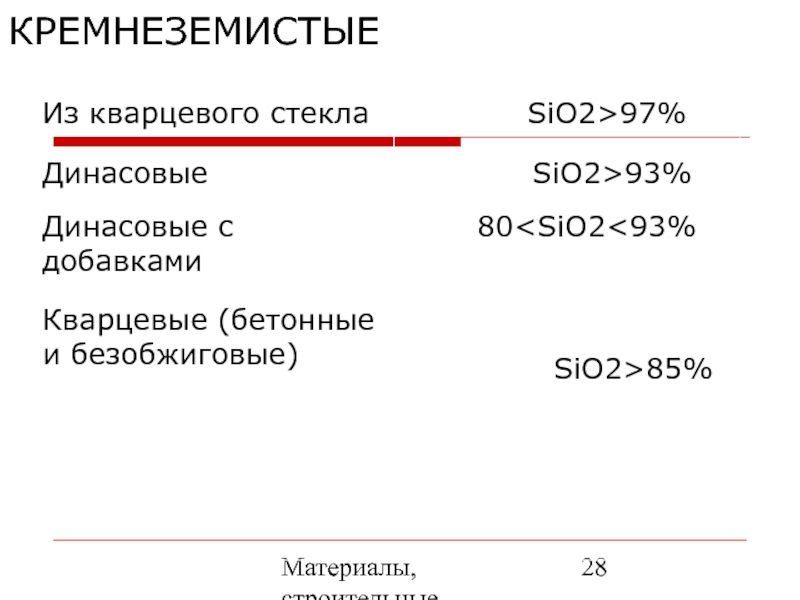

КРЕМНЕЗЕМИСТЫЕ

Слайд 29Материалы, строительные элементы печей и утилизация вторичных энергоресурсов

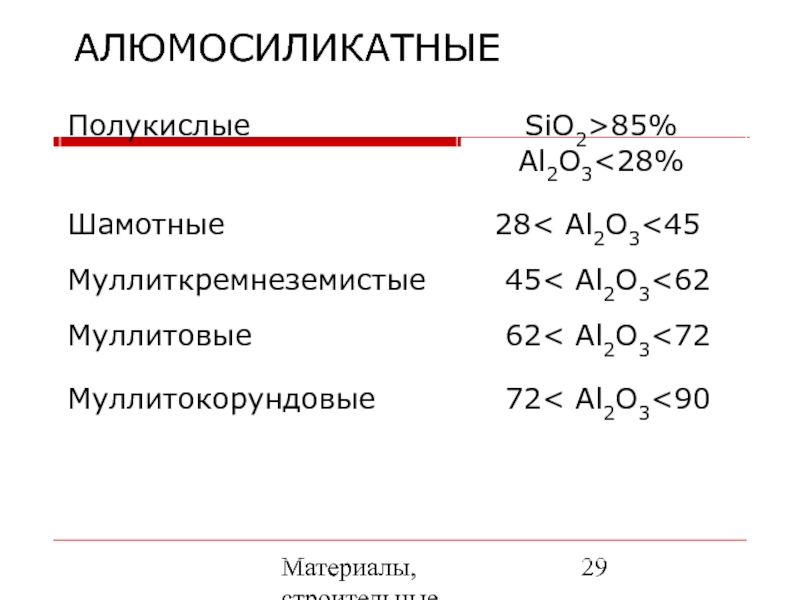

АЛЮМОСИЛИКАТНЫЕ

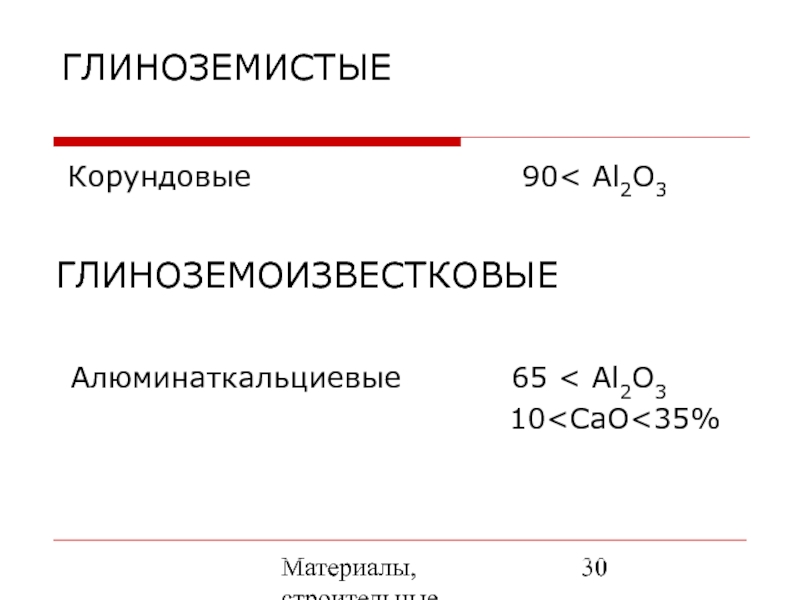

Слайд 30Материалы, строительные элементы печей и утилизация вторичных энергоресурсов
ГЛИНОЗЕМОИЗВЕСТКОВЫЕ
ГЛИНОЗЕМИСТЫЕ

Слайд 31Материалы, строительные элементы печей и утилизация вторичных энергоресурсов

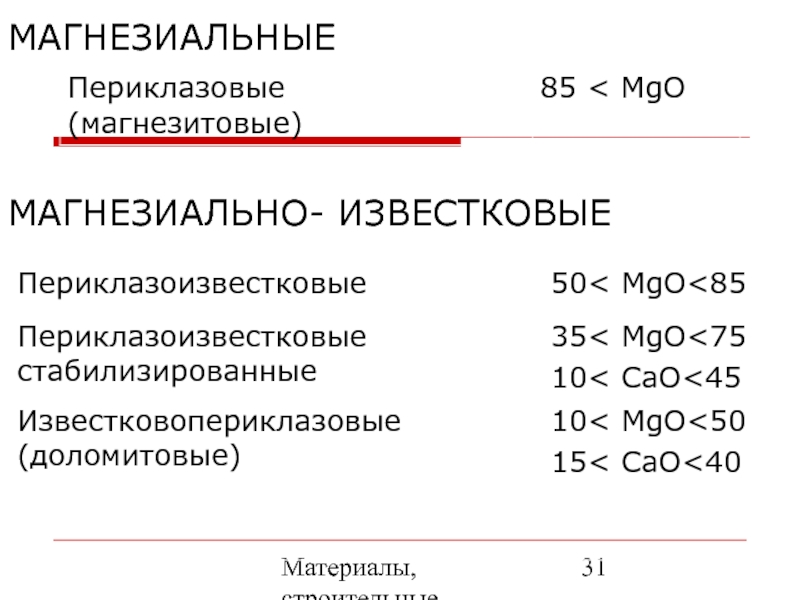

МАГНЕЗИАЛЬНО- ИЗВЕСТКОВЫЕ
МАГНЕЗИАЛЬНЫЕ

Слайд 32Материалы, строительные элементы печей и утилизация вторичных энергоресурсов

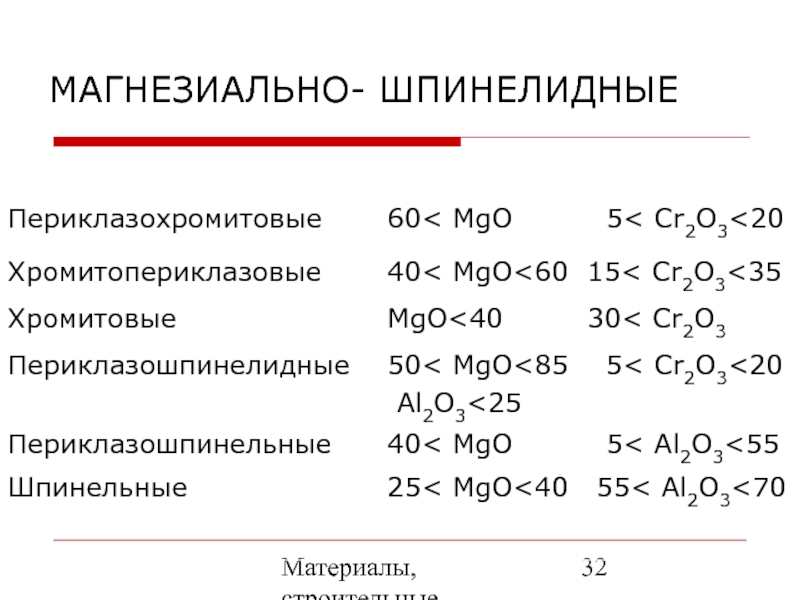

МАГНЕЗИАЛЬНО- ШПИНЕЛИДНЫЕ

Слайд 33Материалы, строительные элементы печей и утилизация вторичных энергоресурсов

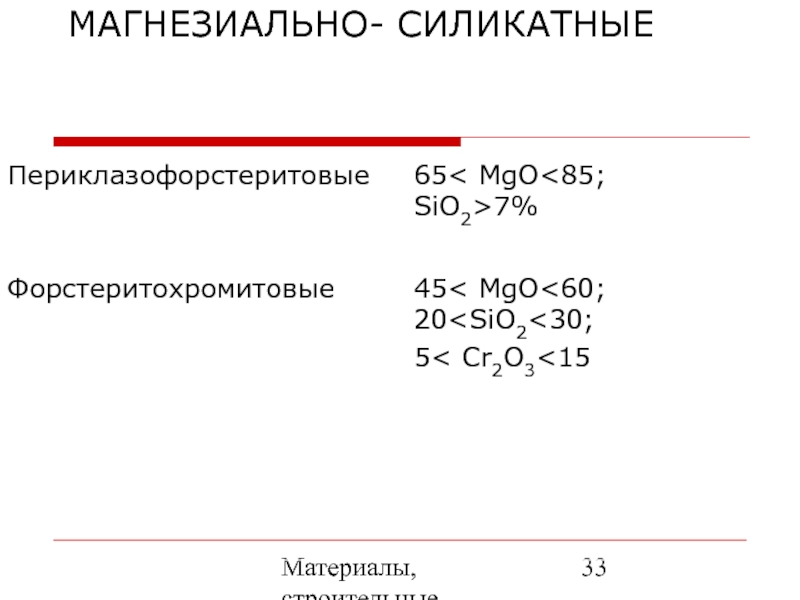

МАГНЕЗИАЛЬНО- СИЛИКАТНЫЕ

Слайд 34Материалы, строительные элементы печей и утилизация вторичных энергоресурсов

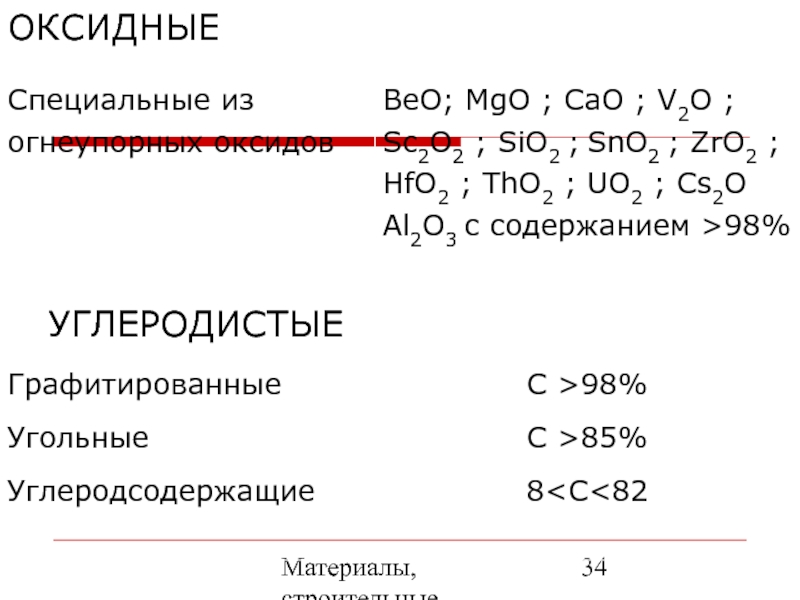

ОКСИДНЫЕ
УГЛЕРОДИСТЫЕ

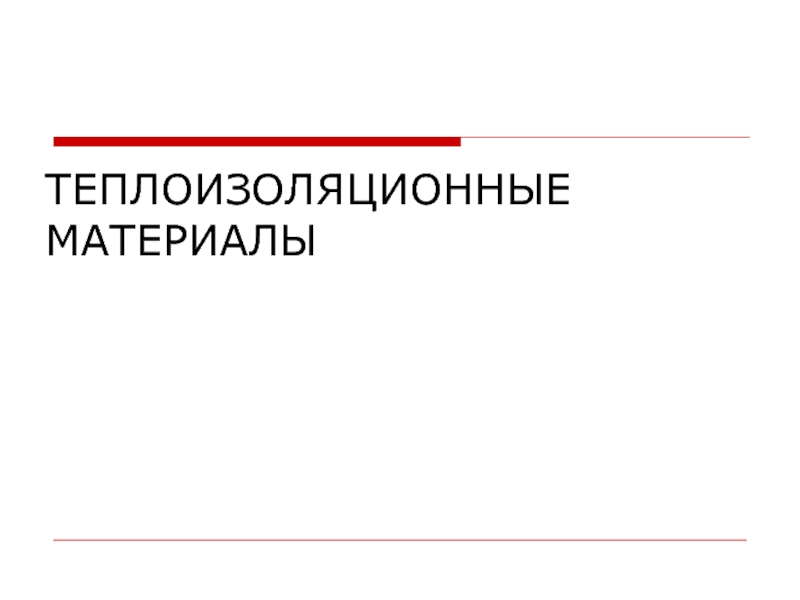

Слайд 35ТЕПЛОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ

Слайд 36Материалы, строительные элементы печей и утилизация вторичных энергоресурсов
Главная рабочая характеристика теплоизоляционных

материалов (ТИМ) – предельная температура применения, по которой они подразделяются на группы:

Высокотемпературные – более 1273 оС Среднетемпературные 923-1273 оС Низкотемпературные до 923 оС

Слайд 37Материалы, строительные элементы печей и утилизация вторичных энергоресурсов

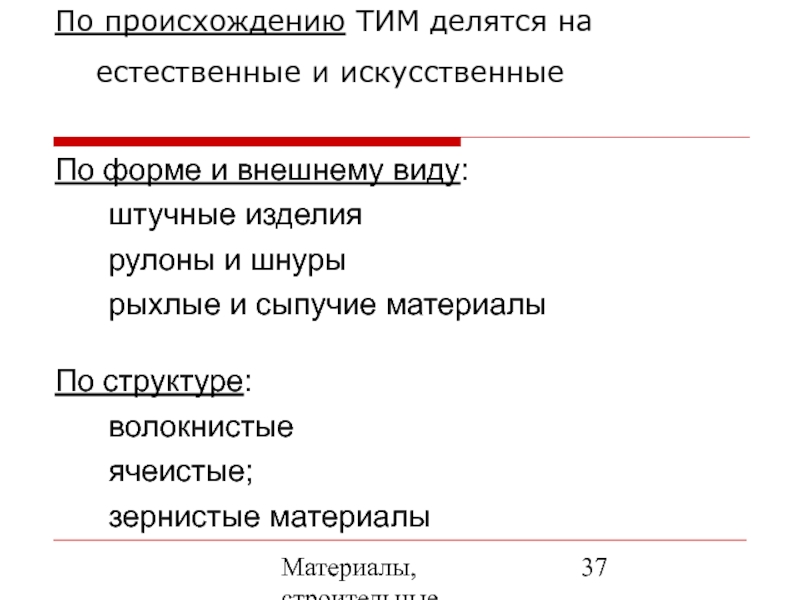

По происхождению ТИМ делятся

на естественные и искусственные

По форме и внешнему виду: штучные изделия рулоны и шнуры рыхлые и сыпучие материалы

По структуре: волокнистые ячеистые; зернистые материалы

Слайд 38Материалы, строительные элементы печей и утилизация вторичных энергоресурсов

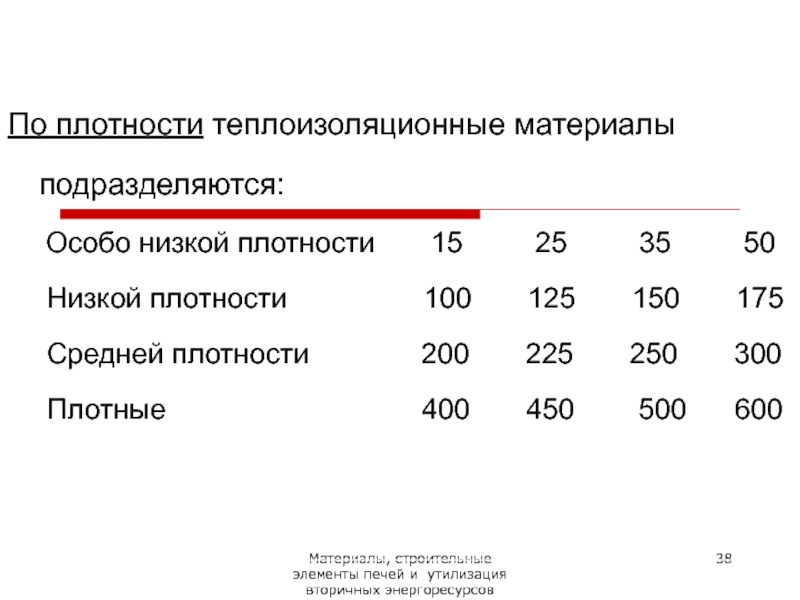

По плотности теплоизоляционные материалы

подразделяются: Особо низкой плотности 15 25 35 50 Низкой плотности 100 125 150 175 Средней плотности 200 225 250 300 Плотные 400 450 500 600

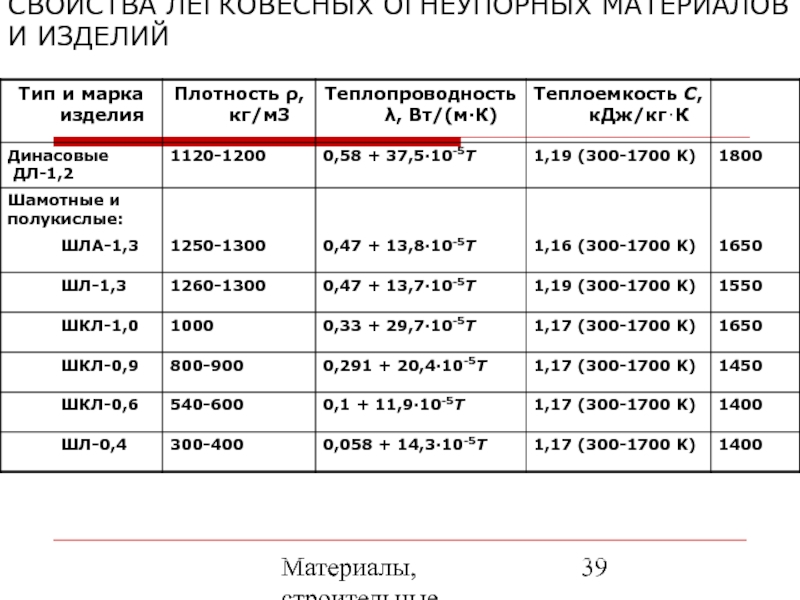

Слайд 39Материалы, строительные элементы печей и утилизация вторичных энергоресурсов


Трабmax, К
СВОЙСТВА ЛЕГКОВЕСНЫХ ОГНЕУПОРНЫХ

МАТЕРИАЛОВ И ИЗДЕЛИЙ
