Однородная линия без потерь при гармонических напряжениях и токах презентация
Содержание
- 1. Однородная линия без потерь при гармонических напряжениях и токах

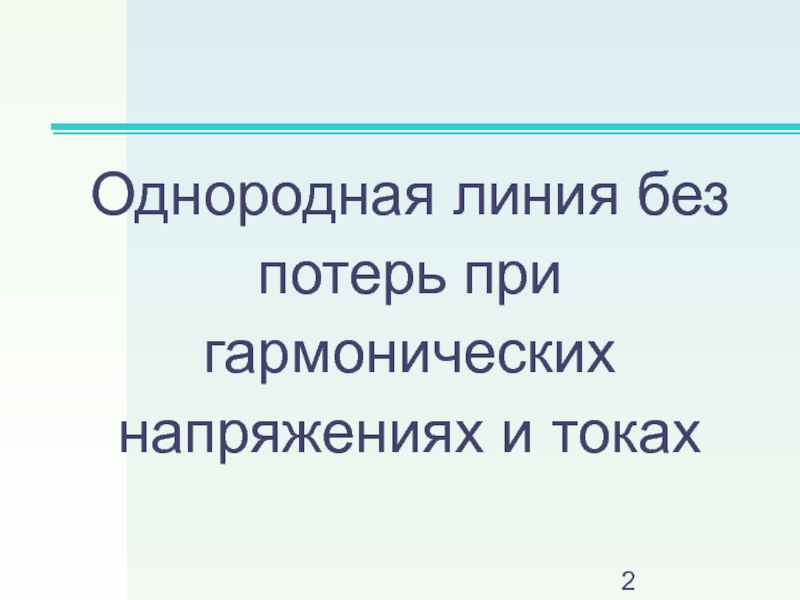

- 2. Однородная линия без потерь при гармонических напряжениях и токах

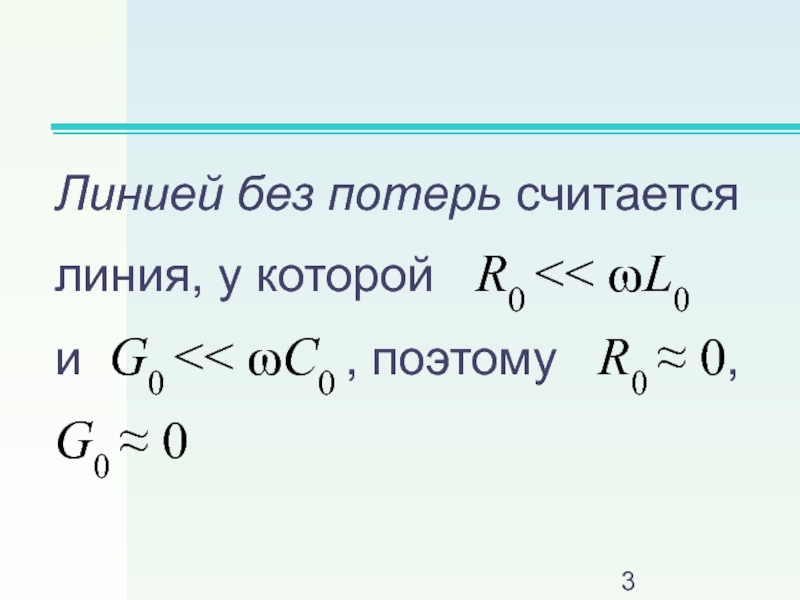

- 3. Линией без потерь считается линия, у которой R0

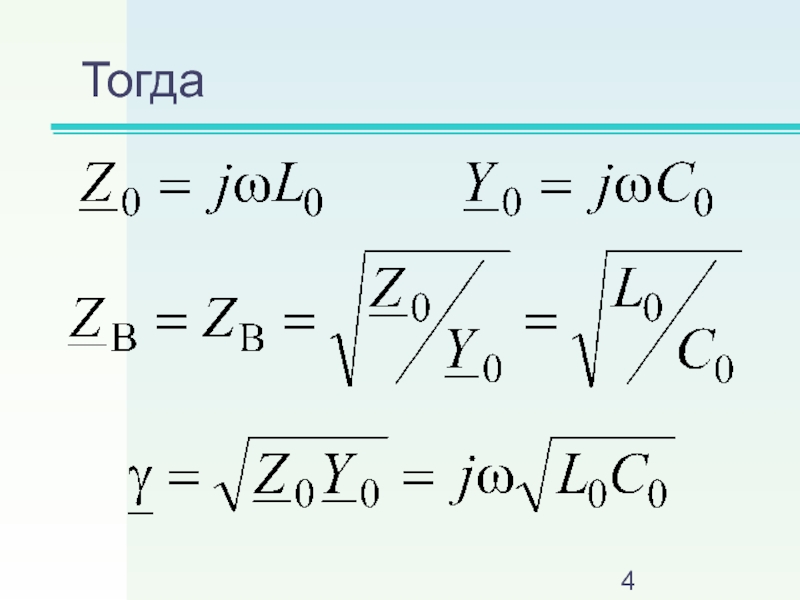

- 4. Тогда

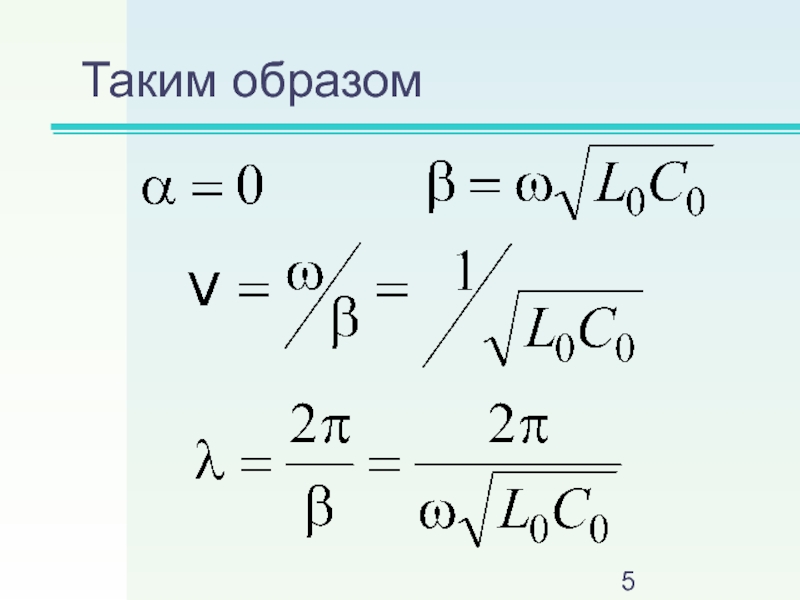

- 5. Таким образом

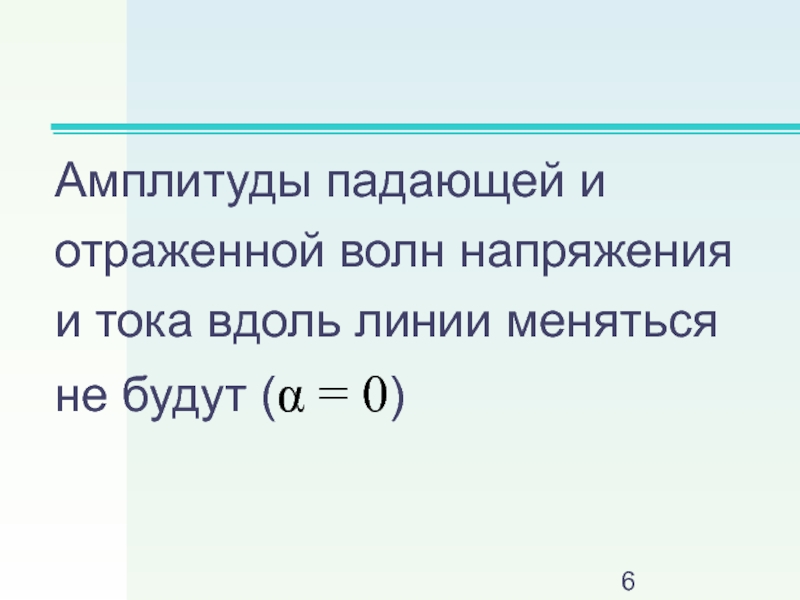

- 6. Амплитуды падающей и отраженной волн напряжения и

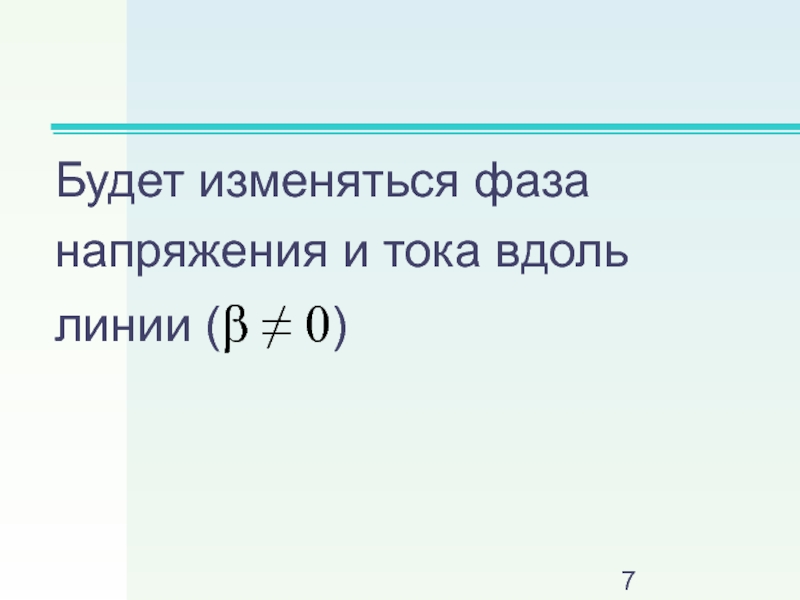

- 7. Будет изменяться фаза напряжения и тока вдоль линии (β ≠ 0)

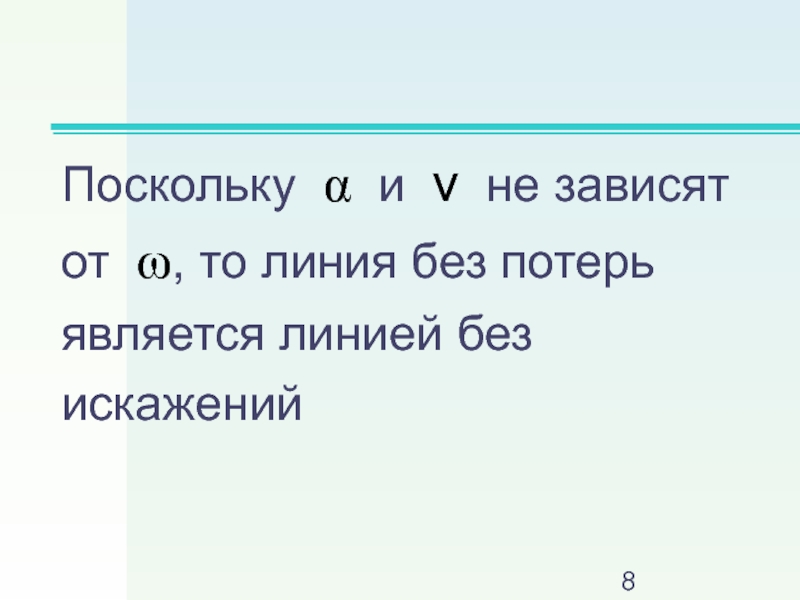

- 8. Поскольку α и v не зависят от
- 9. Так как
- 10. Тогда основные уравнения однородной линии без потерь при отсчете x от конца линии будут следующими
- 12. 14 лекция Однородная линия без потерь при гармонических напряжениях и токах

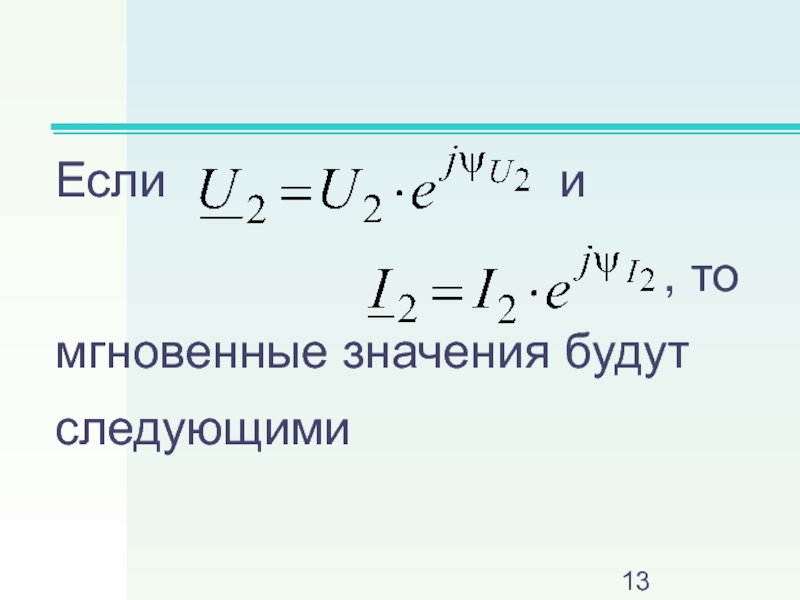

- 13. Если

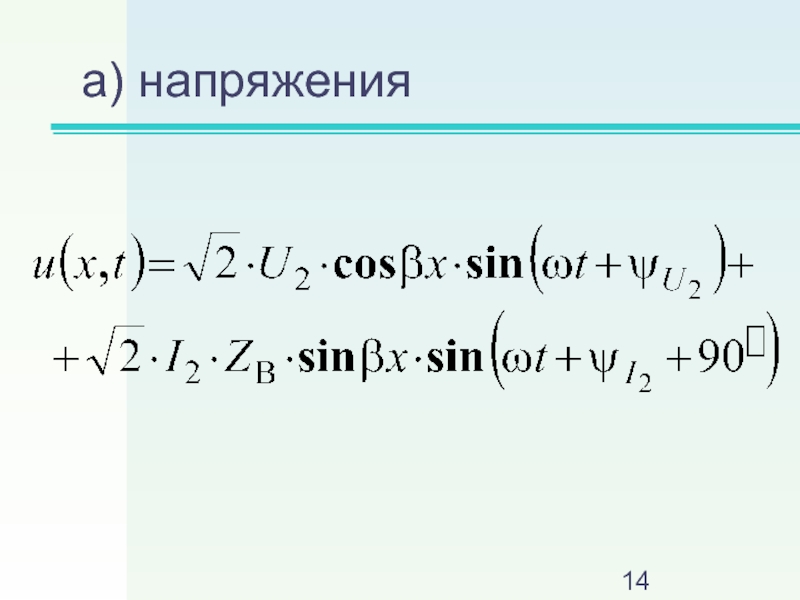

- 14. а) напряжения

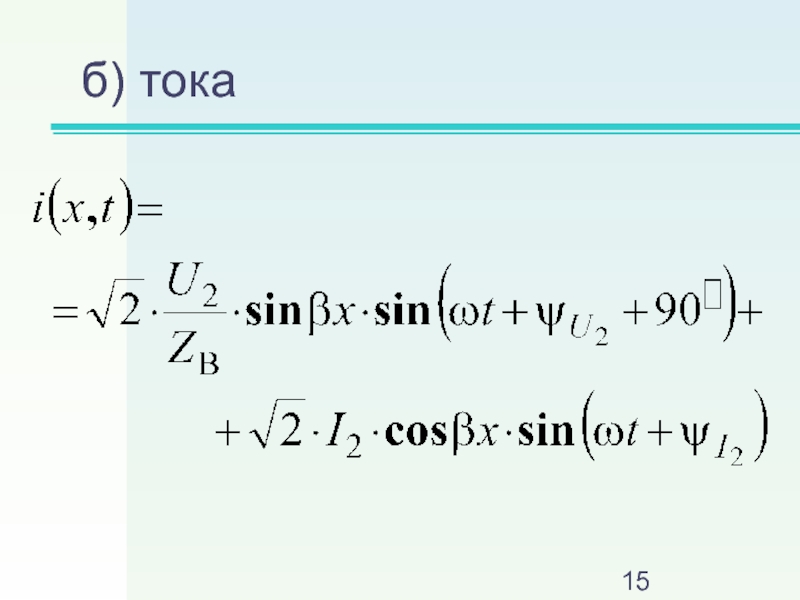

- 15. б) тока
- 16. Для любого момента времени распределение напряжения и тока вдоль линии в функции x является гармоническим
- 17. а) t=t1
- 18. а) t=t2
- 19. Комплекс входного
- 20. Режимы однородной линии без потерь

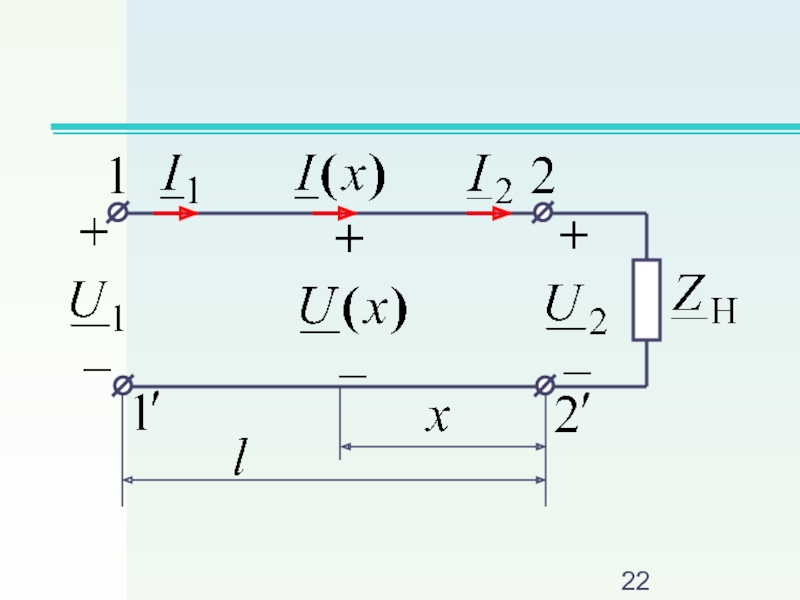

- 21. Проанализируем для комплексов действующих значений напряжений и токов с использованием основных уравнений

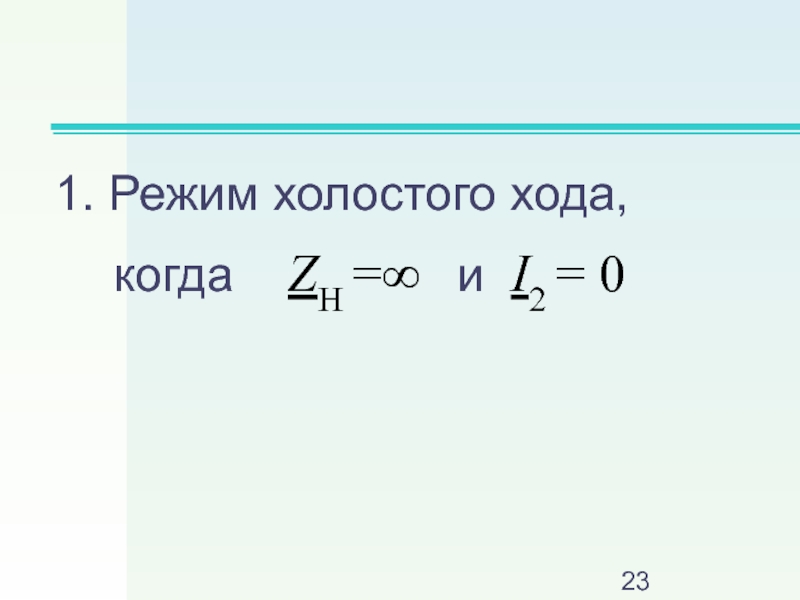

- 23. 1. Режим холостого хода, когда ZН =∞ и I2 = 0

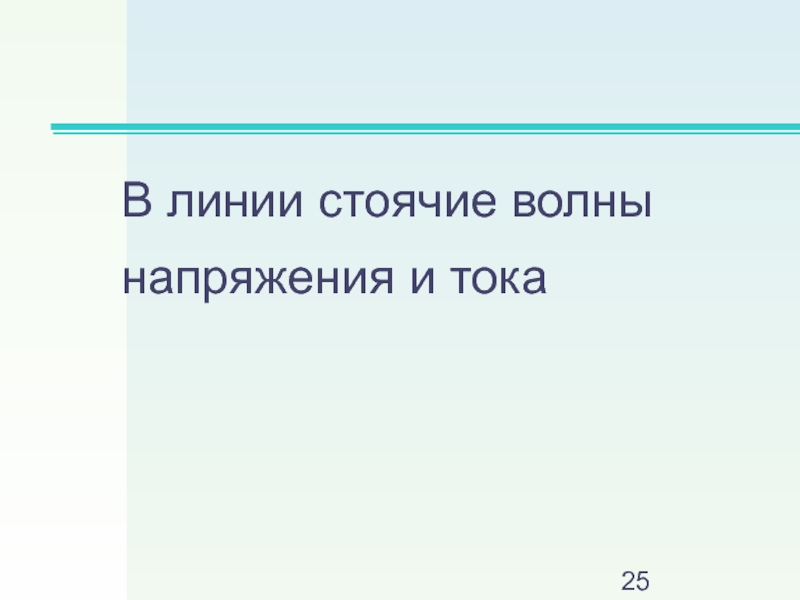

- 25. В линии стоячие волны напряжения и тока

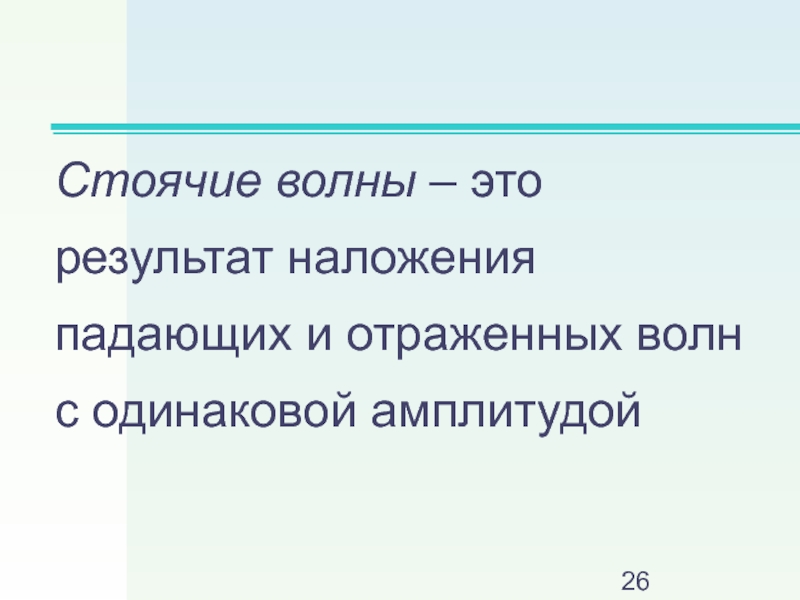

- 26. Стоячие волны – это результат наложения падающих и отраженных волн с одинаковой амплитудой
- 27. При стоячих волнах активная мощность в любой точке линии равна нулю
- 28. При стоячих волнах пучности и узлы неподвижны и сдвинуты друг относительно друга на

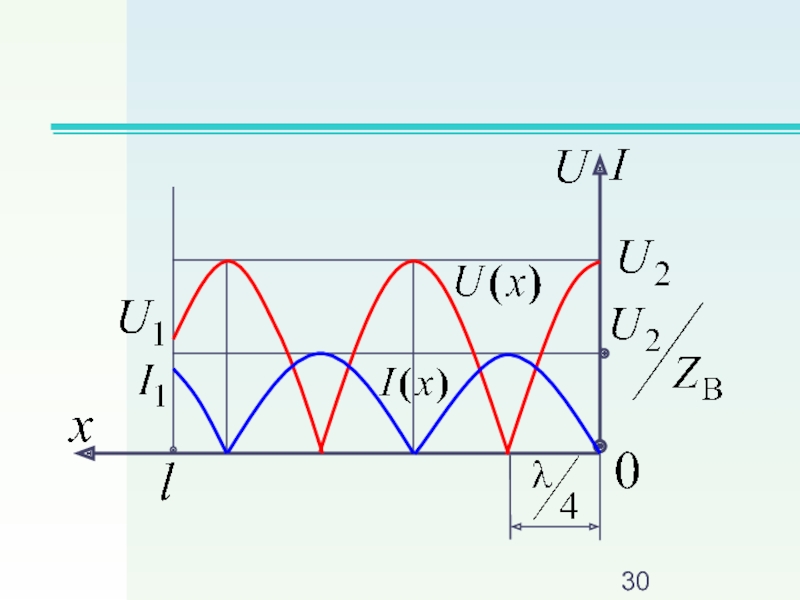

- 29. Построим графики для действующих значений

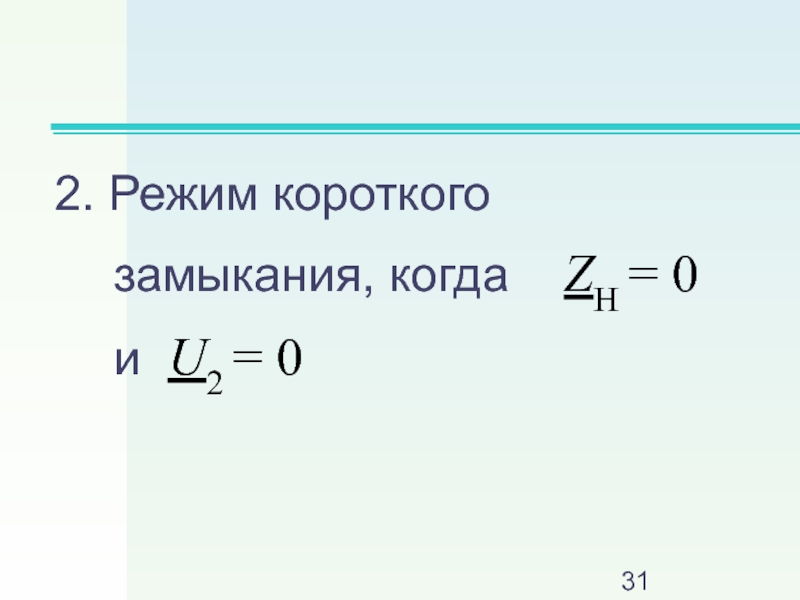

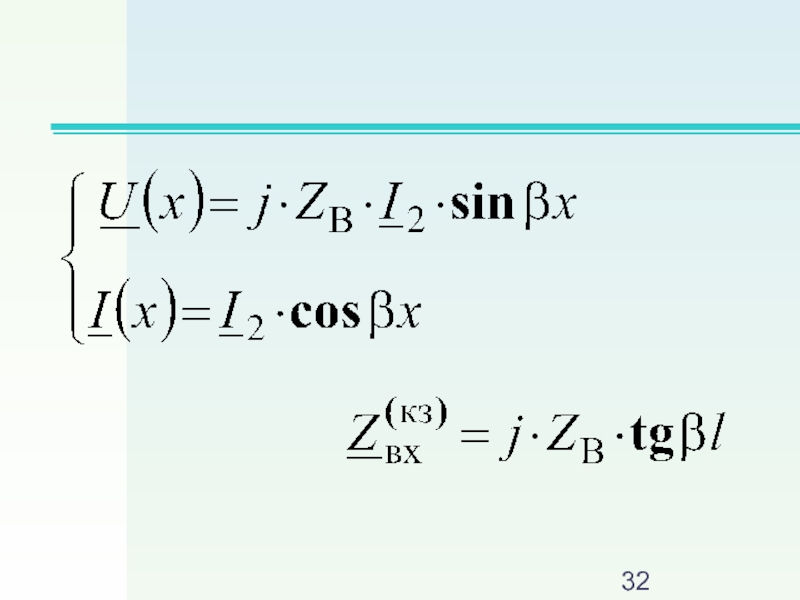

- 31. 2. Режим короткого замыкания, когда ZН = 0 и U2 = 0

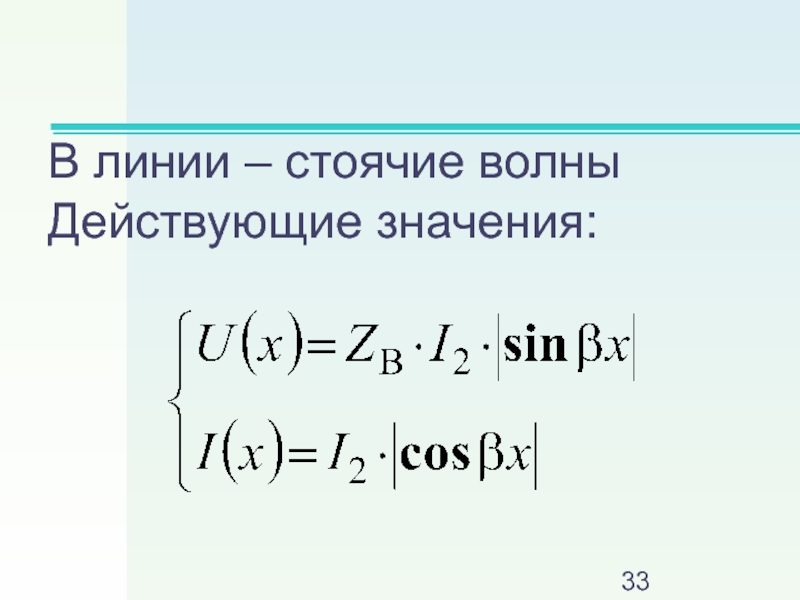

- 33. В линии – стоячие волны Действующие значения:

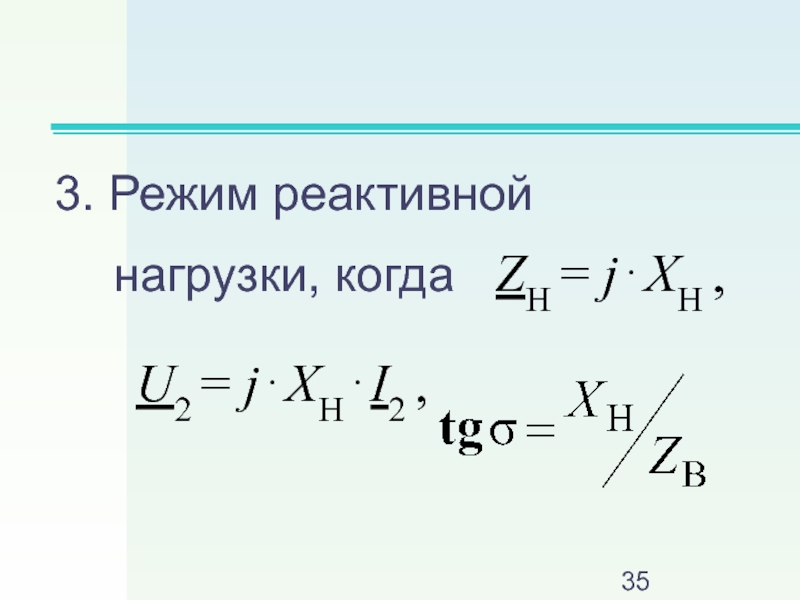

- 35. 3. Режим реактивной нагрузки, когда ZН

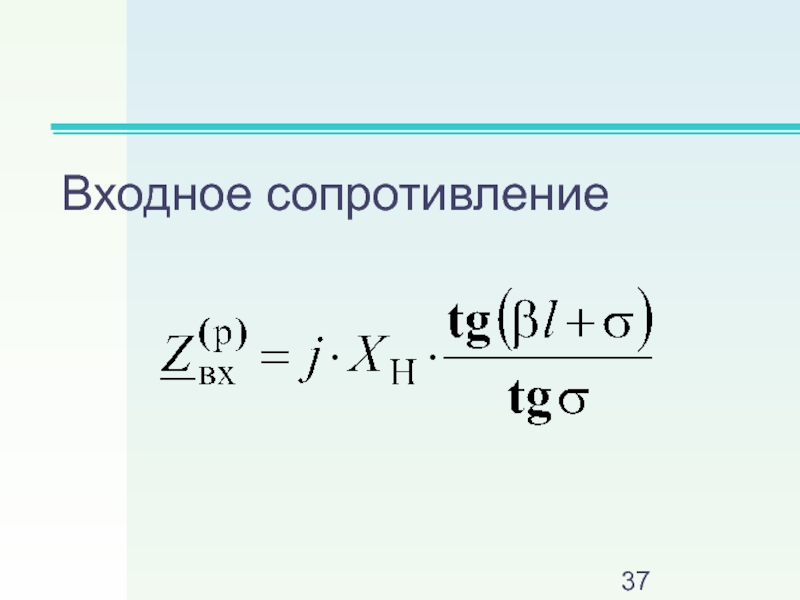

- 37. Входное сопротивление
- 38. В линии – стоячие волны Действующие значения:

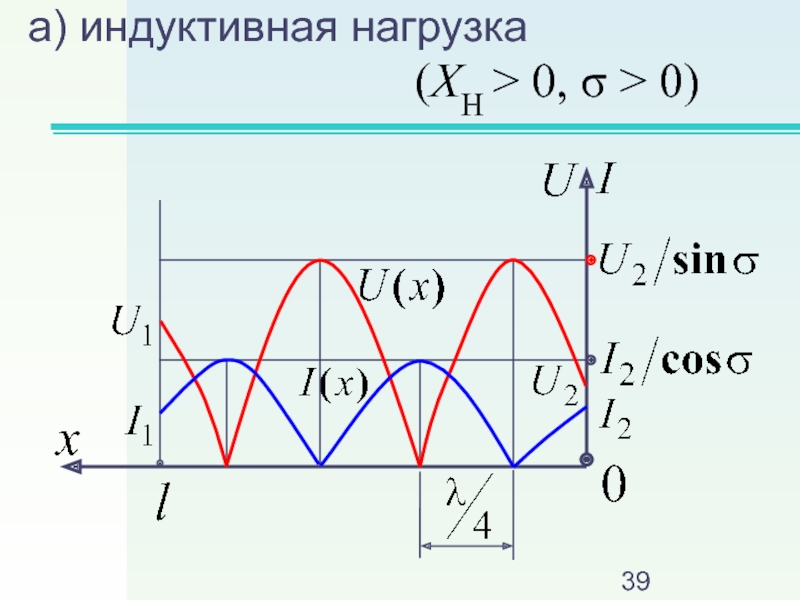

- 39. а) индуктивная нагрузка (XH > 0, σ > 0)

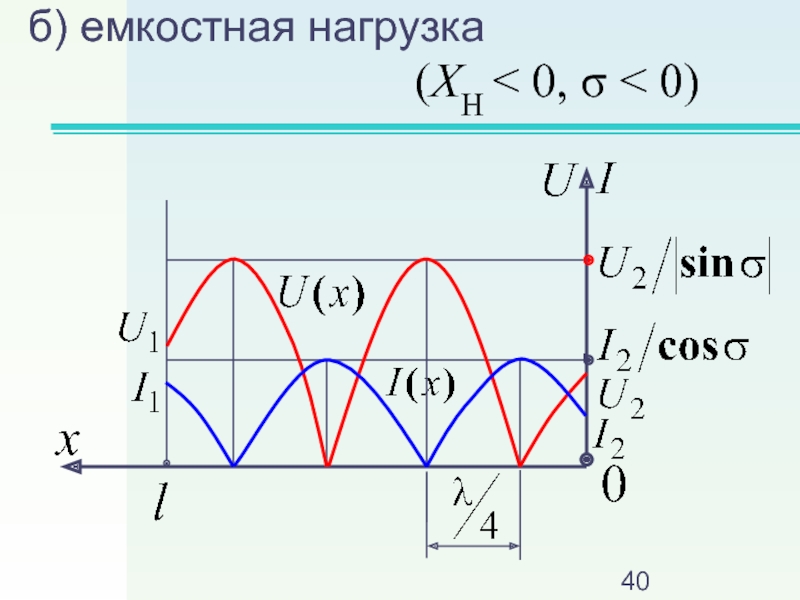

- 40. б) емкостная нагрузка (XH < 0, σ < 0)
- 41. 4. Режим согласованной нагрузки, когда

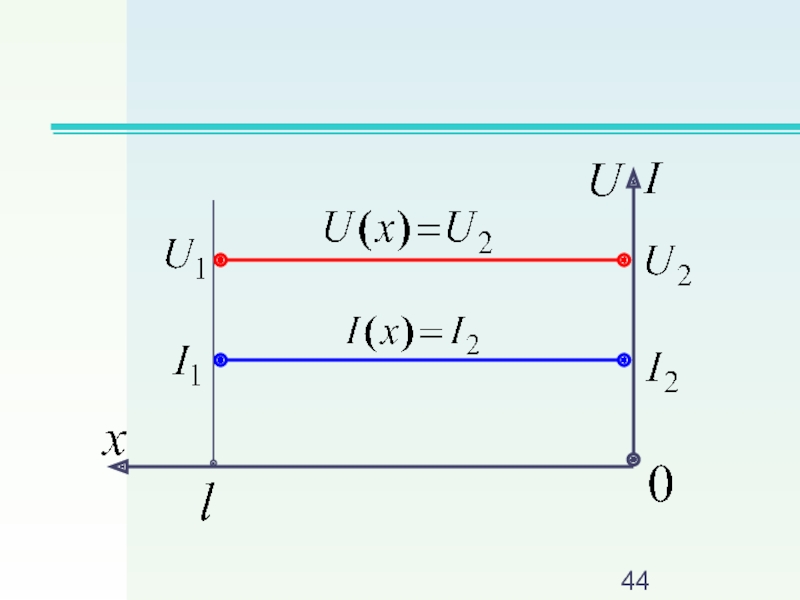

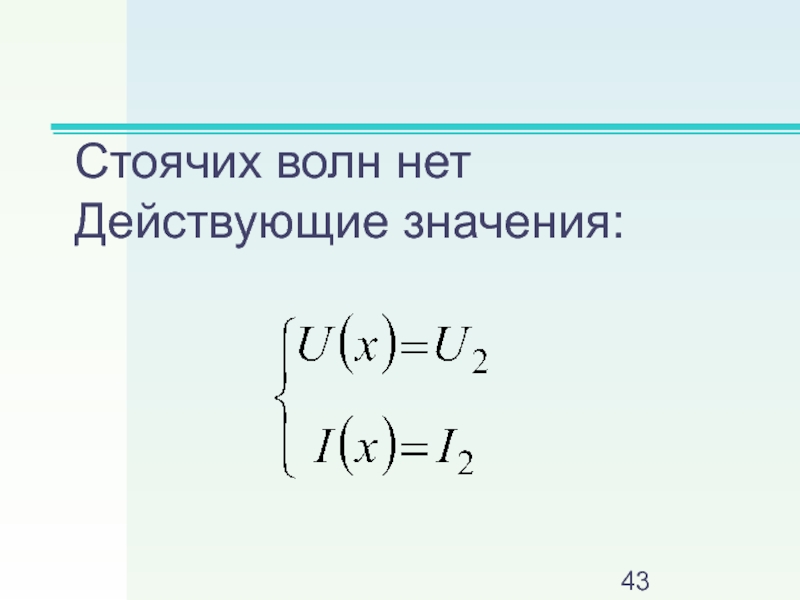

- 43. Стоячих волн нет Действующие значения:

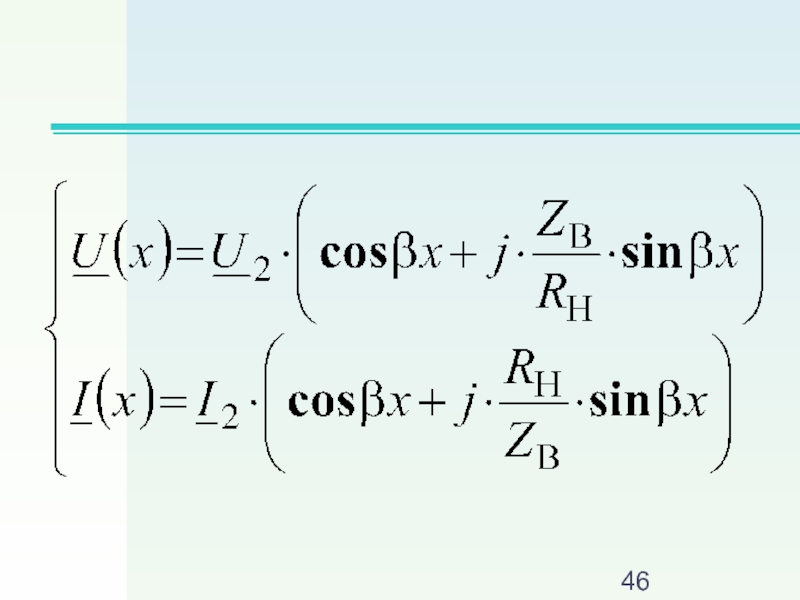

- 45. 5. Режим активной нагрузки, когда

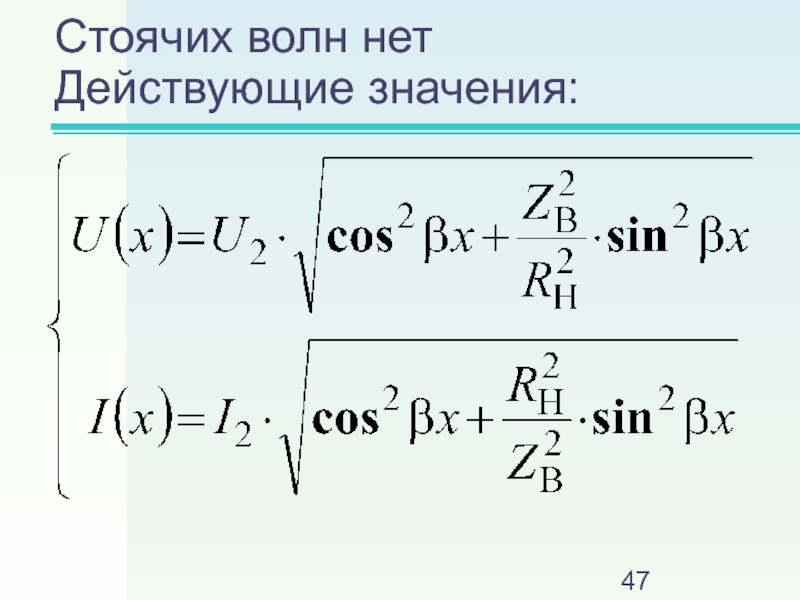

- 47. Стоячих волн нет Действующие значения:
- 48. а) RH < ZB
- 49. б) RH > ZB

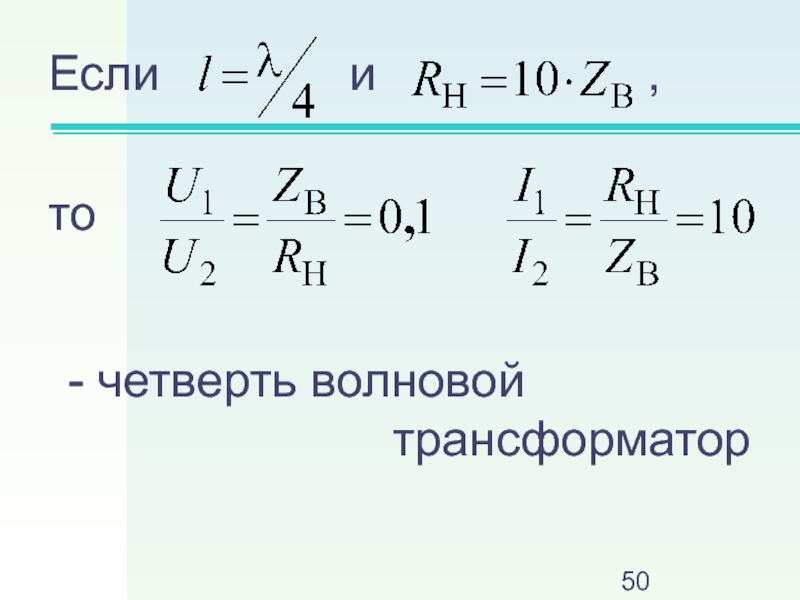

- 50. Если
Однородная линия без потерь при гармонических напряжениях и токах

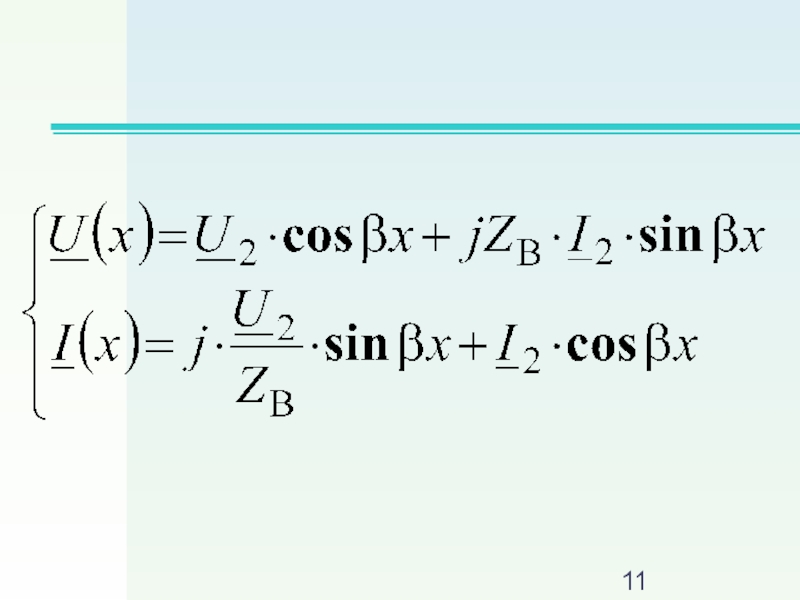

Слайд 10Тогда основные уравнения однородной линии без потерь при отсчете x от
конца линии будут следующими
Слайд 16Для любого момента времени распределение напряжения и тока вдоль линии в
функции x является гармоническим

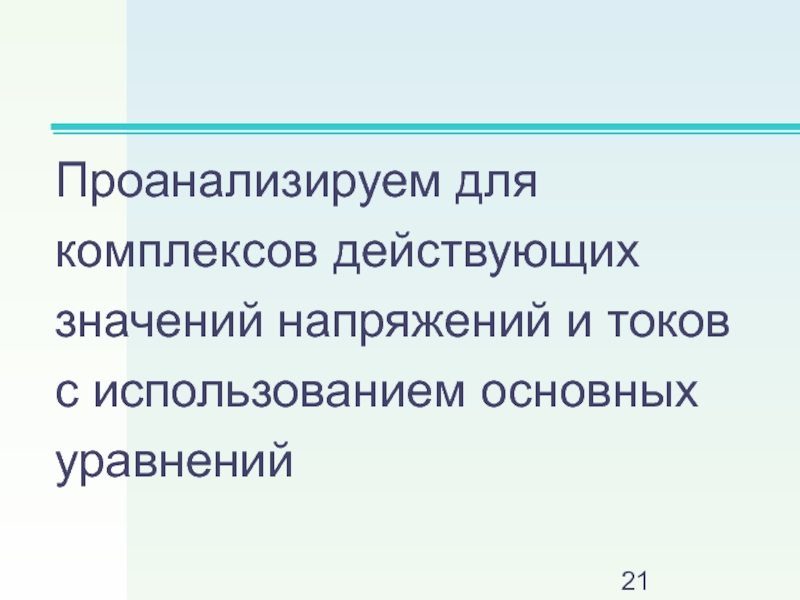

Слайд 21Проанализируем для комплексов действующих значений напряжений и токов с использованием основных
уравнений
