Обзор разработок ЭРД для малых космических аппаратов презентация
Содержание
- 1. Обзор разработок ЭРД для малых космических аппаратов
- 2. Классификация малых космических аппаратов по массе По
- 3. МКА типа CubeSAT Размер одной единицы МКА
- 4. Запуск аппаратов CubeSAT [4] Стоимость разработки и запуска CubeSAT: $65000-80000
- 5. Запуск аппаратов CubeSAT [5] CubeSAT запускаются попутно с основной полезной нагрузкой
- 6. Двигатели малых космических аппаратов Химические двигатели Электрические
- 7. Ограничения на ДУ малых КА По данным

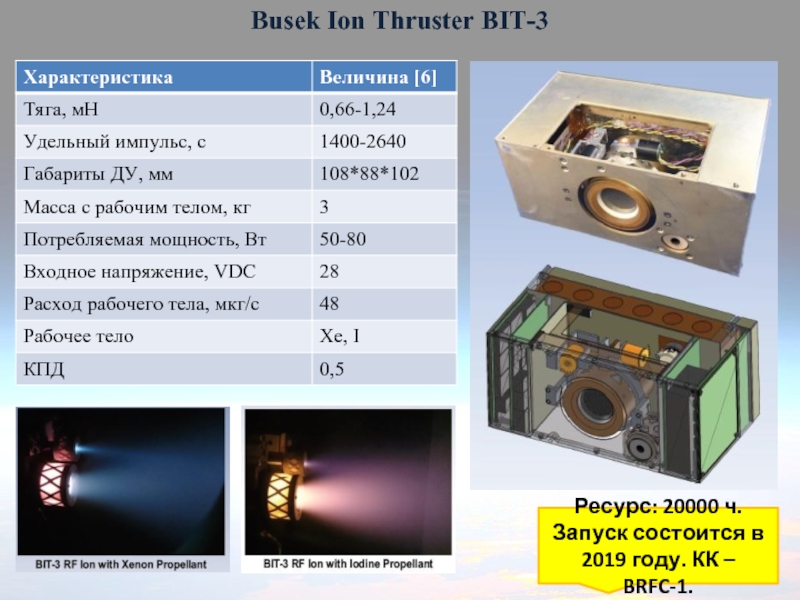

- 8. Busek Ion Thruster BIT-3 Ресурс: 20000 ч. Запуск состоится в 2019 году. КК – BRFC-1.

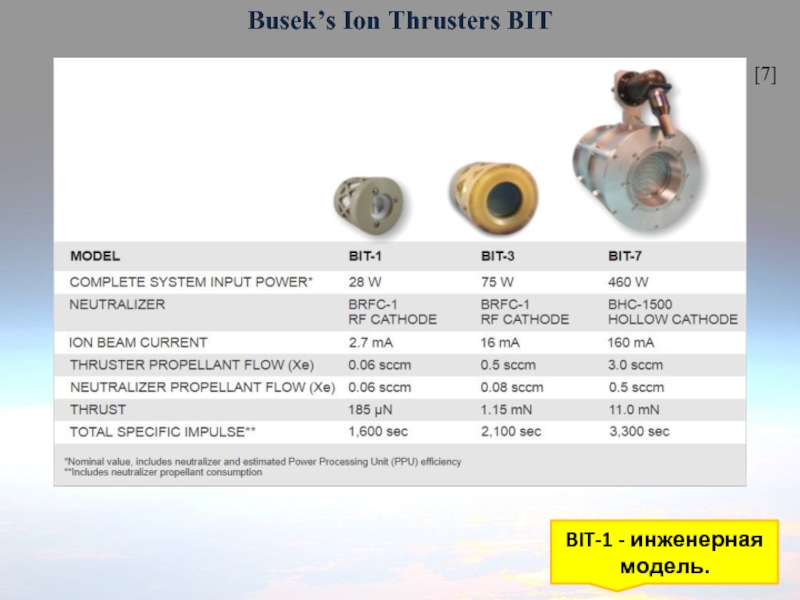

- 9. Busek’s Ion Thrusters BIT BIT-1 - инженерная модель. [7]
- 10. Busek Micro Resistojet Инженерная модель
- 11. Micro PPT BmP-200 Предшествующая модель работала 7 лет на борту FalconSAT-3
- 12. Busek Electrospray Thruster BET-1mN КПД Busek-1mN выше 80% [11] [10] [12]

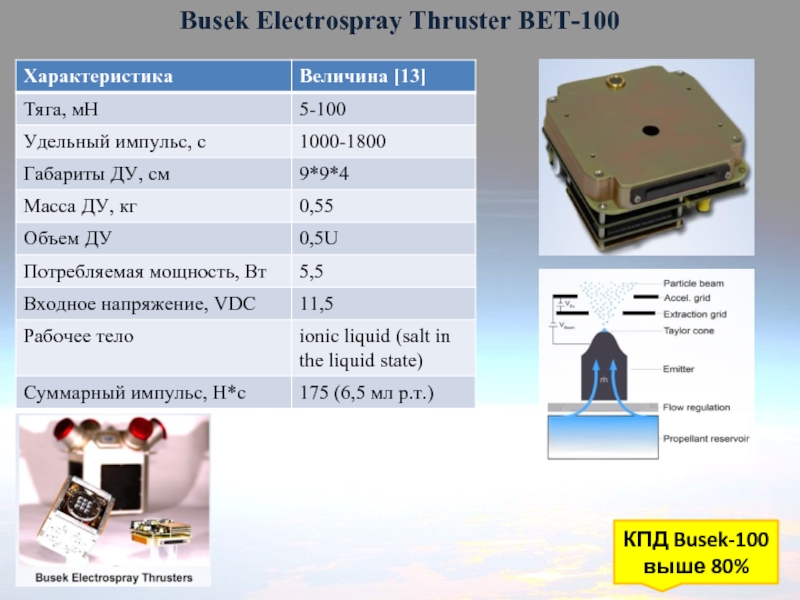

- 13. Busek Electrospray Thruster BET-100 КПД Busek-100 выше 80%

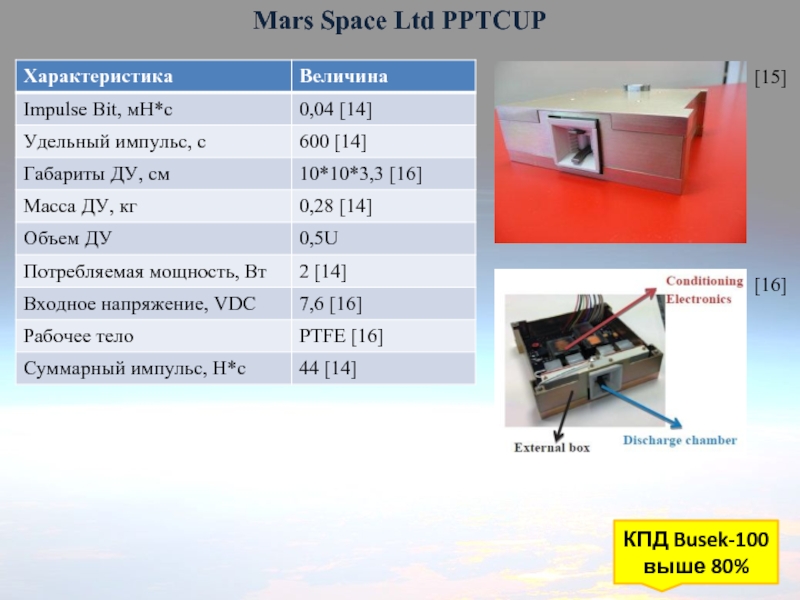

- 14. Mars Space Ltd PPTCUP КПД Busek-100 выше 80% [15] [16]
- 15. CubeSAT Ambipolar Thruster Разработан в Мичиганском университете [19]

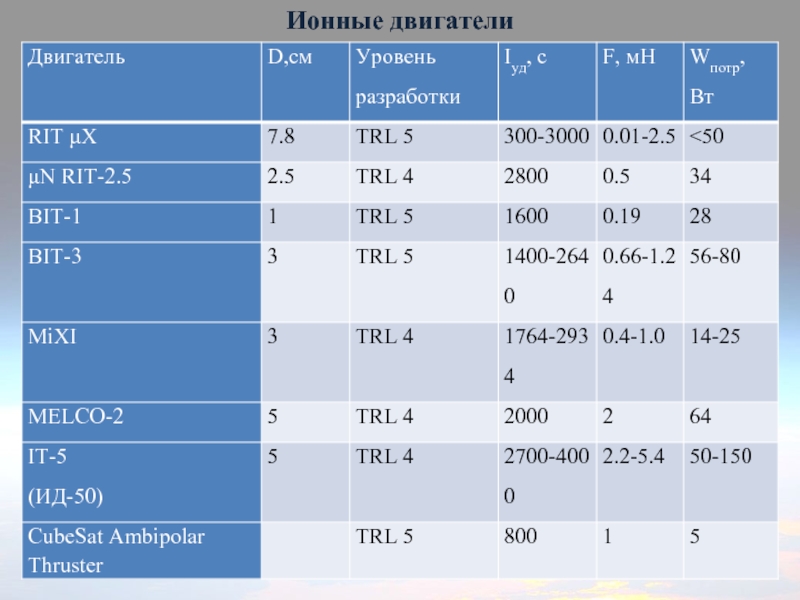

- 16. Ионные двигатели
- 17. Resistojet
- 18. PPT
- 19. Electrospray thruster
Классификация малых космических аппаратов по массе По данным [1], малые космические аппараты (МКА) классифицируют следующим образом: Малые космические аппараты типа CubeSAT принадлежат к категории пико-КА, однако их максимальная масса может достигать
Слайд 1ОБЗОР РАЗРАБОТОК ЭРД ДЛЯ МАЛЫХ КОСМИЧЕСКИХ АППАРАТОВ
Федеральное государственное бюджетное образовательное учреждение
высшего образования «Московский государственный технический университет имени Н.Э. Баумана»
Факультет Энергомашиностроение
Кафедра Э8 Плазменные энергоустановки
Факультет Энергомашиностроение
Кафедра Э8 Плазменные энергоустановки
Слайд 2Классификация малых космических аппаратов по массе
По данным [1], малые космические аппараты
(МКА) классифицируют следующим образом:
Малые космические аппараты типа CubeSAT принадлежат к категории пико-КА, однако их максимальная масса может достигать массы нано-КА.
Программа по разработке МКА типа CubeSAT впервые была предложена инженерами Калифорнийского государственного политехнического университета и Стэнфордского университета в 1999 год.
m МКА типа CubeSAT 0,1-8 кг
Слайд 3МКА типа CubeSAT
Размер одной единицы МКА типа CubeSAT 10*10*10 см3. Такой
размер обозначают 1U. Существуют четыре стандартных размера: 0,5U; 1U; 2U; 3U. На данный момент существуют разработки CubeSAT размером 6U [3].
CubeSAT собирается как конструктор из стандартного кубика 1U.
Слайд 6Двигатели малых космических аппаратов
Химические двигатели
Электрические двигатели
Resistojet
IT
PPT
Electrospray
Helicon Thruster
Продвинутые технологии
Mono-Propellant;
MEMS Solid Rocket Motor
Cold Gas Thrusters
Требование CDS к ДУ: давление в баке с рабочим телом <1,2 атм
Бак с рабочим телом; клапан; сопло. Максимальный удельный импульс равен 76 c.
ALP;
Electric solar-wind sail;
Electrodynamic tether
Слайд 7Ограничения на ДУ малых КА
По данным [2], предъявляются следующие ограничения к
двигателям малых космических аппаратов.
Ограничения накладываются вследствие того, что с уменьшением размера космического аппарата, уменьшаются:
Объемы спутника, отсюда следует снижать объем ДУ, чтобы было достаточно места на полезную нагрузку;
Мощность, вырабатываемая энергоустановками космического аппарата, отсюда следует снижать мощность, потребляемую ДУ.
m и V ДУ достигают 80 % от m и V МКА
