Общая электротехника презентация
Содержание
- 1. Общая электротехника
- 2. Программа курса Электрические цепи постоянного тока Электрические
- 3. Необходимая литература Усольцев А. А. Общая электротехника:
- 4. Электрические цепи постоянного тока
- 5. Электрическая цепь Пассивный двухполюсник не содержит источников электрической энергии, активный – содержит. 4
- 6. Электрическая цепь
- 7. Основные величины характеризующие электрическую цепь Электрический ток
- 8. Основные величины характеризующие электрическую цепь Численно электродвижущая
- 9. Основные величины характеризующие электрическую цепь
- 10. Пассивные элементы электрической цепи К пассивным элементам
- 11. Пассивные элементы электрической цепи L –
- 12. Пассивные элементы электрической цепи C –
- 13. Активные элементы электрической цепи
- 14. Активные элементы электрической цепи
- 15. Основные законы электрических цепей постоянного тока
- 16. Эквивалентные преобразования электрических цепей Последовательное
- 17. Эквивалентные преобразования электрических цепей
- 18. Эквивалентные преобразования электрических цепей
Программа курса Электрические цепи постоянного тока Электрические цепи переменного синусоидального тока Резонанс в электрических цепях Трёхфазные цепи Переходные процессы в электрических цепях
Слайд 2Программа курса
Электрические цепи постоянного тока
Электрические цепи переменного синусоидального тока
Резонанс в электрических
цепях
Трёхфазные цепи
Переходные процессы в электрических цепях
Трёхфазные цепи
Переходные процессы в электрических цепях

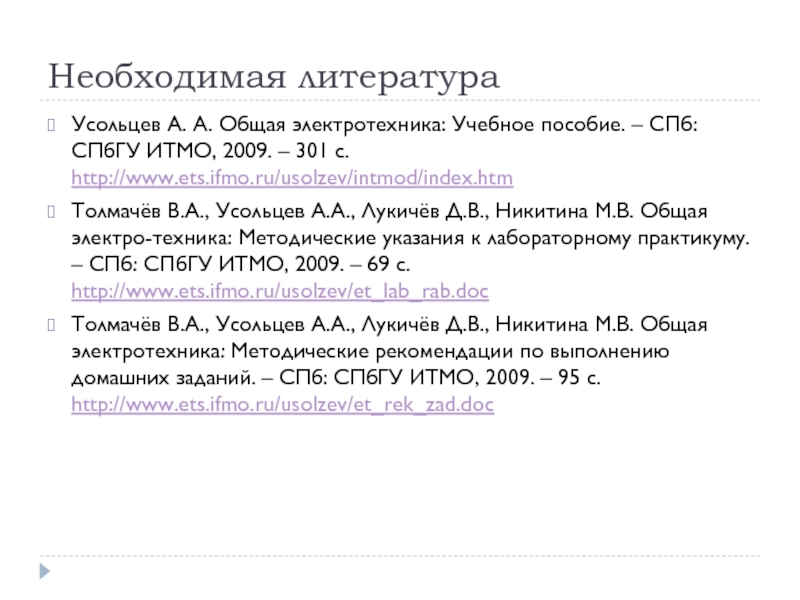

Слайд 3Необходимая литература
Усольцев А. А. Общая электротехника: Учебное пособие. – СПб: СПбГУ
ИТМО, 2009. – 301 с. http://www.ets.ifmo.ru/usolzev/intmod/index.htm
Толмачёв В.А., Усольцев А.А., Лукичёв Д.В., Никитина М.В. Общая электро-техника: Методические указания к лабораторному практикуму. – СПб: СПбГУ ИТМО, 2009. – 69 с. http://www.ets.ifmo.ru/usolzev/et_lab_rab.doc
Толмачёв В.А., Усольцев А.А., Лукичёв Д.В., Никитина М.В. Общая электротехника: Методические рекомендации по выполнению домашних заданий. – СПб: СПбГУ ИТМО, 2009. – 95 с. http://www.ets.ifmo.ru/usolzev/et_rek_zad.doc
Толмачёв В.А., Усольцев А.А., Лукичёв Д.В., Никитина М.В. Общая электро-техника: Методические указания к лабораторному практикуму. – СПб: СПбГУ ИТМО, 2009. – 69 с. http://www.ets.ifmo.ru/usolzev/et_lab_rab.doc
Толмачёв В.А., Усольцев А.А., Лукичёв Д.В., Никитина М.В. Общая электротехника: Методические рекомендации по выполнению домашних заданий. – СПб: СПбГУ ИТМО, 2009. – 95 с. http://www.ets.ifmo.ru/usolzev/et_rek_zad.doc

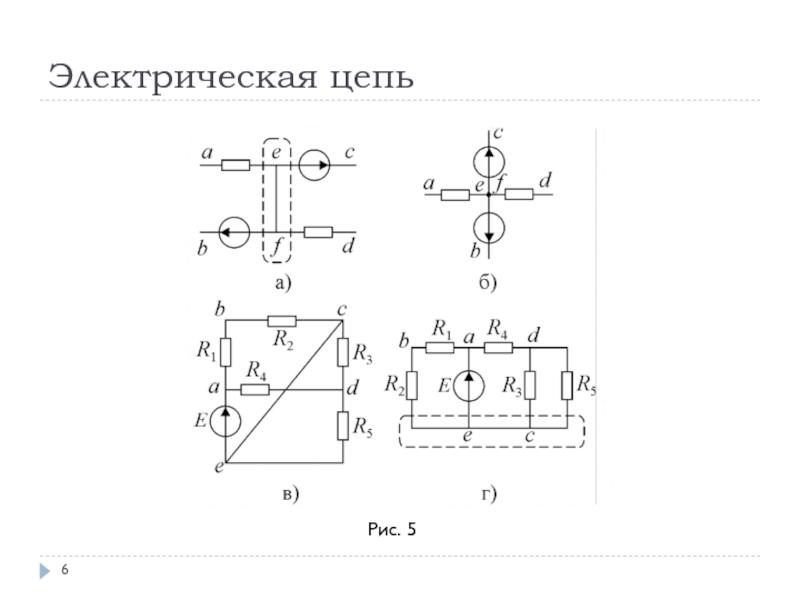

Слайд 5Электрическая цепь
Пассивный двухполюсник не содержит источников электрической энергии, активный – содержит.
4
Слайд 7Основные величины характеризующие электрическую цепь
Электрический ток – направленное движение носителей электрического
заряда.
Наличие электрического тока проявляется в виде трех эффектов:
в окружающей среде возникает магнитное поле;
проводник, по которому протекает ток, нагревается;
в проводниках с ионной проводимостью возникает перенос вещества.
Слайд 8Основные величины характеризующие электрическую цепь
Численно электродвижущая сила (ЭДС) равна работе по
перемещению единичного заряда на участке ее действия.
Падение напряжения или просто напряжение численно равно работе, затраченной на перемещение заряженных частиц по участку электрической цепи, к величине перемещенного заряда.
Слайд 9Основные величины характеризующие электрическую цепь
Мощность - интенсивность преобразования энергии.
Численно она равна
энергии, преобразуемой в электрической цепи в единицу времени.
- баланс мощности
Слайд 10Пассивные элементы электрической цепи
К пассивным элементам относятся: резистор, катушка индуктивности и
конденсатор.
Слайд 11Пассивные элементы электрической цепи
L – индуктивность; коэффициент определяющий энергию магнитного поля.
Слайд 12Пассивные элементы электрической цепи
C – электрическая емкость; коэффициент, определяющий запас энергии

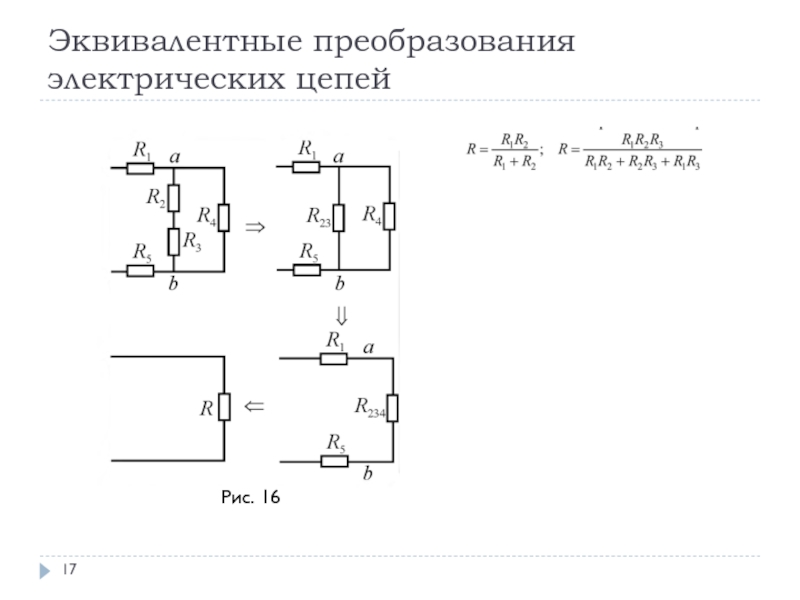

Слайд 16Эквивалентные преобразования электрических цепей
Последовательное соединение это соединение элементов цепи, в котором
каждый элемент соединен не более чем с двумя другими, причем так, что с каждым из них у него есть только одна общая точка.
Параллельное соединение это соединение элементов цепи, в котором все они подключены к одной паре узлов.
Параллельное соединение это соединение элементов цепи, в котором все они подключены к одной паре узлов.
