ПРИЕМНО-КОНТРОЛЬНЫЕ УСТРОЙСТВА

Слайд 1 РАДИОСИСТЕМА СТРЕЛЕЦ® СОСТАВ и НОВИНКИ
Февраль 2015

Слайд 2ПРИЕМНО-КОНТРОЛЬНЫЕ УСТРОЙСТВА

Слайд 3РРОП-И
РРОП-М исп.У
ПКП
РРОП2, РРОП-М2

Слайд 4Радиорасширители
32 извещателя, 16 исп. устройств и устройств управления (всего 47)

или 16 + 32

RS-232

Питание 9–27 В (с контролем источника)

Слайд 5РРОП-И
Работа с устройствами радиосистемы «Стрелец»
Проводной интерфейс S2 (2 шт.) – «Стрелец-Интеграл».
RS-232
Протокол

на 4096 событий
Часы реального времени

Радиорасширитель охранно-пожарный

Слайд 6РРОП2
Два варианта исполнения корпуса:
- пластиковое
- крейтовое (для БП-12/2А).
2 ШС,

подключение БВИ-8, Touch Memory, RS-232
3 реле
выходы СО и ЗО с контролем.

Радиорасширитель охранно-пожарный

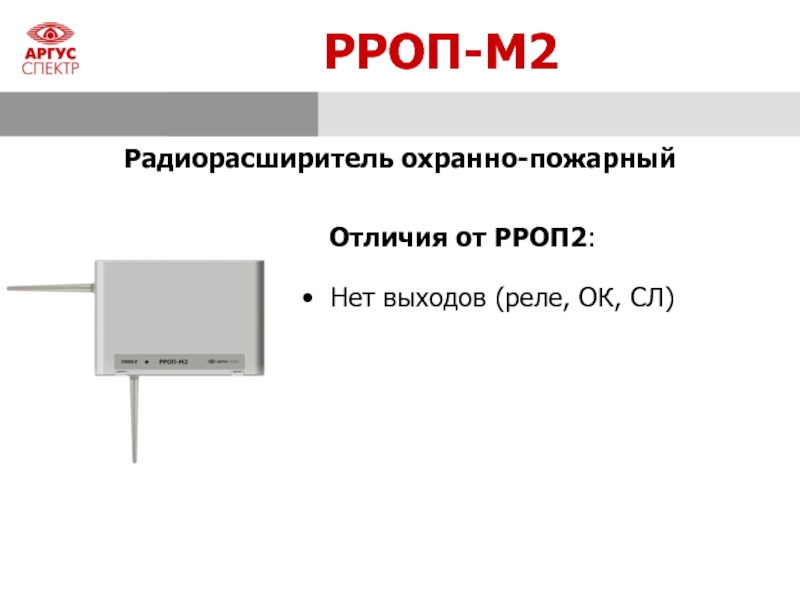

Слайд 7РРОП-М2
Нет выходов (реле, ОК, СЛ)
Отличия от РРОП2:
Радиорасширитель охранно-пожарный

Слайд 8ИЗВЕЩАТЕЛИ ОХРАННЫЕ

Слайд 9Охранные извещатели
* – устойчив к движению животных
NEW

Слайд 10Арфа-2Р
зона обнаружения – 6м, 120°

2 уровня чувствительности,

2 уровня дальности

контроль выпадения осколков

подключение охранного ШС

два элемента питания (основной и резервный)

поверхностный звуковой

Слайд 11Икар-Р, Икар-5Р
зона обнаружения
Икар-Р 12м (90°)
Икар-5РА 12м (90°)

два элемента питания (основной и резервный).
оптико-электронный

Слайд 12Икар-5Р
Устойчивости к движению животных:
- гладкошерстных, до 20 кг
- длинношерстных, до 40 кг

Слайд 13Икар-ШМР - извещатель-сигнализатор
Икар-ШР, Икар-ШМР
зона обнаружения
Икар-ШР 4,5/8м, 90°х16°
Икар-ШМР 4/6м, 17°
сплошная

штора
подключение ШС
кронштейн с датчиком отрыва
два элемента питания (основной и резервный).

Слайд 14Икар-ШР

Слайд 15Икар-ШР

Слайд 16Икар-ШМР
Охрана музейных экспонатов

Слайд 17 Сокол-Р

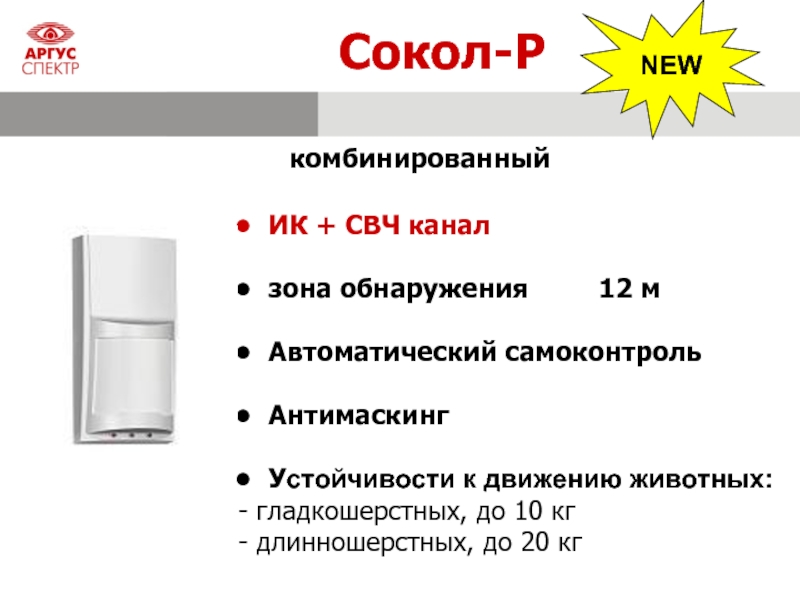

ИК + СВЧ канал

зона обнаружения 12 м

Автоматический самоконтроль

Антимаскинг

Устойчивости

к движению животных:
- гладкошерстных, до 10 кг
- длинношерстных, до 20 кг


NEW

комбинированный

Слайд 18РИГ
встроенный геркон

подключение охранного, пожарного или тревожного ШС

два элемента питания (основной и

резервный).

универсальный / магнитоконтактный

Слайд 19СтОп BX-80NR
Зона обнаружения двухлучевая линейная: 24 м (по 12/8/5/2 м в

каждую сторону)

Распознавание размера объекта

два элемента питания (основной и резервный).

уличный оптико-электронный
(Optex)

Слайд 20СтОп HX-40RAM
Зона обнаружения – 12х12 м, угол зоны обнаружения 85°

Антимаскинг

Распознавание

размера объекта

два элемента питания (основной и резервный).

уличный оптико-электронный
(Optex)

Слайд 21ИЗВЕЩАТЕЛИ ПОЖАРНЫЕ

Слайд 22Пожарные извещатели
м-д – максимально-дифференциальный
NEW
NEW

Слайд 23Дымовая камера

Слайд 24ИПР-Р
многократного действия

светодиодная индикация квитирования от приемно-контрольные устройства

два элемента питания (основной и

резервный).

Слайд 25
Амур-Р
дальность обнаружения 10–100 м
автоподстройка чувствительности и автокомпенсация запыленности
лазерный указатель для

юстировки
от -30 до + 55ºС
IP65

линейный оптико-электронный адресно-аналоговый

Слайд 26
Амур-МР
дальность обнаружения 5–40 м
автоподстройка чувствительности и автокомпенсация запыленности
лазерный указатель для

юстировки
от -30 до + 55ºС

NEW

линейный оптико-электронный адресно-аналоговый

Слайд 27СТРЕЛЕЦ Ex ВЗРЫВОЗАЩИЩЕННОЕ ИСПОЛНЕНИЕ

Слайд 28Стрелец Ex
Аврора–ДРВ дымовой

Аврора–ТРВ тепловой

Аврора–ДТРВ комбинированный

ИПР-РВ ручной
извещатели взрывозащищенные

Слайд 292 ExemIIT6 X
2 – «повышенной надежности против взрыва»
автокомпенсация запыленности
5 лет +

2 месяца
от -30 до + 55ºС

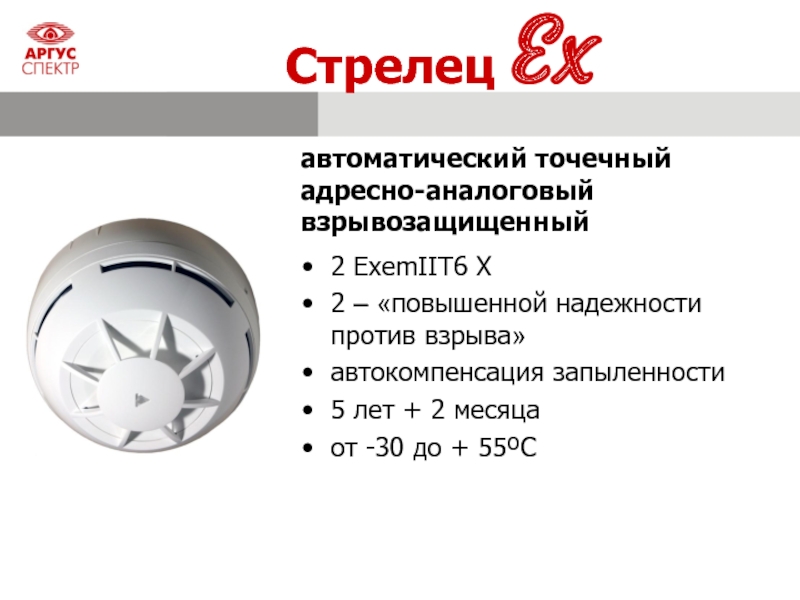

автоматический точечный адресно-аналоговый взрывозащищенный

Стрелец Ex

Слайд 300 ExiaIICT5
0 – «особовзрывобезопасное»
IP 67
5 лет + 8 месяца
от -30 до

+ 55ºС

извещатель ручной взрывозащищенный

Стрелец Ex

Слайд 31
Пламя-РВ
0 ExiaIICT5
0 – «особовзрывобезопасное»
3 уровня чувствительности
3 уровня инерционности
система контроля прозрачности входного

окна
на базе «Набат» ИПП–2А ОАО «НИИ «Гириконд»

извещатель пламени взрывозащищенный

Слайд 32СП 5.13130.2009 Пункт 13.3.3
Допускается устанавливать один автоматический ИП, если одновременно выполняются

условия:
а) S помещения не больше площади, защищаемой ИП;
б) обеспечивается автоматический контроль работоспособности ИП;
в) обеспечивается идентификация неисправного ИП;
г) по срабатыванию ИП не формируется запуск АУПТ или СОУЭ 5-го типа (и 4), а также другими системами, ложное функционирование которых может привести к недопустимым материальным потерям или снижению уровня безопасности людей.

1 ИП на помещение

Для а-а извещателей Аврора-*Р и Аврора-*И технические требования б) и в) выполняются

Слайд 33ИЗВЕЩАТЕЛИ ТЕХНОЛОГИЧЕСКИЕ

Слайд 34
Вода-Р
до 4-х датчиков протечки

контроль обрыва и КЗ

«период нечувствительности»
детектор протечки воды радиоканальный

Слайд 35Градус-Р
нижний порог: -40…+35ºС

верхний порог: -10…+70ºС
температурный детектор радиоканальный

Слайд 36подключение газового сигнализатора АВУС–КОМБИ (ОАО "Авангард") по двухпроводному ШС

тревожные извещения: "Повышенная

концентрация газа", "Технологическая тревога (утечка газа)", "Предельная загазованность газового детектора"

УСГС

устройство сопряжения с газовым сигнализатором

Слайд 37УСЦП-Р, Фаза-Р

Получение значений от датчиков физических величин (ДФИ)
-Устройство сопряжения с цифровым

протоколом
-Детектор силового питающего напряжения

Слайд 38 ИСПОЛНИТЕЛЬНЫЕ УСТРОЙСТВА, ОПОВЕЩАТЕЛИ

Слайд 39* – извещатель дымовой оптико-электронный
** – устройство персонального оповещения
Исполнительные устр-ва
NEW
NEW

Слайд 40ИБ-Р
реле (перекл.; Imax – 5А;

Umax – =30В / ~ 250В; Pmax – 1200B•A)

контрольный вход: контроль исправности внешнего устройства

внешнее питание (9 – 27B)

блок исполнительный радиоканальный

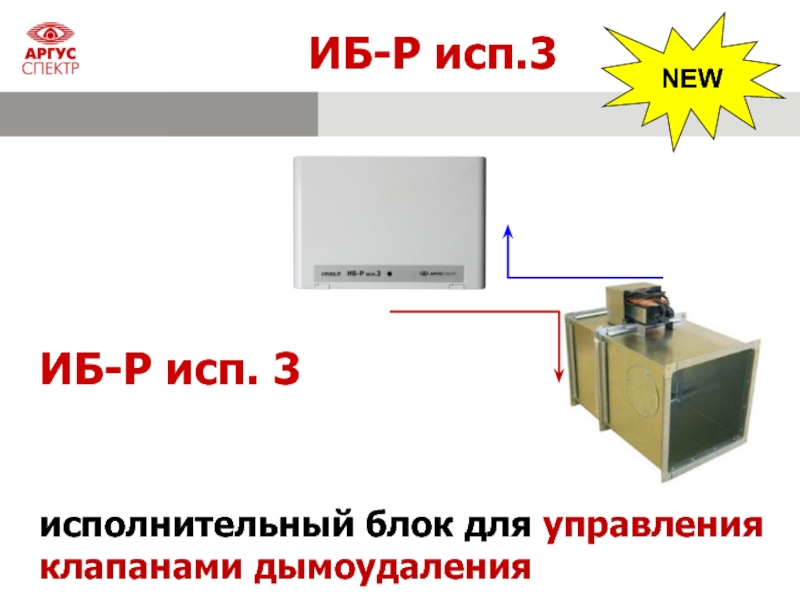

Слайд 41 ИБ-Р исп. 3 исполнительный блок для управления клапанами дымоудаления


ИБ-Р

исп.3

NEW

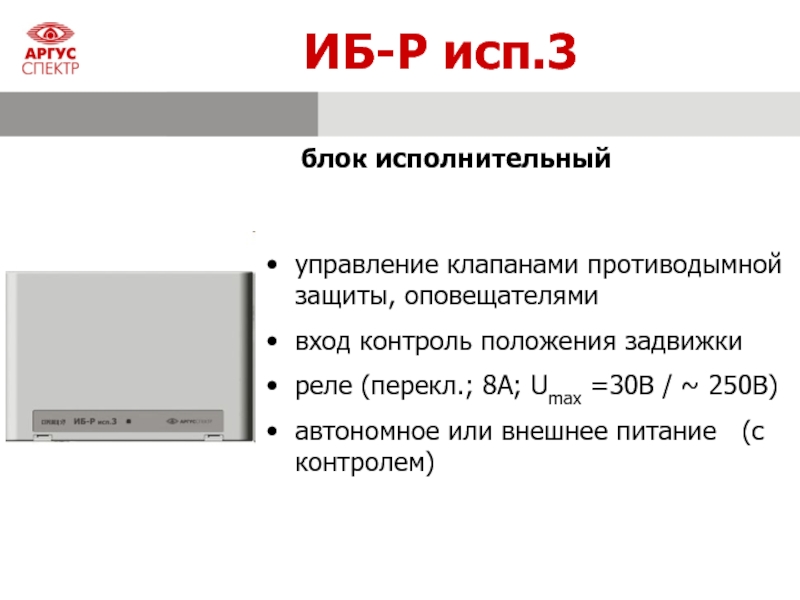

Слайд 42ИБ-Р исп.3
управление клапанами противодымной защиты, оповещателями
вход контроль положения задвижки
реле (перекл.; 8А;

Umax =30В / ~ 250В)
автономное или внешнее питание (с контролем)

блок исполнительный

Слайд 43Табло-Р
5 лет (при еженедельном использовании)
не менее 1 часа непрерывной работы
два элемента

питания (основной и резервный), внешнее питание (с контролем)

оповещатель световой

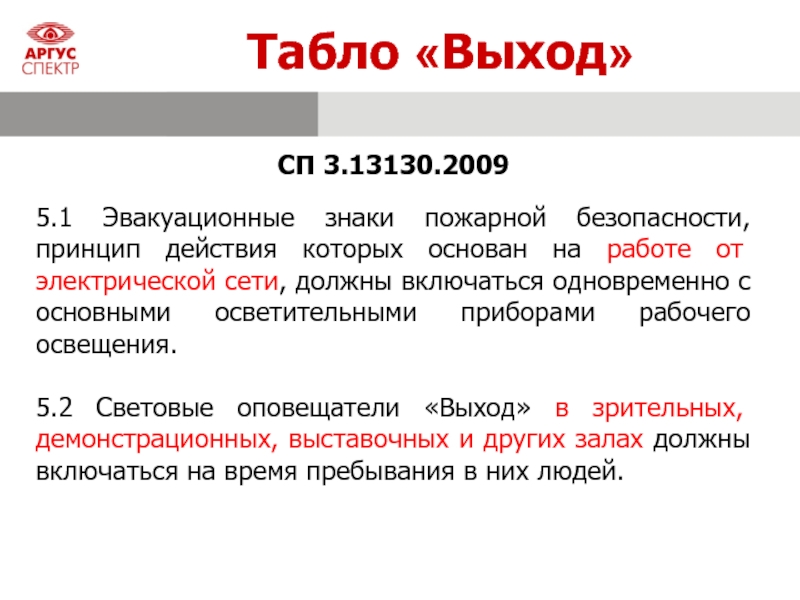

Слайд 44Табло «Выход»
СП 3.13130.2009

5.1 Эвакуационные знаки пожарной безопасности, принцип действия которых основан

на работе от электрической сети, должны включаться одновременно с основными осветительными приборами рабочего освещения.

5.2 Световые оповещатели «Выход» в зрительных, демонстрационных, выставочных и других залах должны включаться на время пребывания в них людей.

Слайд 45Сирена-Р исп.2
уровень звукового давления 96 дБ

не менее 15 часов непрерывного воспроизведения

два

элемента питания (основной и резервный)

оповещатель звуковой

Слайд 46Орфей-Р исп.2
оповещатель речевой
звуковое давление 92±3 дБ
5 лет в дежурном режиме
3 речевых

сообщения (32 сек)
трансляция сигналов ГО и ЧС
два элемента питания (основной и резервный)
синхронизация с Орфей-Р и Аврора-ДОР

Слайд 47Орфей-Р исп.У

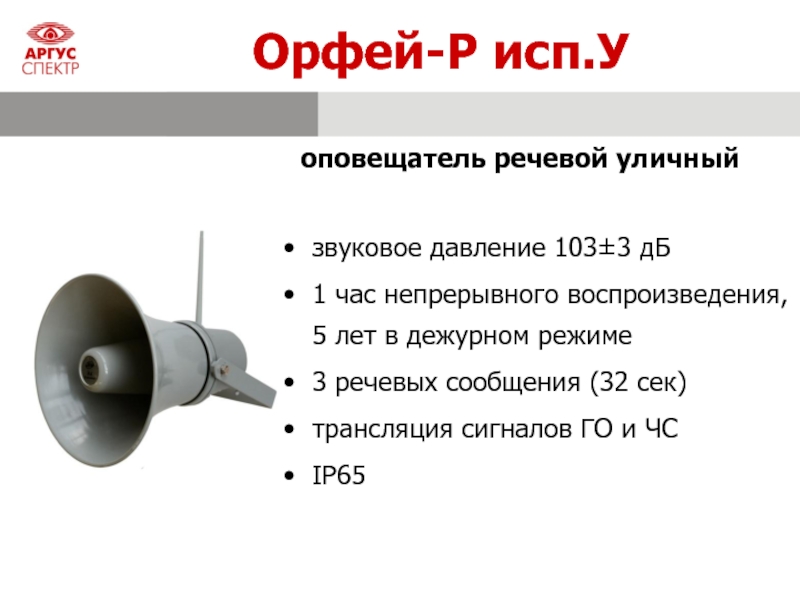

оповещатель речевой уличный
звуковое давление 103±3 дБ
1 час непрерывного воспроизведения, 5

лет в дежурном режиме
3 речевых сообщения (32 сек)
трансляция сигналов ГО и ЧС
IP65

Слайд 48Речевое оповещение
емкость системы речевого оповещения
496 модулей в системе (16+32*15)

496 независимых зон

оповещения

банк типовых речевых сообщений

оперативное вмешательство в процесс речевого оповещения

система единой синхронизации пуска

Слайд 491) ВОРС Стрелец®
2) От проводных приборов
(реле ПЦН)
РИГ
Запуск оповещения

Слайд 50компьютер
с ПО OrpheyRLib
УЗРС
устройство записи речевых сообщений
Запись сообщений

Слайд 51

Пример организации СОУЭ

Слайд 52
Пример организации СОУЭ

Слайд 53Аврора-ДСР
уровень звукового давления 97 дБ
2,5 часа непрерывного воспроизведения, 5 лет в

дежурном режиме
два элемента питания (основной и резервный)
синхронизация с Аврора-ДСР и Сирена-

извещатель дымовой оповещатель звуковой

Слайд 54Аврора-ДОР исп.2
уровень звукового давления 85 дБ
не менее 1 часа непрерывного воспроизведения
3

речевых сообщения (32 сек)
два элемента питания (основной и резервный)
синхронизация с Аврора-ДОР и Орфей-Р

извещатель дымовой оповещатель речевой, световой «бегущая дорожка»

NEW

+

Слайд 55
Браслет-Р
световая, звуковая и вибрационная сигнализация
вызов персонала / тревожная кнопка
два элемента питания
исп.1 Браслет-Р
исп.2 Кнопка-Р
исп.3 Браслет-РМ
устройство

персонального оповещения

Слайд 56






медсестра
больной
Браслет-Р

Слайд 57СТРЕЛЕЦ® Оповещение
СОУЭ 1-2 типов
«Сирена-Р», «Аврора-ДСР», «Табло-Р», «ИБ-Р исп.2»


СОУЭ 3-5 типов
«Орфей-Р», «Аврора-ДОР»,

«Аврора-ДОР исп.2»

Слайд 58УСТРОЙСТВА УПРАВЛЕНИЯ И ИНДИКАЦИИ

Слайд 59Управление и индикация

Слайд 60




1

2

3

16
Глобальные разделы:
№ 1 … № 16
Локальные разделы:
№ 1 … № 256
Разделы

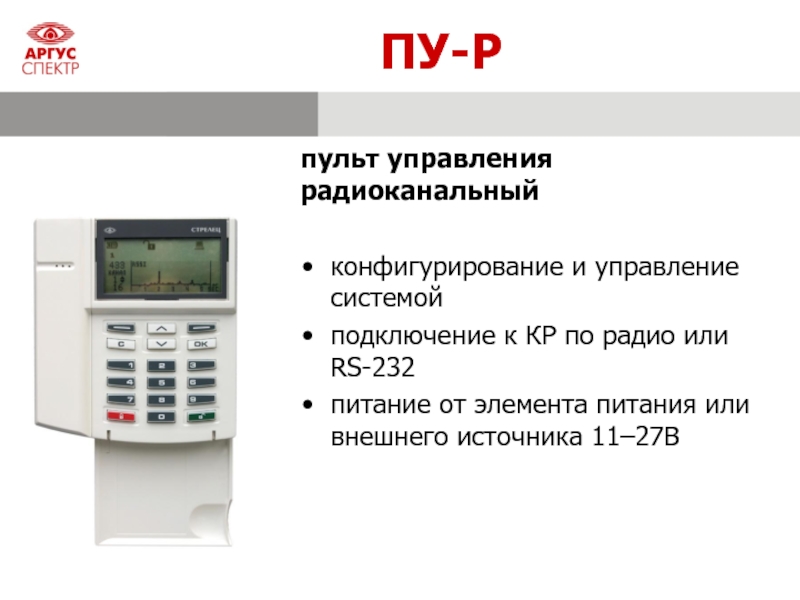

Слайд 61ПУ-Р
конфигурирование и управление системой
подключение к КР по радио или RS-232
питание от

элемента питания или внешнего источника 11–27В

пульт управления радиоканальный

Слайд 62ПУЛ-Р
пульт управления локальный радиоканальный
управление разделами и выходами

индикация состояния разделов

сигналы «Паника», «Принуждение»

управление

группами ИУ

Слайд 63БУК-Р
4 проводных ШС

управление системой при помощи 16 ключей «Touch Memory»

выход на

БВИ и оповещение

16 шт. на один РРОП

блок управления и контроля радиоканальный

Слайд 6416 БУК-Р
на
1 РРОП


(256 БУК-Р
в системе)
БУК-Р

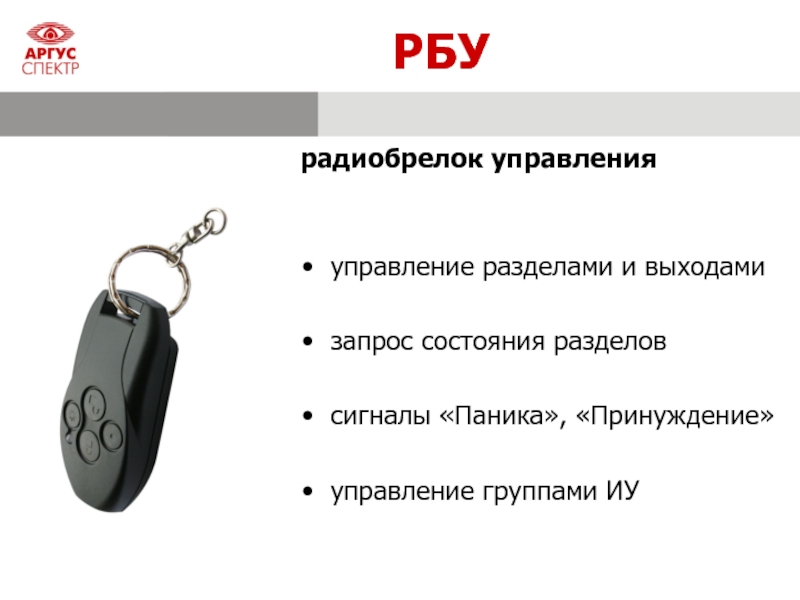

Слайд 65РБУ
управление разделами и выходами

запрос состояния разделов

сигналы «Паника», «Принуждение»

управление группами ИУ
радиобрелок управления

Слайд 66Считыватель карт радиоканальный СК-Р СТРЕЛЕЦ®
NEW

Слайд 67Стеклянные перегородки

Слайд 68Стеклянные перегородки

Слайд 69Алгоритм работы
Считыватель СК-Р

Слайд 70Организация точки доступа

Считыватель (СК-Р)
Кнопка выхода (Кнопка-Р)

ИБ-Р + замок

Слайд 71КОМПЛЕКТ Кабинет-Р
Комплект беспроводной точки доступа


Слайд 72КОМПЛЕКТ Кабинет-Р


Запрограммирован и готов к использованию

Слайд 73Sagittarius
КВАРТИРНЫЙ КОМПЛЕКТ

Слайд 74Sagittarius

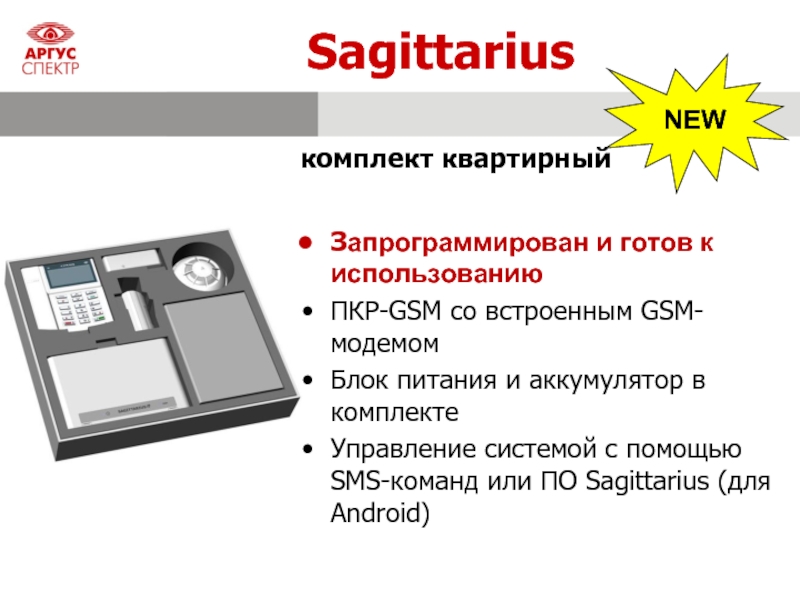

Запрограммирован и готов к использованию
ПКР-GSM со встроенным GSM-модемом
Блок питания и аккумулятор

в комплекте
Управление системой с помощью SMS-команд или ПО Sagittarius (для Android)

NEW

комплект квартирный

Слайд 75Sagittarius
комплект квартирный

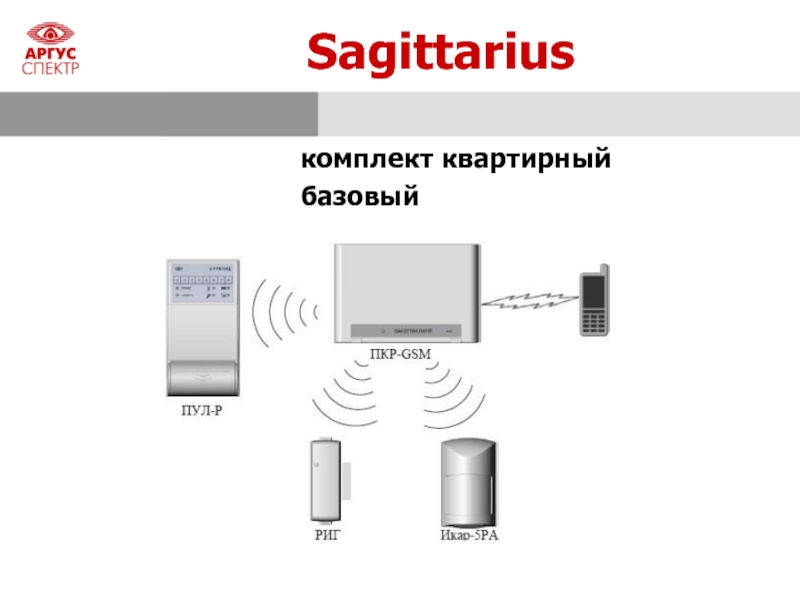

базовый

Слайд 76Sagittarius
комплект квартирный

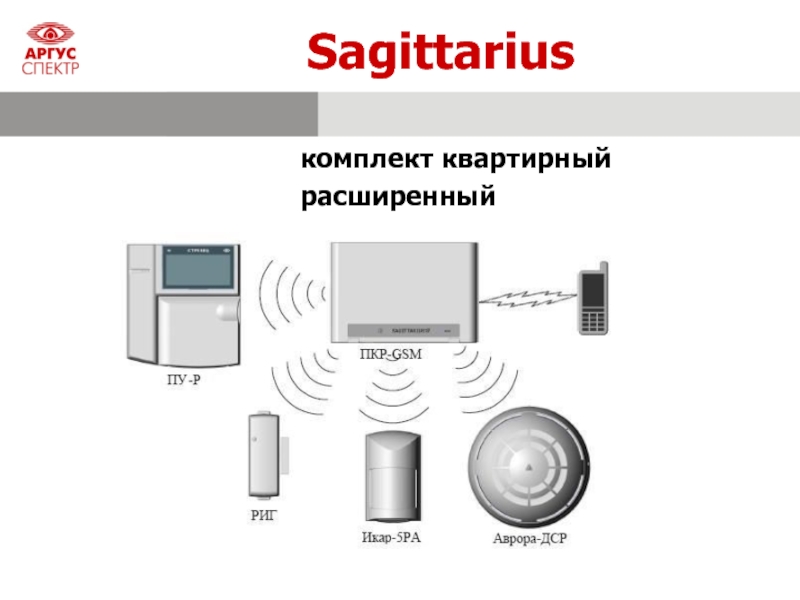

расширенный

Слайд 77Снижена цена
Максимальное кол-во извещателей в системе – 32 шт.
Дальность связи с

ПКУ в открытом пространстве – 400 м

Отличия от Аврора-ДР:

Аврора-ДР исп.2

Слайд 78ПО Sagittarius

Слайд 79ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Слайд 80
WirelEx

Слайд 81АРМ Стрелец-Интеграл
конфигурирование ИСБ‪‪‪"Стрелец-Интеграл»
обработка событий в системе и визуальное отображение на планах
управление
удалённые

рабочие места

Слайд 82СИСТЕМЫ ПЕРЕДАЧИ ИЗВЕЩЕНИЙ

Слайд 83СПИ
сотовые сети стандарта GSM
IP сети (GSM резерв)
выделенный радиоканал
«обычный» телефон
«занятый» телефон
передача извещений

по различным каналам связи:

Слайд 84
СПИ: радиоканал

Слайд 85
СПИ: GSM

Слайд 86
СПИ: IP-сети

Слайд 87ИНТЕГРАЦИЯ

Слайд 88Компания ITV (ИНТЕЛЛЕКТ)

Электронные системы (АПК «Бастион»)

Итриум СПб

ООО «НПО Релвест»

Сигма-ИС (ИСБ «Рубеж»)


Интеграция

Слайд 89ООО НТКФ «Си-Норд» (Андромеда)

Группа компаний «АСБ»

Объединение ОКО

НПО «Центр-Протон»

Группа компаний «Рубеж» (Цербер)

Интеграция

Слайд 90НПП «Cтелс» (Мираж)

Компания «Ритм»

ЗАО «СШС»

Компания «TELEmonitor Oy»

ЗАО «РИЭЛТА» СПИ «Заря»


Интеграция

Слайд 91DECO LINE

Слайд 92
Спасибо за внимание!

Похожие презентации

Второй урок темы учитель Глазырина Г.М. учитель Глазырина Г.М. МОУ Тюбукская СОШ 3 МОУ Тюбукская СОШ 3 215
Тема урока:Решение комбинаторных задач с помощью графов 244
От Хаоса к Космосу: Консолидация внутренних веб-ресурсов SPM Conference 2011 206
Нечто 171
деловое общение по телефону 309
Amigo Light: Голос для вашего портала 170

Обратная связь

Если не удалось найти и скачать презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое ThePresentation.ru?

Это сайт презентаций, докладов, проектов, шаблонов в формате PowerPoint. Мы помогаем школьникам, студентам, учителям, преподавателям хранить и обмениваться учебными материалами с другими пользователями.

Для правообладателей

Яндекс.Метрика
