Объединение компьютеров в Локальную сеть презентация
Содержание
- 1. Объединение компьютеров в Локальную сеть
- 2. Компьютерная сеть – это совокупность компьютеров, распределенных
- 3. Преимущества, получаемые при сетевом объединении персональных компьютеров
- 4. Сервер – это высокопроизводительный компьютер с большим

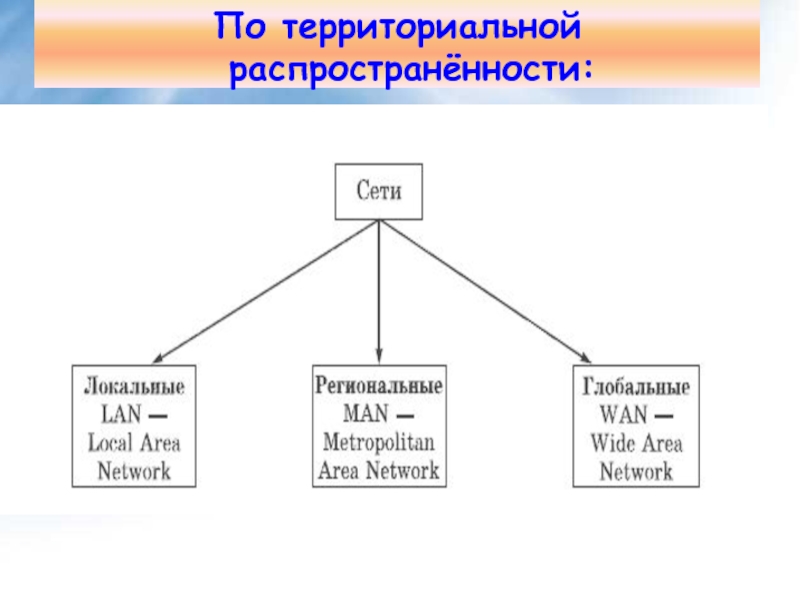

- 5. По территориальной распространённости:
- 6. Локальная сеть Локальная сеть –
- 7. Глобальная сеть Глобальная сеть – это система
- 8. Локальная сеть Локальные сети по
- 9. Одноранговая локальная сеть В одноранговой локальной
- 10. Одноранговая локальная сеть
- 11. Одноранговая локальная сеть

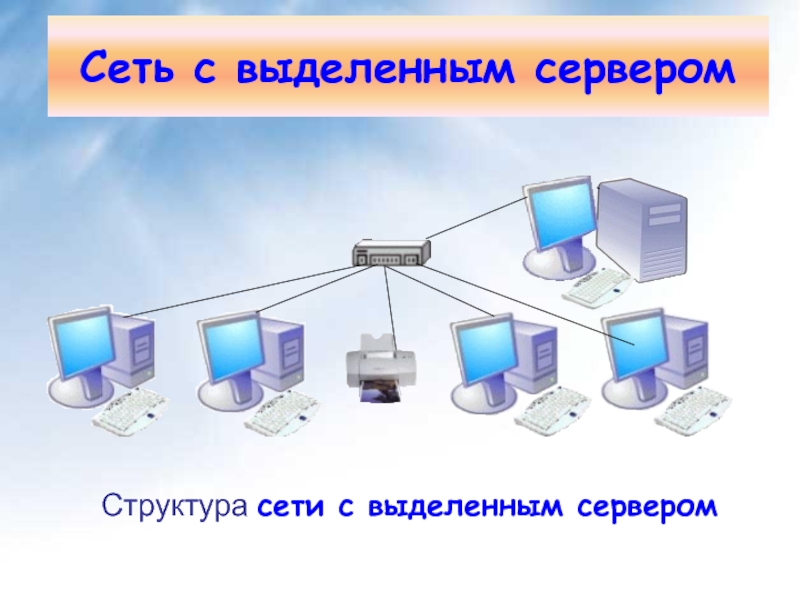

- 12. Сеть с выделенным сервером Структура сети с выделенным сервером
- 13. Сеть с выделенным сервером Сервер (от англ.
- 14. Сеть с выделенным сервером
- 15. Сеть с выделенным сервером
- 16. Под топологией компьютерной сети обычно понимают
- 17. Тип соединения - «шина» Кабель проходит от
- 18. Шина (bus), при которой все компьютеры параллельно
- 19. ДОСТОИНСТВА: простота добавления новых узлов в сеть
- 20. Тип соединения - «звезда» К каждому компьютеру подходит отдельный кабель из одного центрального узла.
- 21. Звезда (star), при которой к одному центральному
- 22. Активная звезда к одному
- 23. В настоящее время она распространена гораздо более
- 24. ДОСТОИНСТВА: выход из строя периферийного компьютера никак
- 25. При топологии «кольцо» компьютеры подключаются к кабелю, замкнутому в кольцо Тип соединения - «кольцо»
- 26. Кольцо (ring), при котором каждый компьютер передает
- 27. Тип соединения - «кольцо» ДОСТОИНСТВА легко подключить
- 28. Компоненты локальной сети Для
- 29. Компоненты локальной сети Иногда необходимые
- 30. Компоненты локальной сети Кабели Коаксиальный кабель –

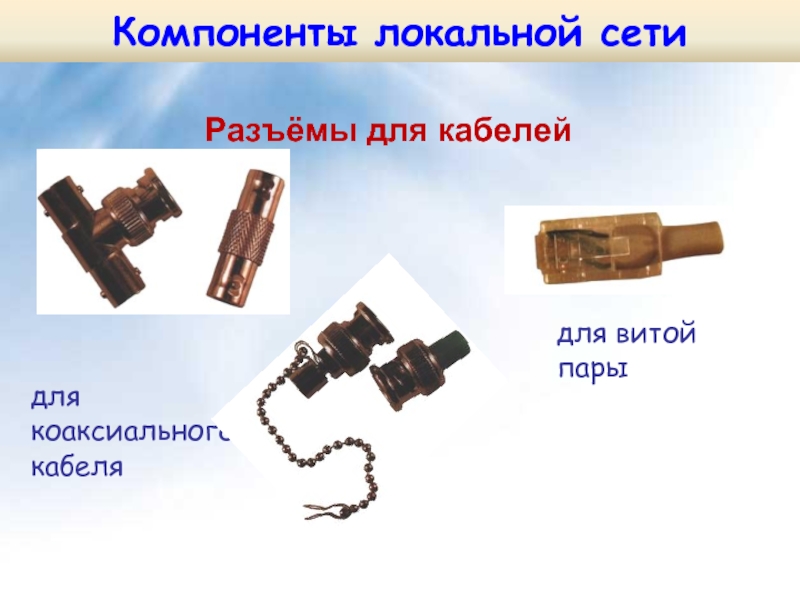

- 31. Разъёмы для кабелей для коаксиального кабеля для витой пары Компоненты локальной сети
- 32. Концентраторы (HUB или Switch)
- 33. Общая скорость соединения в сети при использовании
- 34. Маршрутизатор (роутер) — сетевое устройство, на основании
- 35. Программное обеспечение сети Для
- 36. Программное обеспечение сети Для организации локальной сети
- 37. Данное окно используется для установки
- 38. Данные окна используются для установки явного IP-адреса и параметров маски подсети Программное обеспечение сети
- 39. Данное окно используется для установки
- 40. Локальный ресурс. Запрещается доступ к ресурсам компьютера
- 41. Режимы доступа к ресурсам сети Только чтение

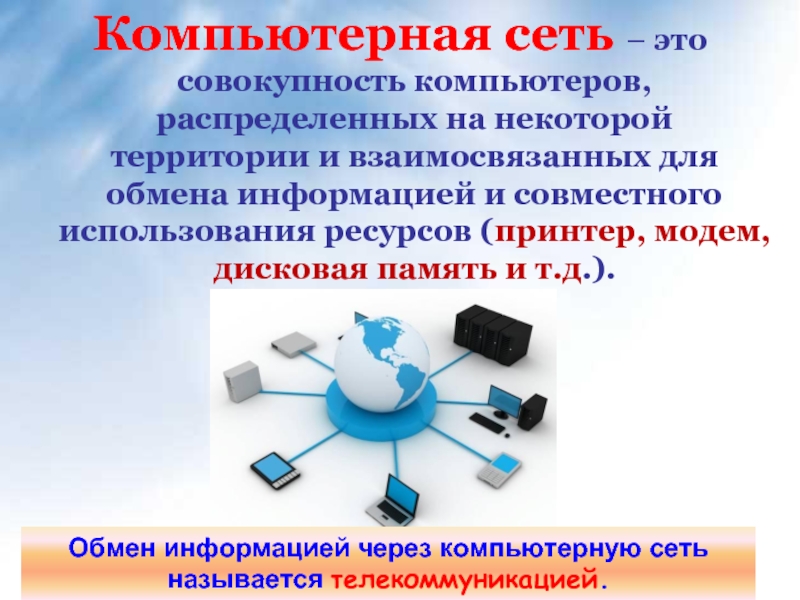

Слайд 2Компьютерная сеть – это совокупность компьютеров, распределенных на некоторой территории и
Обмен информацией через компьютерную сеть называется телекоммуникацией.

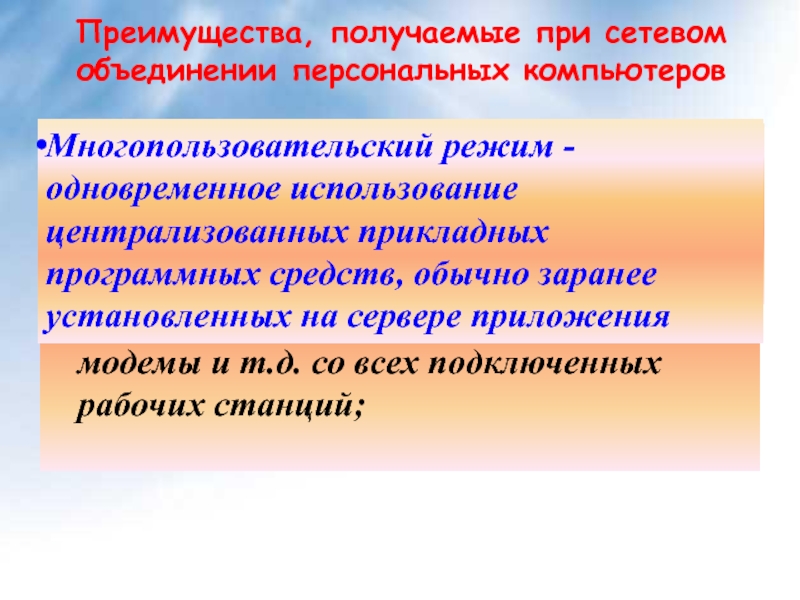

Слайд 3Преимущества, получаемые при сетевом объединении персональных компьютеров
позволяет экономно использовать ресурсы, например,
предоставляет возможность доступа и управления базами данных с периферийных рабочих мест, нуждающихся в информации
предоставляет возможность одновременного использования централизованных, ранее установленных программных средств
Многопользовательский режим - одновременное использование централизованных прикладных программных средств, обычно заранее установленных на сервере приложения

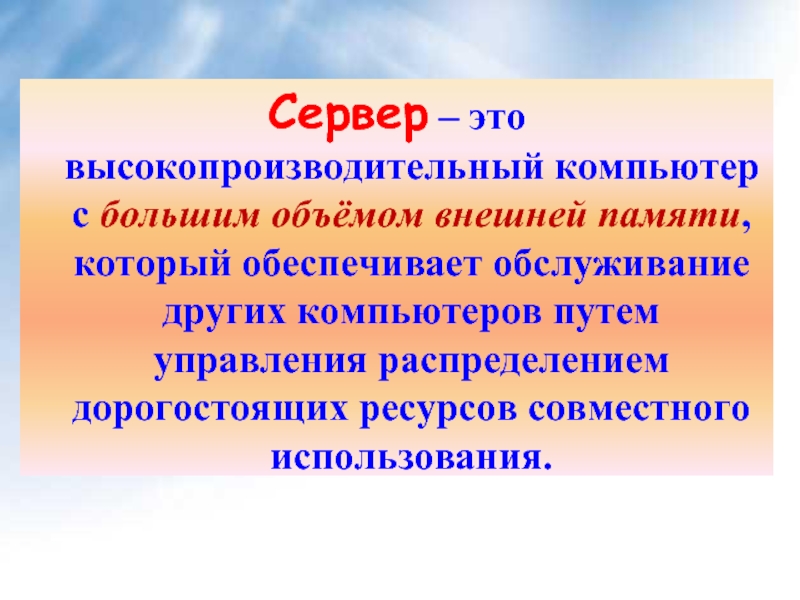

Слайд 4Сервер – это высокопроизводительный компьютер с большим объёмом внешней памяти, который

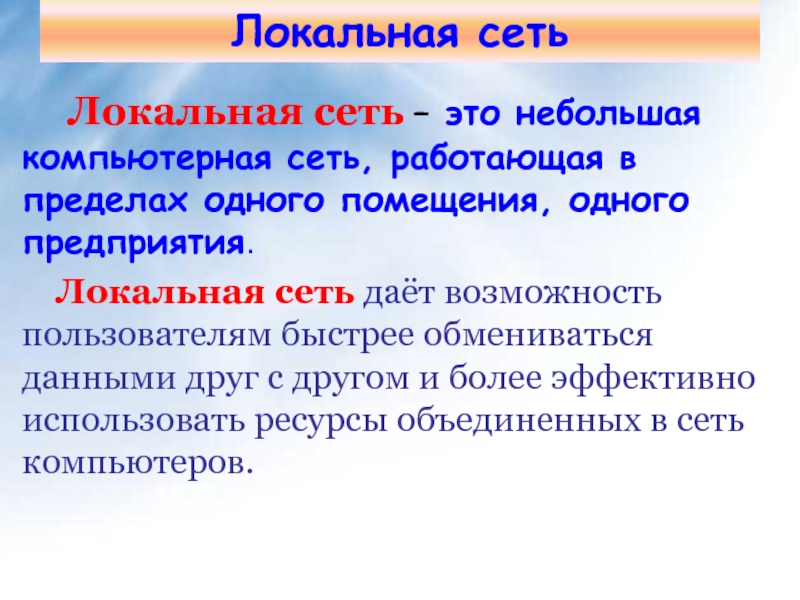

Слайд 6Локальная сеть
Локальная сеть – это небольшая компьютерная сеть, работающая
Локальная сеть даёт возможность пользователям быстрее обмениваться данными друг с другом и более эффективно использовать ресурсы объединенных в сеть компьютеров.

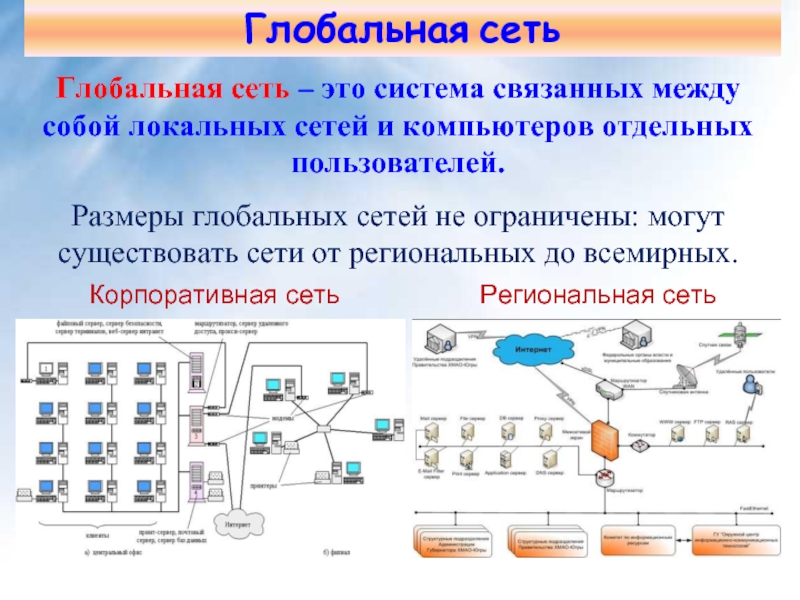

Слайд 7Глобальная сеть
Глобальная сеть – это система связанных между собой локальных сетей
Размеры глобальных сетей не ограничены: могут существовать сети от региональных до всемирных.
Региональная сеть
Корпоративная сеть

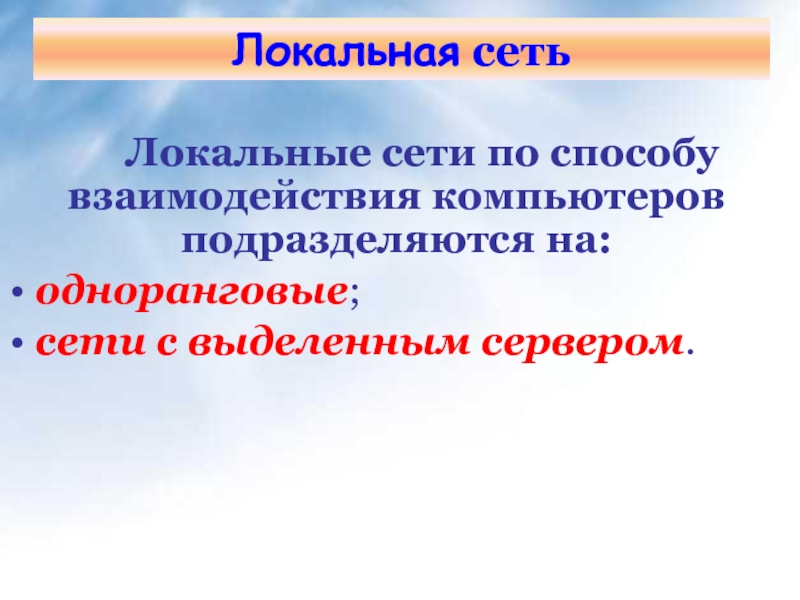

Слайд 8Локальная сеть
Локальные сети по способу взаимодействия компьютеров подразделяются на:
одноранговые;
сети с выделенным сервером.

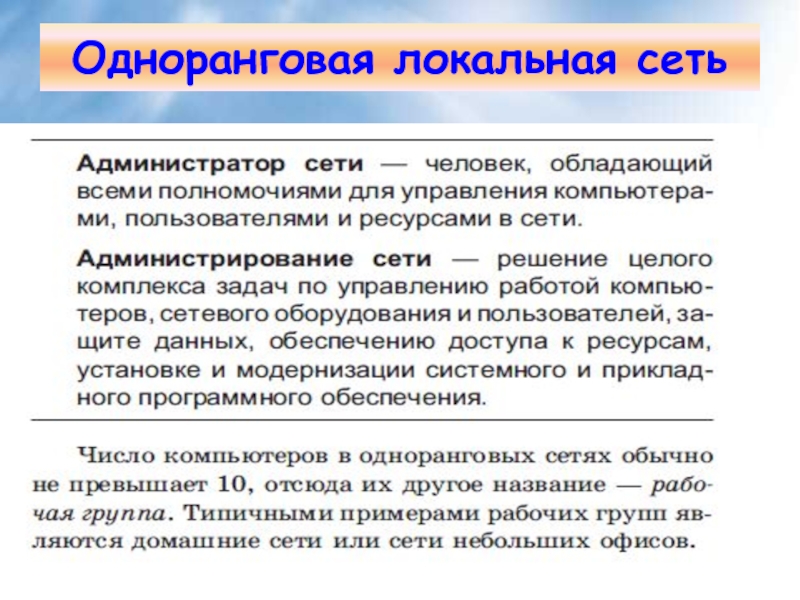

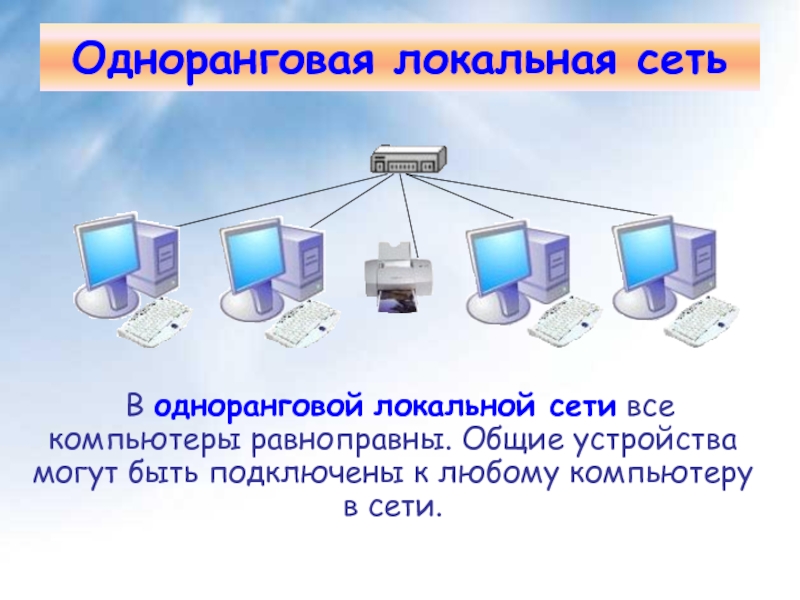

Слайд 9Одноранговая локальная сеть
В одноранговой локальной сети все компьютеры равноправны. Общие

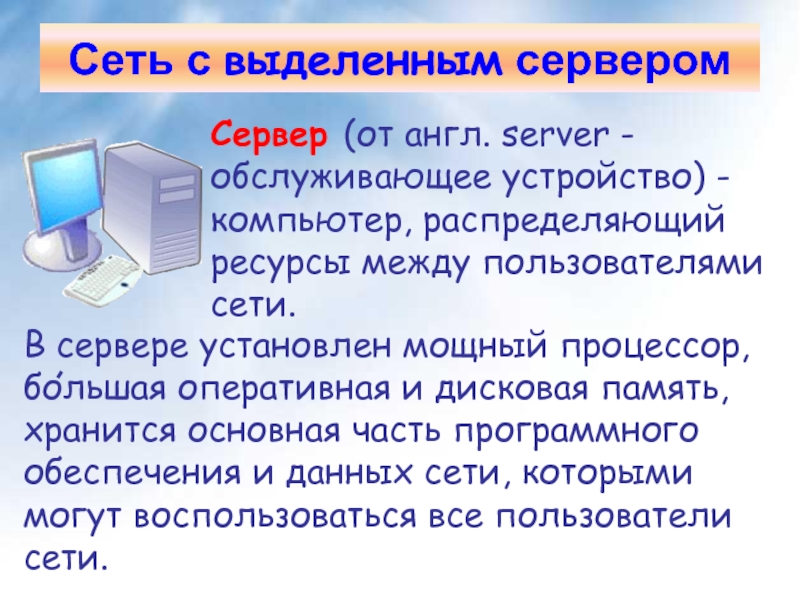

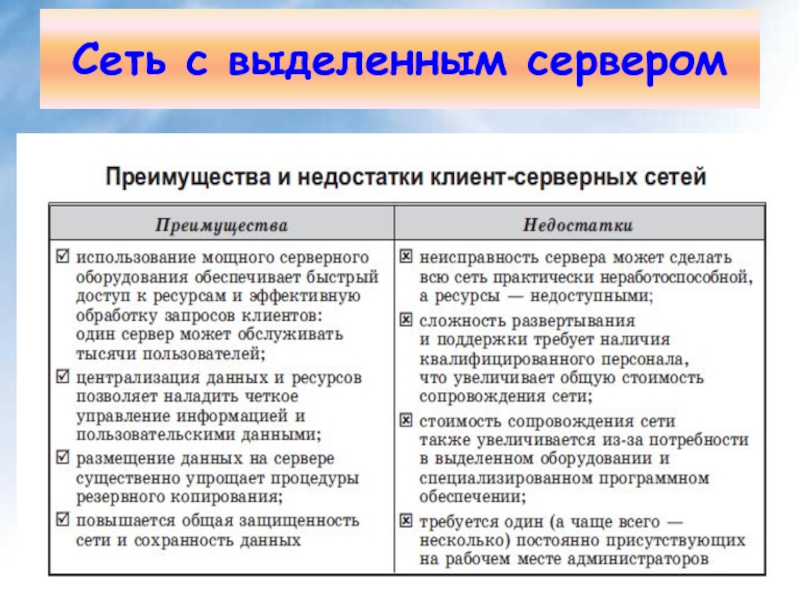

Слайд 13Сеть с выделенным сервером
Сервер (от англ. server - обслуживающее устройство) -
В сервере установлен мощный процессор, большая оперативная и дисковая память, хранится основная часть программного обеспечения и данных сети, которыми могут воспользоваться все пользователи сети.

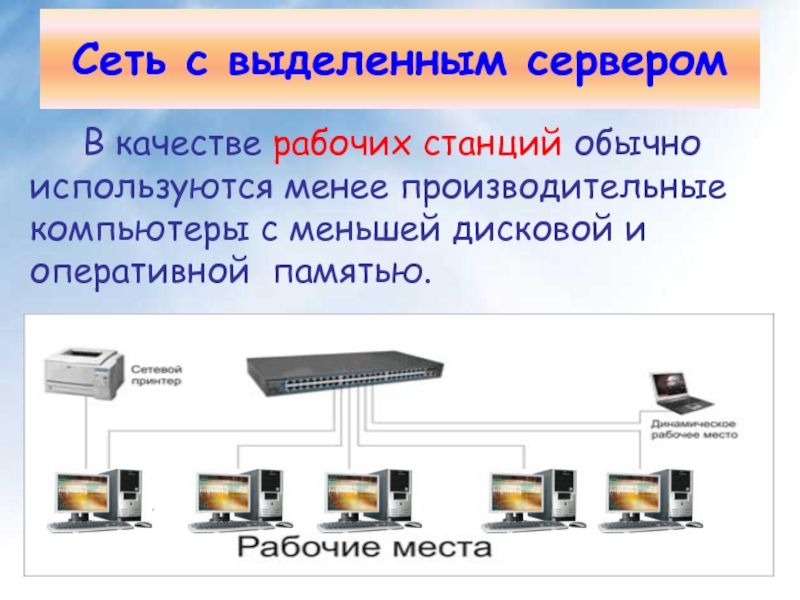

Слайд 14Сеть с выделенным сервером
В качестве рабочих станций обычно

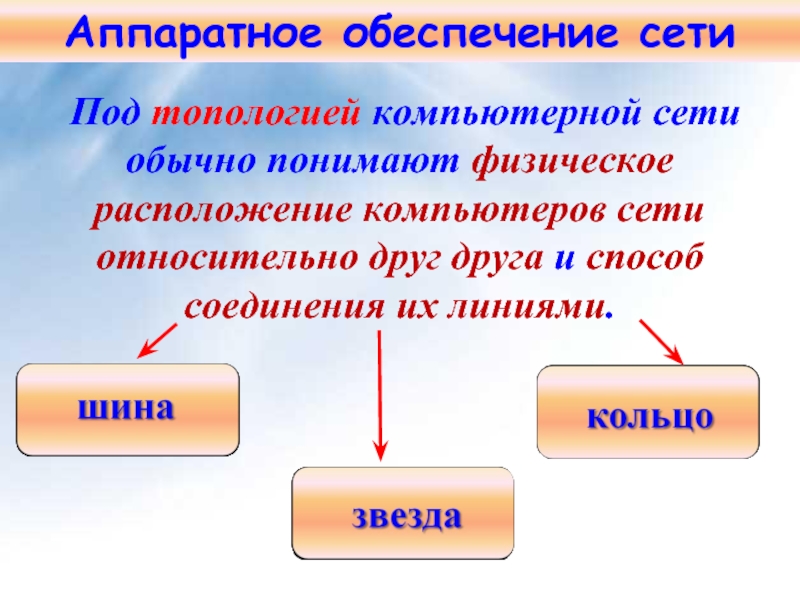

Слайд 16 Под топологией компьютерной сети обычно понимают физическое расположение компьютеров сети
Аппаратное обеспечение сети
Слайд 17Тип соединения - «шина»
Кабель проходит от одного компьютера к другому, соединяя

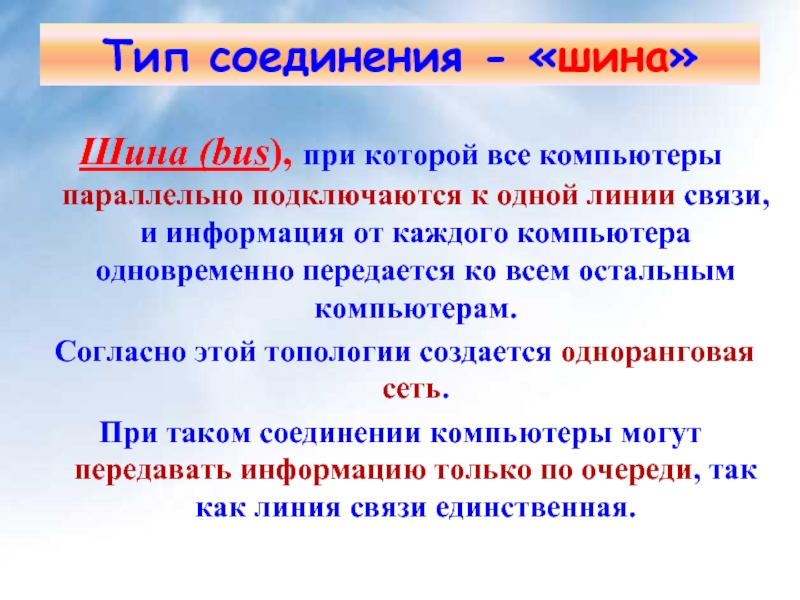

Слайд 18Шина (bus), при которой все компьютеры параллельно подключаются к одной линии
Согласно этой топологии создается одноранговая сеть.
При таком соединении компьютеры могут передавать информацию только по очереди, так как линия связи единственная.
Тип соединения - «шина»

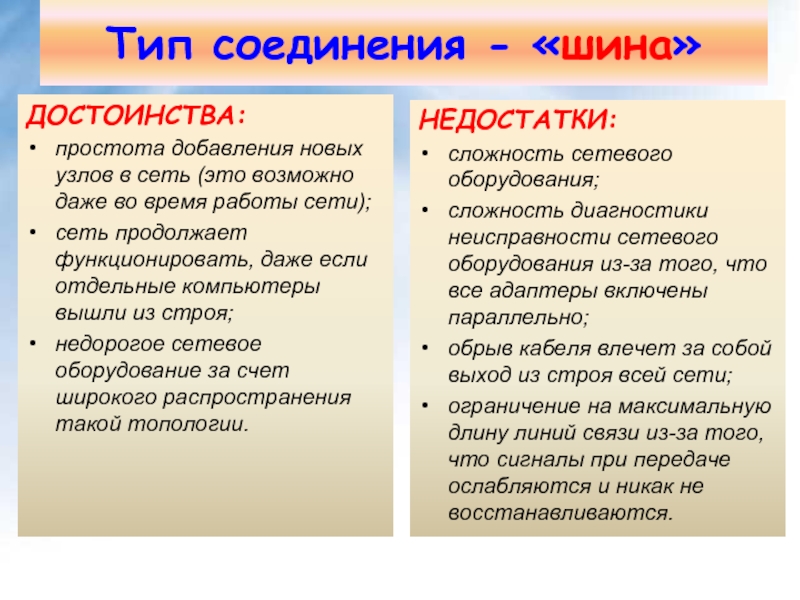

Слайд 19ДОСТОИНСТВА:
простота добавления новых узлов в сеть (это возможно даже во время
сеть продолжает функционировать, даже если отдельные компьютеры вышли из строя;
недорогое сетевое оборудование за счет широкого распространения такой топологии.
НЕДОСТАТКИ:
сложность сетевого оборудования;
сложность диагностики неисправности сетевого оборудования из-за того, что все адаптеры включены параллельно;
обрыв кабеля влечет за собой выход из строя всей сети;
ограничение на максимальную длину линий связи из-за того, что сигналы при передаче ослабляются и никак не восстанавливаются.
Тип соединения - «шина»

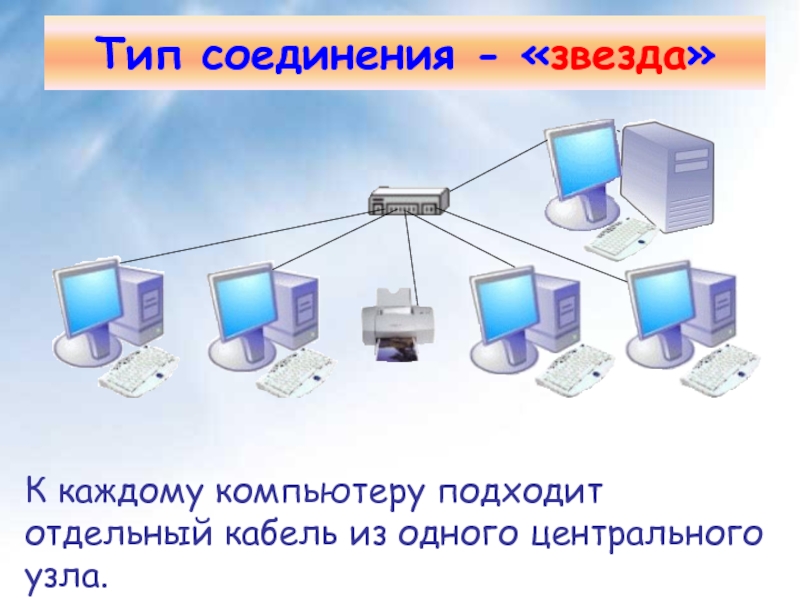

Слайд 20Тип соединения - «звезда»
К каждому компьютеру подходит отдельный кабель из одного

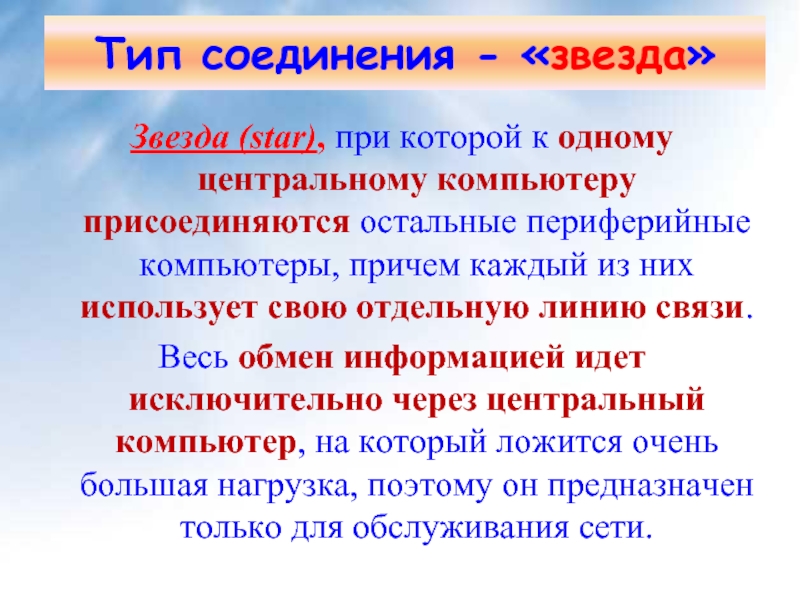

Слайд 21Звезда (star), при которой к одному центральному компьютеру присоединяются остальные периферийные
Весь обмен информацией идет исключительно через центральный компьютер, на который ложится очень большая нагрузка, поэтому он предназначен только для обслуживания сети.
Тип соединения - «звезда»

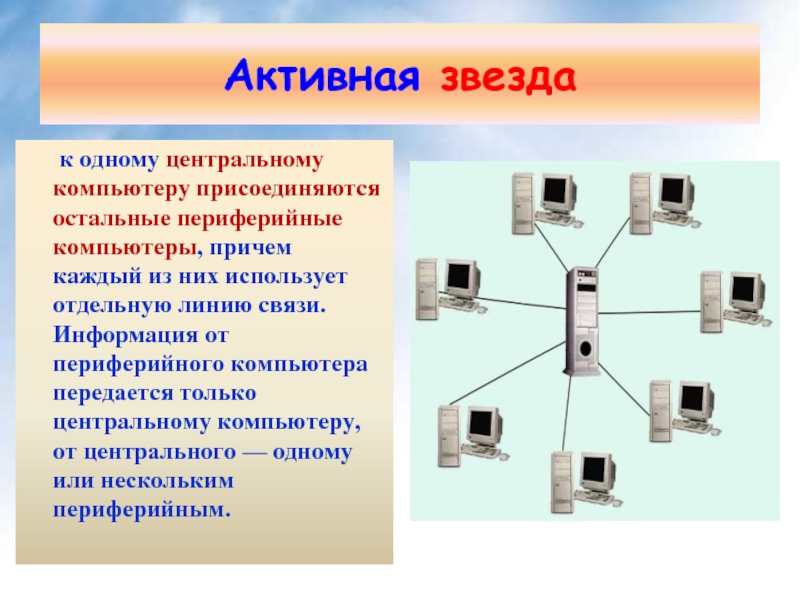

Слайд 22Активная звезда
к одному центральному компьютеру присоединяются остальные периферийные
Слайд 23В настоящее время она распространена гораздо более широко, чем активная звезда.
В центре сети с данной топологией помещается не компьютер, а специальное устройство — коммутатор или, как его еще называют, свитч (switch), который восстанавливает приходящие сигналы и пересылает их непосредственно получателю.
Пассивная звезда

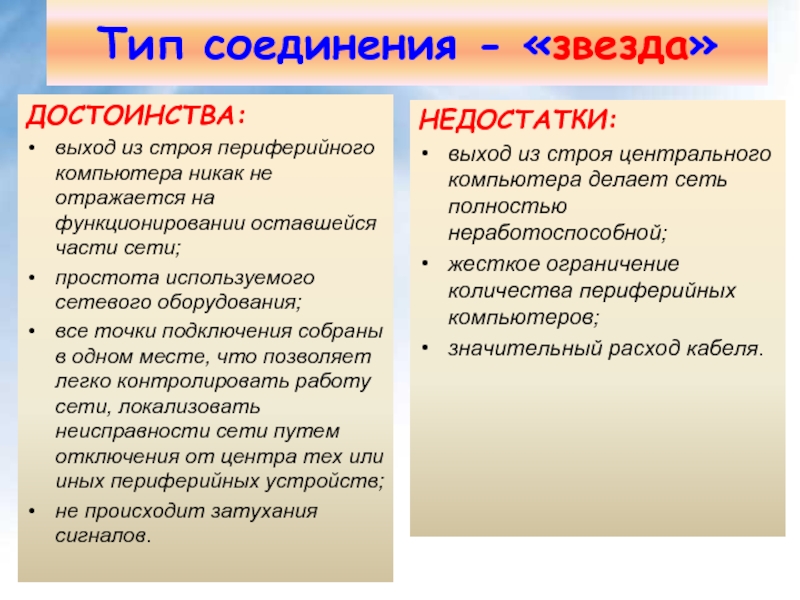

Слайд 24ДОСТОИНСТВА:
выход из строя периферийного компьютера никак не отражается на функционировании оставшейся
простота используемого сетевого оборудования;
все точки подключения собраны в одном месте, что позволяет легко контролировать работу сети, локализовать неисправности сети путем отключения от центра тех или иных периферийных устройств;
не происходит затухания сигналов.
НЕДОСТАТКИ:
выход из строя центрального компьютера делает сеть полностью неработоспособной;
жесткое ограничение количества периферийных компьютеров;
значительный расход кабеля.
Тип соединения - «звезда»

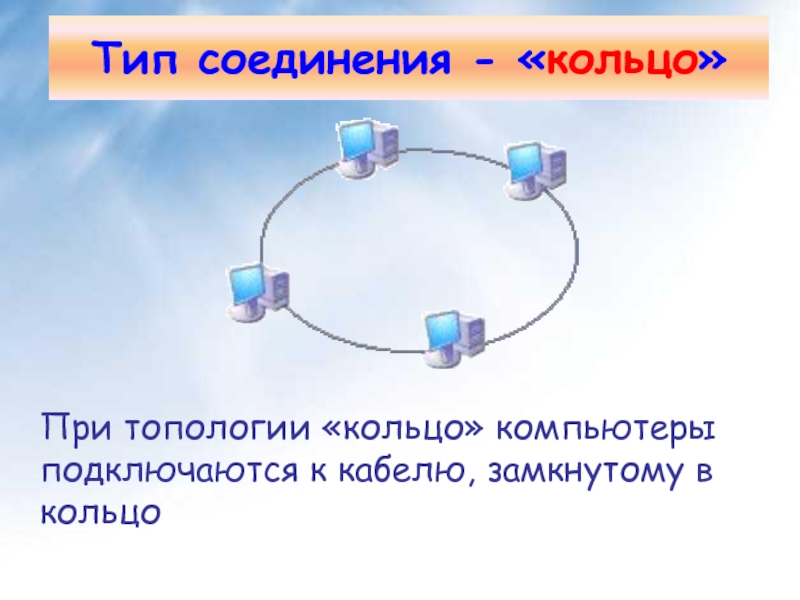

Слайд 25При топологии «кольцо» компьютеры подключаются к кабелю, замкнутому в кольцо
Тип соединения
Слайд 26Кольцо (ring), при котором каждый компьютер передает информацию всегда только одному
Особенностью кольца является то, что каждый компьютер восстанавливает приходящий к нему сигнал, поэтому затухание сигнала во всем кольце не имеет никакого значения, важно только затухание между соседними компьютерами.
Тип соединения - «кольцо»

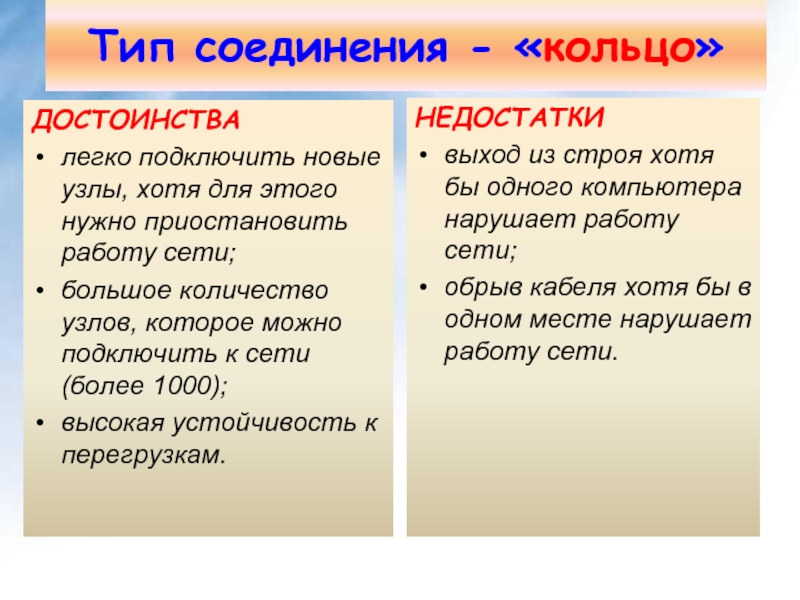

Слайд 27Тип соединения - «кольцо»
ДОСТОИНСТВА
легко подключить новые узлы, хотя для этого нужно
большое количество узлов, которое можно подключить к сети (более 1000);
высокая устойчивость к перегрузкам.
НЕДОСТАТКИ
выход из строя хотя бы одного компьютера нарушает работу сети;
обрыв кабеля хотя бы в одном месте нарушает работу сети.

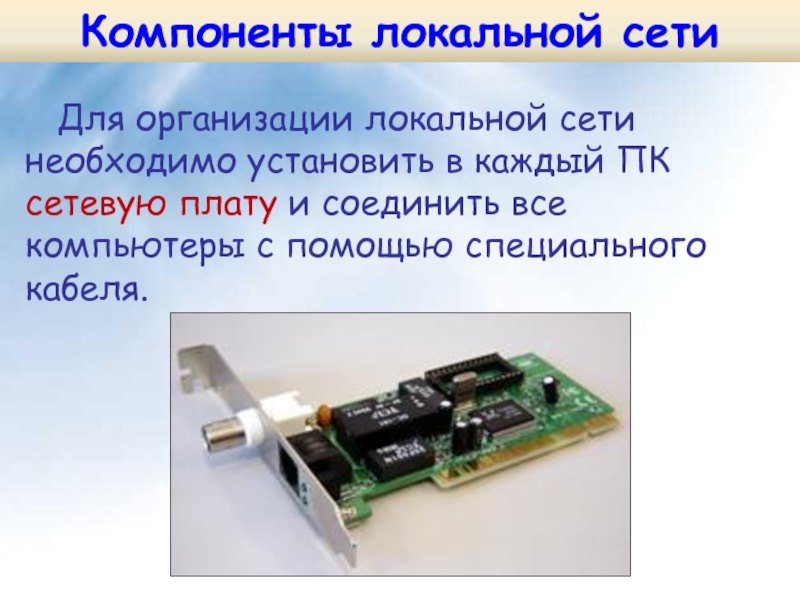

Слайд 28Компоненты локальной сети
Для организации локальной сети необходимо установить в
Слайд 29Компоненты локальной сети
Иногда необходимые для связи компьютеров компоненты уже
В этом случае гнездо для сетевого кабеля
расположено на задней стенке системного
блока.
Слайд 30Компоненты локальной сети
Кабели
Коаксиальный кабель – скорость передачи до 10 Мбит/с.
Витая пара

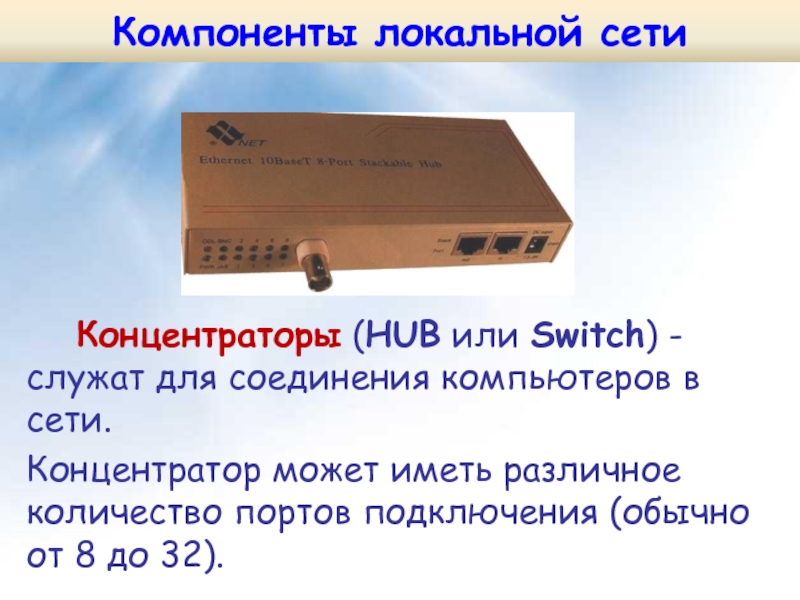

Слайд 32 Концентраторы (HUB или Switch) - служат для соединения
Концентратор может иметь различное количество портов подключения (обычно от 8 до 32).
Компоненты локальной сети

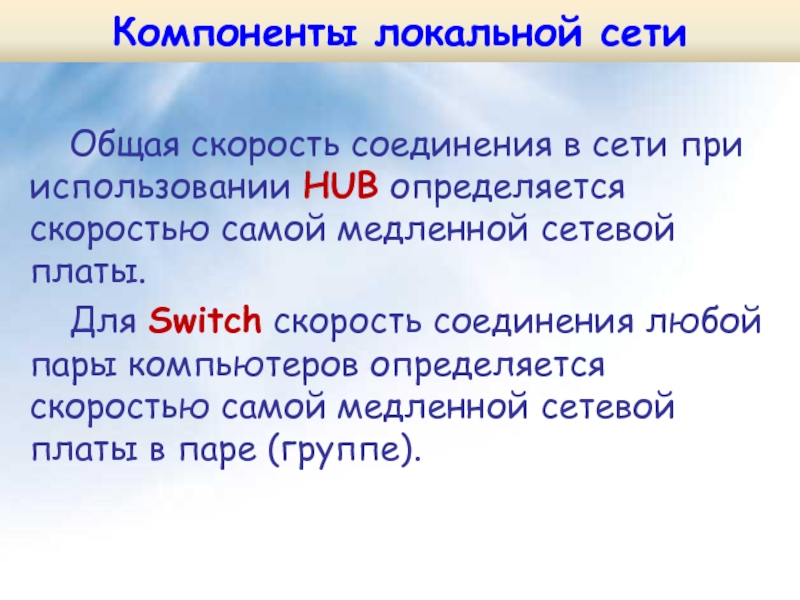

Слайд 33 Общая скорость соединения в сети при использовании HUB определяется скоростью самой
Для Switch скорость соединения любой пары компьютеров определяется скоростью самой медленной сетевой платы в паре (группе).
Компоненты локальной сети
Слайд 34Маршрутизатор (роутер) — сетевое устройство, на основании информации о топологии сети
Компоненты локальной сети
Слайд 35Программное обеспечение сети
Для работы в локальной сети необходимо
В операционной системе Windows
уже имеется всё необходимое для установки сети.

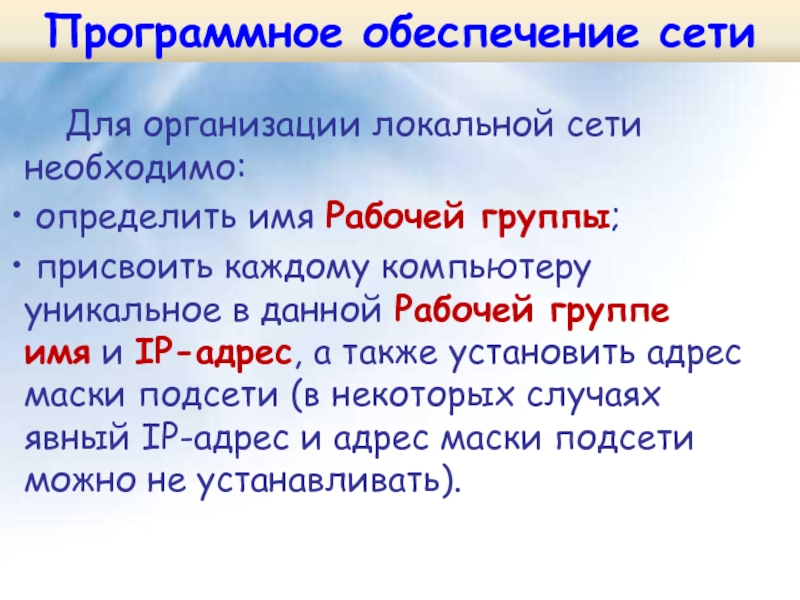

Слайд 36Программное обеспечение сети
Для организации локальной сети необходимо:
определить имя Рабочей группы;
Слайд 37Данное окно
используется
для установки
имени компьютера
и Рабочей группы
Программное обеспечение сети
Слайд 38Данные окна используются для установки
явного IP-адреса и параметров маски подсети
Программное обеспечение

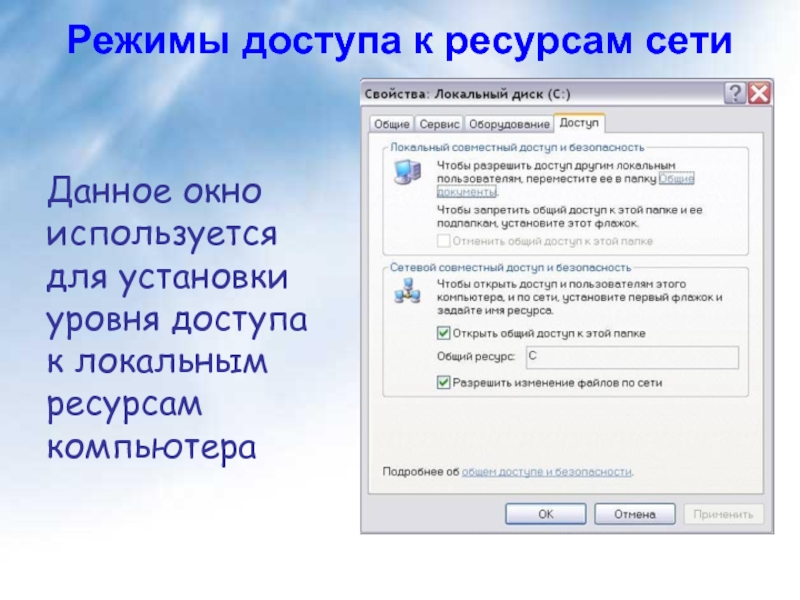

Слайд 39Данное окно
используется
для установки
уровня доступа
к локальным ресурсам компьютера
Режимы доступа

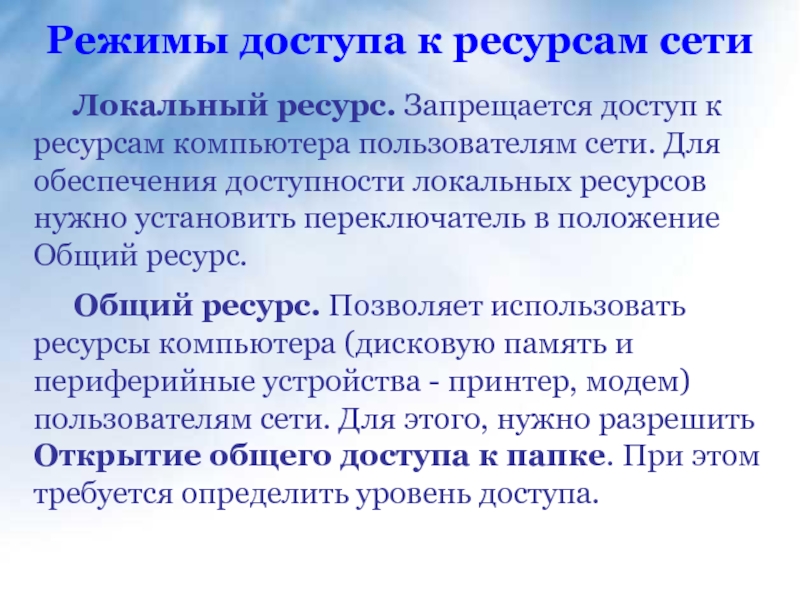

Слайд 40 Локальный ресурс. Запрещается доступ к ресурсам компьютера пользователям сети. Для обеспечения
Общий ресурс. Позволяет использовать ресурсы компьютера (дисковую память и периферийные устройства - принтер, модем) пользователям сети. Для этого, нужно разрешить Открытие общего доступа к папке. При этом требуется определить уровень доступа.
Режимы доступа к ресурсам сети

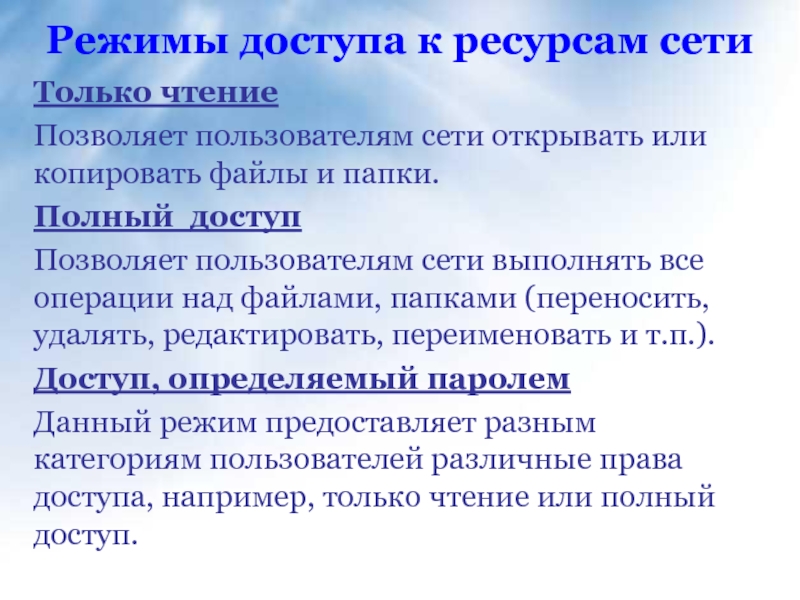

Слайд 41Режимы доступа к ресурсам сети
Только чтение
Позволяет пользователям сети открывать или копировать
Полный доступ
Позволяет пользователям сети выполнять все операции над файлами, папками (переносить, удалять, редактировать, переименовать и т.п.).
Доступ, определяемый паролем
Данный режим предоставляет разным категориям пользователей различные права доступа, например, только чтение или полный доступ.
