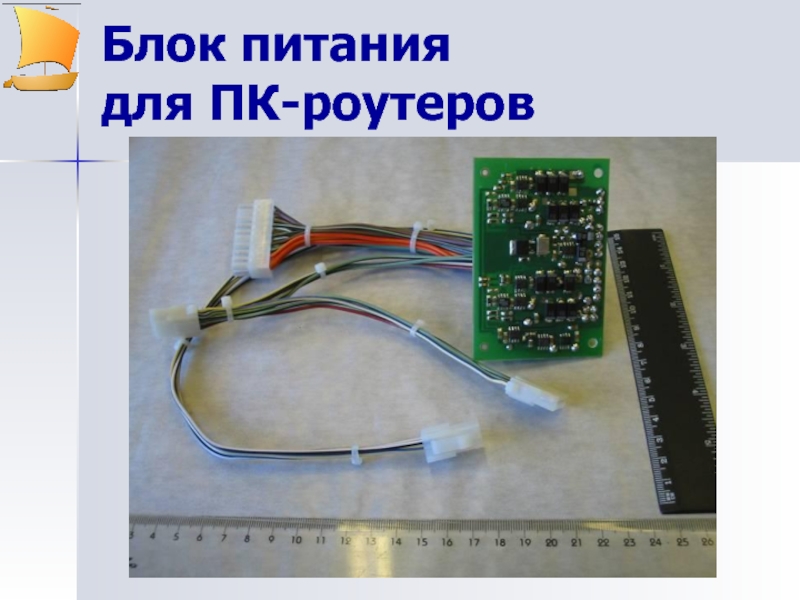

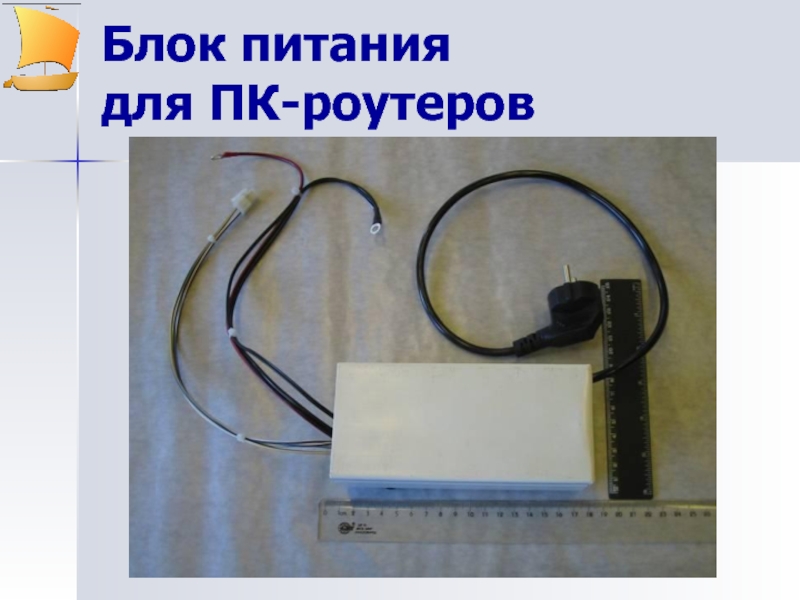

- 22. Блок питания для ПК-роутеров
- 23. Блок питания для ПК-роутеров
- 24. Блок питания для ПК-роутеров
- 25. Блок питания для ПК-роутеров
- 26. Блок питания для ПК-роутеров
- 27. Блок питания для ПК-роутеров
- 28. Блок питания для ПК-роутеров
- 29. HUBs & Switches: проблемы энергозависимость «медной магистрали» «недорогой» == «неуправляемый»
- 30. MicroUPS: блок питания для коммутаторов (в разработке)
- 31. EtherBox: управление неуправляемыми стоимость: $20 компактное (25х28х10
- 32. EtherBox: управление неуправляемыми
- 33. EtherBox: управление неуправляемыми
- 34. Switch (8 ports) : объекты для вживления
- 35. EtherBox: вживлен в COMPEX "PS2208B"
- 36. Решения для сельских беспроводных сетей
- 37. Решения для сельских беспроводных сетей
- 38. Решения для сельских беспроводных сетей
- 39. Решения для сельских беспроводных сетей
- 40. Решения для сельских беспроводных сетей
- 41. Решения для сельских беспроводных сетей
- 42. Решения для сельских беспроводных сетей Магистральный узел
- 43. Решения для сельских беспроводных сетей Термобокс: металлический
- 44. Решения для сельских беспроводных сетей Магистральный узел
- 45. Термобокс
- 46. Термобокс
- 47. Термобокс
- 48. Спасибо за внимание! Готов отвечать на вопросы... Технические подробности: tech@botik.ru
- 49. Свежая сводка с битвы за Linpack-производительность К-1000
Слайд 1Новые аппаратные разработки
лаборатории «Ботик»
для региональных компьютерных сетей
Лаб. телекоммуникаций «Ботик»
ИПС РАН

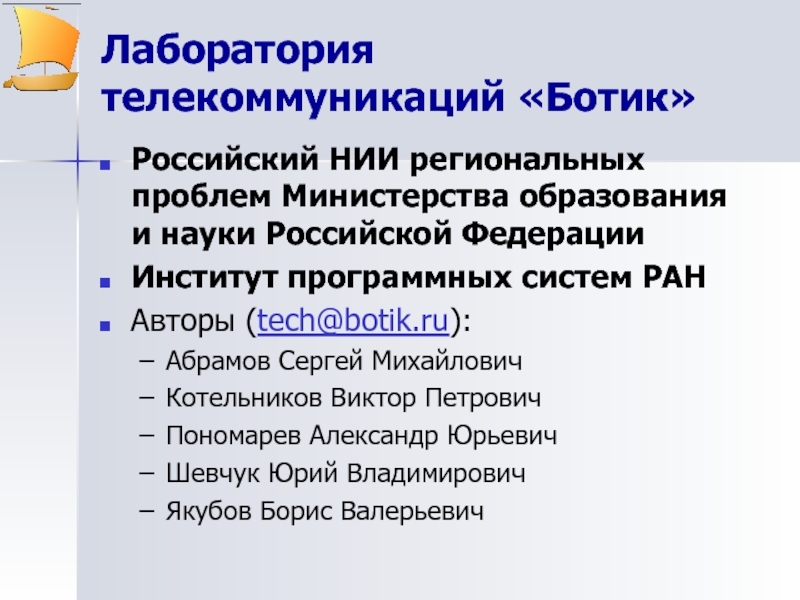

Слайд 2Лаборатория телекоммуникаций «Ботик»
Российский НИИ региональных проблем Министерства образования и науки Российской
Федерации
Институт программных систем РАН
Авторы (tech@botik.ru):
Абрамов Сергей Михайлович
Котельников Виктор Петрович
Пономарев Александр Юрьевич
Шевчук Юрий Владимирович
Якубов Борис Валерьевич
Институт программных систем РАН
Авторы (tech@botik.ru):
Абрамов Сергей Михайлович
Котельников Виктор Петрович
Пономарев Александр Юрьевич
Шевчук Юрий Владимирович
Якубов Борис Валерьевич

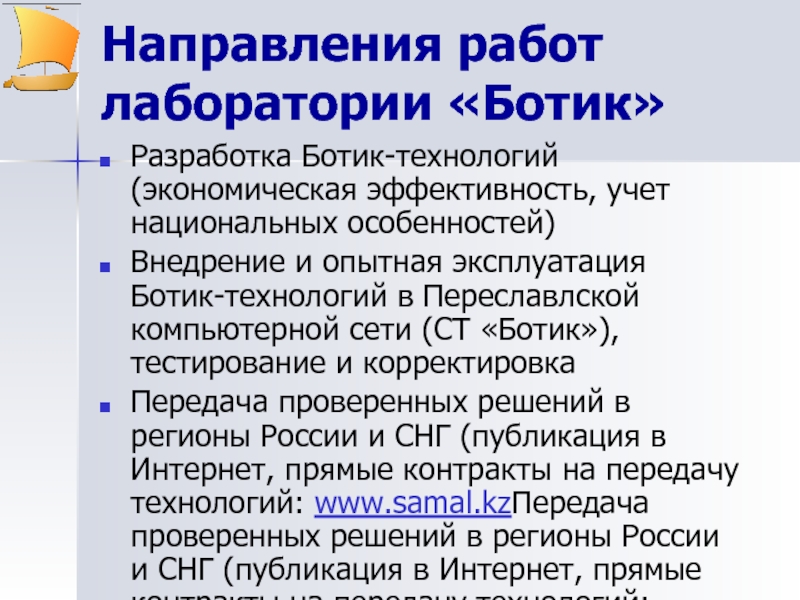

Слайд 3Направления работ лаборатории «Ботик»
Разработка Ботик-технологий (экономическая эффективность, учет национальных особенностей)
Внедрение и
опытная эксплуатация Ботик-технологий в Переславлской компьютерной сети (СТ «Ботик»), тестирование и корректировка
Передача проверенных решений в регионы России и СНГ (публикация в Интернет, прямые контракты на передачу технологий: www.samal.kzПередача проверенных решений в регионы России и СНГ (публикация в Интернет, прямые контракты на передачу технологий: www.samal.kz, www.urbannet.ruПередача проверенных решений в регионы России и СНГ (публикация в Интернет, прямые контракты на передачу технологий: www.samal.kz, www.urbannet.ru, www.aviel.ru).
Передача проверенных решений в регионы России и СНГ (публикация в Интернет, прямые контракты на передачу технологий: www.samal.kzПередача проверенных решений в регионы России и СНГ (публикация в Интернет, прямые контракты на передачу технологий: www.samal.kz, www.urbannet.ruПередача проверенных решений в регионы России и СНГ (публикация в Интернет, прямые контракты на передачу технологий: www.samal.kz, www.urbannet.ru, www.aviel.ru).

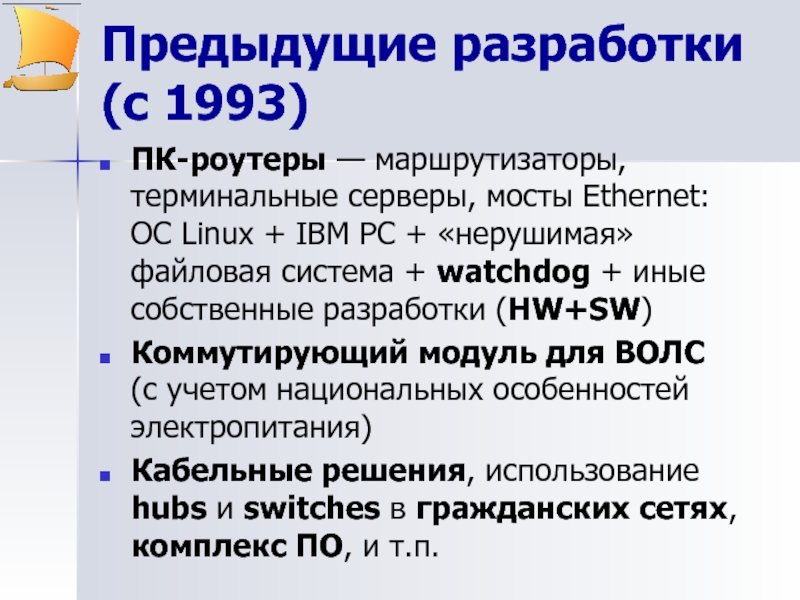

Слайд 4Предыдущие разработки (с 1993)
ПК-роутеры — маршрутизаторы, терминальные серверы, мосты Ethernet: ОС
Linux + IBM PC + «нерушимая» файловая система + watchdog + иные собственные разработки (HW+SW)
Коммутирующий модуль для ВОЛС (с учетом национальных особенностей электропитания)
Кабельные решения, использование hubs и switches в гражданских сетях, комплекс ПО, и т.п.
Коммутирующий модуль для ВОЛС (с учетом национальных особенностей электропитания)
Кабельные решения, использование hubs и switches в гражданских сетях, комплекс ПО, и т.п.

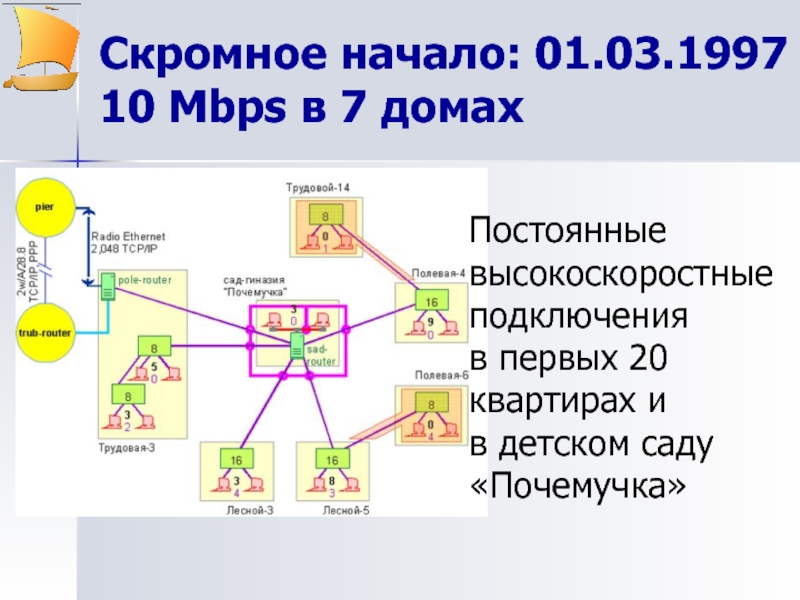

Слайд 5Скромное начало: 01.03.1997 10 Mbps в 7 домах
Постоянные высокоскоростные подключения
в первых
20 квартирах и
в детском саду «Почемучка»

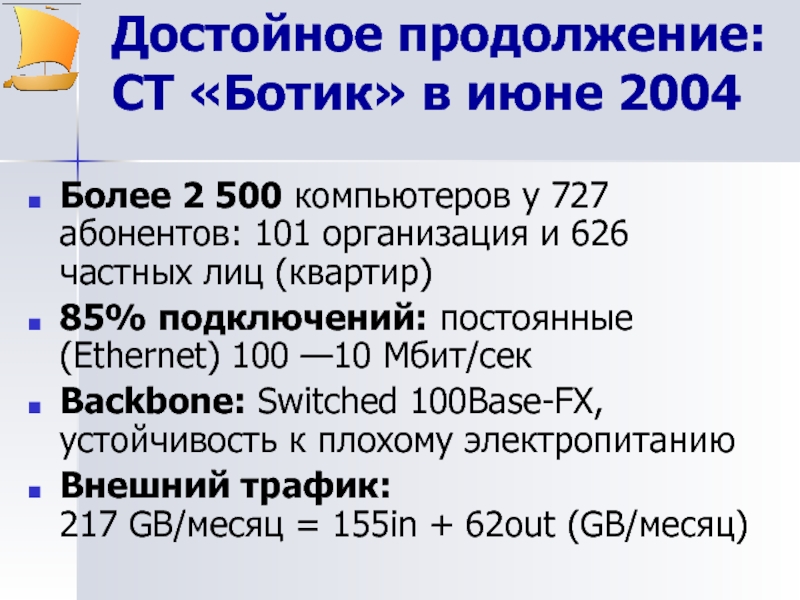

Слайд 6Достойное продолжение:
СТ «Ботик» в июне 2004
Более 2 500 компьютеров у 727
абонентов: 101 организация и 626 частных лиц (квартир)
85% подключений: постоянные (Ethernet) 100 —10 Мбит/сек
Backbone: Switched 100Base-FX, устойчивость к плохому электропитанию
Внешний трафик: 217 GB/месяц = 155in + 62out (GB/месяц)
85% подключений: постоянные (Ethernet) 100 —10 Мбит/сек
Backbone: Switched 100Base-FX, устойчивость к плохому электропитанию
Внешний трафик: 217 GB/месяц = 155in + 62out (GB/месяц)

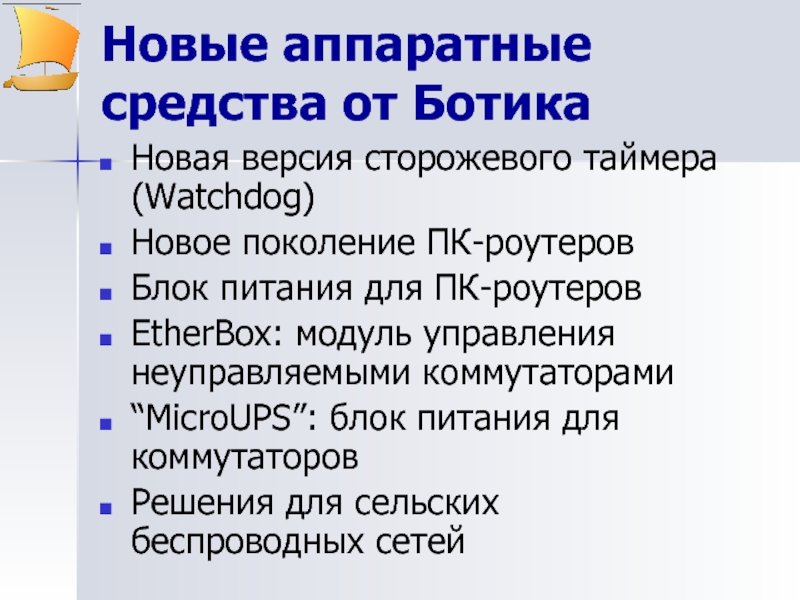

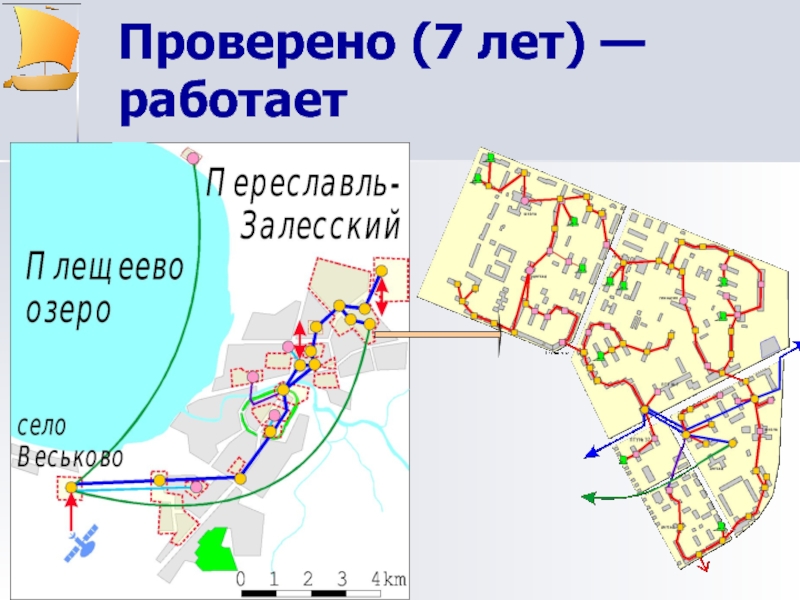

Слайд 8Новые аппаратные средства от Ботика
Новая версия сторожевого таймера (Watchdog)
Новое поколение ПК-роутеров
Блок
питания для ПК-роутеров
EtherBox: модуль управления неуправляемыми коммутаторами
“MicroUPS”: блок питания для коммутаторов
Решения для сельских беспроводных сетей
EtherBox: модуль управления неуправляемыми коммутаторами
“MicroUPS”: блок питания для коммутаторов
Решения для сельских беспроводных сетей

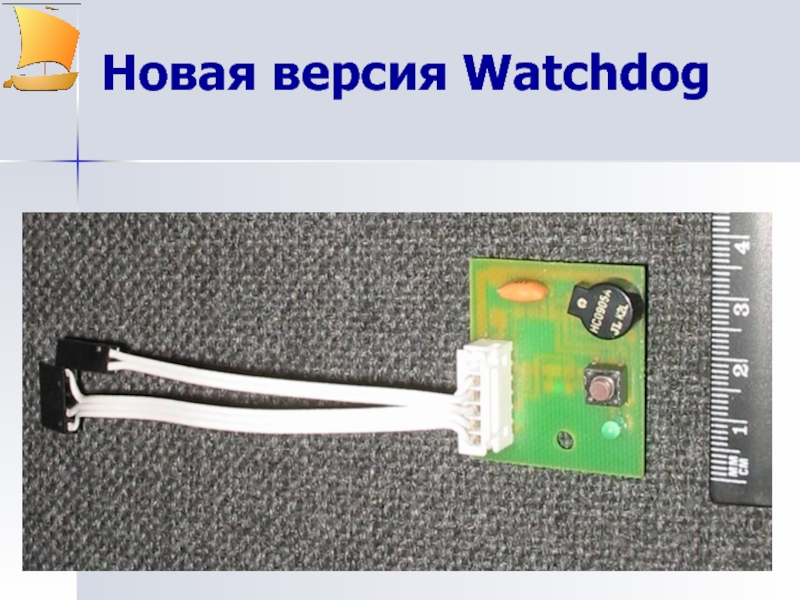

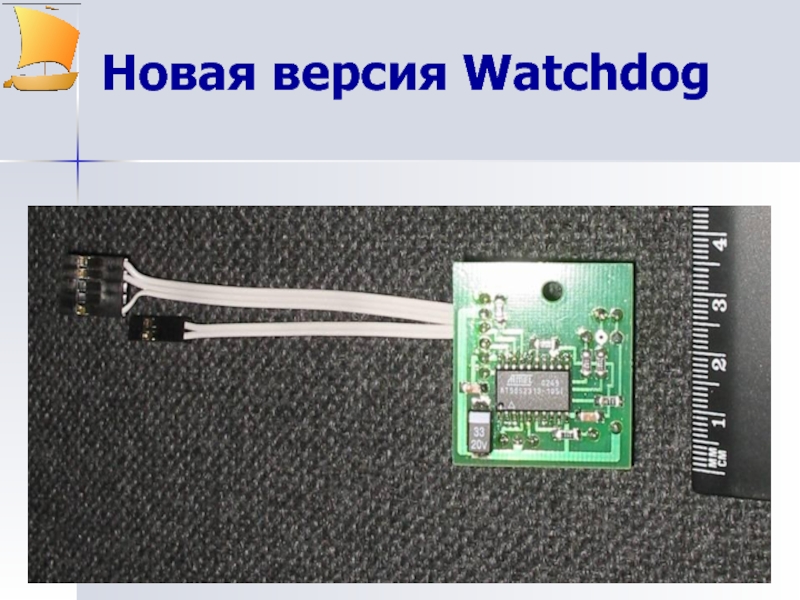

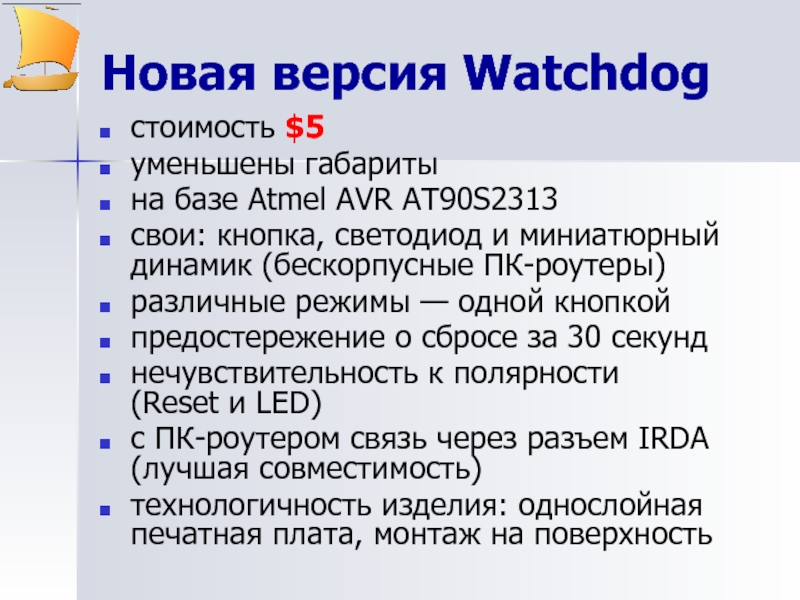

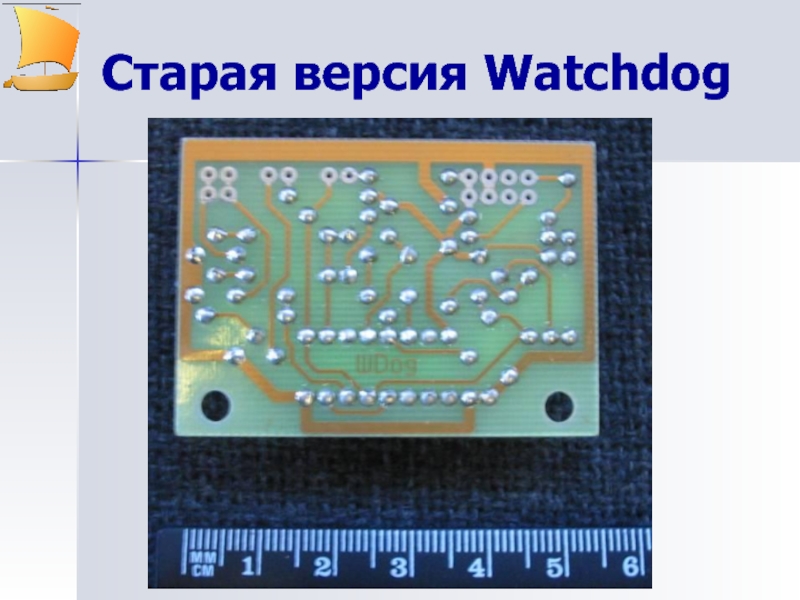

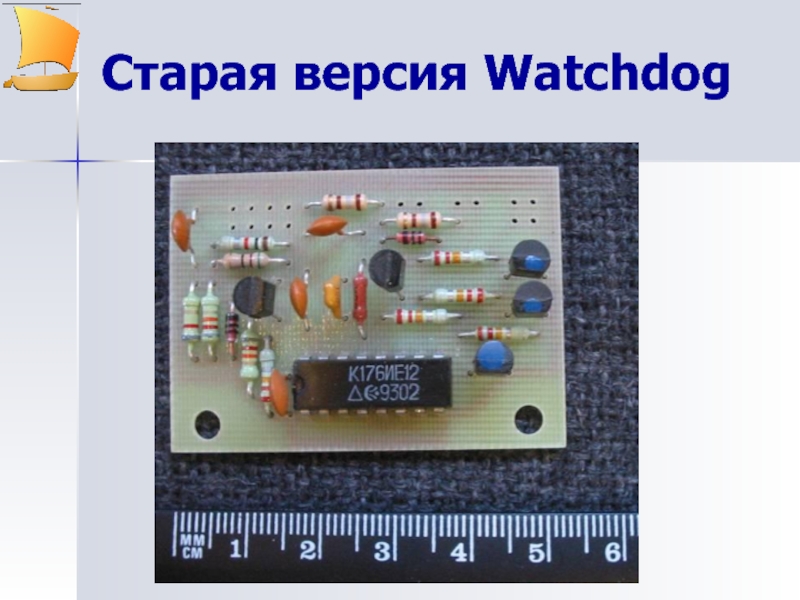

Слайд 11Новая версия Watchdog
стоимость $5
уменьшены габариты
на базе Atmel AVR AT90S2313
свои: кнопка,
светодиод и миниатюрный динамик (бескорпусные ПК-роутеры)
различные режимы — одной кнопкой
предостережение о сбросе за 30 секунд
нечувствительность к полярности (Reset и LED)
с ПК-роутером связь через разъем IRDA (лучшая совместимость)
технологичность изделия: однослойная печатная плата, монтаж на поверхность
различные режимы — одной кнопкой
предостережение о сбросе за 30 секунд
нечувствительность к полярности (Reset и LED)
с ПК-роутером связь через разъем IRDA (лучшая совместимость)
технологичность изделия: однослойная печатная плата, монтаж на поверхность

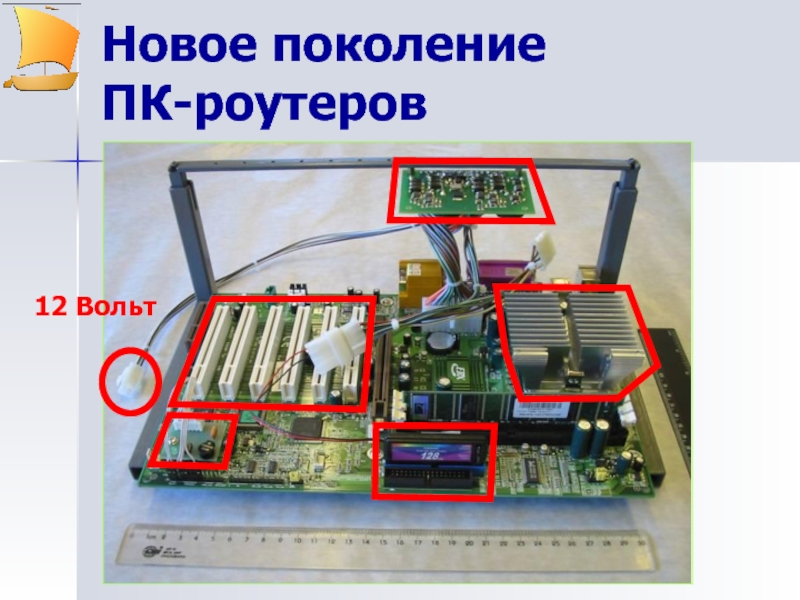

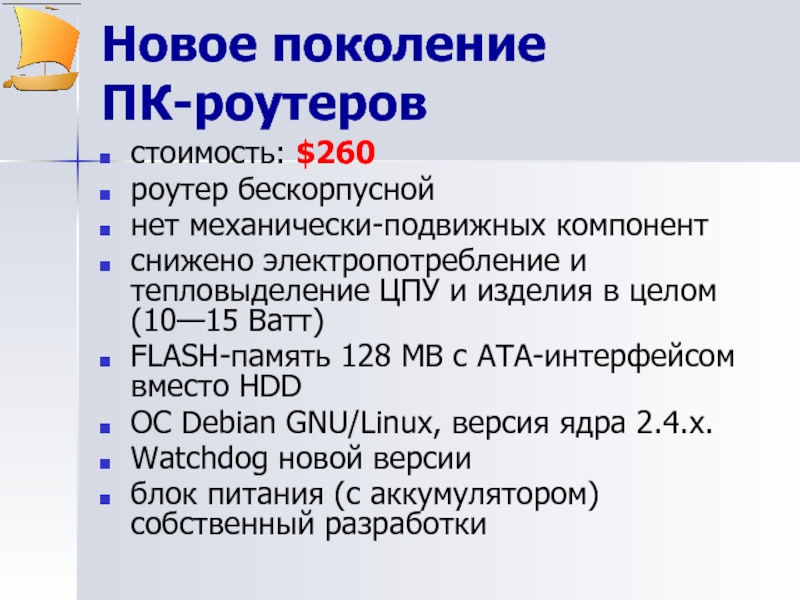

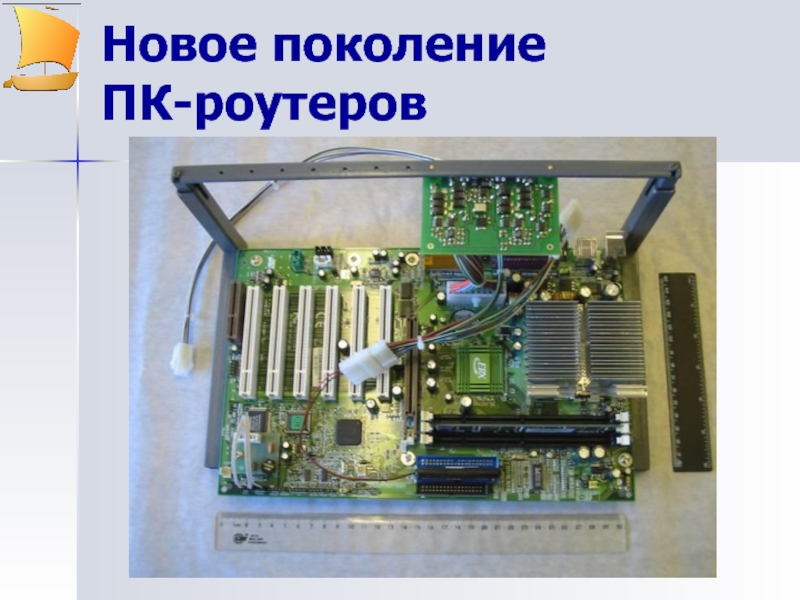

Слайд 14Новое поколение
ПК-роутеров
стоимость: $260
роутер бескорпусной
нет механически-подвижных компонент
снижено электропотребление и тепловыделение ЦПУ и
изделия в целом (10—15 Ватт)
FLASH-память 128 MB с ATA-интерфейсом вместо HDD
ОС Debian GNU/Linux, версия ядра 2.4.x.
Watchdog новой версии
блок питания (с аккумулятором) собственный разработки
FLASH-память 128 MB с ATA-интерфейсом вместо HDD
ОС Debian GNU/Linux, версия ядра 2.4.x.
Watchdog новой версии
блок питания (с аккумулятором) собственный разработки
Слайд 17
Национальные особенности электропитания
Низкое качество (180—260 вольт).
Частые аварии, длительные ремонты.
Веерные отключения.
UPS не
справятся

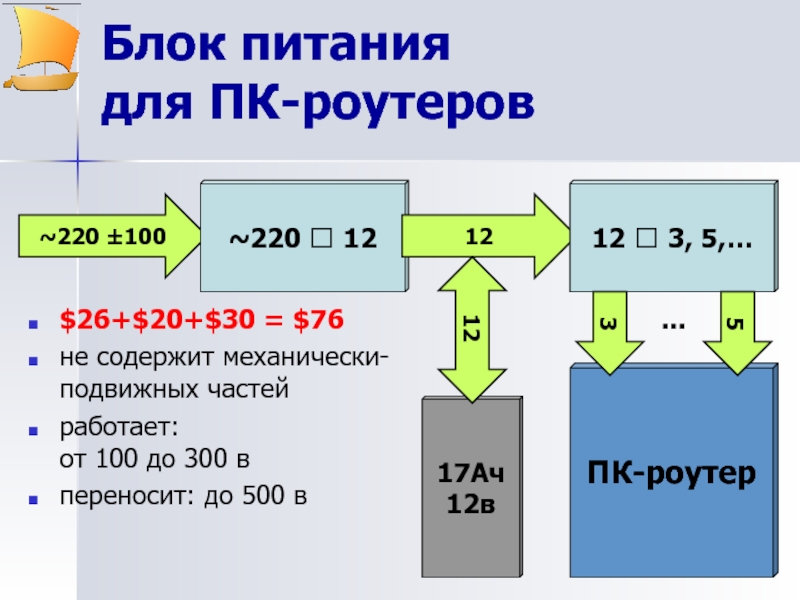

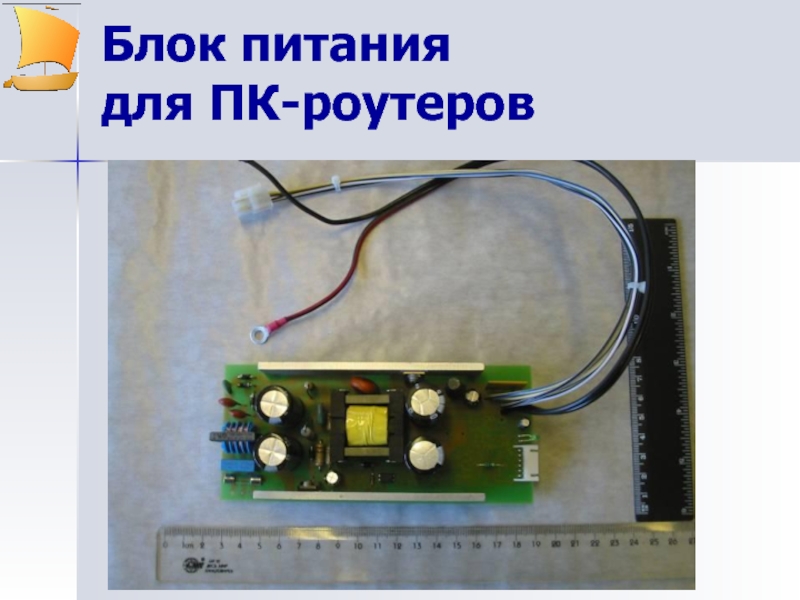

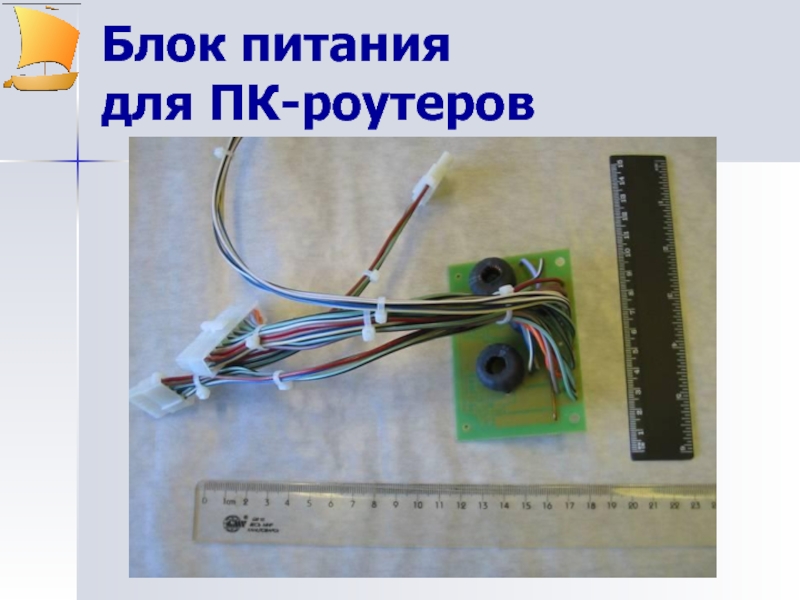

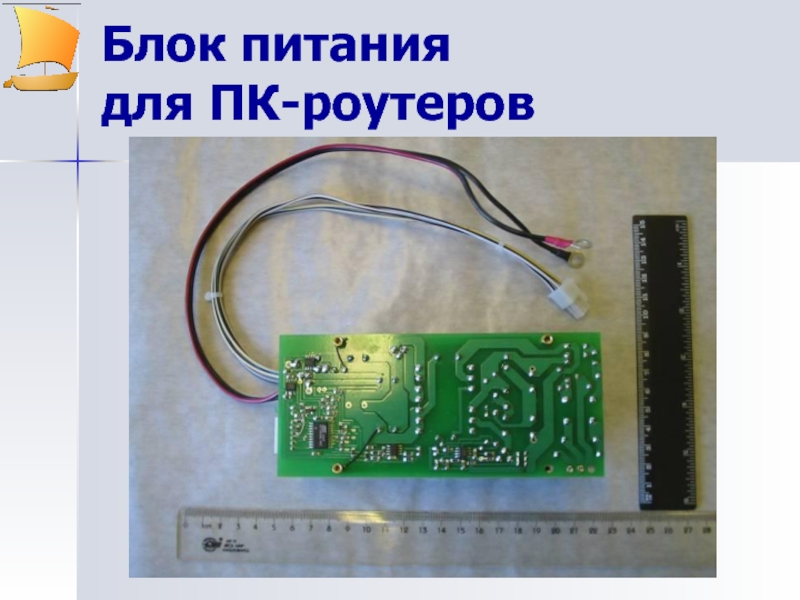

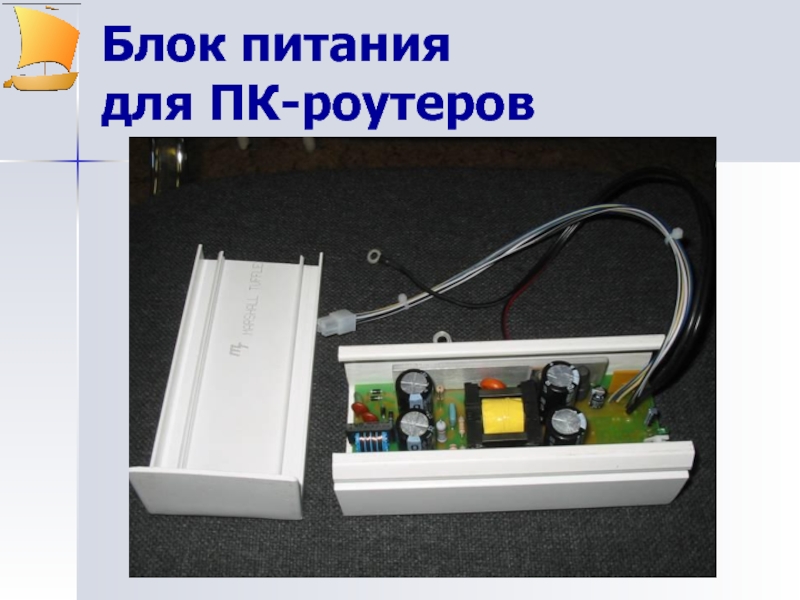

Слайд 18ПК-роутер
Блок питания
для ПК-роутеров
$26+$20+$30 = $76
не содержит механически-подвижных частей
работает:
от 100 до 300
в
переносит: до 500 в
переносит: до 500 в

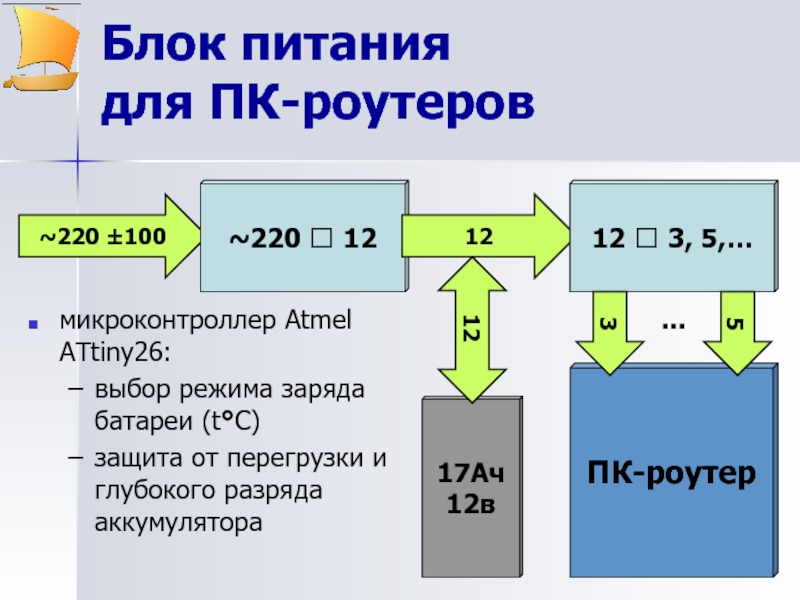

Слайд 19ПК-роутер
Блок питания
для ПК-роутеров
микроконтроллер Atmel ATtiny26:
выбор режима заряда батареи (t°C)
защитa от перегрузки
и глубокого разряда аккумуляторa

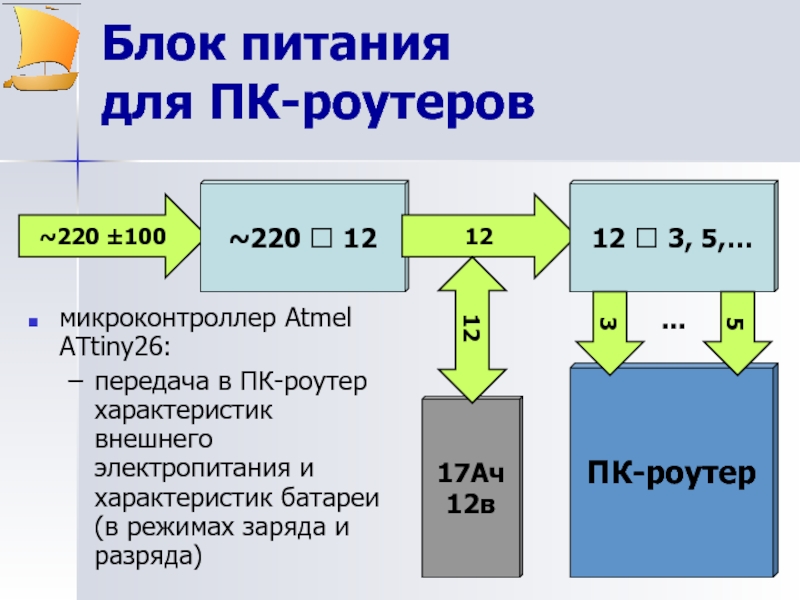

Слайд 20ПК-роутер
Блок питания
для ПК-роутеров
микроконтроллер Atmel ATtiny26:
передача в ПК-роутер характеристик внешнего электропитания и
характеристик батареи (в режимах заряда и разряда)

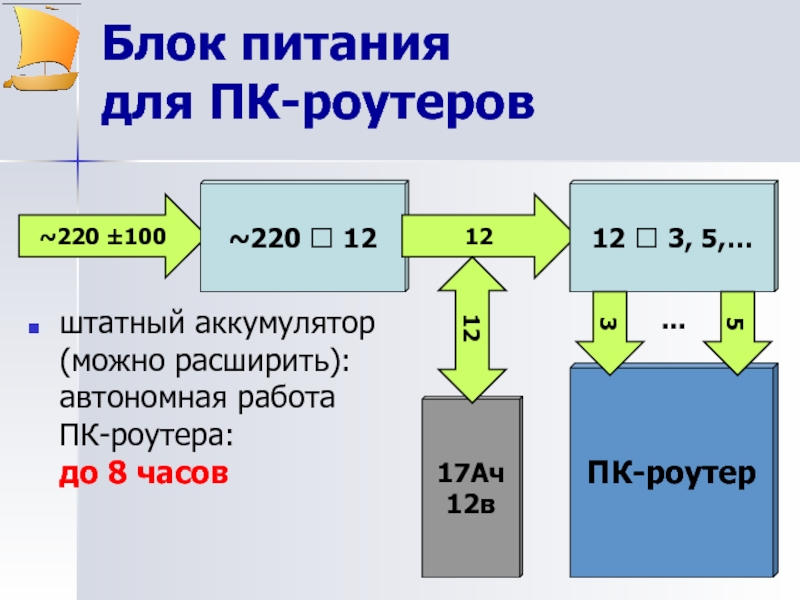

Слайд 21ПК-роутер
Блок питания
для ПК-роутеров

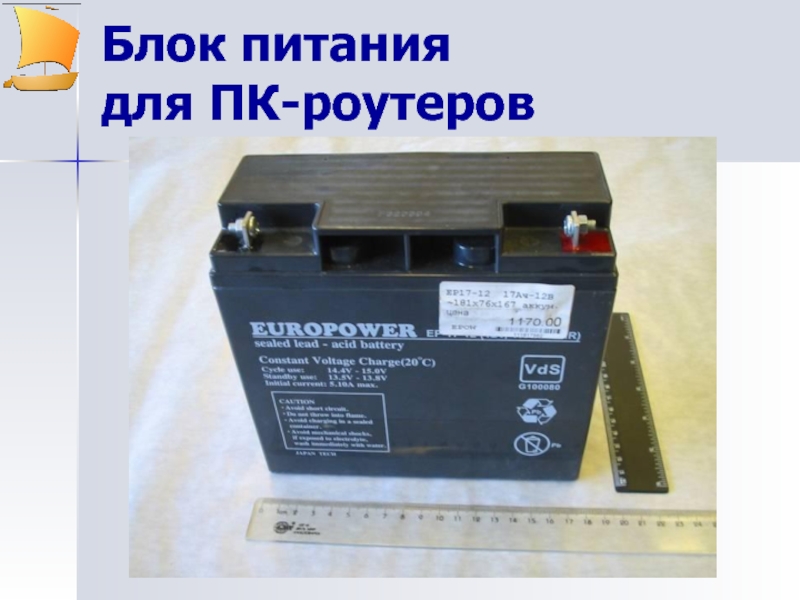

штатный аккумулятор (можно расширить): автономная работа ПК-роутера:
до 8 часов

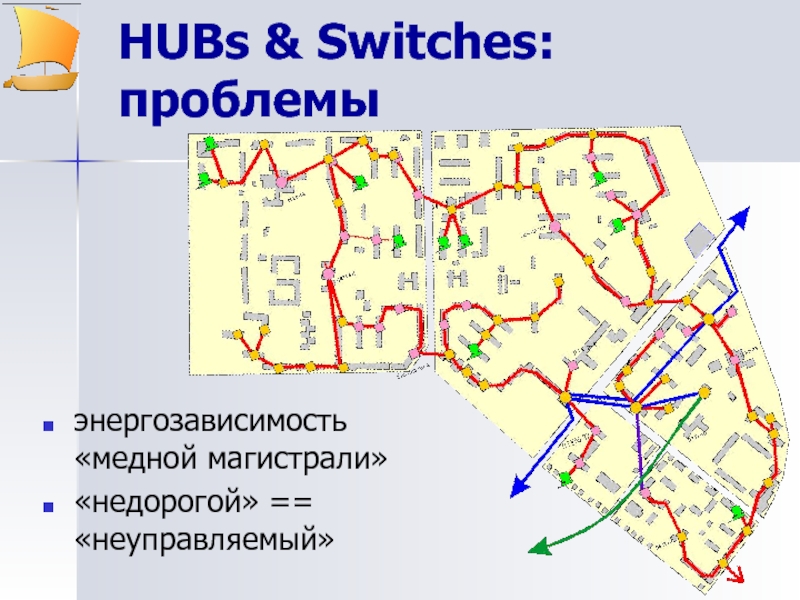

Слайд 29
HUBs & Switches: проблемы
энергозависимость «медной магистрали»
«недорогой» ==
«неуправляемый»

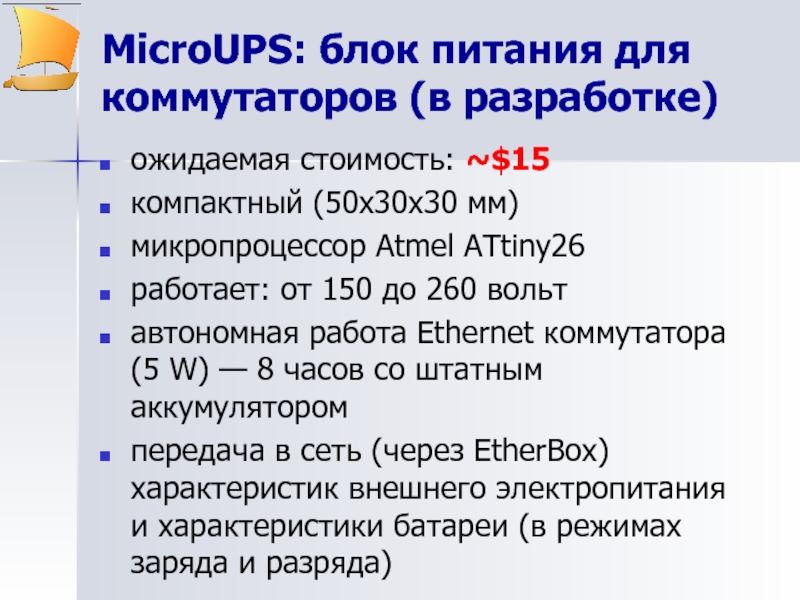

Слайд 30MicroUPS: блок питания для коммутаторов (в разработке)
ожидаемая стоимость: ~$15
компактный (50х30х30 мм)
микропроцессор
Atmel ATtiny26
работает: от 150 до 260 вольт
автономная работа Ethernet коммутатора (5 W) — 8 часов со штатным аккумулятором
передача в сеть (через EtherBox) характеристик внешнего электропитания и характеристики батареи (в режимах заряда и разряда)
работает: от 150 до 260 вольт
автономная работа Ethernet коммутатора (5 W) — 8 часов со штатным аккумулятором
передача в сеть (через EtherBox) характеристик внешнего электропитания и характеристики батареи (в режимах заряда и разряда)

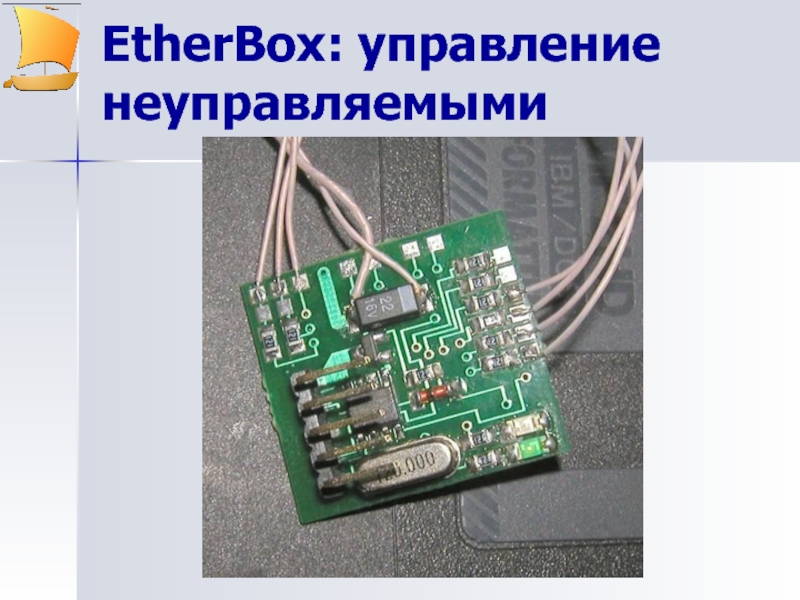

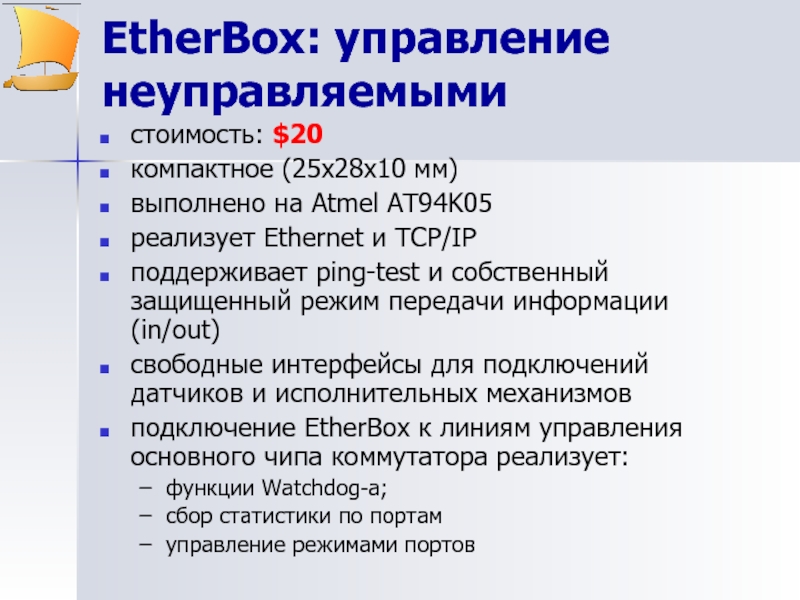

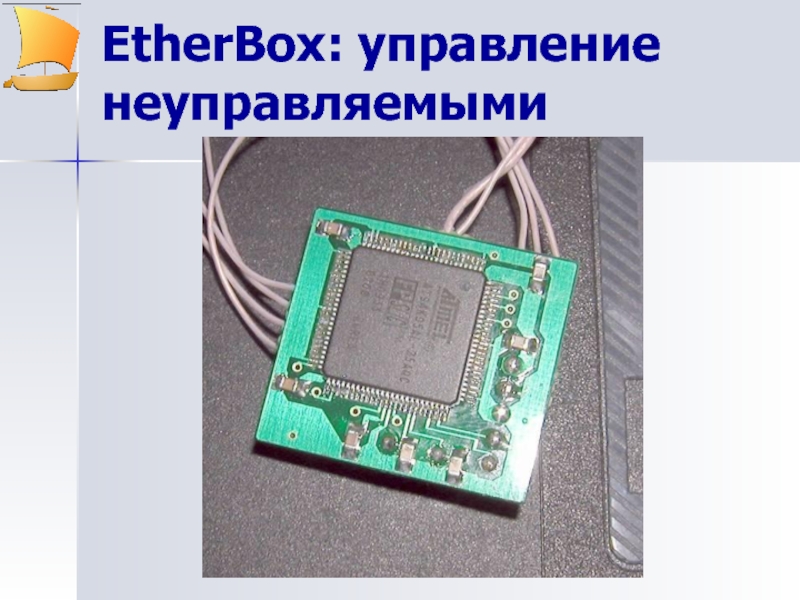

Слайд 31EtherBox: управление неуправляемыми
стоимость: $20
компактное (25х28х10 мм)
выполнено на Atmel AT94K05
реализует Ethernet и
TCP/IP
поддерживает ping-test и собственный защищенный режим передачи информации (in/out)
свободные интерфейсы для подключений датчиков и исполнительных механизмов
подключение EtherBox к линиям управления основного чипа коммутатора реализует:
функции Watchdog-a;
сбор статистики по портам
управление режимами портов
поддерживает ping-test и собственный защищенный режим передачи информации (in/out)
свободные интерфейсы для подключений датчиков и исполнительных механизмов
подключение EtherBox к линиям управления основного чипа коммутатора реализует:
функции Watchdog-a;
сбор статистики по портам
управление режимами портов

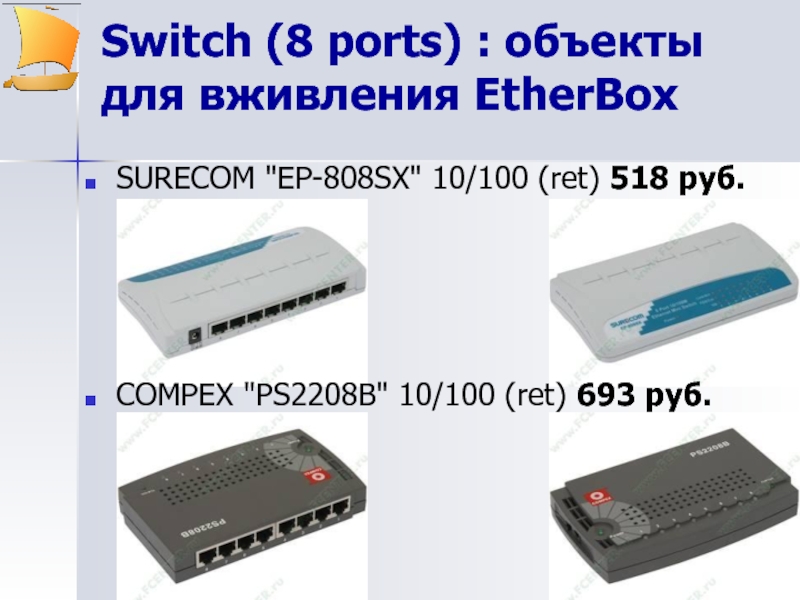

Слайд 34Switch (8 ports) : объекты для вживления EtherBox
SURECOM "EP-808SX" 10/100 (ret)
518 руб.
COMPEX "PS2208B" 10/100 (ret) 693 руб.
COMPEX "PS2208B" 10/100 (ret) 693 руб.

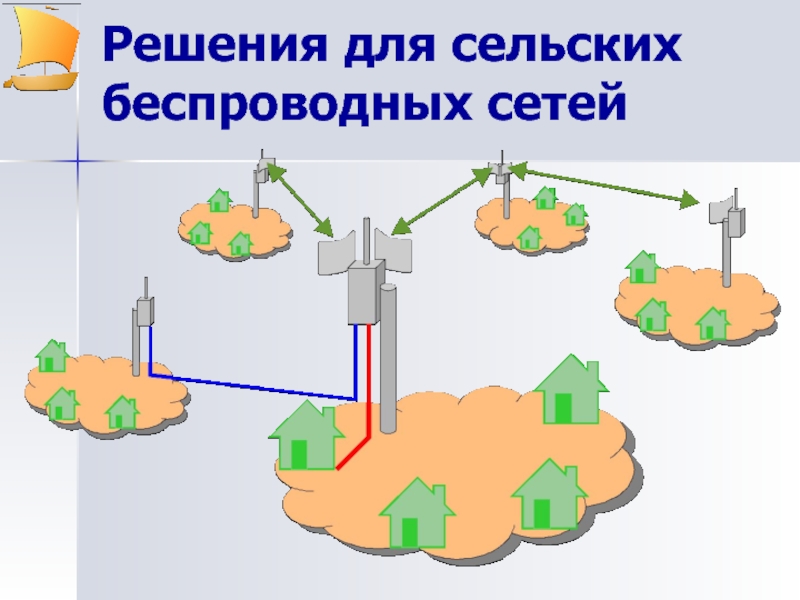

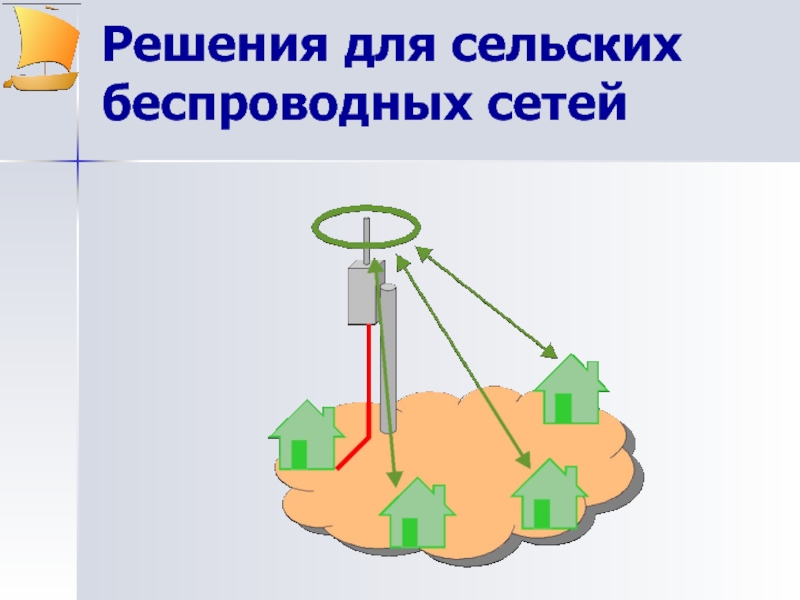

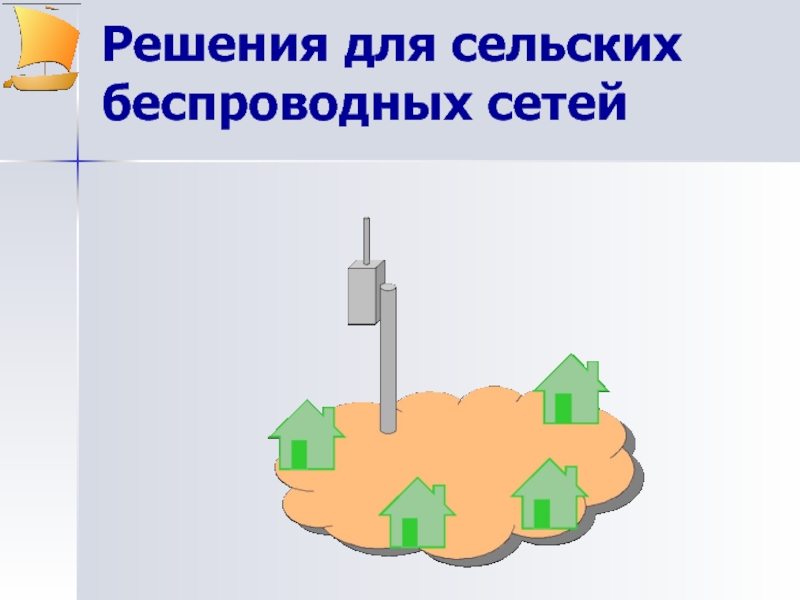

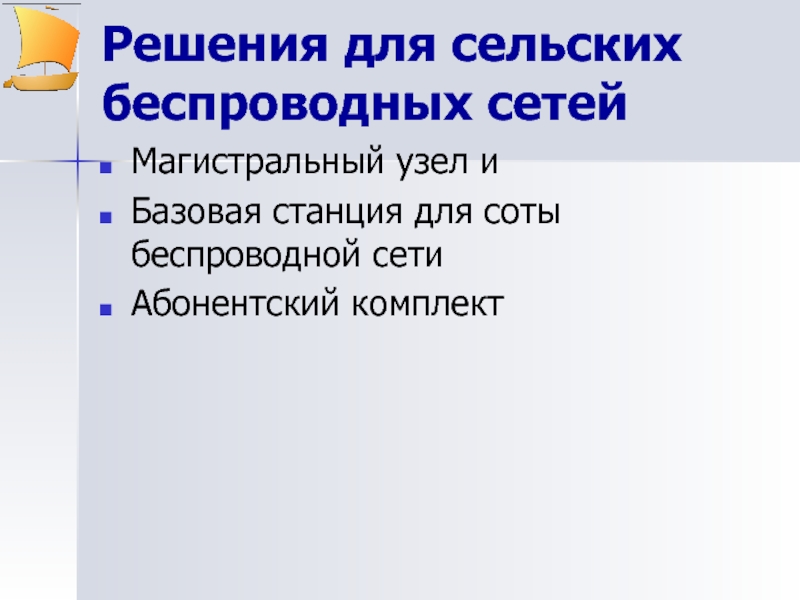

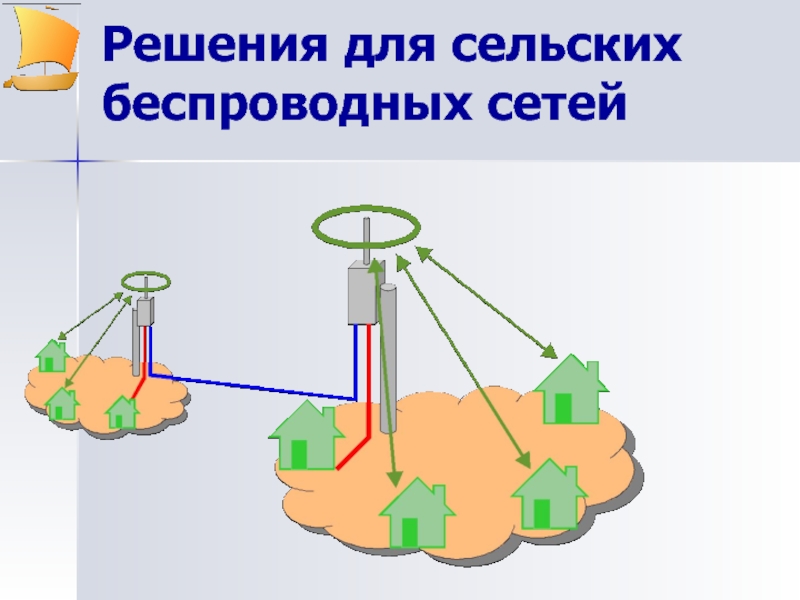

Слайд 42Решения для сельских беспроводных сетей
Магистральный узел и
Базовая станция для соты беспроводной
сети
Абонентский комплект
Абонентский комплект

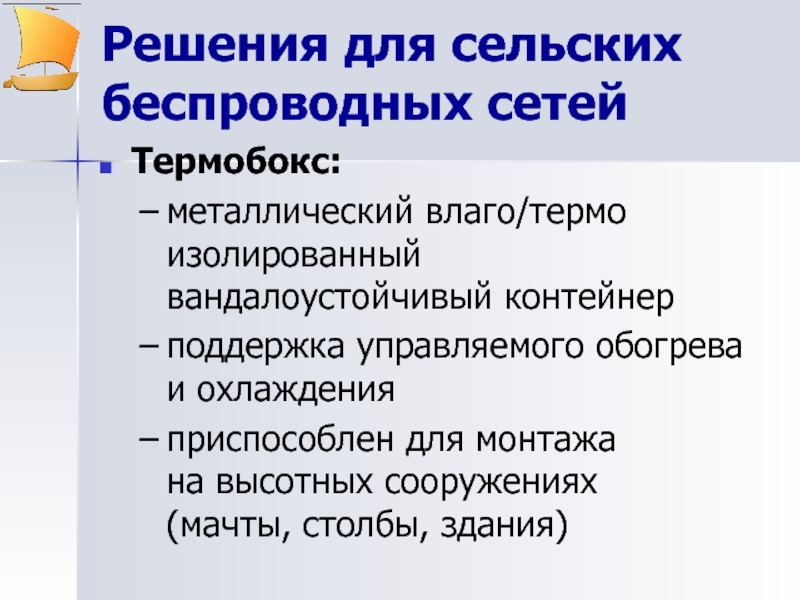

Слайд 43Решения для сельских беспроводных сетей

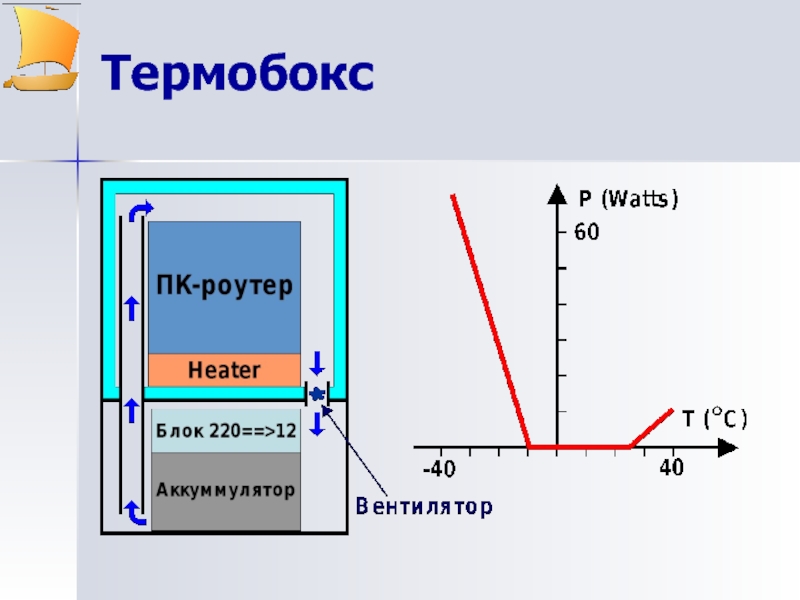

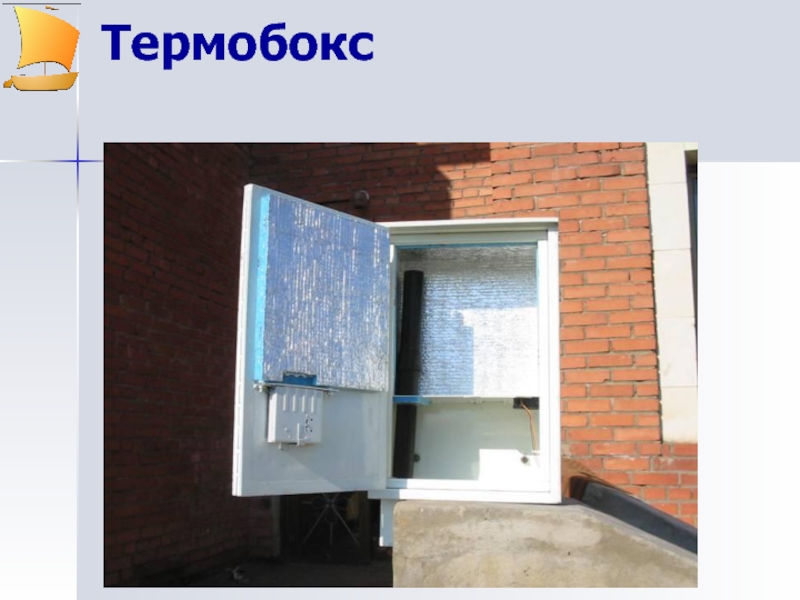

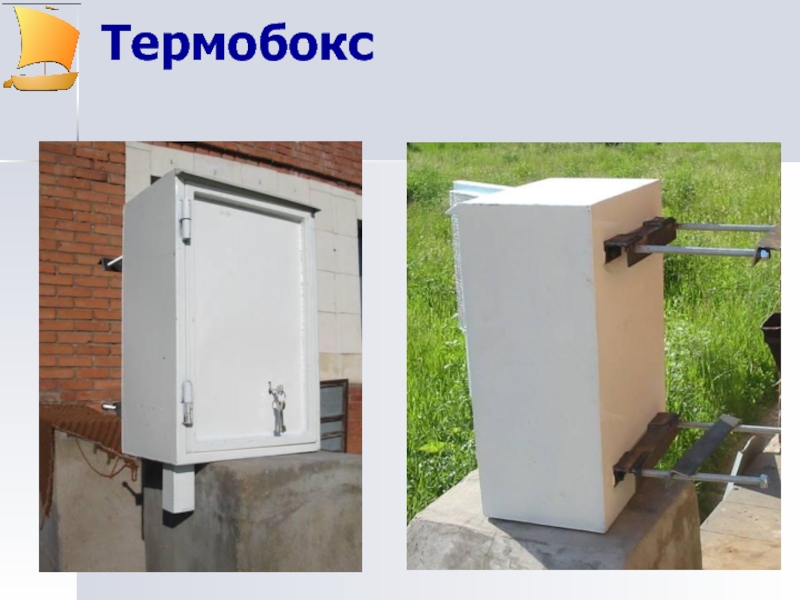

Термобокс:
металлический влаго/термо изолированный вандалоустойчивый контейнер
поддержка управляемого обогрева
и охлаждения
приспособлен для монтажа на высотных сооружениях (мачты, столбы, здания)
приспособлен для монтажа на высотных сооружениях (мачты, столбы, здания)

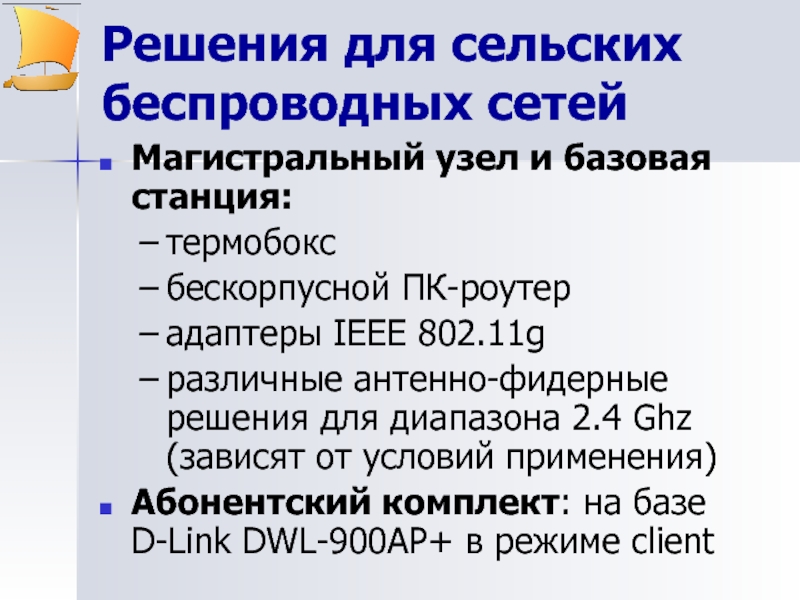

Слайд 44Решения для сельских беспроводных сетей
Магистральный узел и базовая станция:
термобокс
бескорпусной ПК-роутер
адаптеры IEEE
802.11g
различные антенно-фидерные решения для диапазона 2.4 Ghz (зависят от условий применения)
Абонентский комплект: на базе D-Link DWL-900AP+ в режиме client
различные антенно-фидерные решения для диапазона 2.4 Ghz (зависят от условий применения)
Абонентский комплект: на базе D-Link DWL-900AP+ в режиме client

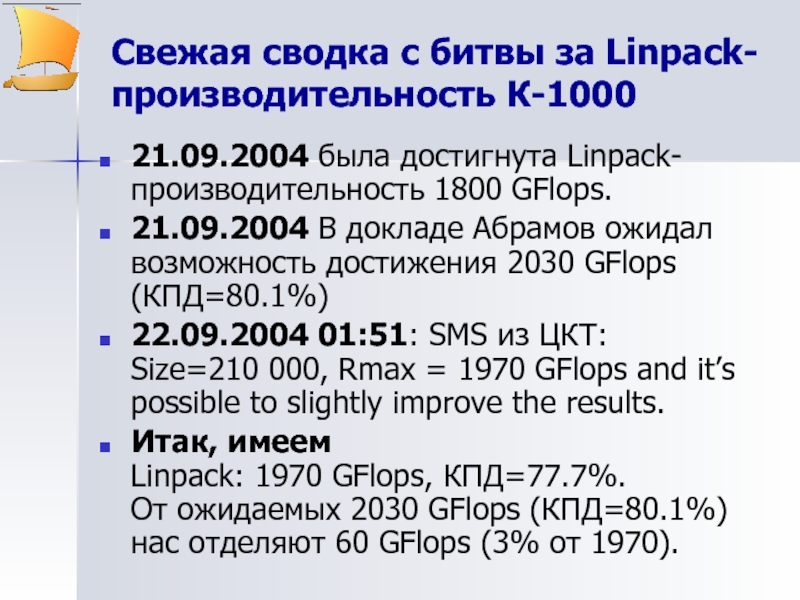

Слайд 49Свежая сводка с битвы за Linpack-производительность К-1000
21.09.2004 была достигнута Linpack-производительность 1800
GFlops.
21.09.2004 В докладе Абрамов ожидал возможность достижения 2030 GFlops (КПД=80.1%)
22.09.2004 01:51: SMS из ЦКТ: Size=210 000, Rmax = 1970 GFlops and it’s possible to slightly improve the results.
Итак, имеем Linpack: 1970 GFlops, КПД=77.7%. От ожидаемых 2030 GFlops (КПД=80.1%) нас отделяют 60 GFlops (3% oт 1970).
21.09.2004 В докладе Абрамов ожидал возможность достижения 2030 GFlops (КПД=80.1%)
22.09.2004 01:51: SMS из ЦКТ: Size=210 000, Rmax = 1970 GFlops and it’s possible to slightly improve the results.
Итак, имеем Linpack: 1970 GFlops, КПД=77.7%. От ожидаемых 2030 GFlops (КПД=80.1%) нас отделяют 60 GFlops (3% oт 1970).
