Нарушение функционирования рычага механизма переключения коробки передач

Код неисправности B270A


Слайд 2
Текст слайда:

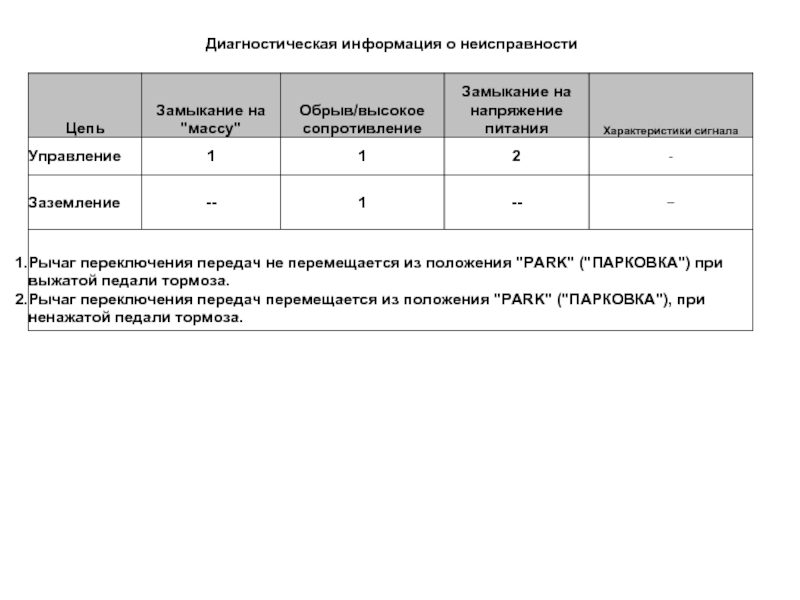

Диагностическая информация о неисправности


Слайд 3
Текст слайда:

Описание цепи/системы

Блок управления кузовным оборудованием управляет приводом электромагнита замка для парковки автоматической коробки передач, подавая напряжение с положительной клеммы аккумулятора на электромагнит в случае нажатия на педаль тормоза. Модуль управления кузовным оборудованием контролирует напряжение и ток в цепи управления


Слайд 4
Текст слайда:

Справочная информация



Слайд 5
Текст слайда:

По разделам



Слайд 6

Слайд 7

Слайд 8

Слайд 9
Текст слайда:

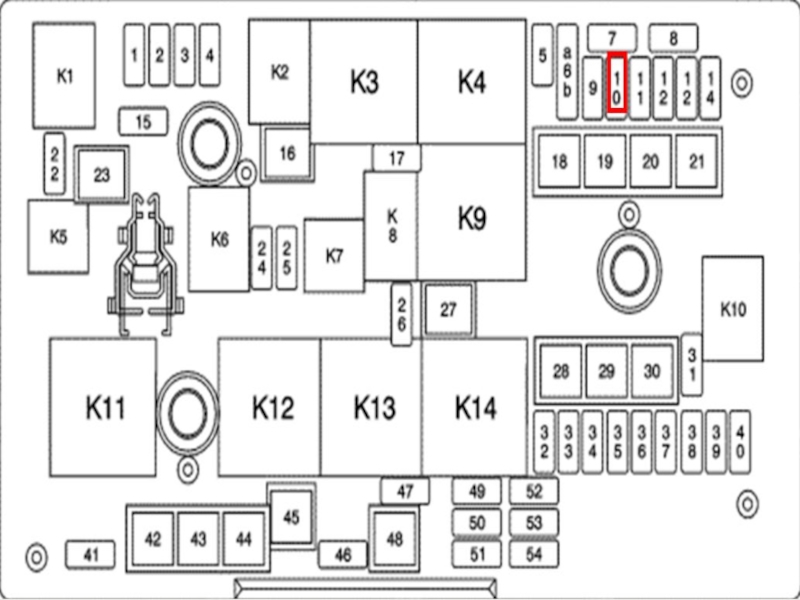

X50A Блок предохранителей - подкапотный, наклейка, использование

Предохранитель F10UA5 A

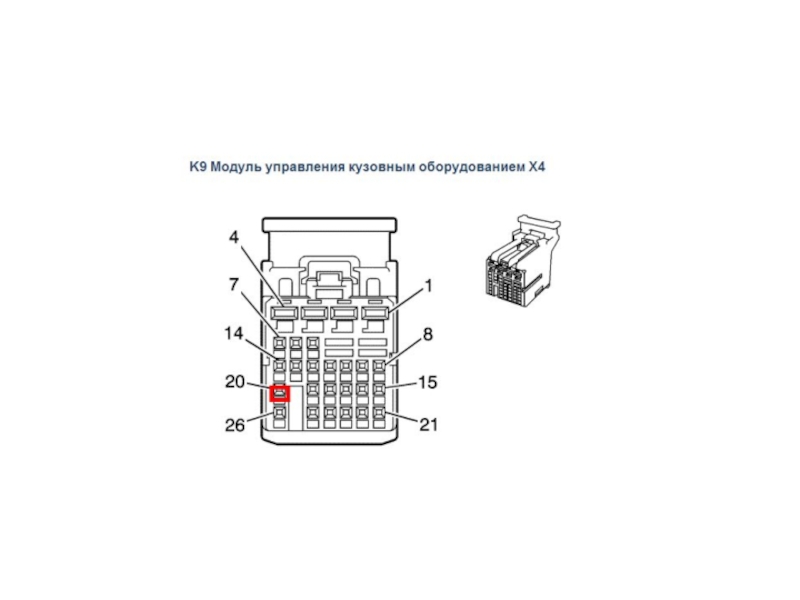

Модуль управления кузовом K9


Слайд 10
Текст слайда:

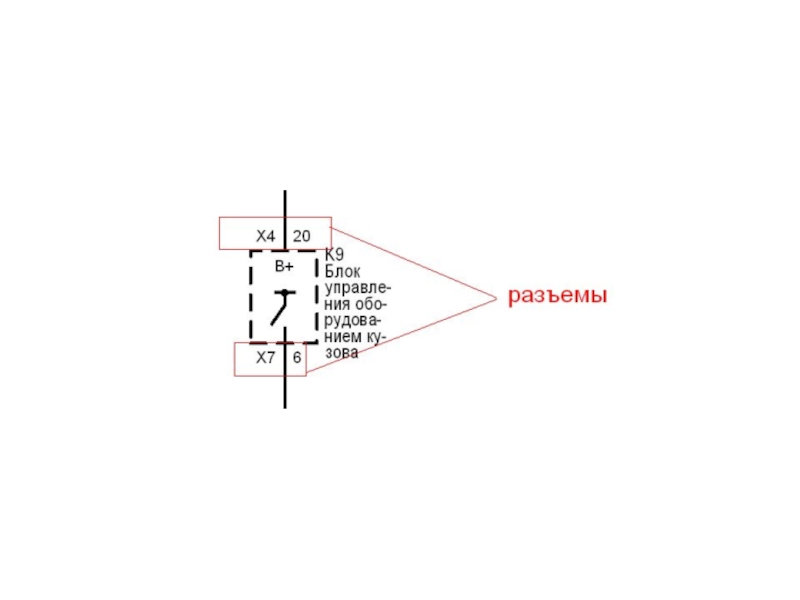

Разбор разъемов



Слайд 11

Слайд 12

Слайд 13

Слайд 14
Текст слайда:

X50A Блок предохранителей - Под капотом X2


Слайд 15

Слайд 16

Слайд 17

Слайд 18
Текст слайда:

6 контакт- Управление электромагнитом стояночного замка



Слайд 19

Слайд 20

Слайд 21
Текст слайда:

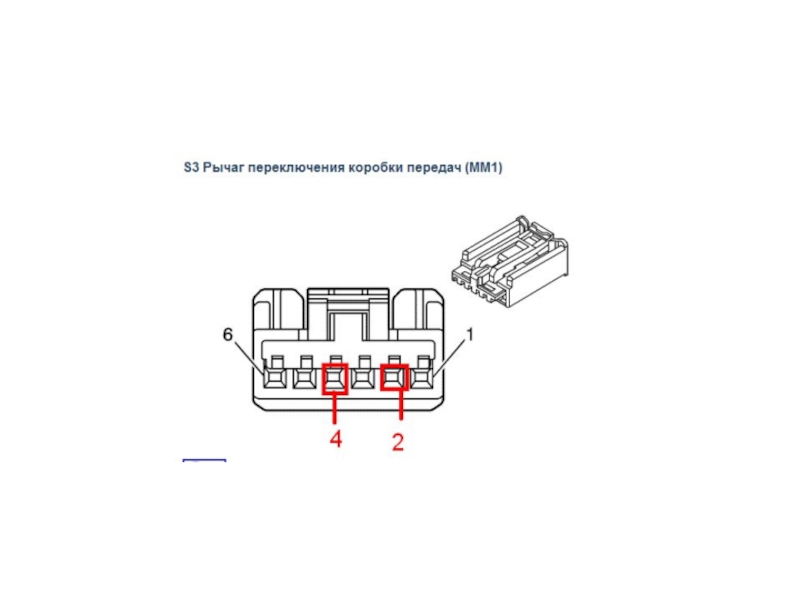

S3 Рычаг переключения коробки передач (MM1)


Слайд 22
Текст слайда:

G203Жгут проводов панели приборов--В пассажирском салоне слева позади приборной панели



Слайд 23
Текст слайда:

Пути проводки



Слайд 24
Текст слайда:

Прокладка жгутов проводов кузова - В пассажирском салоне слева спереди



Слайд 25
Текст слайда:

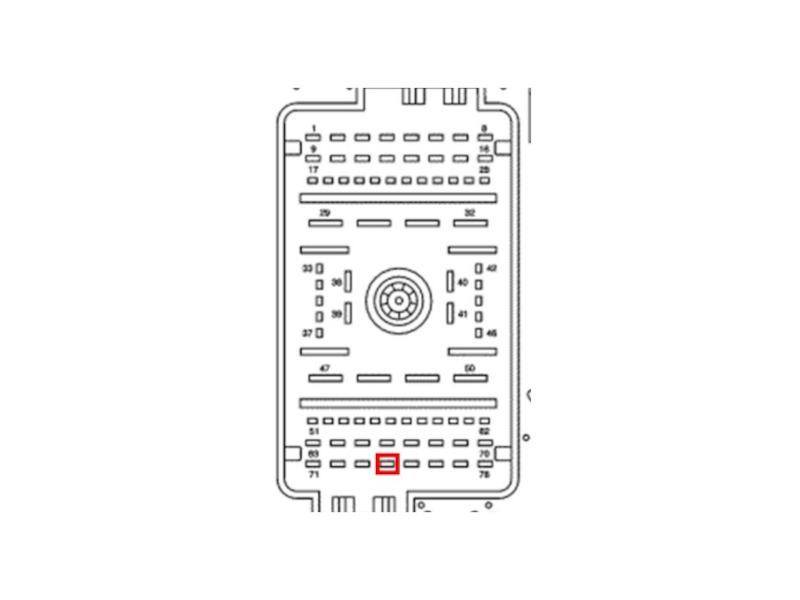

X200 От жгута проводов приборной панели до жгута проводов кузова (с задним блоком предохранителей



Слайд 26

Слайд 27
Текст слайда:

34 контакт Управление электромагнитом стояночного замка

Продолжение следует!
