Мультисервисные решения на базе оборудования Sigrand SG-17 презентация
Содержание
- 1. Мультисервисные решения на базе оборудования Sigrand SG-17
- 2. 1 УНИВЕРСАЛЬНОСЬ УНИВЕРСАЛЬНОСТЬ
- 3. Мультисервисные решения на базе оборудования Sigrand SG-17
- 4. SHDSL Ethernet Wi-Fi
- 5. Таким образом, устройство на базе SG-17
- 6. Кроме того, устройство на базе SG-17
- 7. А при необходимости, устройство на базе SG-17
- 8. 2 МОЩНОСТЬ И ПРОИЗВОДИТЕЛЬНОСТЬ МОЩНОСТЬ И ПРОИЗВОДИТЕЛЬНОСТЬ
- 9. В SG-17 используется самая современная архитектура. МОЩНОСТЬ
- 10. В зависимости от задач, может быть
- 11. Внутренняя архитектура на базе МОЩНОСТЬ И
- 12. Настройка и конфигурация SG-17 осуществляться как локально
- 13. 3 МНОГО- ФУНКЦИОНАЛЬНОСТЬ МНОГОФУНКЦИОНАЛЬНОСТЬ
- 14. SG-17R поддерживает в своем составе работу различных
- 15. МНОГОФУНКЦИОНАЛЬНОСТЬ Мультисервисные решения на базе оборудования Sigrand
- 16. GBIC вместо стандартного 4-х портового Ethernet E1
- 17. 4 КОМПАКТНОСТЬ КОМПАКТНОСТЬ
- 18. Вся конструктивная идеология SG-17 представляет собой законченное,расширяемое
- 19. Конструктивно SG-17R выполнен в стоечном исполнении 19”
- 20. Все модули устанавливаются со стороны передней панели.
- 21. 5 ДИСТАНЦИЯ И СКОРОСТЬ ДИСТАНЦИЯ И СКОРОСТЬ
- 22. Линейный интерфейс SG-17 обеспечивает непревзойденные параметры дальность
- 23. Средствами встроенной ОС можно объединять SHDSL интерфейсы
- 24. 6 ЕЩЕ ДАЛЬШЕ И БЕЗ ПОТЕРИ СКОРОСТИ! ЕЩЕ ДАЛЬШЕ И БЕЗ ПОТЕРИ СКОРОСТИ
- 25. SG-17R работают в комплексе с регенераторами SHDSL
- 26. SG-17E являются необслуживаемыми устройствами. Принимают питание с
1 УНИВЕРСАЛЬНОСЬ УНИВЕРСАЛЬНОСТЬ
Слайд 3Мультисервисные решения на базе оборудования Sigrand SG-17
E1
Ethernet
УНИВЕРСАЛЬНОСТЬ
SG-17 предназначено для:
передачи
потоков
по медным магистральным парам с использованием SHDSL технологии, обеспечивающая передачу до 5.7 Мбит/c по каждой паре.
Слайд 4 SHDSL
Ethernet
Wi-Fi
E1
телефонными каналами (VoIP)
УНИВЕРСАЛЬНОСТЬ
Мультисервисные решения на базе
оборудования Sigrand SG-17
SG-17 предназначено для:
организации межсетевого взаимодействия между данными передающимися по:

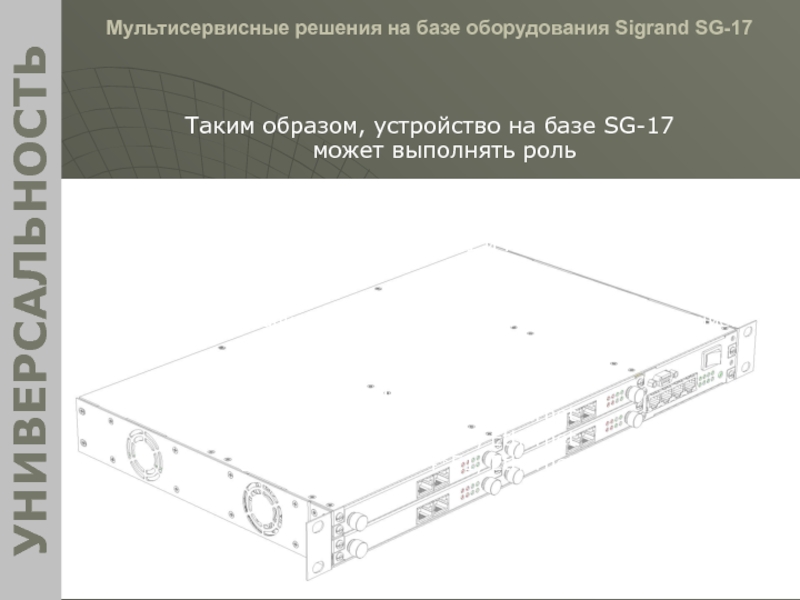

Слайд 5Таким образом, устройство на базе SG-17
может выполнять роль
УНИВЕРСАЛЬНОСТЬ
Мультисервисные решения
на базе оборудования Sigrand SG-17
Типовыми конфигурациями для данного режима являются следующие:
мультиплексора
для передачи потоков E1 и голоса VoDSL
1*SHDSL+ДП, 1*E1, Ethernet
1*SHDSL+ДП, 2*E1, Ethernet
2*SHDSL +ДП, 2*E1, Ethernet
2*SHDSL +ДП, 4*E1, Ethernet
4*SHDSL +ДП, 4*E1, Ethernet
Слайд 6Кроме того, устройство на базе SG-17
может выполнять роль
УНИВЕРСАЛЬНОСТЬ
Мультисервисные решения на
базе оборудования Sigrand SG-17
маршрутизатора
для передачи IP трафика по любым каналам связи и голоса VoIP.

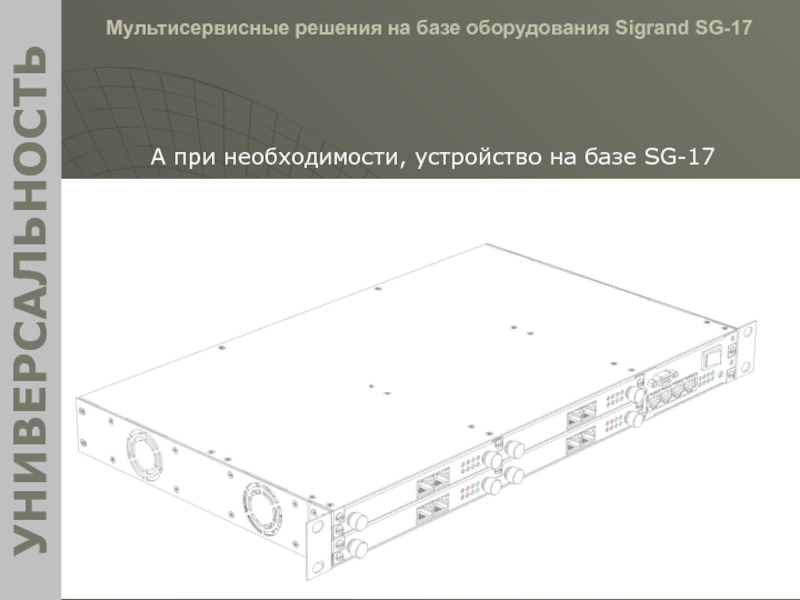

Слайд 7А при необходимости, устройство на базе SG-17
может выполнять роль
УНИВЕРСАЛЬНОСТЬ
Мультисервисные решения
на базе оборудования Sigrand SG-17
мультиплексора
и
маршрутизатора
одновременно !
Слайд 9В SG-17 используется самая современная архитектура.
МОЩНОСТЬ И ПРОИЗВОДИТЕЛЬНОСТЬ
Мультисервисные решения на базе
оборудования Sigrand SG-17
Полноценная ОС – Linux c ядром 2.6.
что дает возможность самостоятельно изменять и дополнять набор сервисов в соответствии с лицензией GNU GPL
Слайд 10В зависимости от задач,
может быть выбран различный
процессорный модуль
МОЩНОСТЬ И
ПРОИЗВОДИТЕЛЬНОСТЬ
Мультисервисные решения на базе оборудования Sigrand SG-17

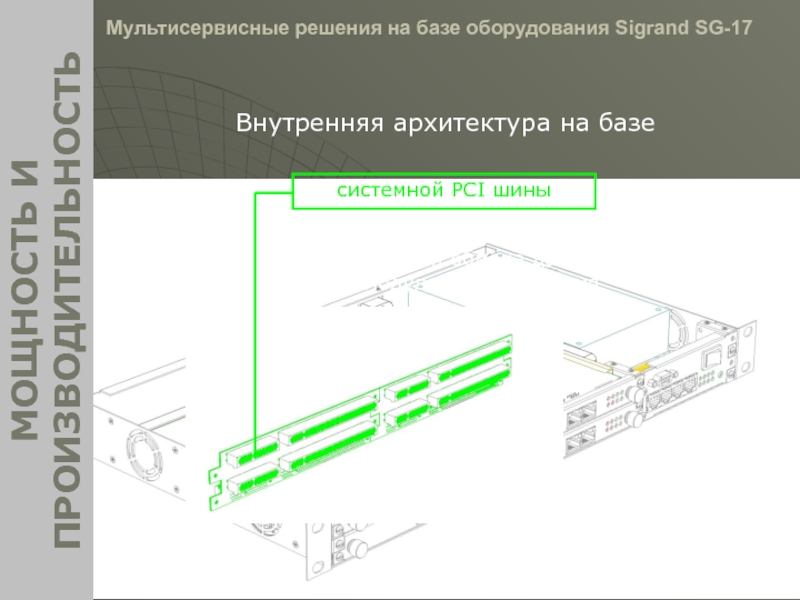

Слайд 11Внутренняя архитектура на базе
МОЩНОСТЬ И ПРОИЗВОДИТЕЛЬНОСТЬ
Мультисервисные решения на базе оборудования
Sigrand SG-17
системной PCI шины
для обеспечения обмена данными
между модулями расширения
Слайд 12Настройка и конфигурация SG-17 осуществляться как локально так и удаленно через
встроенный веб-браузер.
МОЩНОСТЬ И ПРОИЗВОДИТЕЛЬНОСТЬ
Мультисервисные решения на базе оборудования Sigrand SG-17
Через SNMP можно осуществлять сбор статистических данных. Средствами NetFlow можно перенаправлять статистику на любое сетевое устройство.

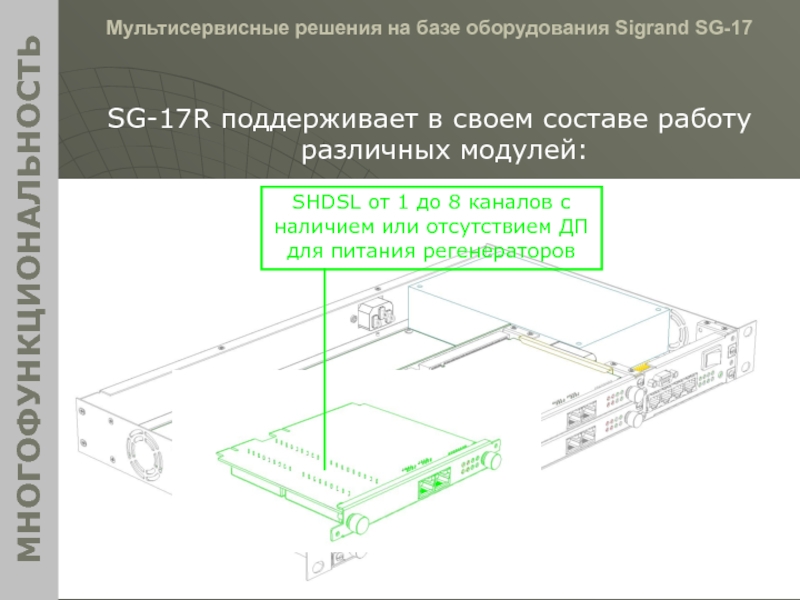

Слайд 14SG-17R поддерживает в своем составе работу различных модулей:
МНОГОФУНКЦИОНАЛЬНОСТЬ
Мультисервисные решения на базе
оборудования Sigrand SG-17
SHDSL от 1 до 8 каналов с наличием или отсутствием ДП для питания регенераторов
Слайд 15МНОГОФУНКЦИОНАЛЬНОСТЬ
Мультисервисные решения на базе оборудования Sigrand SG-17

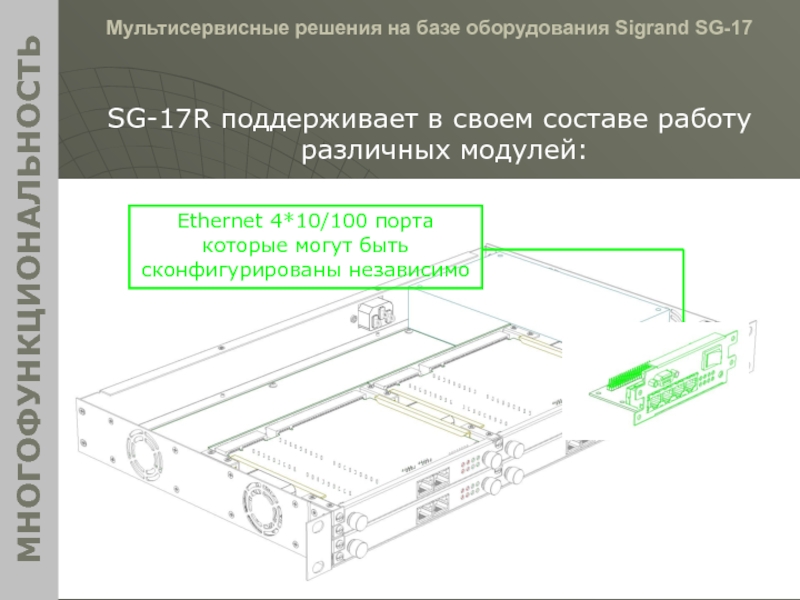

SG-17R поддерживает в своем составе
работу различных модулей:
Ethernet 4*10/100 порта которые могут быть сконфигурированы независимо
Слайд 16GBIC вместо стандартного 4-х портового Ethernet
E1 от 1 до 4 каналов
FXO/FXS
от 2 до 4 каналов с поддержкой VoIP
PC-card для установки любых PCMCIA устройств (Wi-Fi и т.д.)
PC-card для установки любых PCMCIA устройств (Wi-Fi и т.д.)
МНОГОФУНКЦИОНАЛЬНОСТЬ
Мультисервисные решения на базе оборудования Sigrand SG-17

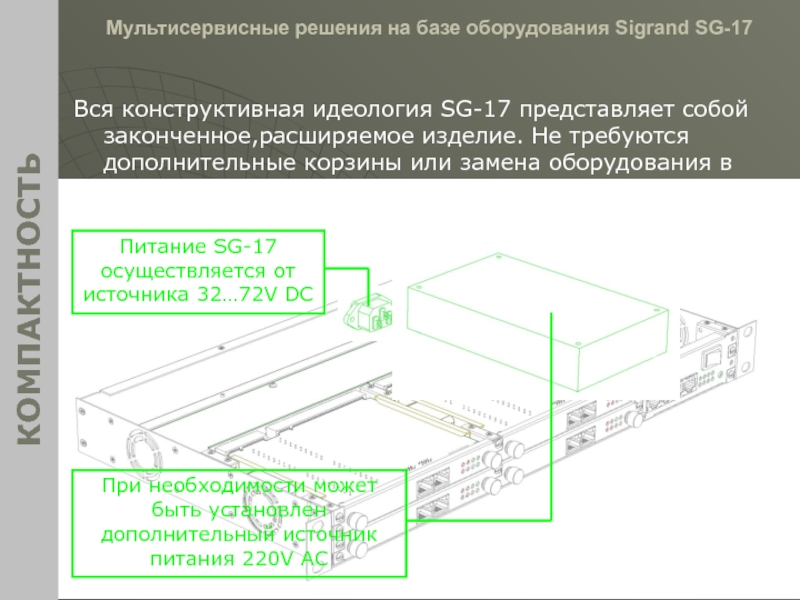

Слайд 18Вся конструктивная идеология SG-17 представляет собой законченное,расширяемое изделие. Не требуются дополнительные
корзины или замена оборудования в случае его расширения
КОМПАКТНОСТЬ
Мультисервисные решения на базе оборудования Sigrand SG-17
Питание SG-17 осуществляется от источника 32…72V DC
При необходимости может быть установлен дополнительный источник питания 220V АС
Слайд 19Конструктивно SG-17R выполнен в стоечном исполнении 19” 1U.
В корпус можно установить
до 4-х модулей расширения в различном сочетании. К примеру, в составе одного изделия могут находиться:
до 32 SHDSL
до 16 Е1
до 16 портов FXO/FXS VoIP
до 32 SHDSL
до 16 Е1
до 16 портов FXO/FXS VoIP
КОМПАКТНОСТЬ
Мультисервисные решения на базе оборудования Sigrand SG-17

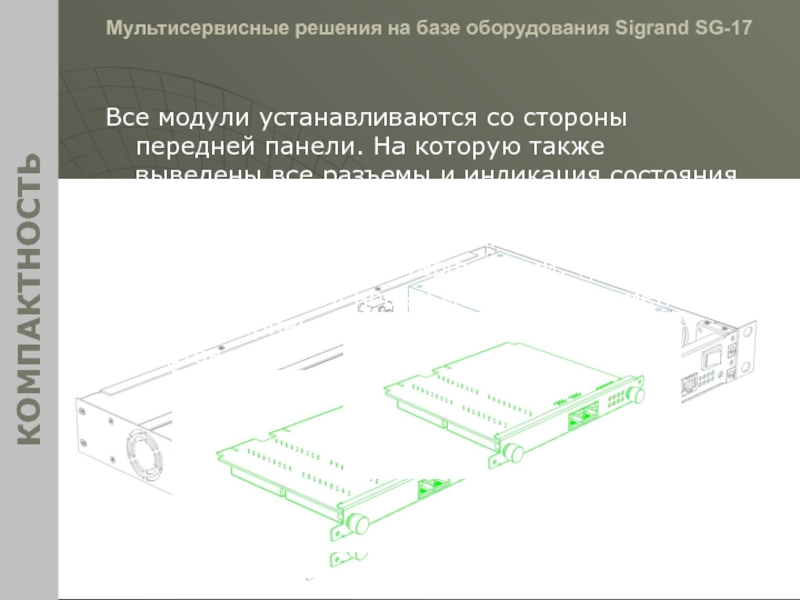

Слайд 20Все модули устанавливаются со стороны передней панели. На которую также выведены
все разъемы и индикация состояния интерфейсов.
При необходимости расширения SG-17R дополнительными интерфейсами, требуется только добавить новый модуль или заменить его на вариант с большим количеством портов.
При необходимости расширения SG-17R дополнительными интерфейсами, требуется только добавить новый модуль или заменить его на вариант с большим количеством портов.
КОМПАКТНОСТЬ
Мультисервисные решения на базе оборудования Sigrand SG-17

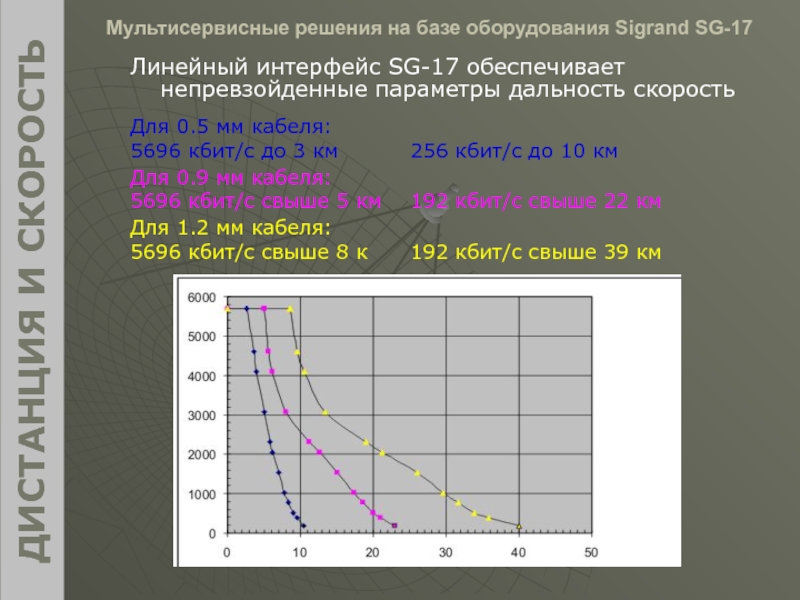

Слайд 22Линейный интерфейс SG-17 обеспечивает непревзойденные параметры дальность скорость
ДИСТАНЦИЯ И СКОРОСТЬ
Мультисервисные решения
на базе оборудования Sigrand SG-17
Для 0.5 мм кабеля:
5696 кбит/c до 3 км 256 кбит/c до 10 км
Для 0.9 мм кабеля:
5696 кбит/c свыше 5 км 192 кбит/c свыше 22 км
Для 1.2 мм кабеля:
5696 кбит/c свыше 8 к 192 кбит/c свыше 39 км
Слайд 23Средствами встроенной ОС можно объединять SHDSL интерфейсы в единый логический поток.
ДИСТАНЦИЯ И СКОРОСТЬ
Мультисервисные решения на базе оборудования Sigrand SG-17
Это можно делать с целью увеличения пропускной способности каналов или для обеспечение резервирования пары на случай обрыва.

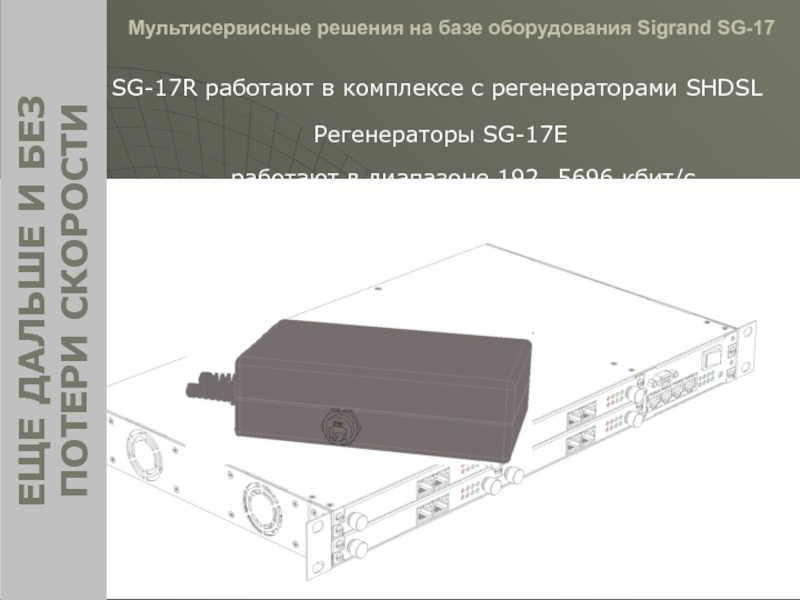

Слайд 25SG-17R работают в комплексе с регенераторами SHDSL
Мультисервисные решения на базе оборудования
Sigrand SG-17
ЕЩЕ ДАЛЬШЕ И БЕЗ ПОТЕРИ СКОРОСТИ
Регенераторы SG-17E
работают в диапазоне 192…5696 кбит/c
и позволяют передавить весь весь набор мультисервисных услуг без потери качества
Слайд 26SG-17E являются необслуживаемыми устройствами. Принимают питание с линии. Имеют защищенное исполнение.
Мультисервисные
решения на базе оборудования Sigrand SG-17
На линии можно установить до 8 регенераторов,
что в режиме ДП для кабеля 1.2мм обеспечивает дальность:
Свыше 130 км на скорости 512 кбит/c
Свыше 50 км на максимальной скорости – 5696 кбит/c
При работе по одной паре
ЕЩЕ ДАЛЬШЕ И БЕЗ ПОТЕРИ СКОРОСТИ
