Муфта сцепления презентация
Содержание
- 1. Муфта сцепления
- 2. Муфта сцепления Предназначена для увеличения крутящего момента
- 3. Устройство муфты сцепления Ведомый диск
- 4. Регулировка муфты сцепления Свободный ход
- 5. Неисправности муфты сцепления Муфта ведет: -отсутсвует
- 6. Техническое обслуживание -смазка выжимного подшипника -регулировка зазора
Муфта сцепления Предназначена для увеличения крутящего момента при трогании трактора с места и плавного соединения двигателя с трансмиссией при переключении передач.
Слайд 2Муфта сцепления
Предназначена для увеличения крутящего момента при трогании трактора с места
и плавного соединения двигателя с трансмиссией при переключении передач.
Слайд 3Устройство муфты сцепления
Ведомый диск
Ведущий диск
Опорный диск
Выжимной подшипник
Лапка м.с.
Регулировочный болт
Прижимная пружина
Вал
м.с.
Слайд 4Регулировка муфты сцепления
Свободный ход пидали сцепления -50мм
Зазор между выжимной лапкой и
выжимным подшипником -3мм
Ход выжимного подшипника-16мм

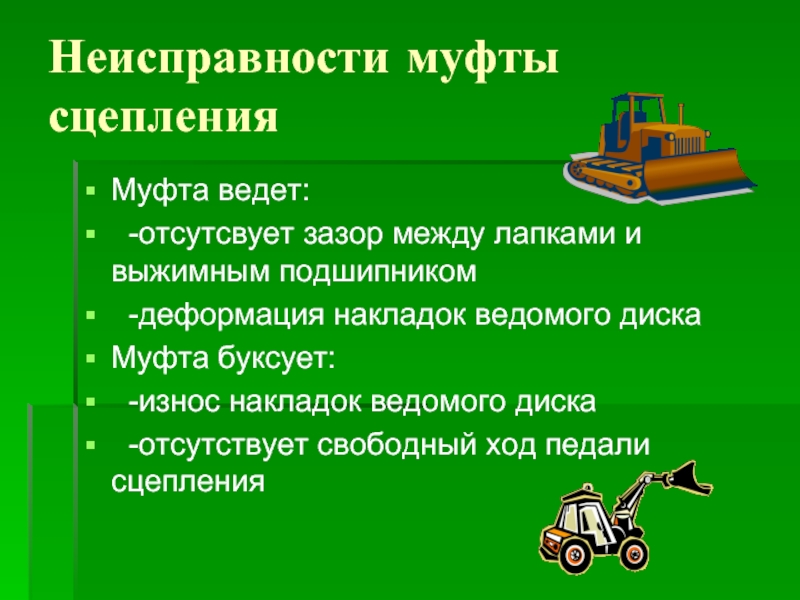

Слайд 5Неисправности муфты сцепления
Муфта ведет:
-отсутсвует зазор между лапками и выжимным подшипником
-деформация накладок ведомого диска
Муфта буксует:
-износ накладок ведомого диска
-отсутствует свободный ход педали сцепления
Муфта буксует:
-износ накладок ведомого диска
-отсутствует свободный ход педали сцепления

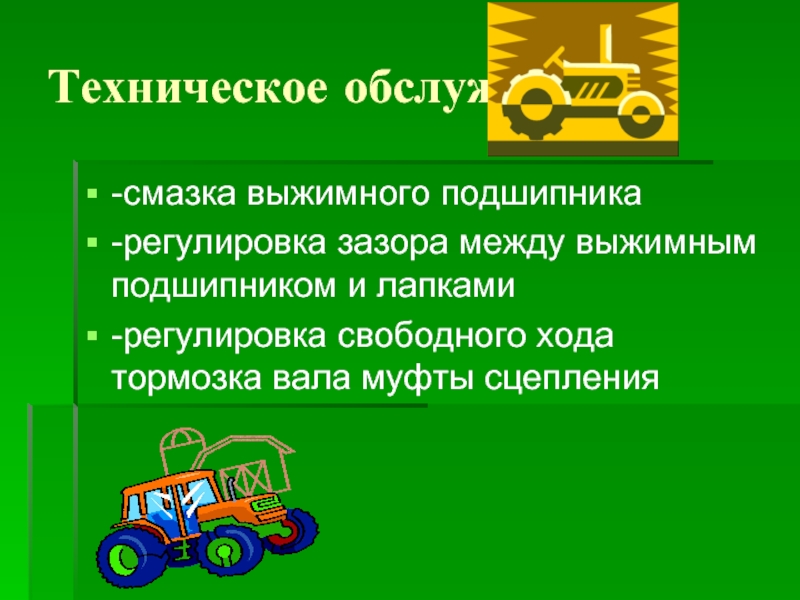

Слайд 6Техническое обслуживание
-смазка выжимного подшипника
-регулировка зазора между выжимным подшипником и лапками
-регулировка свободного
хода тормозка вала муфты сцепления
