Модуль A: основы работы электропривода презентация
Содержание
- 1. Модуль A: основы работы электропривода
- 2. Задачи модуля Участники семинара должны Знать
- 3. Принцип работы инвертора Переменный ток преобразуется в
- 4. 1-й шаг - преобразование переменного тока в
- 5. 2-й шаг - модуляция постоянного напряжения по
- 6. 3-й шаг - двигатель создает крутящий момент

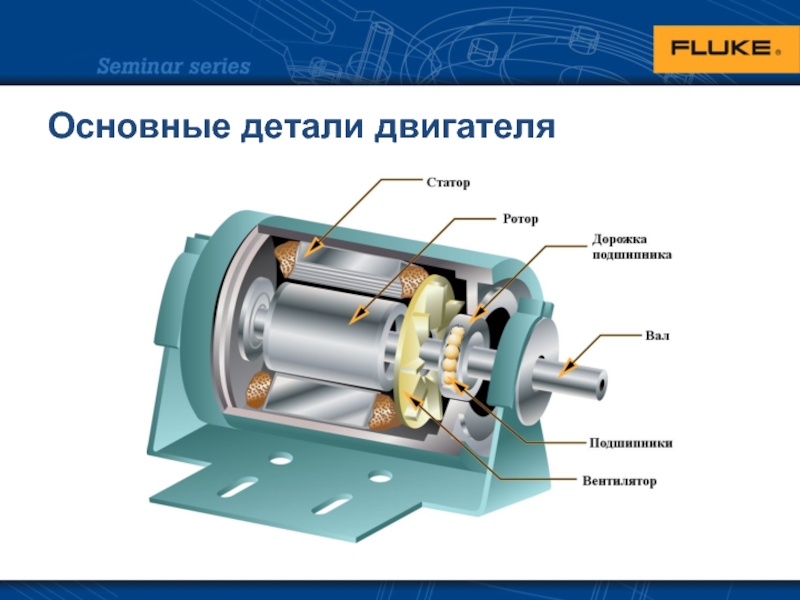

- 7. Основные детали двигателя
- 8. Кинематическая цепь Прямая передача, зубчатая передача или

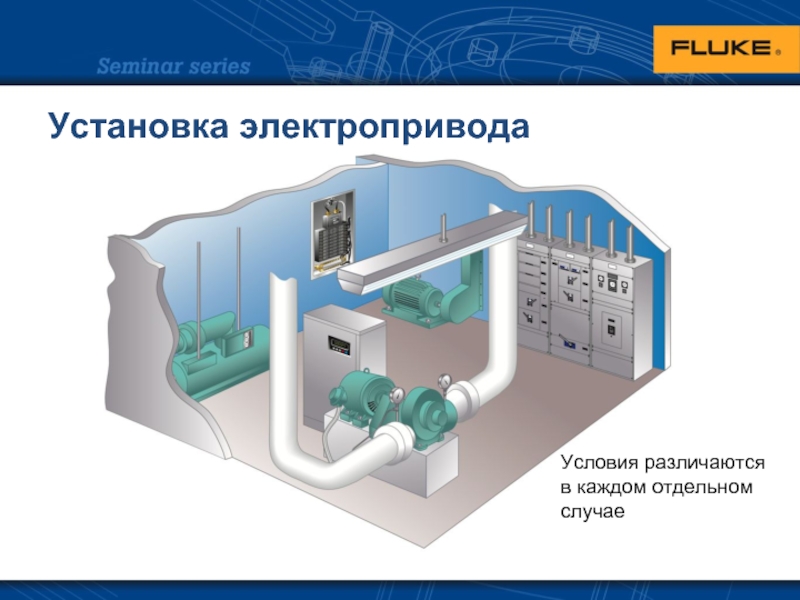

- 9. Установка электропривода Условия различаются в каждом отдельном случае

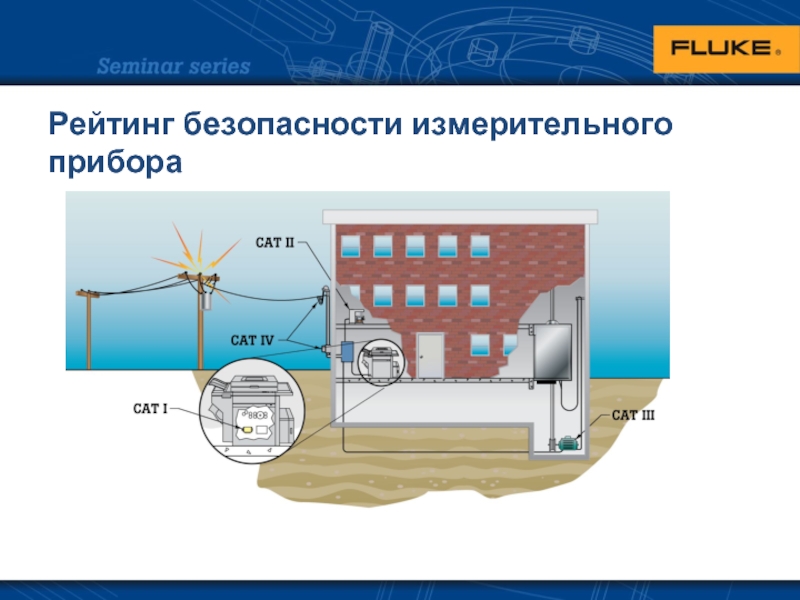

- 10. Рейтинг безопасности измерительного прибора
- 11. КАТЕГОРИЯ I Защищенное электронное оборудование, такое как высоковольтная секция копировального аппарата.
- 12. КАТЕГОРИЯ II Нагрузки с подключением к розетке, например, бытовые приборы и ручные машины.
- 13. КАТЕГОРИЯ III Устройства, подключенные к трехфазной сети,
- 14. КАТЕГОРИЯ IV 3-фазные источники питания, напрямую подключенные к электростанции.
- 15. Сертификация измерительного прибора Был ли прибор
- 16. Трехфазные системы в условиях CAT III Убедитесь,
- 17. Индивидуальные средства защиты Используйте ИСЗ в

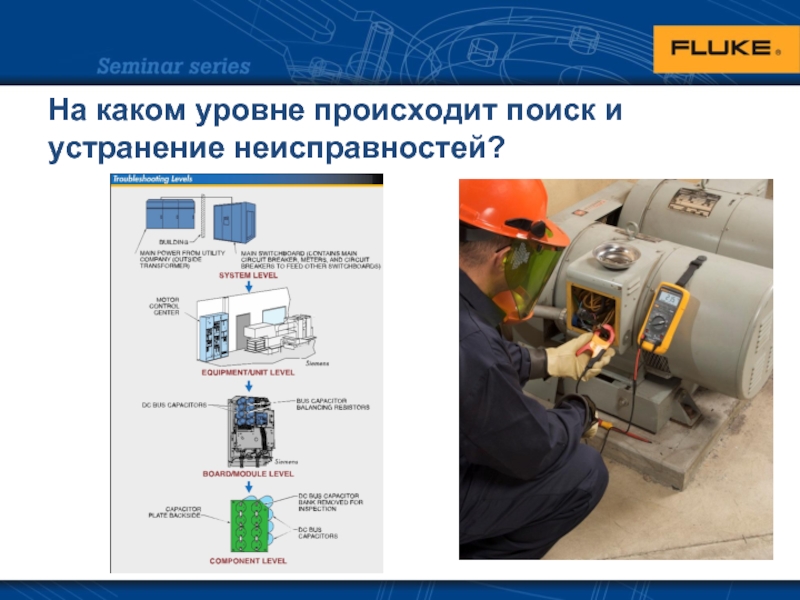

- 18. На каком уровне происходит поиск и устранение неисправностей?
- 19. Тест: назовите основные элементы электропривода Назовите элемент
Слайд 2Задачи модуля
Участники семинара должны
Знать внутренние детали двигателя.
Понимать основы работы инвертора электропривода.
Уметь
определять четыре категории рейтинга электробезопасности измерений по стандарту IEC.

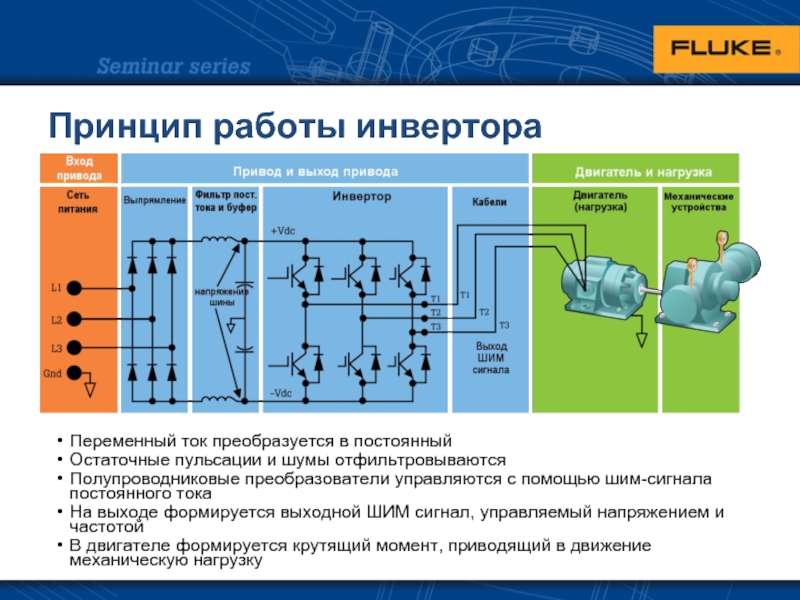

Слайд 3Принцип работы инвертора
Переменный ток преобразуется в постоянный
Остаточные пульсации и шумы
отфильтровываются
Полупроводниковые преобразователи управляются с помощью шим-сигнала постоянного тока
На выходе формируется выходной ШИМ сигнал, управляемый напряжением и частотой
В двигателе формируется крутящий момент, приводящий в движение механическую нагрузку
Полупроводниковые преобразователи управляются с помощью шим-сигнала постоянного тока
На выходе формируется выходной ШИМ сигнал, управляемый напряжением и частотой
В двигателе формируется крутящий момент, приводящий в движение механическую нагрузку

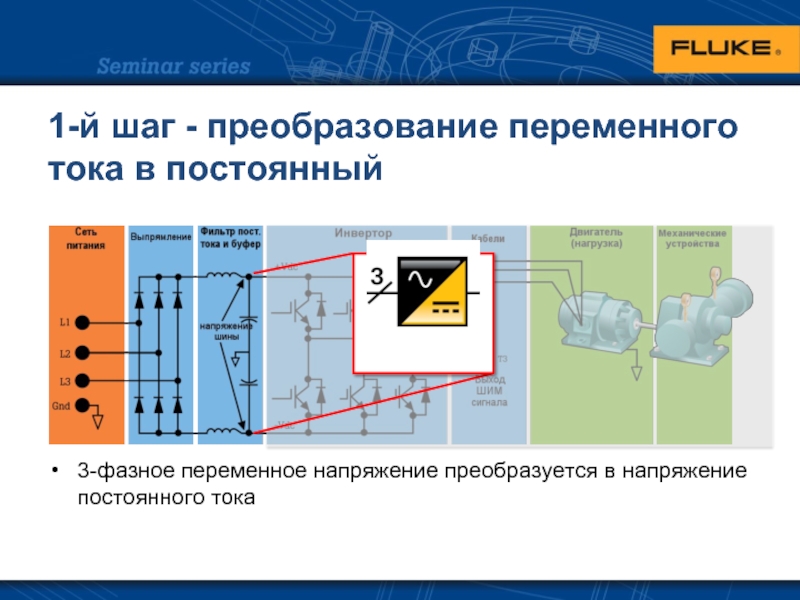

Слайд 41-й шаг - преобразование переменного тока в постоянный
3-фазное переменное напряжение преобразуется
в напряжение постоянного тока

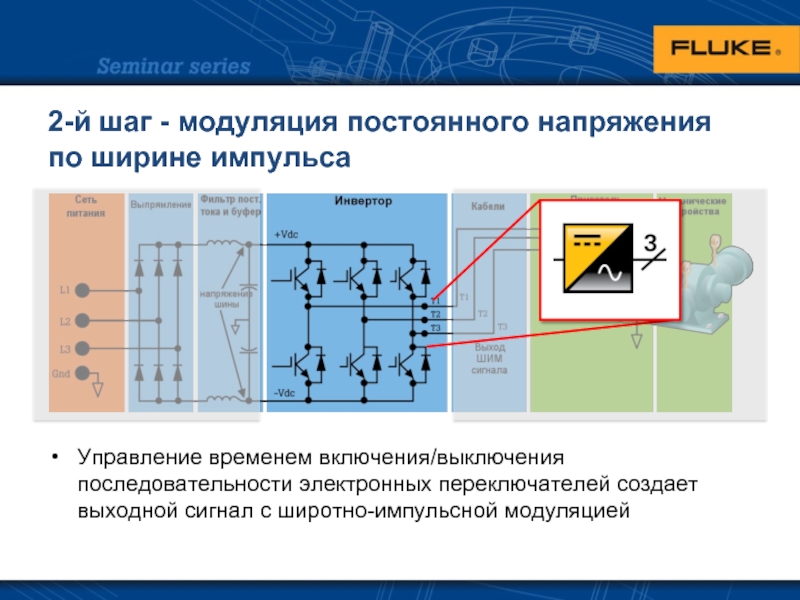

Слайд 52-й шаг - модуляция постоянного напряжения по ширине импульса
Управление временем включения/выключения
последовательности электронных переключателей создает выходной сигнал с широтно-импульсной модуляцией

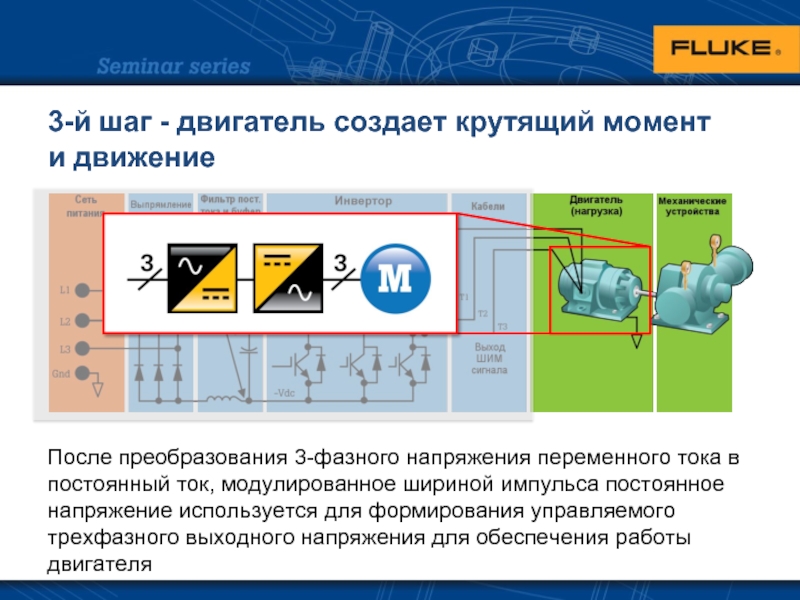

Слайд 63-й шаг - двигатель создает крутящий момент
и движение
После преобразования 3-фазного
напряжения переменного тока в постоянный ток, модулированное шириной импульса постоянное напряжение используется для формирования управляемого трехфазного выходного напряжения для обеспечения работы двигателя

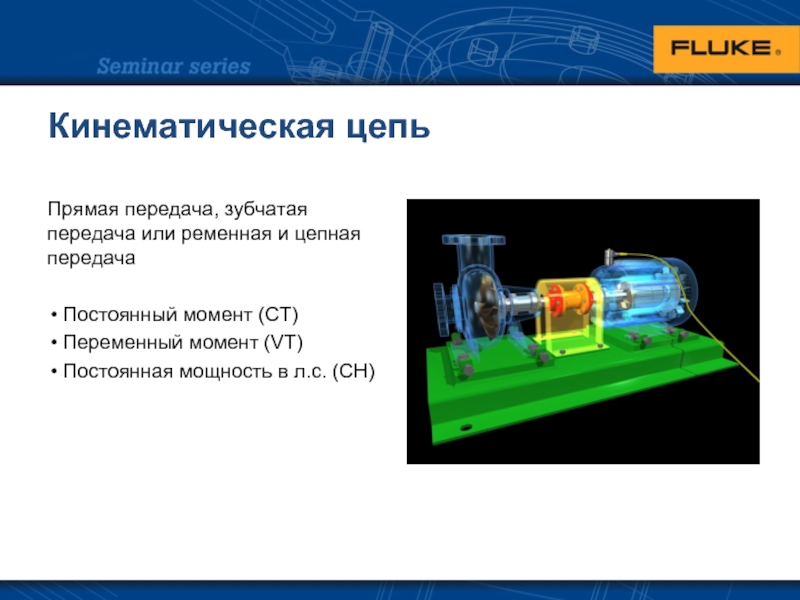

Слайд 8Кинематическая цепь
Прямая передача, зубчатая передача или ременная и цепная передача
Постоянный момент
(CT)
Переменный момент (VT)
Постоянная мощность в л.с. (CH)
Переменный момент (VT)
Постоянная мощность в л.с. (CH)

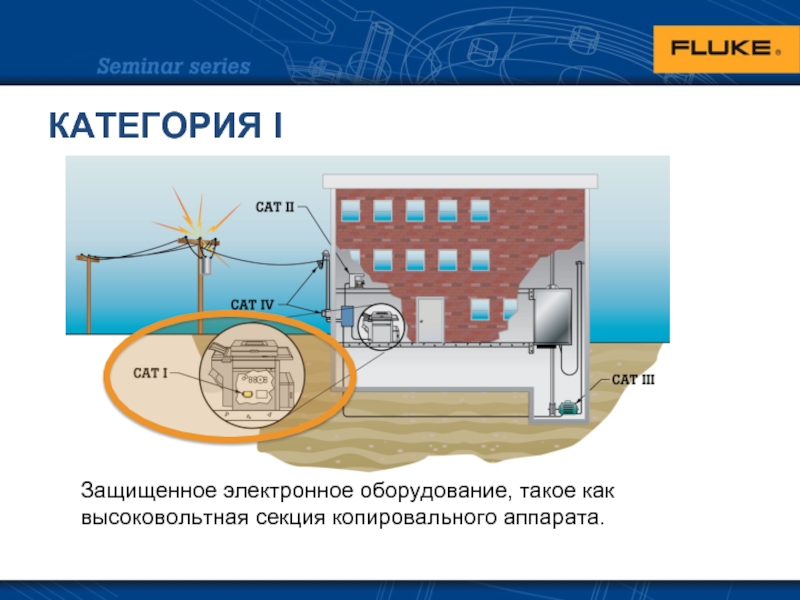

Слайд 11КАТЕГОРИЯ I
Защищенное электронное оборудование, такое как высоковольтная секция копировального аппарата.

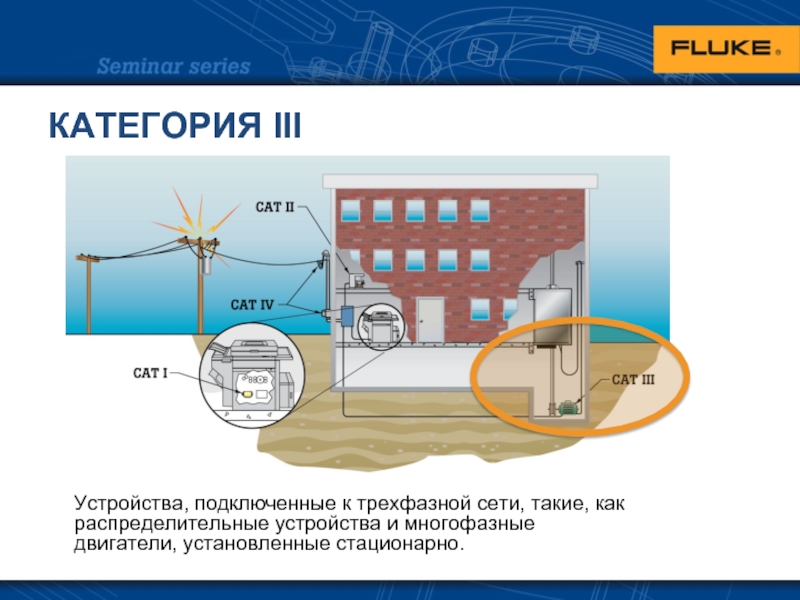

Слайд 13КАТЕГОРИЯ III
Устройства, подключенные к трехфазной сети, такие, как распределительные устройства и
многофазные двигатели, установленные стационарно.

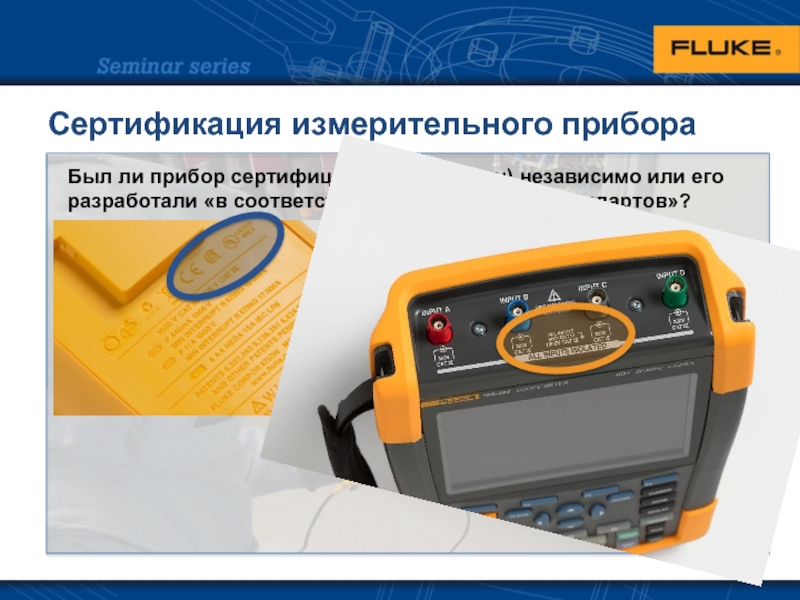

Слайд 15Сертификация измерительного прибора
Был ли прибор сертифицирован (испытан) независимо или его разработали
«в соответствии с требованиями стандартов»?

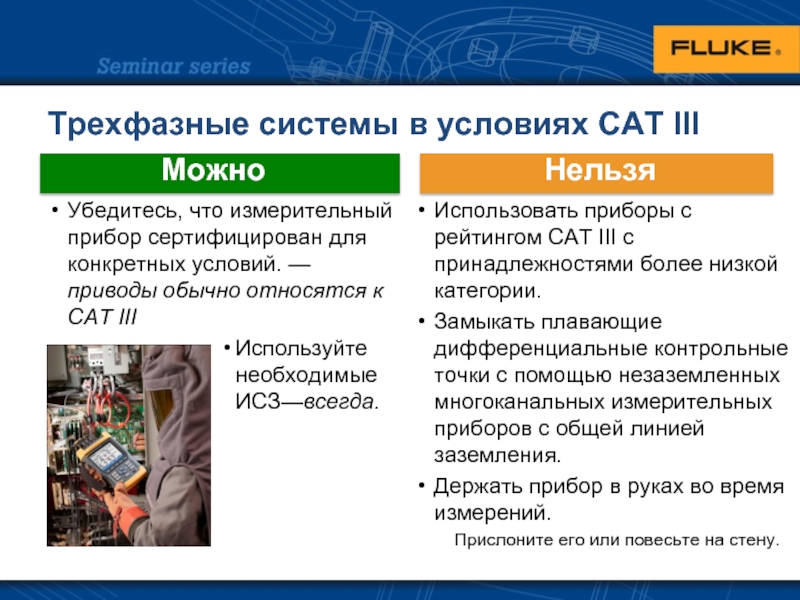

Слайд 16Трехфазные системы в условиях CAT III
Убедитесь, что измерительный прибор сертифицирован для
конкретных условий. — приводы обычно относятся к CAT III
Используйте необходимые ИСЗ—всегда.
Используйте необходимые ИСЗ—всегда.
Использовать приборы с рейтингом CAT III с принадлежностями более низкой категории.
Замыкать плавающие дифференциальные контрольные точки с помощью незаземленных многоканальных измерительных приборов с общей линией заземления.
Держать прибор в руках во время измерений.
Прислоните его или повесьте на стену.
Можно
Нельзя

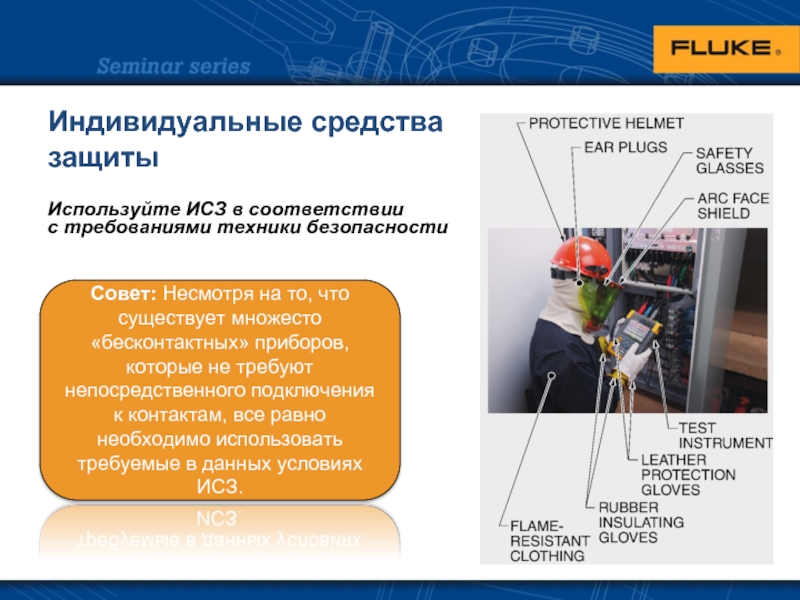

Слайд 17Индивидуальные средства
защиты
Используйте ИСЗ в соответствии
с требованиями техники безопасности
Совет: Несмотря
на то, что существует множесто «бесконтактных» приборов, которые не требуют непосредственного подключения к контактам, все равно необходимо использовать требуемые в данных условиях ИСЗ.

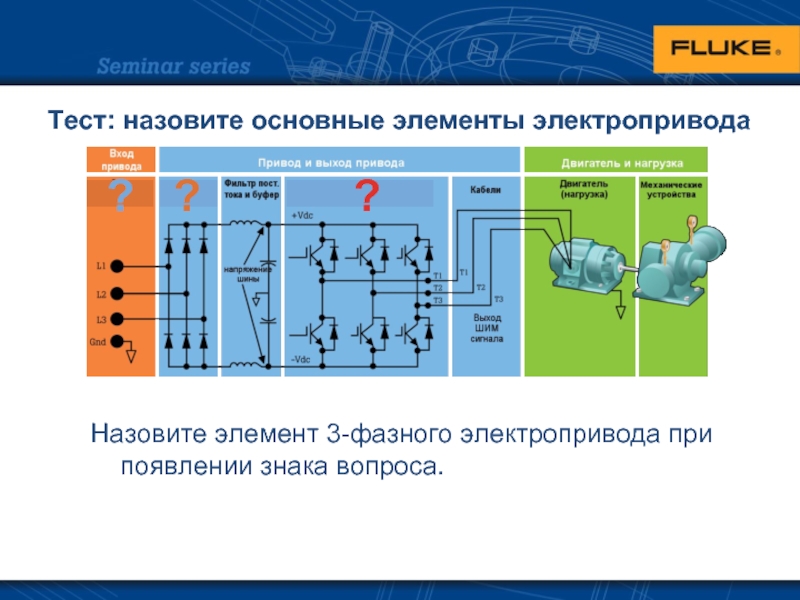

Слайд 19Тест: назовите основные элементы электропривода
Назовите элемент 3-фазного электропривода при появлении знака
вопроса.
?
?
?
