Слайд 1
Текст слайда:

Moдуль 2.9: Неполадки с аппаратом брахитерапии (США)

Учебный курс МАГАТЭ


Слайд 2
Текст слайда:

Prevention of accidental exposure in radiotherapy

Аппарат HDR (высокой мощности дозы) с удалённой загрузкой источника

Маленький и подвижный контейнер с источником, установленный в защищённой процедурной
Удалённый пульт управления
Источник 192Ir с приведённой активностью 4.3 Кюри (160 ГБк)
Источник прикреплён к тросику
С помощью удалённого управления может последовательно перемещаться в пациенте в нескольких катетерах
Существует второй тросик с имитатором источника
Используется в начале лечения для проверки проходимости катетера и проверки положений, итд…

Пример аппарата HDR


Слайд 3
Текст слайда:

Prevention of accidental exposure in radiotherapy

Bведение

16 ноября 1992 г.: Пожилая пациентка с анальной карциномой лечилась в Региональном Онкологическом Центре Индианы (IRCC)
Пациентке было назначено 3 фракции по 6 Гр
Аппарат HDR Omnitron 2000
Пять катетеров было помещено в объём мишени

Типичное лечение


Слайд 4
Текст слайда:

Prevention of accidental exposure in radiotherapy

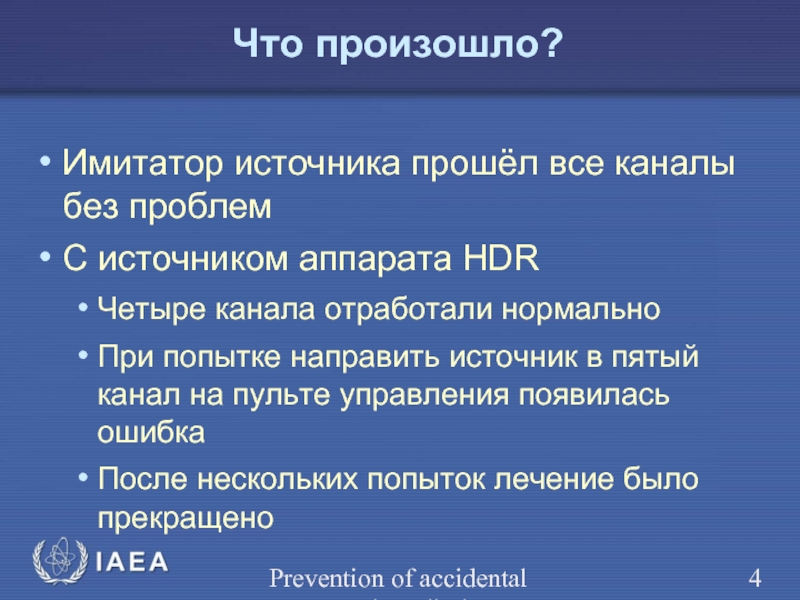

Что произошло?

Имитатор источника прошёл все каналы без проблем
С источником аппарата HDR
Четыре канала отработали нормально
При попытке направить источник в пятый канал на пульте управления появилась ошибка
После нескольких попыток лечение было прекращено


Слайд 5
Текст слайда:

Prevention of accidental exposure in radiotherapy

Прекратили лечение
Сотрудники зашли в процедурную
Отсоединили аппарат HDR от вживлённых катетеров
Вывезли пациентку

Типичное лечение

Что произошло?


Слайд 6
Текст слайда:

Prevention of accidental exposure in radiotherapy

Независимый индикатор радиационной опасности в помещении указывал на повышенный уровень радиации, но был проигнорирован

Как звуковой, так и световой сигнал

Сотрудники указали, что индикатор “часто барахлил” и они привыкли игнорировать его

Система радиационного контроля

Что произошло?


Слайд 7
Текст слайда:

Prevention of accidental exposure in radiotherapy

Имелся ручной дозиметр, который не был использован для подтверждения или опровержении сигнала индикатора радиационной опасности

Пульт аппарата HDR показал, что источник находится в контейнере

Пациентку отвезли обратно в дом престарелых

Ручной дозиметер

Что произошло?


Слайд 8
Текст слайда:

Prevention of accidental exposure in radiotherapy

Сотрудники не поняли, что источник отвалился от тросика и остался в катетере
Катетер с источником аппарата HDR, остался в пациентке, и пациентка была отправлена в дом престарелых
20 ноября 1992 г. (4 дня спустя) – катетер с источником выпал
Катетер (и источник) были помещены в красный пакет для медицинских биоотходов
Позднее пакет перенесли в другое место, где он находился до 25 ноября.

Авария


Слайд 9
Текст слайда:

Prevention of accidental exposure in radiotherapy

25 ноября 1992г.: Водитель со станции сортировки мусора забрал красный пакет с биоотходами

Пакет и остальной мусор были погружены в грузовик и отвезены в Карнеги, штат Филадельфия где находилось предприятие.

Оттуда его перевезли на другое предприятие в Ваарен, штат Огайо.

Обнаружение


Слайд 10
Текст слайда:

Prevention of accidental exposure in radiotherapy

Радиационный детектор на предприятии в Ваарене показал радиационное излучение от грузовика и предприятие попросило грузовик вернуться обратно в Карнеги

Грузовик остался на предприятии в Карнеги до 30 ноября 1992 года

Радиационные детекторы

Обнаружение


Слайд 11
Текст слайда:

Prevention of accidental exposure in radiotherapy

1 декабря 1992 г.: Грузовик был осмотрен и пакет с источником был найден. Определён пункт его приёма.
Связались с домом престарелых, и они в свою очередь с больницей
Источник не находился в аппарате 16 дней и никто не знал об этом
Медицинский физик подтвердил пропажу источника из аппарата HDR
Аппарат не был использован с момента происшествия!

Обнаружение


Слайд 12
Текст слайда:

Prevention of accidental exposure in radiotherapy

Причины аварии

Этот тип источника приваривался к тросику

Источник был послан в Онкологический Центр в защищённой коробке с тефлоновой оболочкой вокруг источника

В присутствии влаги в результате радиолиза образовался фтористый водород, который среагировал с тросиком сделанным из Нитинола1, и привёл к коррозии сварки

Коррозия ослабила сварку и источник оторвался от тросика в момент напряжения

Аварийный контейнер

1) Нитинол –сплав никеля и титана.


Слайд 13
Текст слайда:

Prevention of accidental exposure in radiotherapy

Другой случай

Похожий случай произошёл тремя неделями позже в другой больнице (Питтсбург, штат Филадельфия)

Физик из Питсбурга знал о предыдущем случае и действовал быстро, что помогло уберечь от переоблучения пациента и персонал


Слайд 14
Текст слайда:

Prevention of accidental exposure in radiotherapy

Оценки доз

Пациентка:
Назначенная доза 18 Гр за 3 фракции
Реальная доза, полученная за четыре дня в назначенной точке (1 cм от катетера), была 16 000 Гр (16 kГр, 1,600,000 рад)

1000× больше

Консультант NRC заключил, что переоблучение вероятней всего стало причиной смерти пациентки или по-крайней мере было сопутствующим фактором

Пациентка умерла спустя один день после выпадения катетера


Слайд 15
Текст слайда:

Prevention of accidental exposure in radiotherapy

Персонал дома престарелых:
Несколько сотрудников находились в тесном контакте с пациенткой помогая ей в течение четырёх дней
Одна сестра получила радиационную дозу на руки в пределах 0.7 Зв и 1.6 Зв

Персонал больницы:
Дозы были малы, поскольку персонал находился в контакте с пациенткой лишь короткое время

Оценки доз


Слайд 16
Текст слайда:

Prevention of accidental exposure in radiotherapy

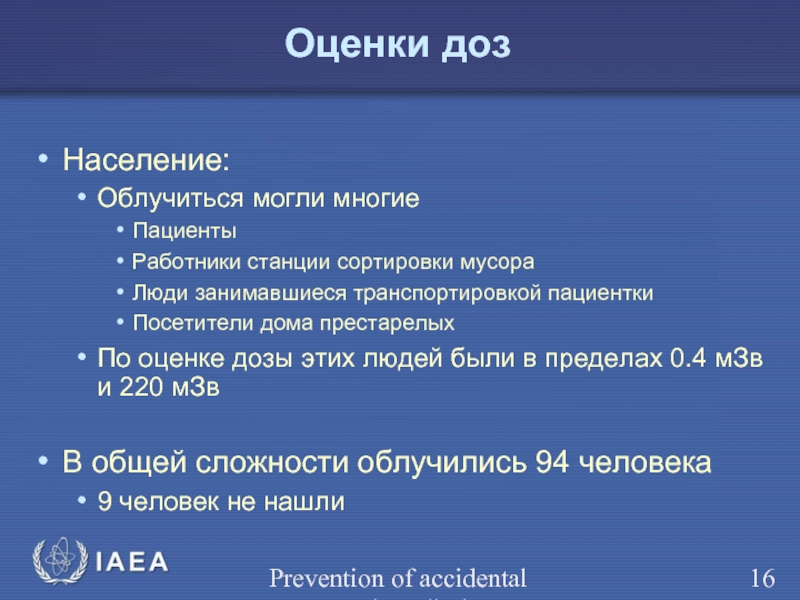

Население:
Облучиться могли многие
Пациенты
Работники станции сортировки мусора
Люди занимавшиеся транспортировкой пациентки
Посетители дома престарелых
По оценке дозы этих людей были в пределах 0.4 мЗв и 220 мЗв

В общей сложности облучились 94 человека
9 человек не нашли

Оценки доз


Слайд 17
Текст слайда:

Prevention of accidental exposure in radiotherapy

Действия после отрыва второго источника

NRC и FDA попросили прекратить производство аппарата Omnitron 2000 или немедленно внедрить следующее
В соответствие с 10 CFR 35.404(a), практикующий обязан сделать контрольные замеры дозиметром на пациенте и тем самым подтвердить, что все источники удалены. Эти замеры должны быть выполнены в дополнение к индикатору радиационного фона в помещении. Эти замеры должны быть выполнены немедленно после окончания лечения до перемещения пациента из защищённой процедурной и задокументированы надлежащим образом.
Практикующий не должен делать таких процедур, в которых источник не может быть вытащен из пациента и помещён в аварийный контейнер. У практикующего должна быть письменная инструкция по извлечению источника, в том числе и хирургически, в случае, если источник не вернулся в контейнер по окончанию лечения. Практикующий должен обеспечить немедленно необходимое оборудование и персонал в то место, где проводится лечение с аппаратом HDR для выполнения аварийных работ. Оборудование должно включать в себя защитный контейнер, пинцеты, и если необходимо, инструменты для хирургического удаления источника из пациента (ножницы, кусачки). Аварийная процедура извлечения должна минимизировать облучение персонала и быть безопасной для пациента.
Практикующий должен следить, чтобы персонал был обучен работе на аппарате в штатном режиме и в случае аварийной ситуации мог вернуть источник в безопасное положение. Обучение нового персонала должно быть выполнено незамедлительно и раз в пол года для всего персонала. Практикующий обязан хранить записи обучения три года.

Из бюллютеня 92-03 NRC (декабрь)


Слайд 18
Текст слайда:

Prevention of accidental exposure in radiotherapy

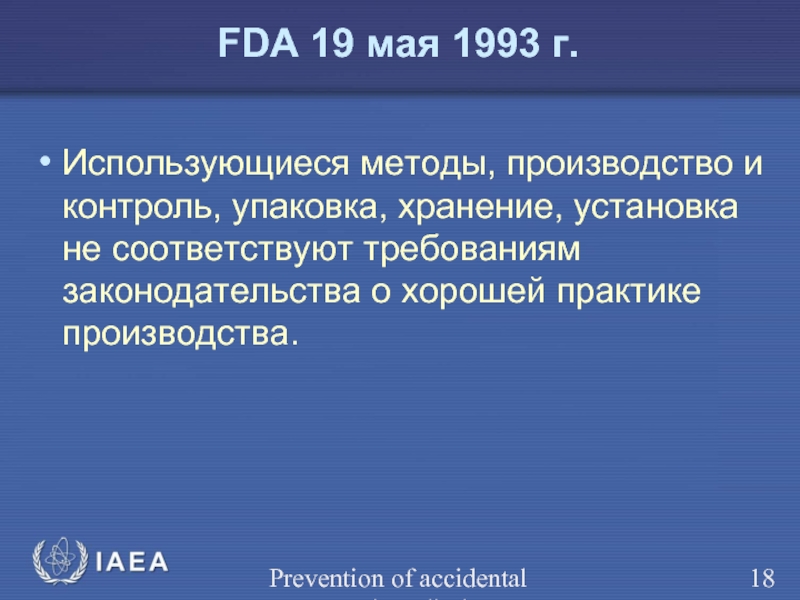

FDA 19 мая 1993 г.

Использующиеся методы, производство и контроль, упаковка, хранение, установка не соответствуют требованиям законодательства о хорошей практике производства.


Слайд 19
Текст слайда:

Prevention of accidental exposure in radiotherapy

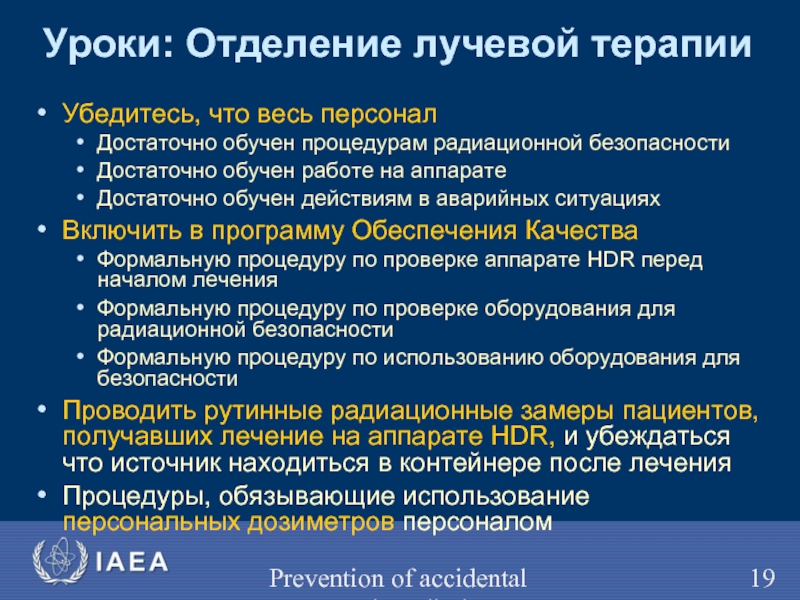

Уроки: Отделение лучевой терапии

Убедитесь, что весь персонал
Достаточно обучен процедурам радиационной безопасности
Достаточно обучен работе на аппарате
Достаточно обучен действиям в аварийных ситуациях
Включить в программу Обеспечения Качества
Формальную процедуру по проверке аппарате HDR перед началом лечения
Формальную процедуру по проверке оборудования для радиационной безопасности
Формальную процедуру по использованию оборудования для безопасности
Проводить рутинные радиационные замеры пациентов, получавших лечение на аппарате HDR, и убеждаться что источник находиться в контейнере после лечения
Процедуры, обязывающие использование персональных дозиметров персоналом


Слайд 20
Текст слайда:

Prevention of accidental exposure in radiotherapy

Билокси, штат Массачусетс - 1994

Пациенту назначено брахитерапевтическое лечение лёгких на аппарате HDR Omnitron 2000.
Назначенная доза составляет 10 Гр в пяти позициях с использованием источника 192Ir с активностью 144.3 ГБк
В конце пятой и последней позиции тросик источника сдвинулся на 0.5 cм, остановился и застрял
Независимый индикатор немедленно обратил внимание персонала на то, что источник остался в теле пациента
Персонал последовал предписаниям процедуры аварийной ситуации (вошли в процедурную и удалили катетер из пациента)
После удаления из пациента, источник сам ушёл в контейнер


Комисиия по ядерному регулированию NRC


Слайд 21
Текст слайда:

Prevention of accidental exposure in radiotherapy

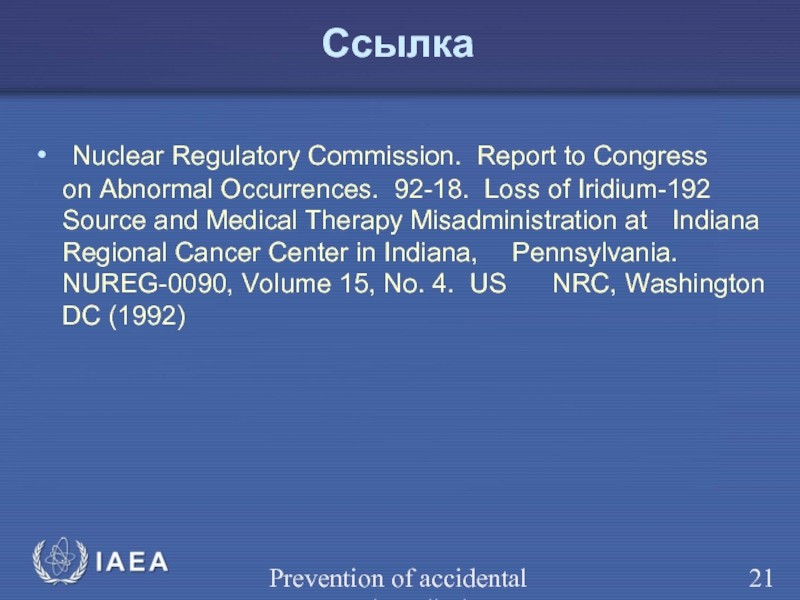

Ссылка

Nuclear Regulatory Commission. Report to Congress on Abnormal Occurrences. 92-18. Loss of Iridium-192 Source and Medical Therapy Misadministration at Indiana Regional Cancer Center in Indiana, Pennsylvania. NUREG-0090, Volume 15, No. 4. US NRC, Washington DC (1992)
