Моделирование и расчет конструкций административного здания презентация

Цель работы: Моделирование и расчет каркаса административного здания в программных комплексах SCAD и Мономах.
Задачи дипломной работы:
1. Моделирование железобетонного монолитного каркаса административного здания в программных комплексах SCAD и Мономах;
2. Расчет напряжённо – деформированного состояния каркаса здания;
3. Определение усилий в статически определимой балке с использованием численных методов;
4. Определение трудоёмкости работ по расчету каркаса здания и затрат на применение информационных технологий.

1

12

Цели и задачи проекта

ВСГУТУ 370 гр.

универсальный программный комплекс, позволяющий решать большой класс задач расчета и проектирования конструкций.

Autodesk Robot
Structural
Analysis Professional

ПК МОНОМАХ

ЛИРА

SCAD Office

ПК STARK ES

Основные достоинства программных комплексов:
- возможность формирования подробного отчета результатов расчета;
- удобный интерфейс визуализации и панели инструментов;
наиболее доступны, широко распространены;
соответствуют СНиП и ГОСТ;
внедрены и широко используется в учебном процессе.

ANSYS

Д.340.0.015.08

Янгутова Е.Г..

Моделирование и расчет конструкций административного здания

Бохоева Л.А.

Д.340.0.015.08

Бохоева Л.А.

2

12

Обзор программных обеспечений

ВСГУТУ 370 гр.

Фасад здания

Здание представляет собой пятиэтажное административное здание с техническим этажом (подвалом).
В качестве основной несущей системы здания принят монолитный железобетонный остов, состоящий из несущих стен подвала, лифтовой шахты, лестничной клетки, колонн, балок и перекрытий, жестко сопряженных между собой и образующих единую пространственную конструкцию.

Д.340.0.015.08

Янгутова Е.Г..

Моделирование и расчет конструкций административного здания

Бохоева Л.А.

Д.340.0.015.08

Станько И.В..

3

12

План 1-го этажа, Фасад, Схемы каркаса

Бохоева Л.А.

Д.340.0.015.08

Станько И.В.

4

12

3D модель здания

ВСГУТУ 370 гр.

Исходные данные к моделированию и расчету каркаса здания

Ветровое районирование территории РФ

Сейсмическое районирование территории РФ

III
район

I
район

8
баллов

Д.340.0.015.08

Янгутова Е.Г..

Моделирование и расчет конструкций административного здания

Бохоева Л.А.

Д.340.0.015.08

Станько И.В.

5

12

Нагрузки, Разрез грунта

ВСГУТУ 370 гр.

Задание
отверстий
в стенах и
плитах

Анализ результатов расчета

Расчет схемы

Подготовка расчетной схемы к расчету

Задание
динамических загружений

Задание
статических нагрузок

Задание нагрузок

ПК Мономах

Создание модели грунта и расчет упругого основания

ПК SCAD

Д.340.0.015.08

Янгутова Е.Г..

Моделирование и расчет конструкций административного здания

Бохоева Л.А.

Д.340.0.015.08

Евдокимова И.С.

6

12

Основные этапы моделирования и расчета

ВСГУТУ 370 гр.

Д.340.0.015.08

Янгутова Е.Г..

Моделирование и расчет конструкций административного здания

Бохоева Л.А.

Д.340.0.015.08

7

12

Осадка фундаментной плиты

Евдокимова И.С.

Вывод:

SCAD Office

ПК МОНОМАХ

Д.340.0.015.08

Янгутова Е.Г..

Моделирование и расчет конструкций административного здания

Бохоева Л.А.

Д.340.0.015.08

8

12

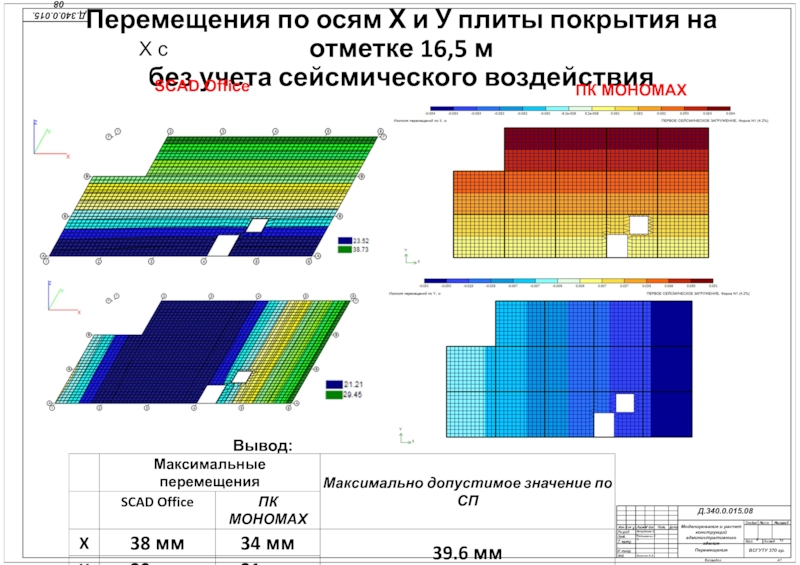

Перемещения

ВСГУТУ 370 гр.

Евдокимова Е.С.

Вывод:

SCAD Office

ПК МОНОМАХ

Д.340.0.015.08

Янгутова Е.Г..

Моделирование и расчет конструкций административного здания

Бохоева Л.А.

Д.340.0.015.08

9

12

Перемещения

ВСГУТУ 370 гр.

Евдокимова Е.С.

Вывод:

Д.340.0.015.08

Янгутова Е.Г..

Моделирование и расчет конструкций административного здания

Бохоева Л.А.

Д.340.0.015.08

10

12

Прогибы плит перекрытий

ВСГУТУ 370 гр.

Евдокимова Е.С.

С учетом
сейсмического воздействия

Вывод:

2. Расчет методом конечных элементов (аналитически)

3. Расчет балки методом КЭ
в ПК SCAD

Эпюра M в ПК SCAD

Вывод:
Расхождение результатов расчета в пределах 5%

Д.340.0.015.08

Янгутова Е.Г..

Моделирование и расчет конструкций административного здания

Бохоева Л.А.

Д.340.0.015.08

Бохоева Л.А.

11

12

Определение усилий в балке

ВСГУТУ 370 гр.

Формируем матрицу жесткости конечного элемента. Так как каждый узел имеет две степени свободы, а узлов 2, то размерность матрицы жесткости конструкции 4х4.

Эпюра Q в ПК SCAD

Д.340.0.015.08

Янгутова Е.Г..

Моделирование и расчет конструкций административного здания

Бохоева Л.А.

Д.340.0.015.08

Жаркая Г.Ф.

11

12

Цели и задачи проекта

Вывод:
Исходя из стоимости программных комплексов и затрат на их использование, можно сделать вывод, что выгоднее использовать ПК Мономах.
