Слайд 1
Текст слайда:

МНОГОЗОНАЛЬНЫЕ ВЫТЯЖНЫЕ ВЕНТИЛЯТОРЫ

ДОСТОИНСТВА

Снижают объем электромонтажных работ, так как вместо нескольких вытяжных вентиляторов подключается только один.
Имеют несколько скоростей вращения, что позволяет исключить дорогостоящие регуляторы скорости
Позволяют оптимизировать сеть воздуховодов, сократить количество фасонных изделий в составе воздуховодов


Слайд 2
Текст слайда:

МНОГОЗОНАЛЬНЫЕ ВЫТЯЖНЫЕ ВЕНТИЛЯТОРЫ

НЕДОСТАТКИ

Нет возможности реализовать различные режимы вытяжки для различных помещений

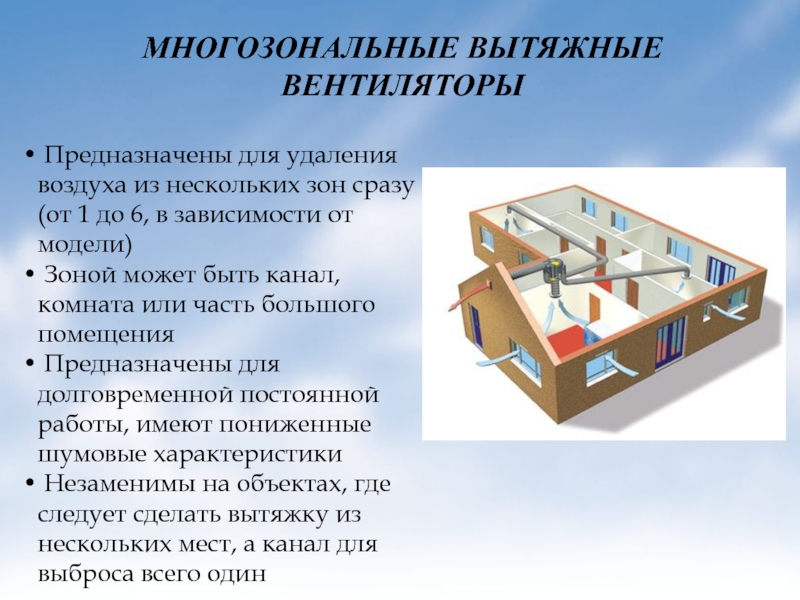

Слайд 3
Текст слайда:

Предназначены для удаления воздуха из нескольких зон сразу (от 1 до 6, в зависимости от модели)
Зоной может быть канал, комната или часть большого помещения
Предназначены для долговременной постоянной работы, имеют пониженные шумовые характеристики
Незаменимы на объектах, где следует сделать вытяжку из нескольких мест, а канал для выброса всего один

МНОГОЗОНАЛЬНЫЕ ВЫТЯЖНЫЕ ВЕНТИЛЯТОРЫ


Слайд 4
Текст слайда:

СЕРИИ МНОГОЗОНАЛЬНЫХ ВЫТЯЖНЫХ ВЕНТИЛЯТОРОВ

Vort Platt

Vort Penta

Vort Leto Mev

Vmc Ariant

НОВИНКА

НОВИНКА


Слайд 5
Текст слайда:

VORT PLATT

Предназначен для одновременного удаления воздуха из 4 зон


Слайд 6
Текст слайда:

VORT PLATT

Высота вентилятора всего 160 мм
Двухскоростной двигатель с бронзовыми шариковыми подшипниками
Монтируется на стене или потолке
Производительность – мах 400 м3/ч
Напор – мах 402 Па
Рабочая температура - до 60ºС
Очень тихий: всего 27,2 дБа на первой скорости
Корпус выполнен из пластика и оцинковки
3 всасывающих патрубка ø 80 мм и 1 ø 125 мм
дополнительные адаптеры ø 100 мм
Степень брызгозащиты - IPX4
Двойная изоляция двигателя – заземление не требуется

НОВИНКА


Слайд 7
Текст слайда:

VORT PLATT

Возможен монтаж на стене и потолке
Спроектирован для продолжительной, бесперебойной работы
Просто монтируются под подвесным потолком
Простая эксплуатация вентилятора

НОВИНКА


Слайд 8
Текст слайда:

Рабочее колесо

Корпус двигателя и рабочего колеса, ABS

Верхняя часть корпуса (оцинкованная сталь)

Адаптер (кольцо), ABS

Регулятор расхода вохдуха на патрубок ø80

Регулятор расхода воздуха на патрубок ø125

Двигатель

VORT PLATT: КОНСТРУКЦИЯ

Нижняя часть корпуса

Крышка клемной коробки


Слайд 9
Текст слайда:

VORT LETO MEV

Предназначен для одновременного удаления воздуха из 4 зон


Слайд 10
Текст слайда:

VORT LETO MEV

Высота вентилятора всего 284 мм
Двухскоростной двигатель с бронзовыми шариковыми подшипниками
Монтируется на стене или потолке
Производительность – мах 500 м3/ч
Напор – мах 450 Па
Рабочая температура - до 50ºС
Корпус выполнен из термопластика
4 всасывающих патрубка ø 125 мм
Степень брызгозащиты - IPX4
Двойная изоляция двигателя – заземление не требуется

НОВИНКА


Слайд 11
Текст слайда:

VORT LETO MEV

Возможен монтаж на стене или потолке
Спроектирован для продолжительной и бесперебойной работы
Просто монтируется и просто эксплуатируется

НОВИНКА


Слайд 12
Текст слайда:

VORT LETO MEV

Крышка вентилятора

Двигатель и рабочее колесо

Виброизоляторы

Плата
управления

Заглушки

Нижняя крышка вентилятора

Патрубки
