Многотабличные базы данных презентация

реляционной БД неудобно и нерационально. Таблица может содержать слишком большое количество полей. При этом во многих полях могут дублироваться данные, что увеличивает необходимое для хранения место и замедляет процедуры обработки
данных.
Поясним это на примере. Пусть реляционная база данных «Комплектующие компьютера и поставщики» содержит информацию о различных комплектующих и имеет поля: Счетчик, Наименование, Описание, Название фирмы, Адрес, Цена (табл. 3.2).

ГБОУ СОШ № 840

7 и 8 дублируются в полях Наименование, Описание, Название фирмы и Адрес. Таким образом, почти половину объема таблицы составляет избыточная, дублированная информация.
Проанализируем причину дублирования. Комплектующие компьютера имеют два неотъемлемых свойства: Наименование и Описание. Название фирмы, Адрес и Цена не
являются свойствами комплектующих компьютера, они являются свойствами поставщика.

ГБОУ СОШ № 840

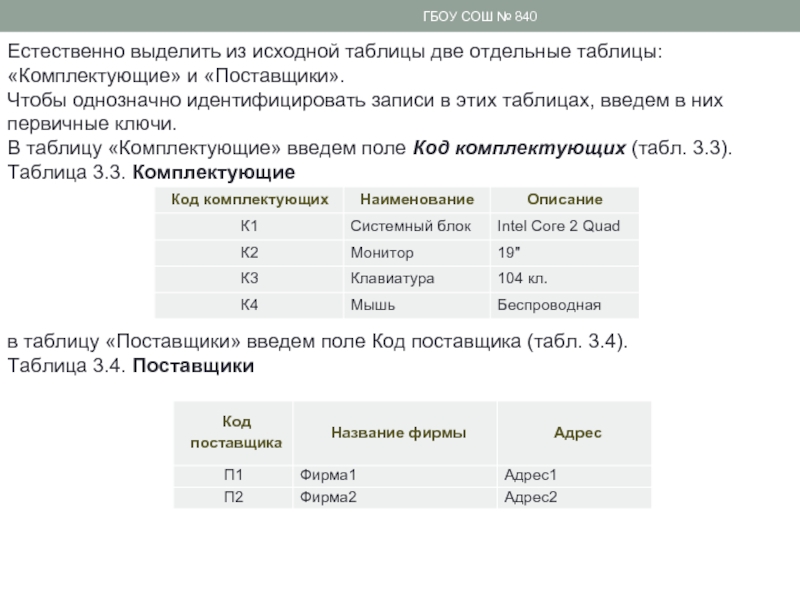

Чтобы однозначно идентифицировать записи в этих таблицах, введем в них первичные ключи.
В таблицу «Комплектующие» введем поле Код комплектующих (табл. 3.3).
Таблица 3.3. Комплектующие






в таблицу «Поставщики» введем поле Код поставщика (табл. 3.4).
Таблица 3.4. Поставщики

ГБОУ СОШ № 840

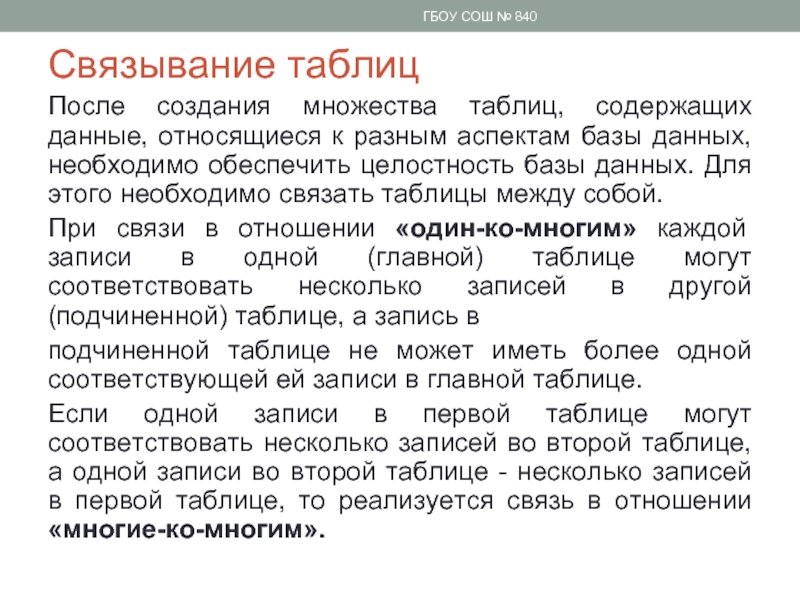

аспектам базы данных, необходимо обеспечить целостность базы данных. Для этого необходимо связать таблицы между собой.
При связи в отношении «один-ко-многим» каждой записи в одной (главной) таблице могут соответствовать несколько записей в другой (подчиненной) таблице, а запись в
подчиненной таблице не может иметь более одной соответствующей ей записи в главной таблице.
Если одной записи в первой таблице могут соответствовать несколько записей во второй таблице, а одной записи во второй таблице - несколько записей в первой таблице, то реализуется связь в отношении «многие-ко-многим».

ГБОУ СОШ № 840

«Комплектующие» соответствуют две за- писи в таблице « Поставщики » , так как устройства одного вида продаются двумя фирмами. Одной же записи таблицы «Поставщики» соответствуют четыре записи таблицы «Комплектующие», так как одна фирма продает устройства четырех разных видов. Две таблицы, находящиеся в отношении «многие-ко- многим», могут быть связаны только с помощью третьей (связующей) таблицы. Таблицы «Комплектующие» и «Поставщики» можно связать в отношении «многие-ко-многим» путем создания двух связей с отношением «один-ко-многим» для таблицы «Цена», Таблицы «Комплектующие: и «Поставщики: будут главными по отношению к таблице «Цена».
Связь между таблицами устанавливает отношения между совпадающими значениями в полях. В нашем примере связываемые поля имеют одинаковые имена, в этом случае СУБД устанавливает связь автоматически, по команде.
В противном случае связываемые поля надо указывать вручную.

ГБОУ СОШ № 840

ключ).
В главной таблице «Комплектующие» поле Код комплектующих является первичным ключом, соответственно в подчиненной таблице «Цена» должно существовать одноименное поле, которое является внешним ключом.
Таблица «Поставщики» также является главной по отношению к таблице «Цена». Ее поле Код поставщика является первичным ключом, соответственно в подчиненной таблице «Цена» должно существовать одноименное поле, которое является внешним ключом.
Таким образом, таблица «Цена» должна содержать следующие поля (табл. 3.5):
• Счетчик (первичный ключ);
• Код комплектующих (поле внешнего ключа для таблицы «Комплектующие» );
• Код поставщика (поле внешнего ключа для таблицы «Поставщики» );
• Цена (числовое поле).

ГБОУ СОШ № 840

данных, в которой можно создавать новые таблицы, а также запросы и отчеты, содержащие данные из связанных таблиц.
Прежде чем приступить к созданию многотабличной базы данных, необходимо продумать ее проект. Проект представляет собой модель будущей базы данных, состоящей из объектов и их связей, необходимых для выполнения поставленных задач.
Процесс проектирования включает, прежде всего, определение перечня необходимых таблиц и задание их структуры, а также установки типа связей между этими таблицами.

ГБОУ СОШ № 840

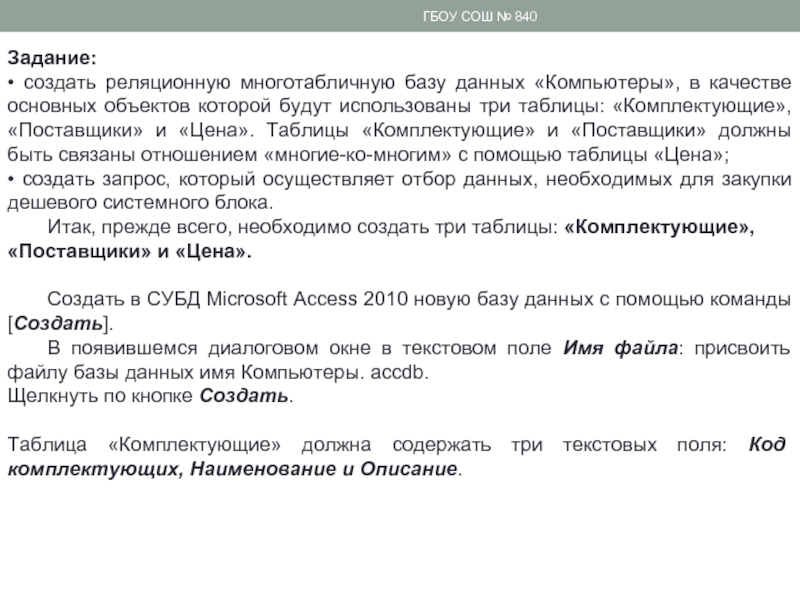

объектов которой будут использованы три таблицы: «Комплектующие», «Поставщики» и «Цена». Таблицы «Комплектующие» и «Поставщики» должны быть связаны отношением «многие-ко-многим» с помощью таблицы «Цена»;
• создать запрос, который осуществляет отбор данных, необходимых для закупки дешевого системного блока.
Итак, прежде всего, необходимо создать три таблицы: «Комплектующие», «Поставщики» и «Цена».

Создать в СУБД Мiсrosоft Access 2010 новую базу данных с помощью команды [Создать].
В появившемся диалоговом окне в текстовом поле Имя файла: присвоить файлу базы данных имя Компьютеры. accdb.
Щелкнуть по кнопке Создать.

Таблица «Комплектующие» должна содержать три текстовых поля: Код комплектующих, Наименование и Описание.

ГБОУ СОШ № 840

ввести данные.

2. Ввести команду [Режим Конструктор ].
В качестве первичного ключа задать поле Код комплектующих.

3. Создать таблицу «Поставщики», выполнив рассмотренную выше последовательность действий. Ввести данные.

Первичным ключом является поле Код поставщика

ГБОУ СОШ № 840

также поле Цена.
В качестве первичного ключа этой таблицы будет использоваться поле Счетчик.
4. С помощью аналогичных действий создать таблицу «Цена» и ввести данные

Таблицы «Комплектующие» и «Поставщики» должны быть связаны отношением «один-ко-многим» С таблицей «Цена». Таблица «Цена» содержит поля Код комплектующих и Код поставщика, являющиеся внешними ключами исходных таблиц.

ГБОУ СОШ № 840

данных].
Связь в отношении «многие-ко-многим» между таблицами «Комплектующие» и «Поставщики» через таблицу «Цена» будет установлена

Созданная многотабличная база данных «Компьютеры» состоит из трех связанных таблиц и поэтому обладает целостностью данных. Это значит, что можно создавать запросы, формы и отчеты, которые используют данные из разных таблиц.
Создадим, например, запрос, который осуществляет отбор данных, необходимых для закупки дешевого системного блока.

ГБОУ СОШ № 840

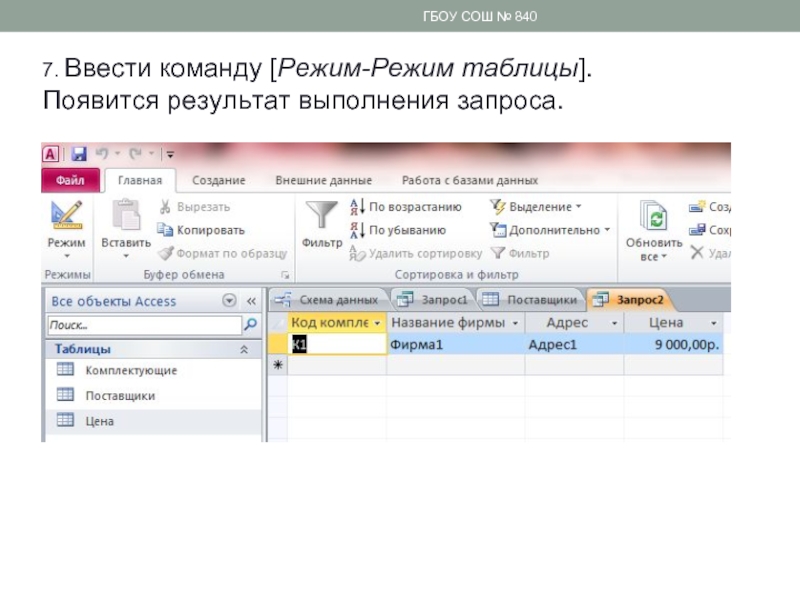

ввести условие равно "К1", в таблице «Поставщики» для полей Название фирмы и Адрес установить вывод на экран, в таблице «Цена» для поля Цена ввести
условие <9500.

ГБОУ СОШ № 840
