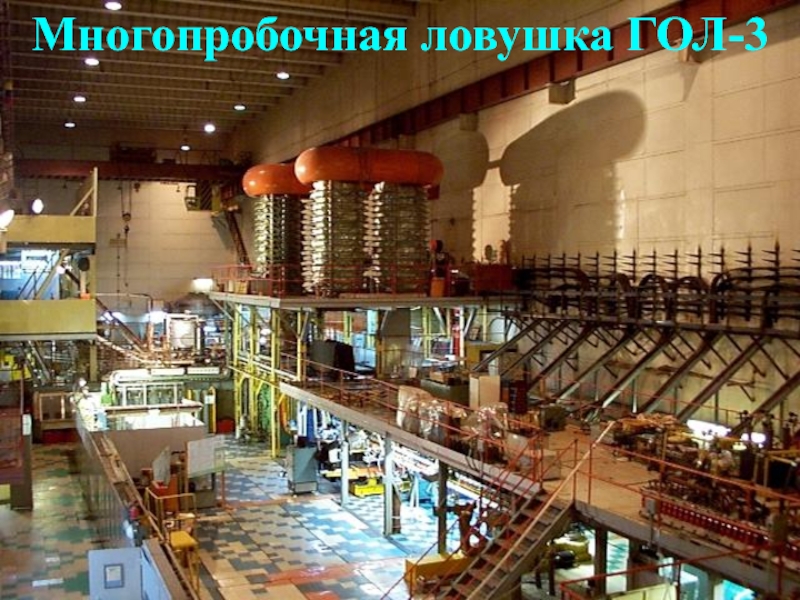

Слайд 1Многопробочная ловушка ГОЛ-3


Слайд 2Измерение динамики температуры электронной компоненты плазмы системой 900 томсоновского рассеяния
Докладчик: Иванцивский

М.В.
Руководитель: Бурдаков А.В.

Лаборатория 10

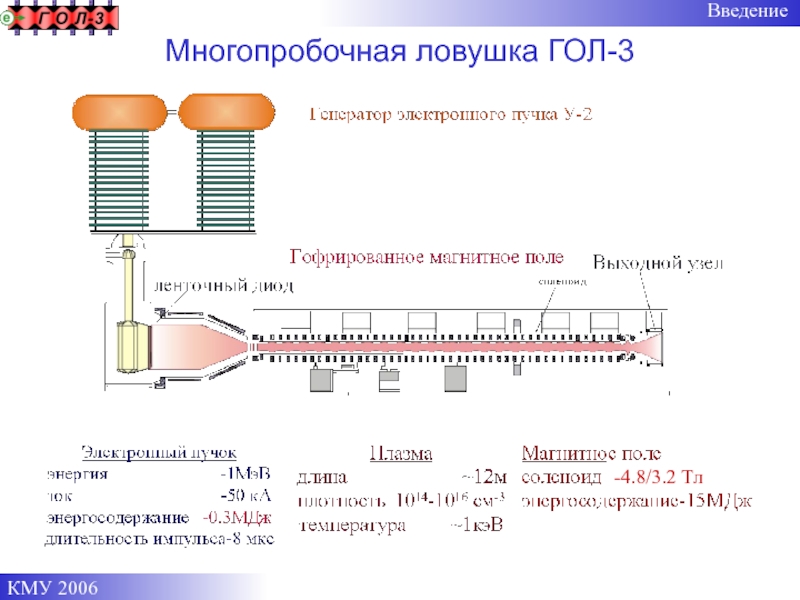

Слайд 3Многопробочная ловушка ГОЛ-3
Введение
-4.8/3.2 Tл

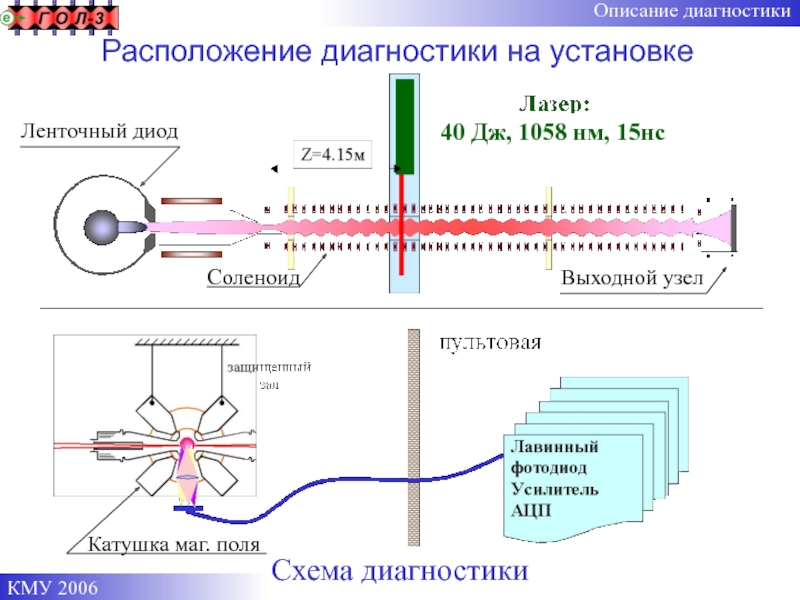

Слайд 4 Расположение диагностики на установке
Схема диагностики
Описание диагностики
Ленточный диод
Выходной узел
Соленоид
Катушка маг. поля


Слайд 5
задающий
генератор (GSGG)
сферическое зеркало с аксиальным отверстием в центре
ГОС-1001 (ГЛС-21)

(пятипроходный)

сферическое зеркало

ГОС-1001(ГЛС-6) (однопроходный)

поворотные призмы

фокусирующая линза

диафрагма

поворотные зеркала

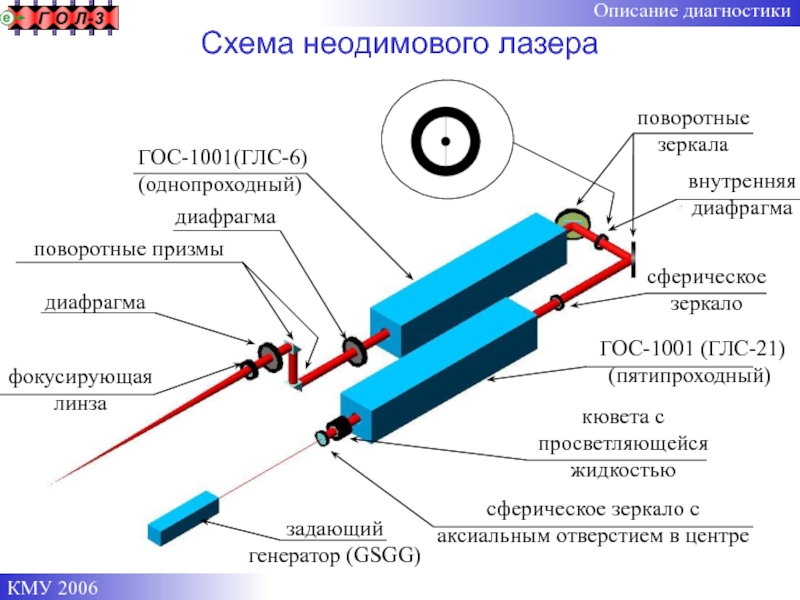

Схема неодимового лазера

кювета с просветляющейся жидкостью

Описание диагностики

диафрагма

внутренняя диафрагма


Слайд 6Режимы работы

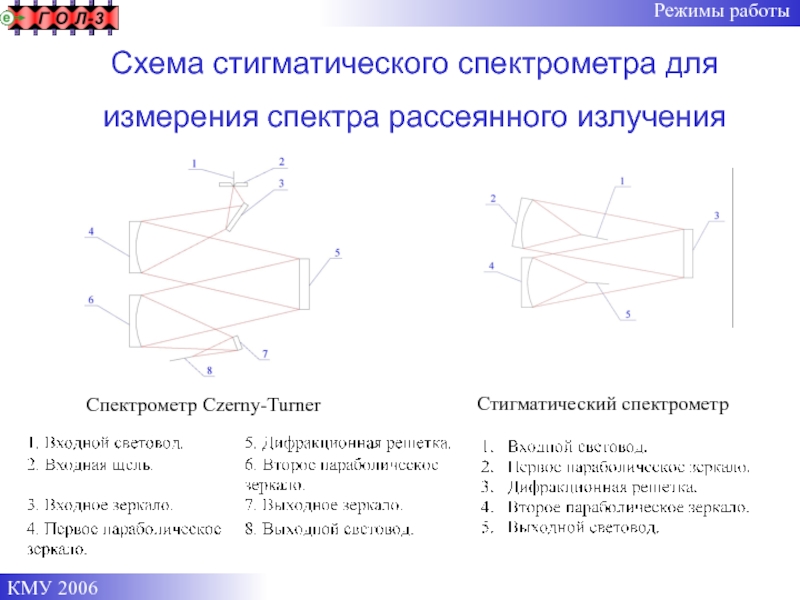

Схема стигматического спектрометра для
измерения спектра рассеянного излучения

Спектрометр Czerny-Turner
Стигматический спектрометр


Слайд 7Результаты измерений

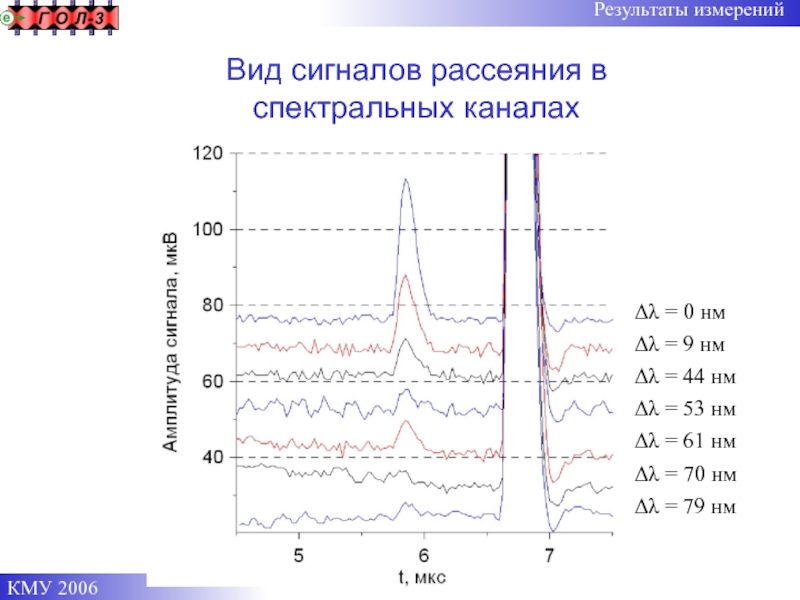

Вид сигналов рассеяния в
спектральных каналах

Δλ = 0 нм
Δλ

= 9 нм
Δλ = 44 нм
Δλ = 53 нм
Δλ = 61 нм
Δλ = 70 нм
Δλ = 79 нм

Слайд 8Режимы работы

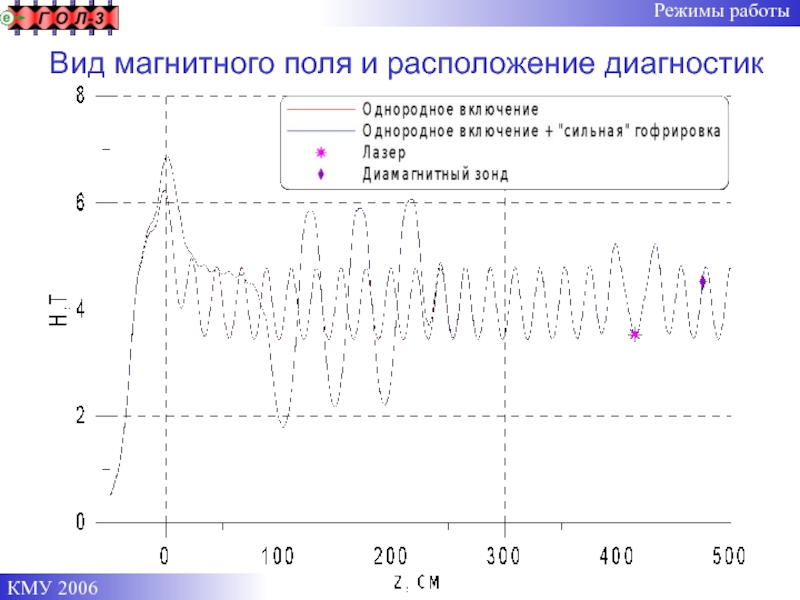

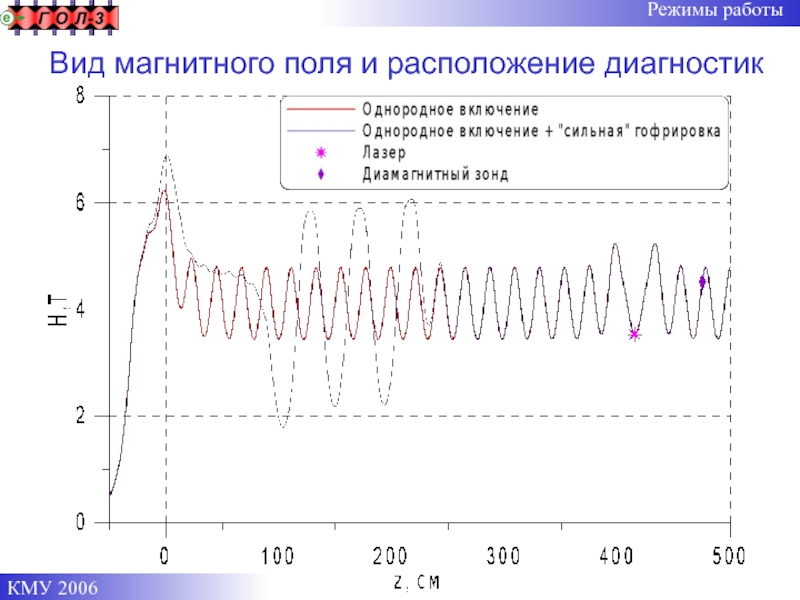

Вид магнитного поля и расположение диагностик


Слайд 9Режимы работы
Nгаза = 6.8.1014 см-3
Nгаза = 3.7.1014 см-3
Nгаза = 3.7.1014 см-3
Nгаза

= 2.4.1014 см-3
Nгаза = 2.4.1014 см-3

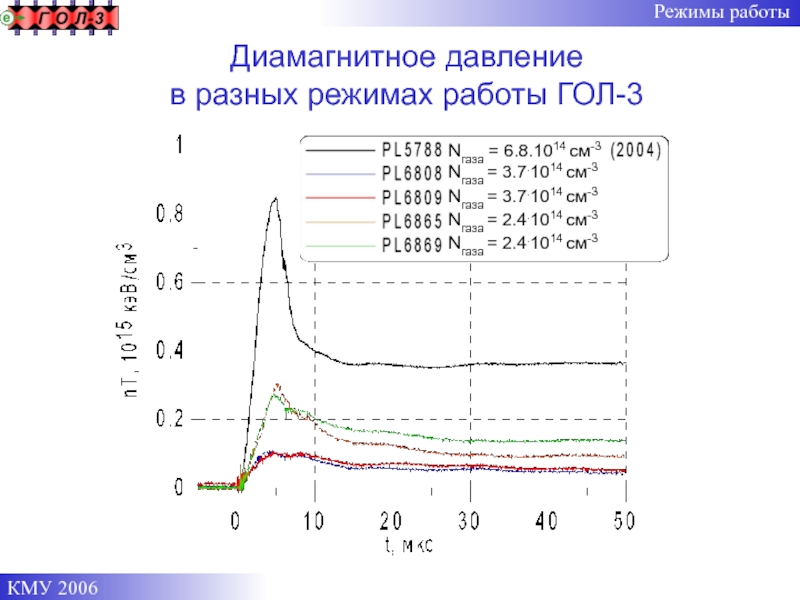

Диамагнитное давление
в разных режимах работы ГОЛ-3


Слайд 10Режимы работы

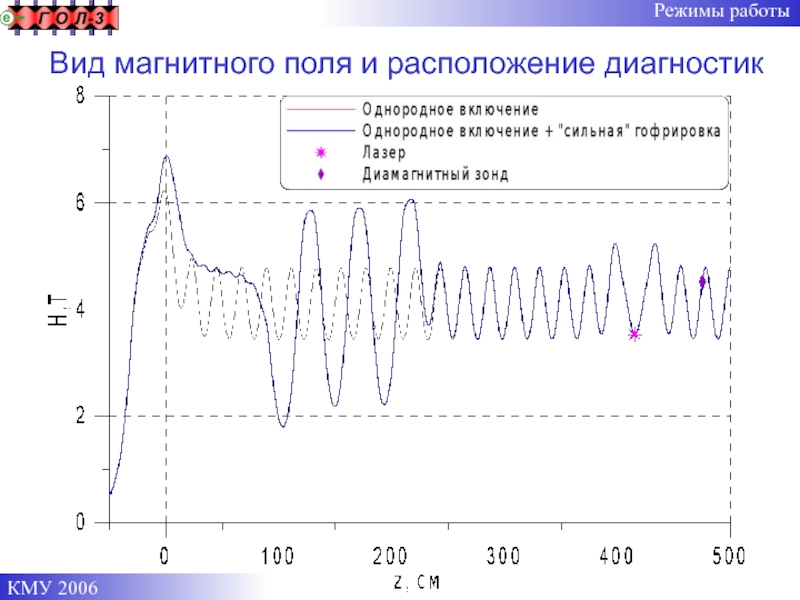

Вид магнитного поля и расположение диагностик


Слайд 11Результаты измерений

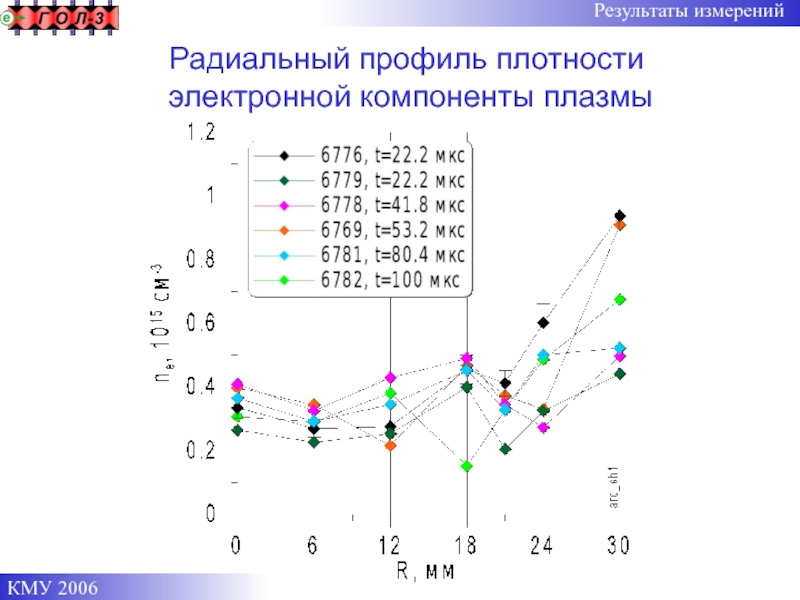

Радиальный профиль плотности
электронной компоненты плазмы


Слайд 12Результаты измерений

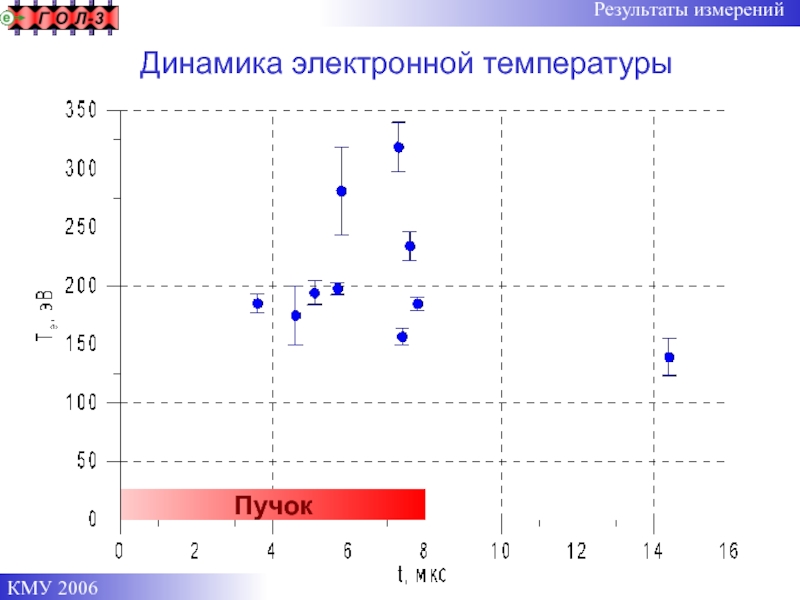

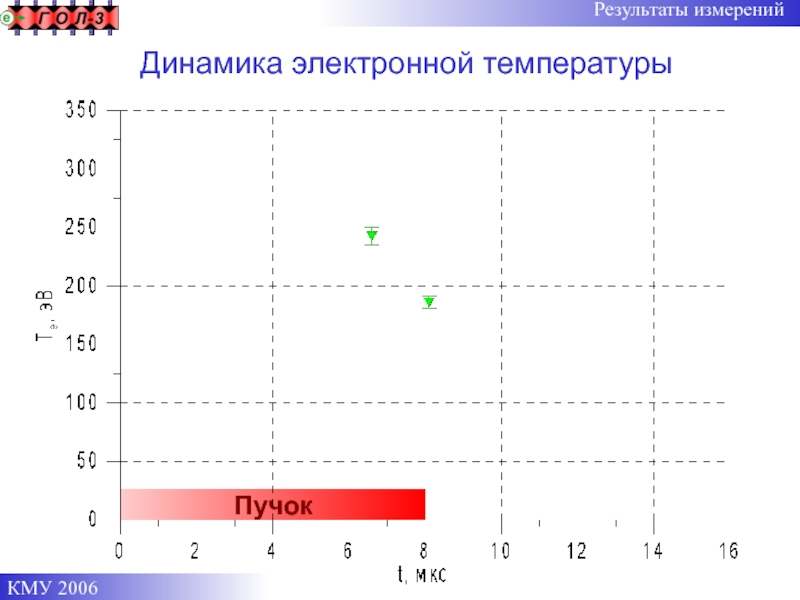

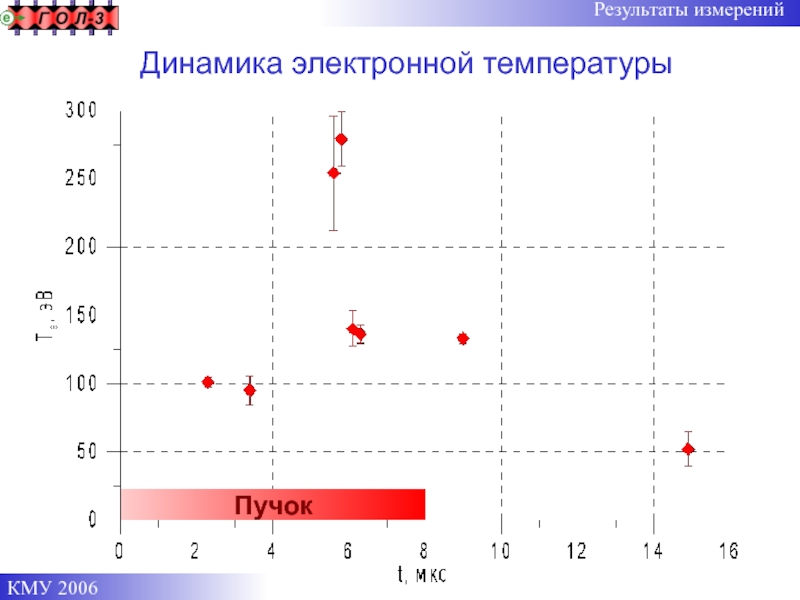

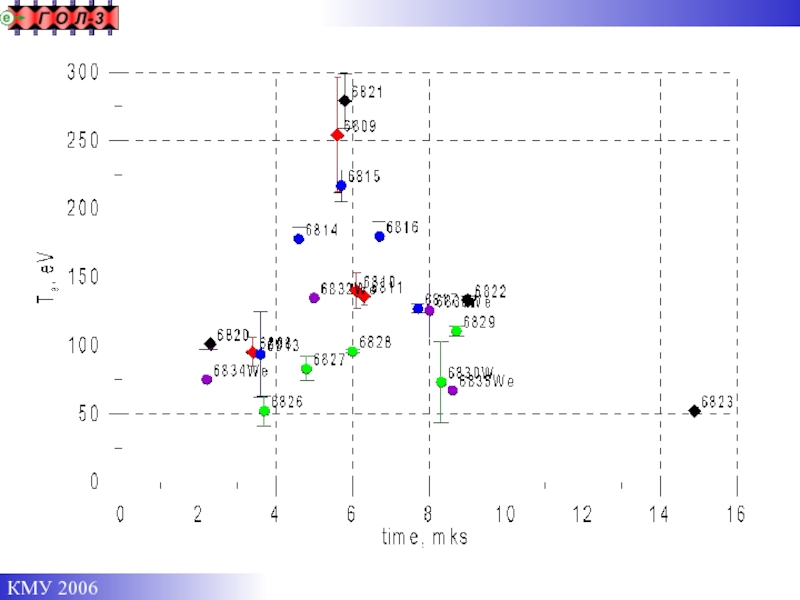

Динамика электронной температуры
Пучок


Слайд 13Результаты измерений
neTe

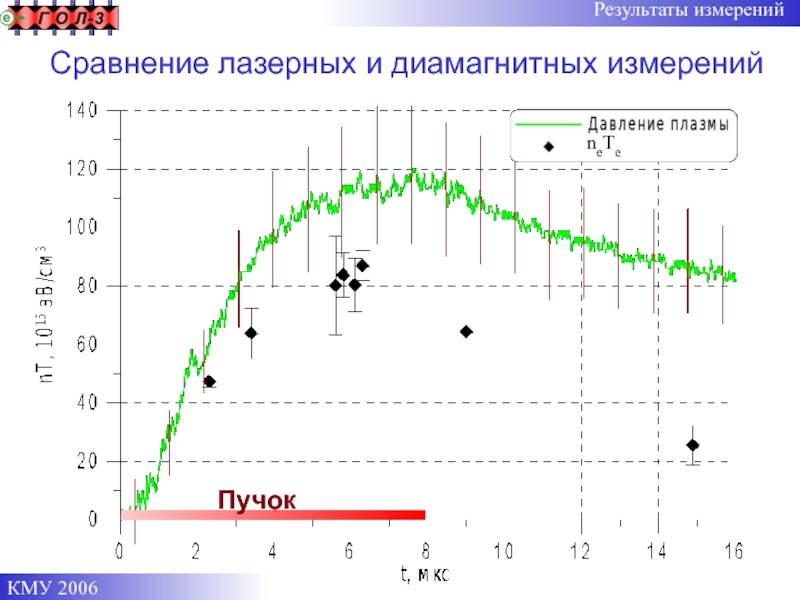

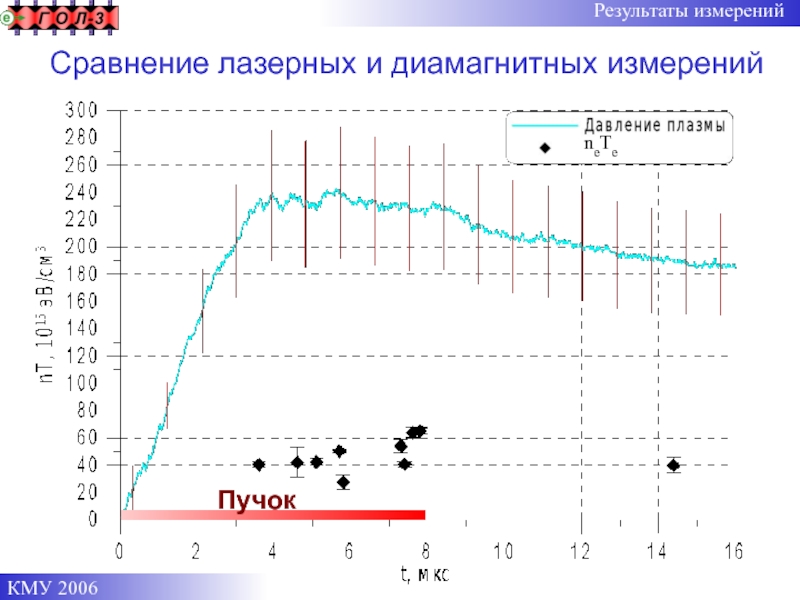

Сравнение лазерных и диамагнитных измерений

Пучок


Слайд 14Результаты измерений

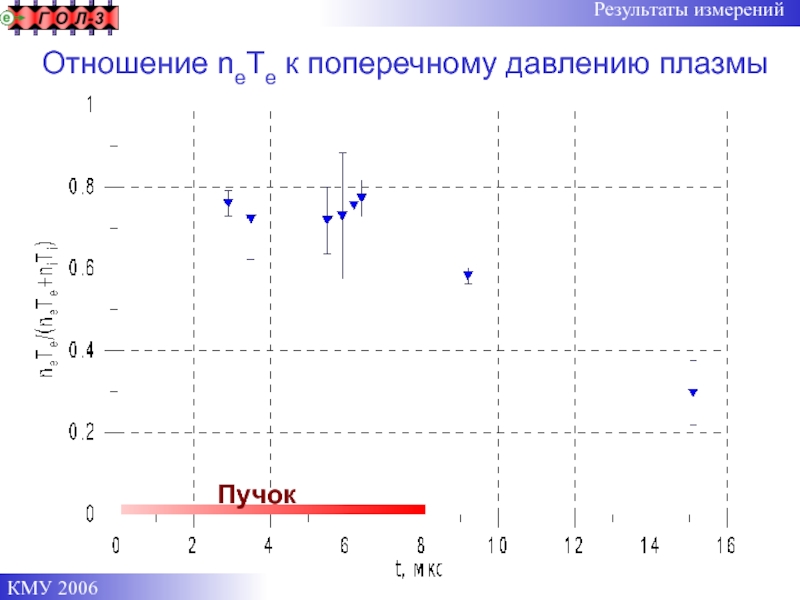

Отношение neTe к поперечному давлению плазмы

Пучок

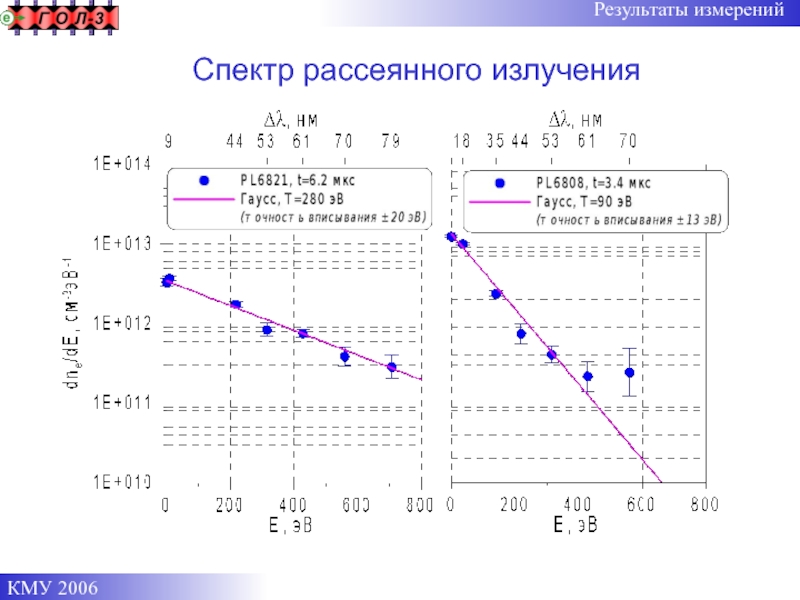

Слайд 15Результаты измерений

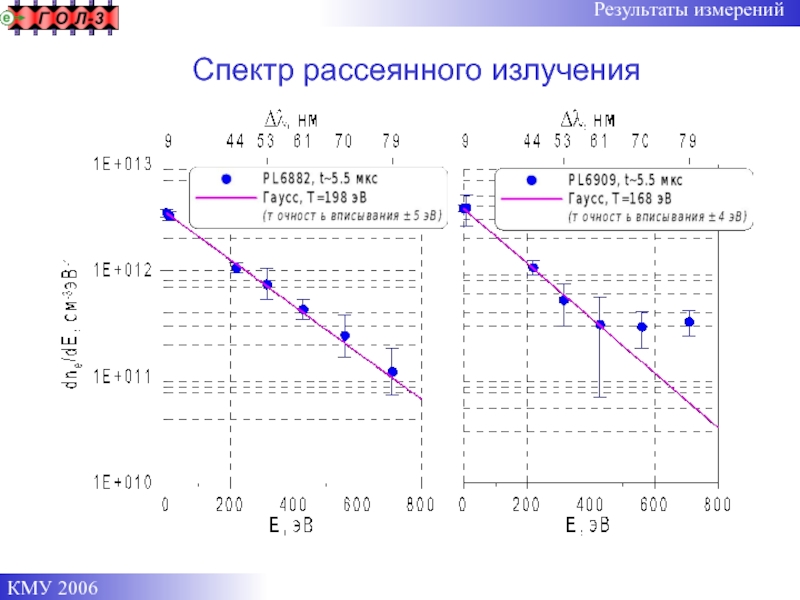

Спектр рассеянного излучения


Слайд 16Режимы работы
Вид магнитного поля и расположение диагностик


Слайд 17Результаты измерений

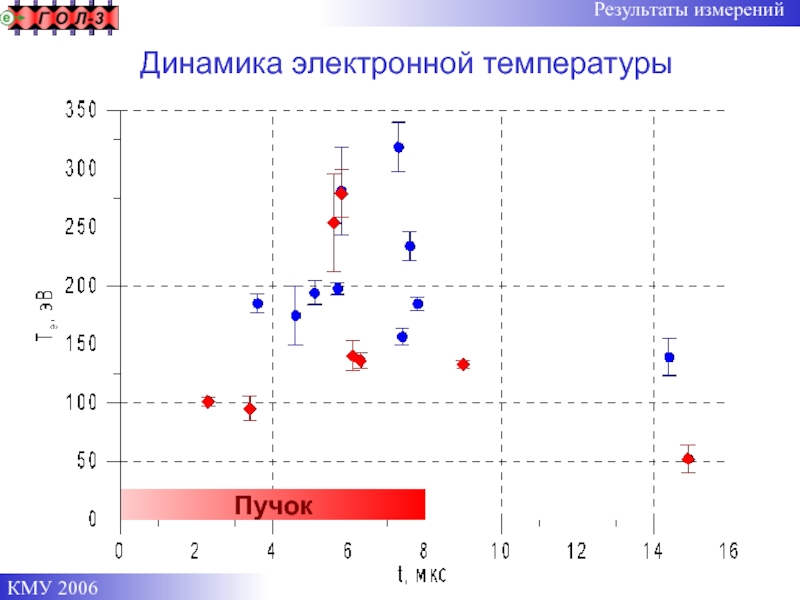

Динамика электронной температуры
Пучок


Слайд 18Результаты измерений
Динамика электронной температуры
Пучок


Слайд 19Результаты измерений
neTe

Пучок
Сравнение лазерных и диамагнитных измерений


Слайд 20Результаты измерений
Спектр рассеянного излучения

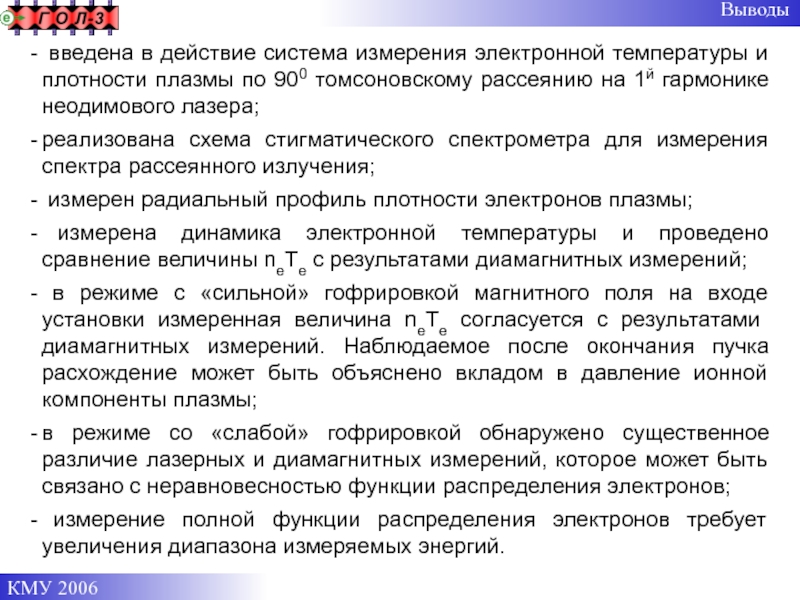

Слайд 21Выводы
введена в действие система измерения электронной температуры и плотности плазмы

по 900 томсоновскому рассеянию на 1й гармонике неодимового лазера;
реализована схема стигматического спектрометра для измерения спектра рассеянного излучения;
измерен радиальный профиль плотности электронов плазмы;
измерена динамика электронной температуры и проведено сравнение величины neTe с результатами диамагнитных измерений;
в режиме с «сильной» гофрировкой магнитного поля на входе установки измеренная величина neTe согласуется с результатами диамагнитных измерений. Наблюдаемое после окончания пучка расхождение может быть объяснено вкладом в давление ионной компоненты плазмы;
в режиме со «слабой» гофрировкой обнаружено существенное различие лазерных и диамагнитных измерений, которое может быть связано с неравновесностью функции распределения электронов;
измерение полной функции распределения электронов требует увеличения диапазона измеряемых энергий.

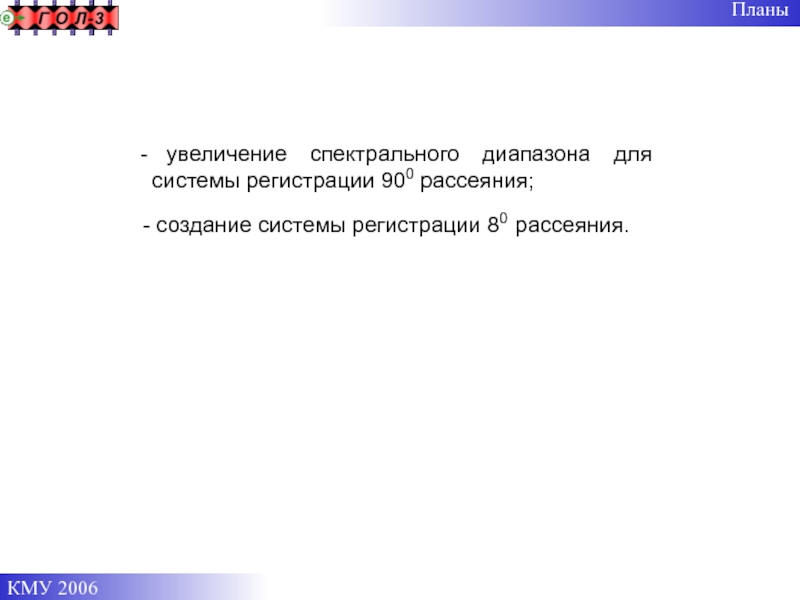

Слайд 22Планы
увеличение спектрального диапазона для системы регистрации 900 рассеяния;
- создание

системы регистрации 80 рассеяния.

Слайд 23Многопробочная ловушка ГОЛ-3


Слайд 24Результаты измерений
Динамика электронной температуры
Пучок


Слайд 25Результаты измерений
Динамика электронной температуры
Пучок


Слайд 26Результаты измерений

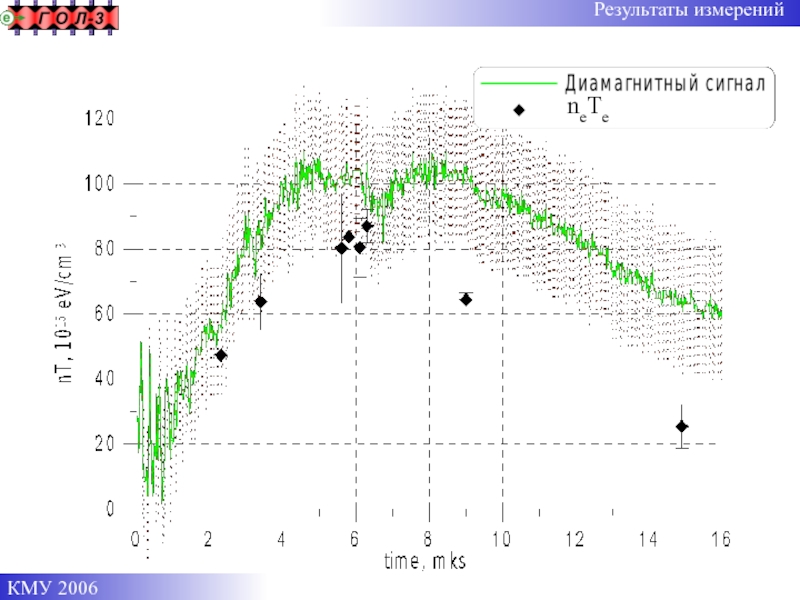

neTe
Сравнение с диамагнетизмом

Пучок

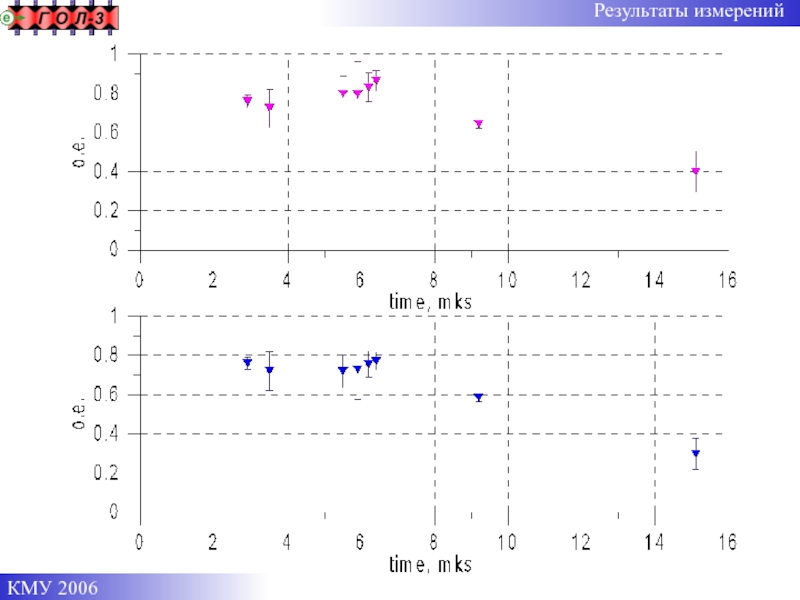

Слайд 27Результаты измерений


Слайд 28Результаты измерений


Слайд 29Результаты измерений


Слайд 31Результаты измерений

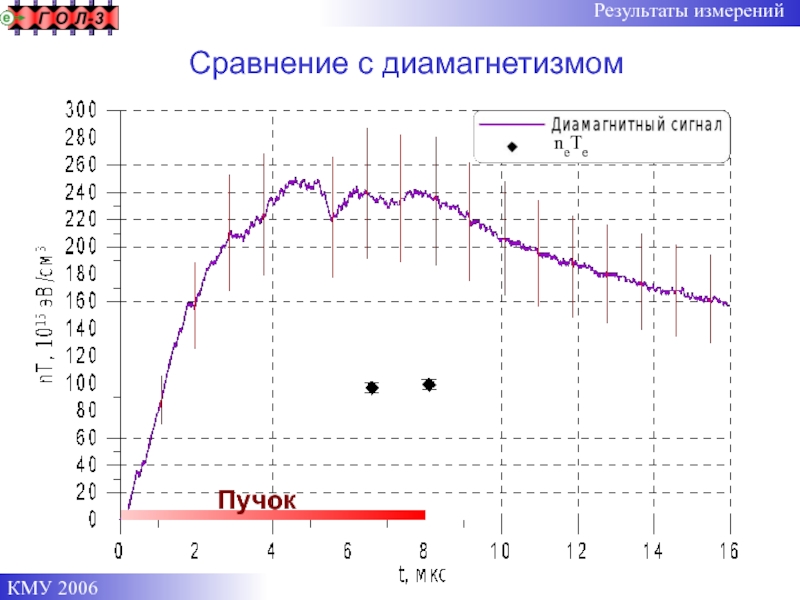

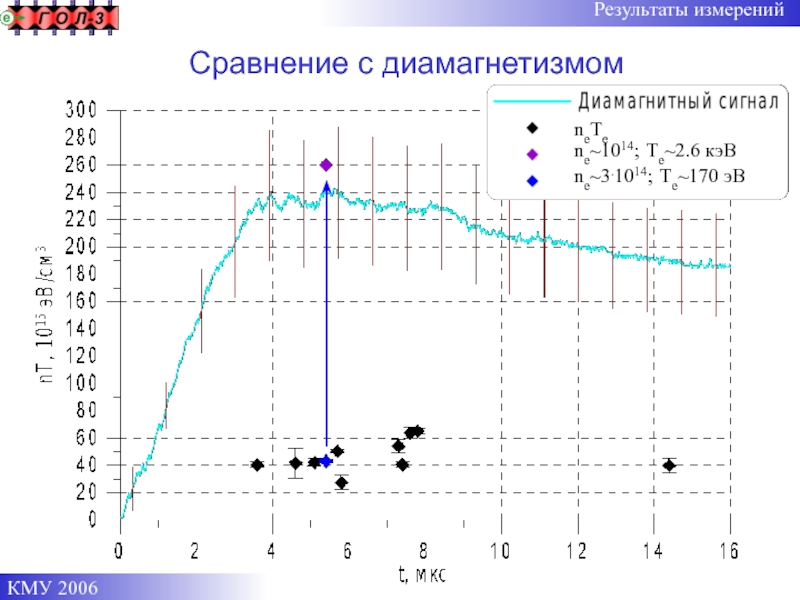

Слайд 32Результаты измерений

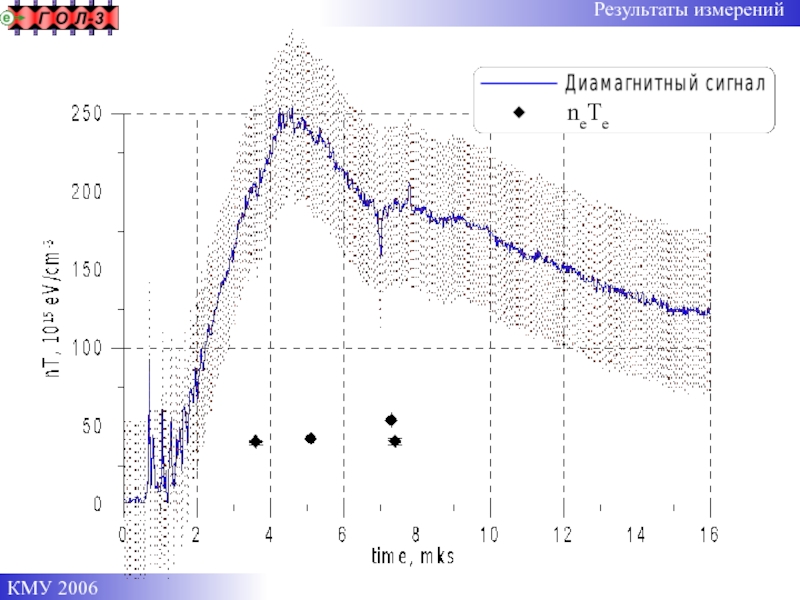

Сравнение с диамагнетизмом
neTe
ne~1014; Te~2.6 кэВ
ne~3.1014; Te~170 эВ

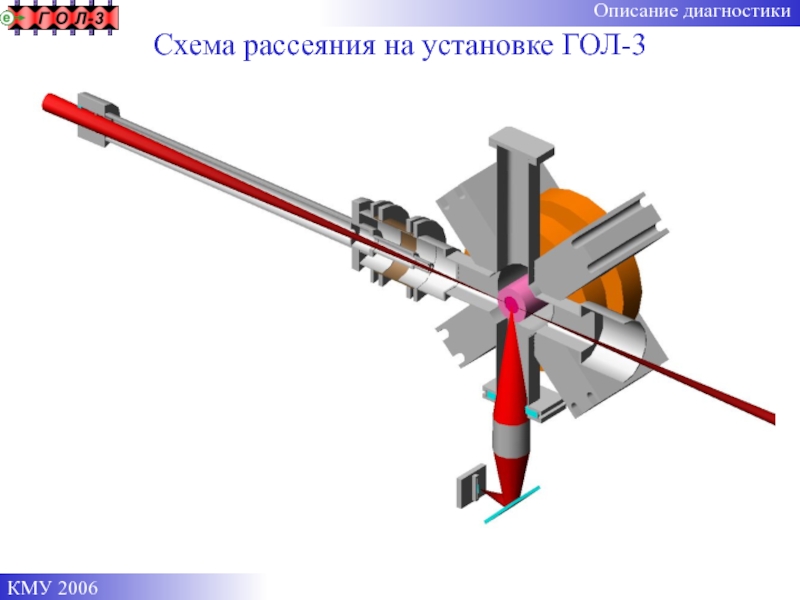

Слайд 33Схема рассеяния на установке ГОЛ-3
Описание диагностики


Слайд 34Схема рассеяния на установке ГОЛ-3

Описание диагностики

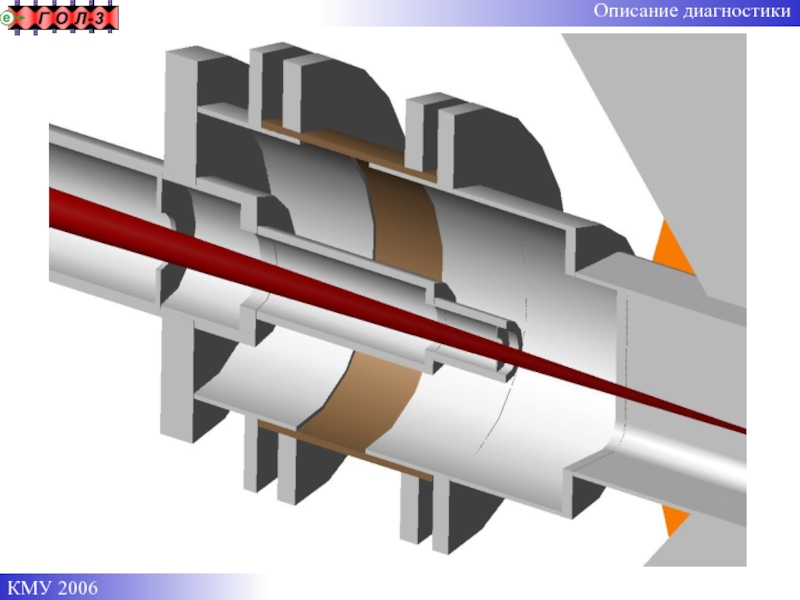

Слайд 35Описание диагностики

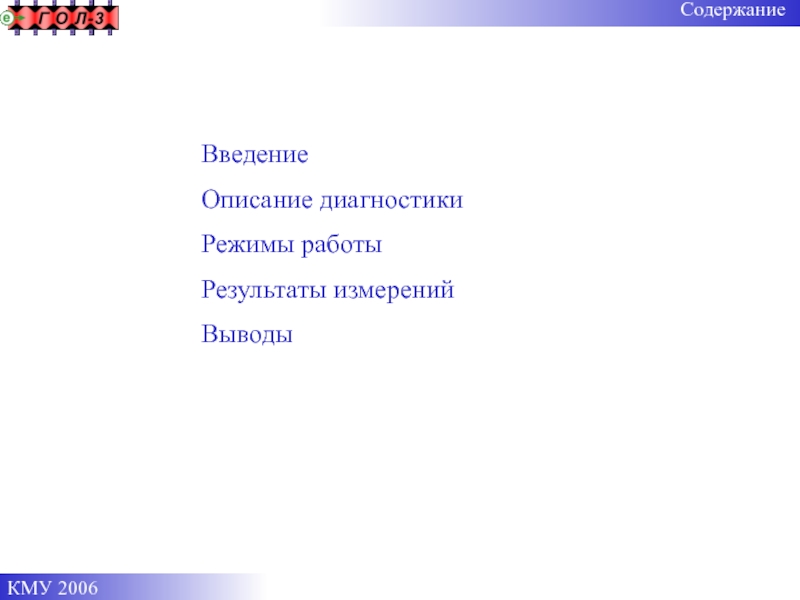

Слайд 36Содержание
Введение
Описание диагностики
Режимы работы
Результаты измерений
Выводы


Слайд 37Режимы работы
Nгаза = 6.8.1014 см-3
Nгаза = 3.7.1014 см-3
Nгаза = 3.7.1014 см-3
Nгаза

= 2.4.1014 см-3
Nгаза = 2.4.1014 см-3
Nгаза = 5.6.1014 см-3
Nгаза = 5.6.1014 см-3

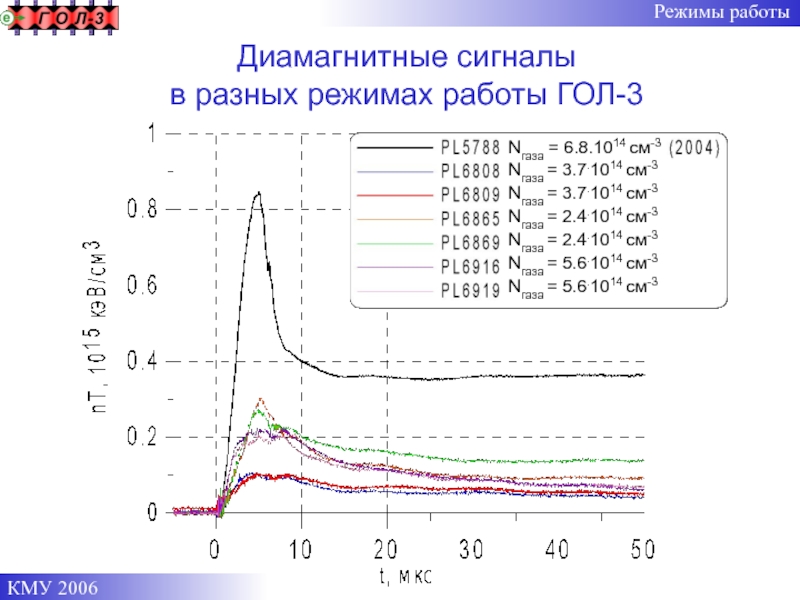

Диамагнитные сигналы
в разных режимах работы ГОЛ-3
