Микросхемы CML, обзор по применениям презентация

306-4721, 0026, 4789 Факс: 306-0283 www.macroteam.ru
Sergey_Orloff@macroteam.ru

CLI
Таксофоны

сигналы: ответ станции, нет ответа станции, дозвон (длинные гудки), занято
CMX683 имеет те же функции + эвристическое определение голоса удаленного абонента. Удобна для телефонов с автодозвоном. Позволяет активизировать аудио часть после ответа абонента.
CMX663 идентифицирует все виды абонентской сигнализации + ответ факса.

телефон/факс
Банковские и торговые автоматы

линии CMX602

содержатся в микросхеме CMX860, включая генерацию и детектирование DTMF, детектор звонка и детектор освобождения линии. Line Reversal используется только в Японии и UK в качестве вызова. Микросхема CMX860 рассмотрена отдельно. Вообще, при наличии CMX860 применение CMX673 является избыточным, поскольку все функции обработки абонентской сигнализации содержатся в CMX860. Но если требуются функции определения ответа факса, то надо применить CMX663, при наличии функции определения голосового ответа надо применять CMX683

абонентской сигнализции

Вид сигнала

Ответ станции

Вызов

Занято

модем
Выход на телефонную линию и четырехпроводный интерфейс с телефонной трубкой
Декодер абонентской сигнализации
Двухтоновая сигнализация
Последовательный интерфейс с микроконтроллером по C-BUS
Детектор звонка
Детектор освобождения линии
Детектор и определитель поднятия требки активны в то время как остальная часть микросхемы находится в энергосохраняющем режиме.
Все функции контролируются микроконтроллером

отображение длительности разговора на абонентской стороне и передача информации на сервер
Дистанционное программирование таксофона

(см. спецификацию, Россия-читай Германия) с частотой заполнения 12/16 кГц. Таксофон имеет схему выделения поднесущей частоты (для России 16 кГц), делитель и счетчик импульсов.
2. Таксофон имеет автономный таймер и по окончании разговора посылает данные в центр учета с помощью модема.

мониторинг соединения

2_ой вариант: преимущество - автономность решения, недостатки - необходимость передачи данных по модемному каналу, отсутствие текущего мониторинга на стороне оператора

частоте
Индикация наличия выбранной частоты (логический уровень) и выход пакета

Микросхема CMX641
Два канала в одном кристалле
Программируемая полоса пропускания избирательных цепей (фильтров на DSP)
Наличие генератора тонов (т.е. может использоваться и на абонентской и на станционной сторонах)
Поднесущая 12/16 кГц может быть использована для передачи дополнительной информации с помощью АМ модуляции поднесущей
Для управления по последовательной шине требуется микроконтроллер

требуется микроконтроллер. Микросхема предназначена для сетей связи, где не выдерживаются строгие требования на частоты поднесущих тарификации. Для этого в микросхеме предусмотрено изменение полосы пропускания фильтров от 3 до 15%

этого необходимы модемы

– новая микросхема для бестрансформаторного включения в линию

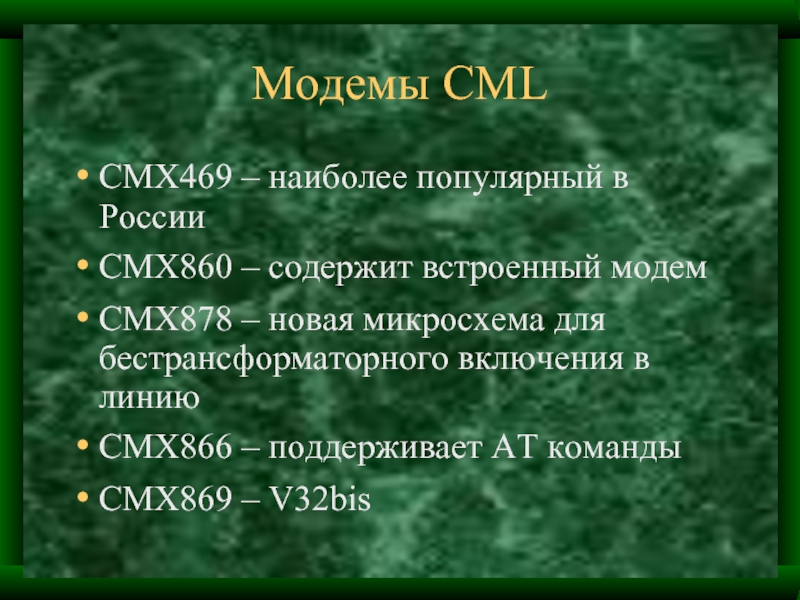

CMX866 – поддерживает AT команды
CMX869 – V32bis

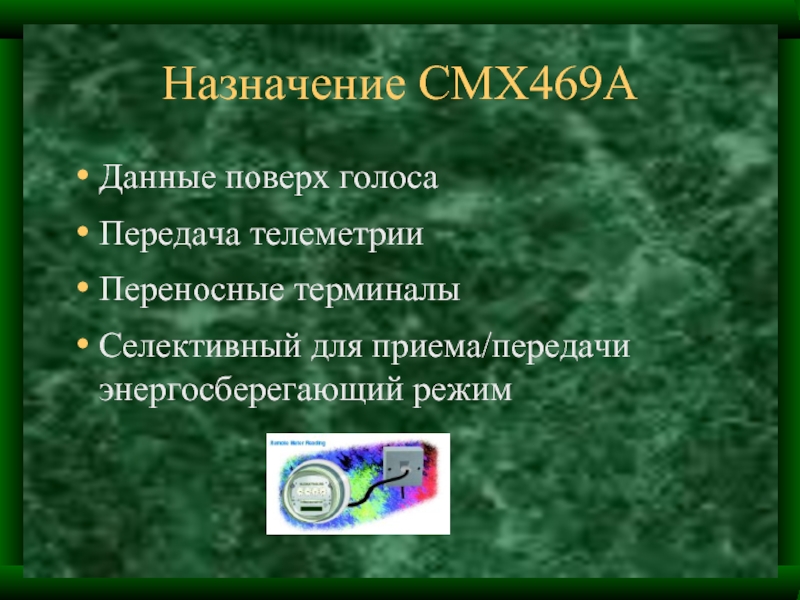

передачи
Полнодуплексный
Содержит выход восстановленной тактовой частоты и выход определения несущей

бит/c
Оптимизирована для передачи SMS сообщений

линии
Оптимизирована для бестрансформаторного включения в линию
Содержит выходы управления внешним гиратором для согласования комплексного выходного импеданса гираторной схемы и импедансом линии
Схема измерения напряжения в линии позволяет определять подключение параллельного телефона
Детектор звонка или переброса полярности линии

сети с бегущей строкой
Центры обработки запросов
Банковские автоматы
Охранные системы
Есть отладочная плата

поддержка AT команд
V.23 и Bell 202 быстрая установка соединения (упрощенное рукопожатие)
Определение идентификатора вызывающего абонента
Программируемые DTMF тоны

управление по сети от компьютера

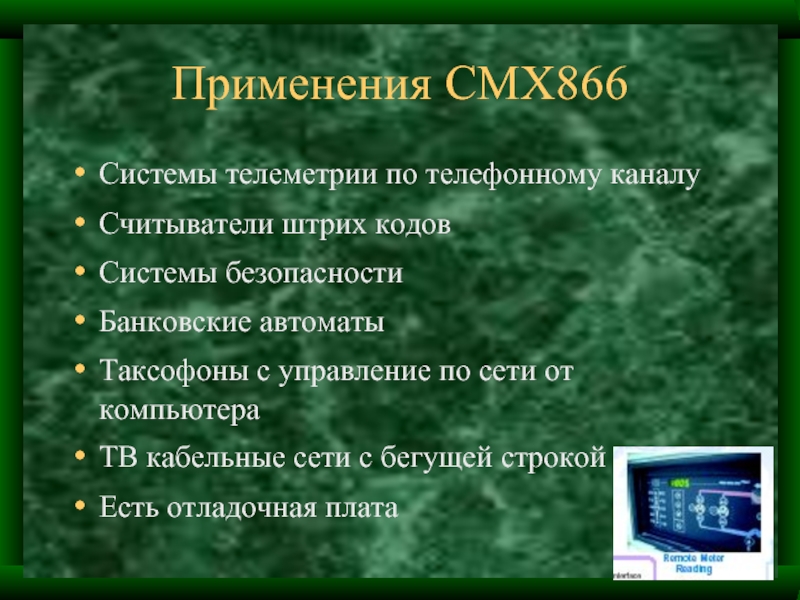

ТВ кабельные сети с бегущей строкой
Есть отладочная плата

DTMF и генерация ответного тона
Детектор звонка и изменения полярности линии

абонентской сигнализации
CMX631/641/661 – абонентская тарификация
CMX469/866/868/878/869 – многофункциональные модемы
Позволяет сконструировать абонентское устройство любой сложности
