Метрология, стандартизация и сертификация презентация
Содержание
- 1. Метрология, стандартизация и сертификация
- 2. Дата: 28 февраля 2017 года Тема
- 3. Знать: отклонения и формы расположения поверхностей, обозначение
- 4. Поверхности деталей делятся на: сопрягаемыми, несопрягаемыми, свободными.

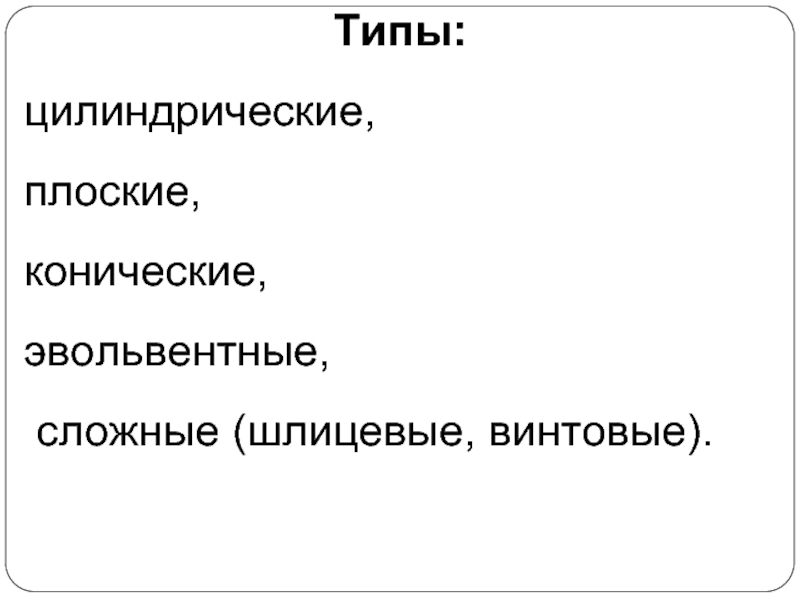

- 5. Типы: цилиндрические, плоские, конические, эвольвентные, сложные (шлицевые, винтовые).
- 6. Сопрягаемыми называют поверхности, по которым детали соединяются
- 7. Несопрягаемыми, или свободными, — конструктивно необходимые поверхности,
- 8. Внутренние цилиндрические поверхности, а также внутренние поверхности
- 9. Наружные отверстия (цилиндрическая поверхность вала, боковые грани
- 10. Размеры — это числовое значение линейной величины (диаметра,
- 11. Номинальный размер (D) — размер, относительно которого определяют предельные размеры и отсчитывают отклонения.
- 12. Действительный размер (Dr, dr) — размер, установленный измерением с допустимой погрешностью.
- 13. Погрешностью измерения называется отклонение результата измерения от истинного значения измеряемой величины.
- 14. Предельные размеры — два предельно допустимых размера, между
- 15. Отклонение — это алгебраическая разность между действительным и
- 16. Действительное отклонение равно алгебраической разности действительного и
- 17. Предельное отклонение равно алгебраической разности предельного и
- 18. Нижнее отклонение (EI, ei) равно алгебраической разности наименьшего
- 19. Рис. 1. ТИПОВЫЕ ПРИМЕРЫ ГРАФИЧЕСКОГО ИЗОБРАЖЕНИЯ ДОПУСКОВ И ОТКЛОНЕНИЙ.
- 20. Для графического построения полей допусков и посадок
- 21. Положительные отклонения — вверх от нулевой линии,
- 22. При графическом изображении поля допусков показывают зоны,
- 23. На схемах указывают номинальный D и предельные
- 24. В машинах и приборах требуются посадки с различными зазорами и натягами.
- 25. Когда одна деталь должна перемещаться относительно другой
- 26. Для того чтобы одна деталь могла
- 27. Соединенные вал и втулка представляют собой как
- 28. ГРАФИЧЕСКОЕ ИЗОБРАЖЕНИЕ ПОЛЕЙ ДОПУСКОВ
- 29. Построение полей допусков. Проводим нулевую линию, которая
- 30. Далее отмечают величины верхнего и нижнего отклонений
- 31. Полученное в виде прямоугольника поле допуска заштриховывают
- 32. Схема дает возможность непосредственно определить величину зазоров,
- 33. Рис.3.
Дата: 28 февраля 2017 года Тема занятия: Основные понятия о допусках и посадках. Графическое изображение полей допусков.

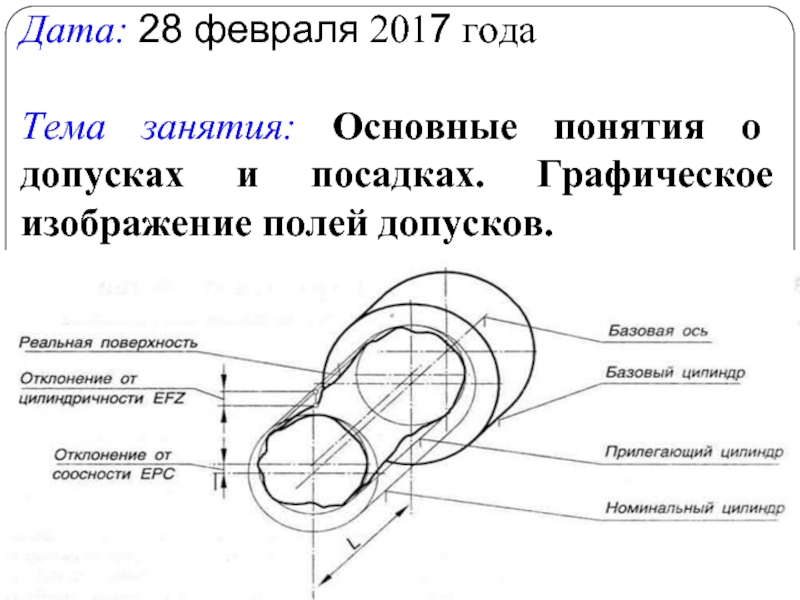

Слайд 2Дата: 28 февраля 2017 года
Тема занятия: Основные понятия о допусках и
посадках. Графическое изображение полей допусков.
Слайд 3Знать: отклонения и формы расположения поверхностей, обозначение на чертежах допусков формы
и расположение поверхностей деталей согласно ГОСТ 2.3308-79
Слайд 6Сопрягаемыми называют поверхности, по которым детали соединяются в сборочные единицы, а
сборочные единицы — в механизмы.
Слайд 7Несопрягаемыми, или свободными, — конструктивно необходимые поверхности, не предназначенные для соединения
с поверхностями других деталей.
Слайд 8Внутренние цилиндрические поверхности, а также внутренние поверхности с параллельными плоскостями (отверстия
в ступицах, шпоночные пазы и пр.) являются охватывающими (их условно называют отверстиями; диаметры отверстий обозначают буквой D).

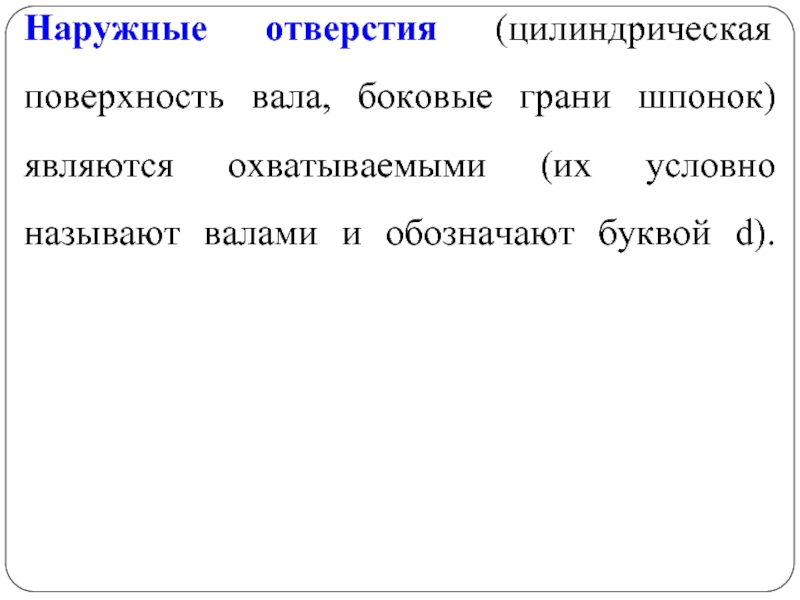

Слайд 9Наружные отверстия (цилиндрическая поверхность вала, боковые грани шпонок) являются охватываемыми (их
условно называют валами и обозначают буквой d).
Слайд 10Размеры — это числовое значение линейной величины (диаметра, длины), они делятся на
номинальные, действительные и предельные.
Все размеры в технической документации задают и указывают в миллиметрах.
Все размеры в технической документации задают и указывают в миллиметрах.
Слайд 11Номинальный размер (D) — размер, относительно которого определяют предельные размеры и отсчитывают
отклонения.

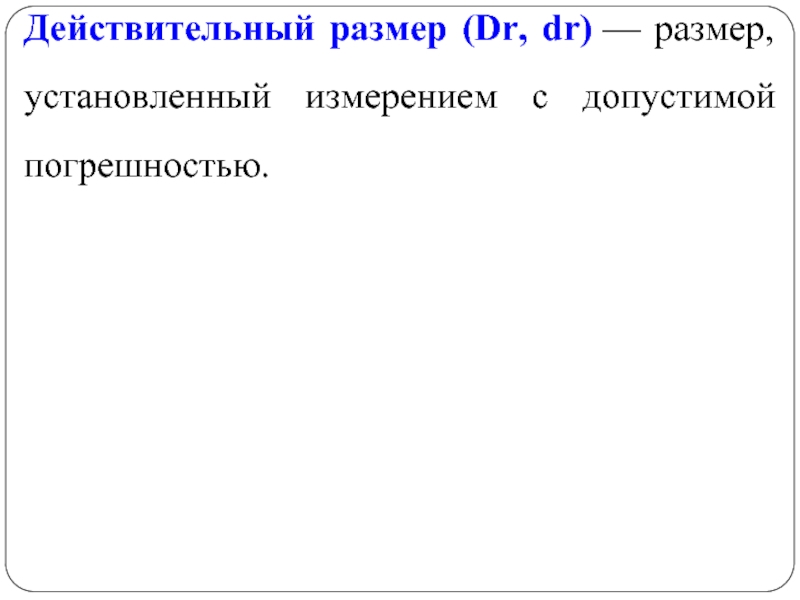

Слайд 12Действительный размер (Dr, dr) — размер, установленный измерением с допустимой погрешностью.
Слайд 13Погрешностью измерения называется отклонение результата измерения от истинного значения измеряемой величины.
Слайд 14Предельные размеры — два предельно допустимых размера, между которыми должен находиться или
которым может быть равен действительный размер.
Слайд 15Отклонение — это алгебраическая разность между действительным и соответствующим номинальными размерами. Отклонения
отверстий обозначают буквой E, валов — e.
Слайд 16Действительное отклонение равно алгебраической разности действительного и номинального размеров:
Er = Dr
— D;
er = dr — d.
er = dr — d.
Слайд 17Предельное отклонение равно алгебраической разности предельного и номинального размеров.
ES =
Dmax — D;
es = dmax — D. Нижнее отклонение (EI, ei) равно алгебраической разности наименьшего предельного и номинального размеров: EI = Dmin — D; ei = Dmin — D. Среднее отклонение (Em, em) равно полусумме верхнего и ниж¬него отклонений: Em = 0,5 (ES + EI), em = 0,5 (es + ei).
es = dmax — D. Нижнее отклонение (EI, ei) равно алгебраической разности наименьшего предельного и номинального размеров: EI = Dmin — D; ei = Dmin — D. Среднее отклонение (Em, em) равно полусумме верхнего и ниж¬него отклонений: Em = 0,5 (ES + EI), em = 0,5 (es + ei).

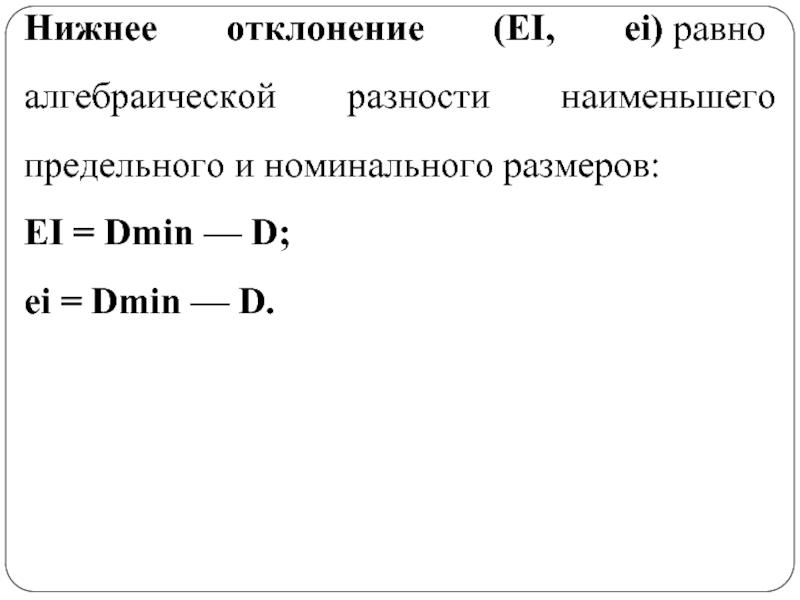

Слайд 18Нижнее отклонение (EI, ei) равно алгебраической разности наименьшего предельного и номинального размеров:
EI
= Dmin — D;
ei = Dmin — D.
ei = Dmin — D.
Слайд 20Для графического построения полей допусков и посадок проводят горизонтальную линию 00,
называемую нулевой.
Нулевая — это линия, положение которой соответствует номинальному размеру и от которой откладываются предельные отклонения размеров.
Нулевая — это линия, положение которой соответствует номинальному размеру и от которой откладываются предельные отклонения размеров.
Слайд 21Положительные отклонения — вверх от нулевой линии, отрицательные — вниз. Поле допуска
— поле, ограниченное верхним и нижним отклонениями. При графическом изображении поля допусков показывают зоны, которые ограничены двумя линиями, проведенными на расстояниях, соответствующих верхнему и нижнему отклонению.
На схемах указывают номинальный D и предельные (Dmax, Dmin, dmax, dmin) размеры, предельные отклонения (ES, EI, es, ei) поля допусков и другие параметры.

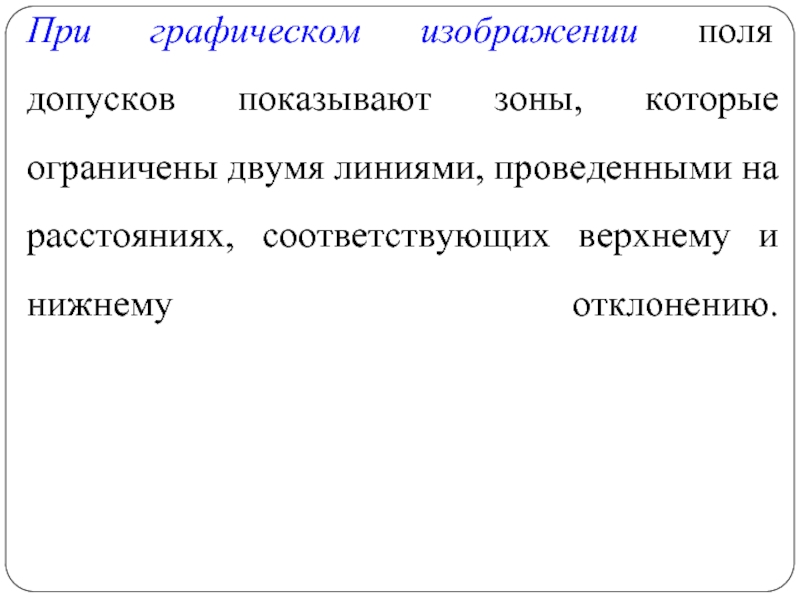

Слайд 22При графическом изображении поля допусков показывают зоны, которые ограничены двумя линиями,
проведенными на расстояниях, соответствующих верхнему и нижнему отклонению.
Слайд 23На схемах указывают номинальный D и предельные (Dmax, Dmin, dmax, dmin)
размеры, предельные отклонения (ES, EI, es, ei) поля допусков и другие параметры.
Слайд 25Когда одна деталь должна перемещаться относительно другой без качки, следует иметь
очень малый зазор.

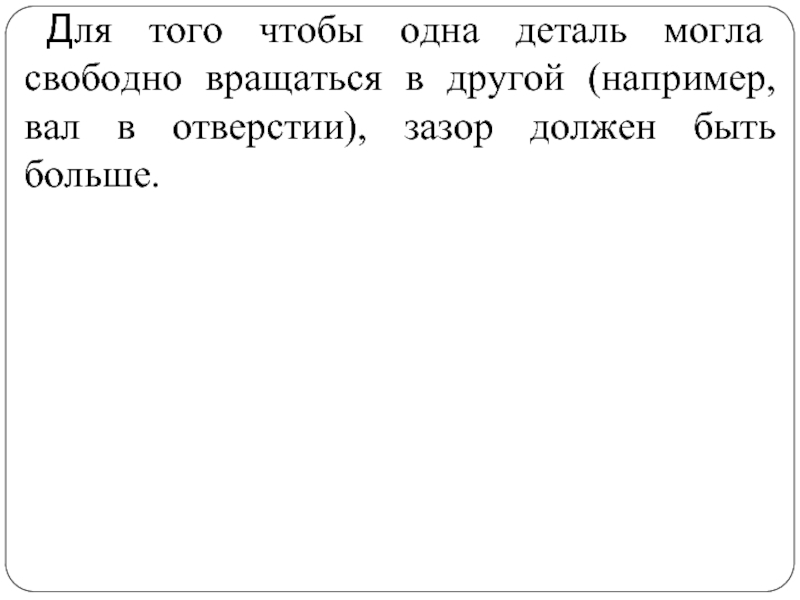

Слайд 26 Для того чтобы одна деталь могла свободно вращаться в другой
(например, вал в отверстии), зазор должен быть больше.

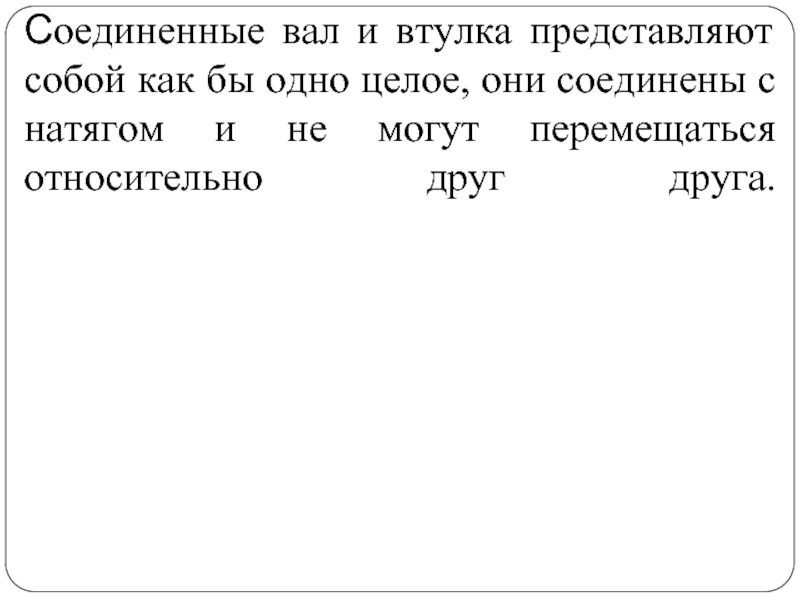

Слайд 27Соединенные вал и втулка представляют собой как бы одно целое, они
соединены с натягом и не могут перемещаться относительно друг друга.

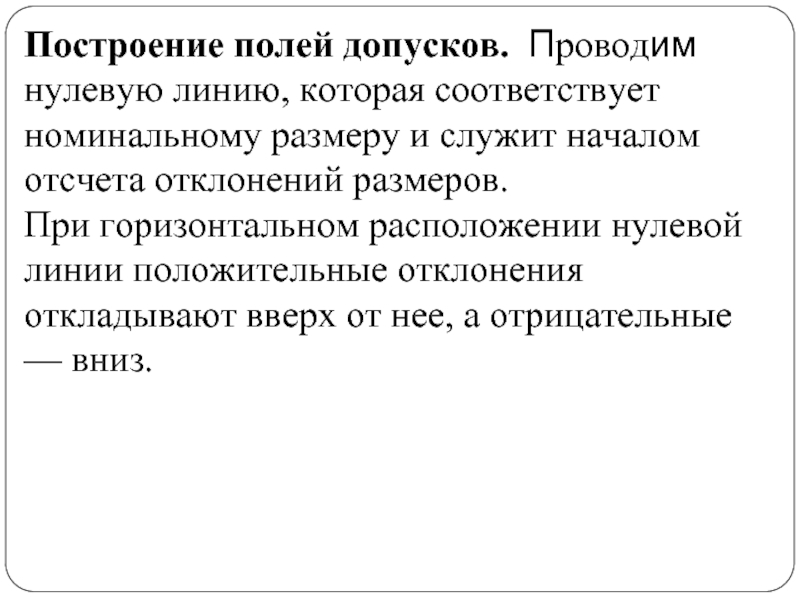

Слайд 29Построение полей допусков. Проводим нулевую линию, которая соответствует номинальному размеру и
служит началом отсчета отклонений размеров.
При горизонтальном расположении нулевой линии положительные отклонения откладывают вверх от нее, а отрицательные — вниз.
При горизонтальном расположении нулевой линии положительные отклонения откладывают вверх от нее, а отрицательные — вниз.

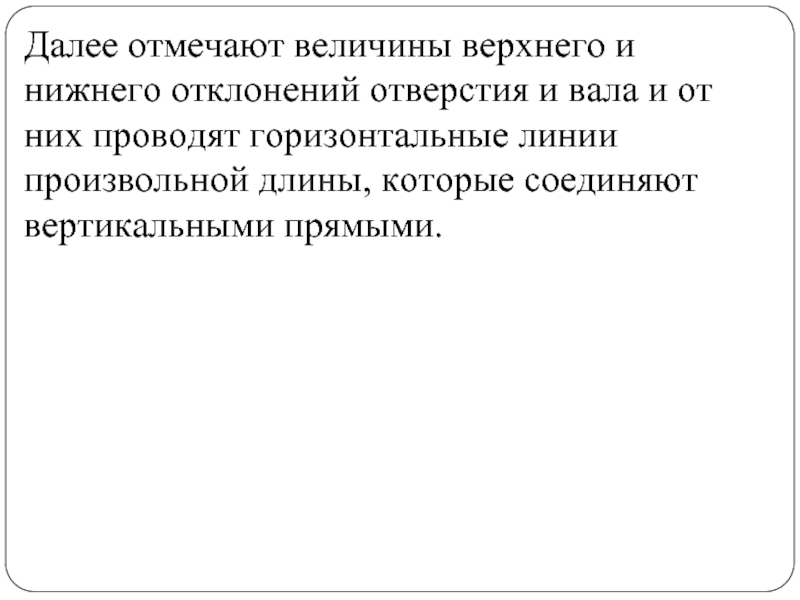

Слайд 30Далее отмечают величины верхнего и нижнего отклонений отверстия и вала и
от них проводят горизонтальные линии произвольной длины, которые соединяют вертикальными прямыми.
Слайд 31Полученное в виде прямоугольника поле допуска заштриховывают (поле допуска отверстия и
поле допуска вала, как и смежные детали, заштриховываются в разные стороны).
.
.
Слайд 32Схема дает возможность непосредственно определить величину зазоров, предельных размеров, допусков, натягов.
Наглядные
изображения трех групп посадок и соответствующие им схематические изображения расположения полей допусков показаны на рис. 3.
