Методика определения очередности оснащения нефтепроводов системами обнаружения утечек и врезок презентация
Содержание
- 1. Методика определения очередности оснащения нефтепроводов системами обнаружения утечек и врезок
- 2. Задачи, решаемые при установке системы обнаружения утечек
- 3. Оснащение нефтепроводов системами обнаружения утечек и врезок
- 4. Наиболее известные методы обнаружения утечек и

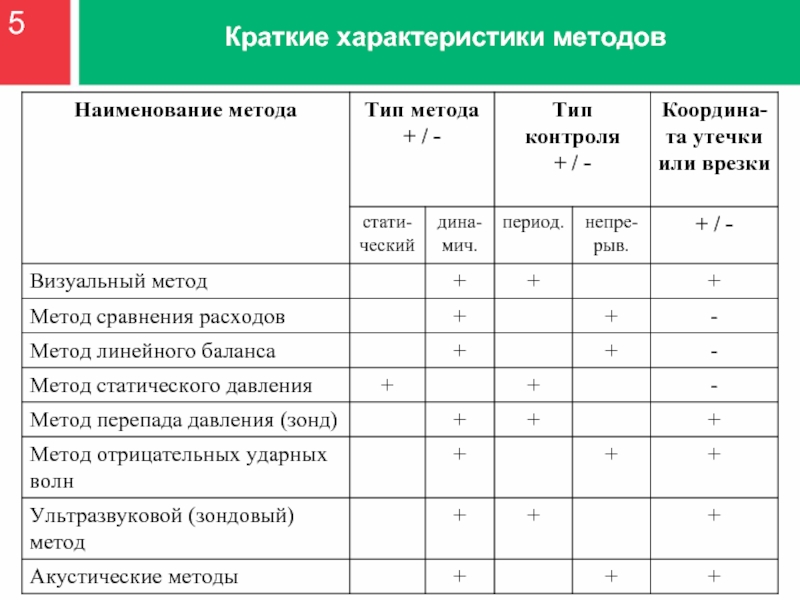

- 5. Краткие характеристики методов
- 6. Состав анализируемых параметров нефтепроводов количество обнаруженных врезок
- 7. Критерии для определения очередности оснащения нефтепроводов системами

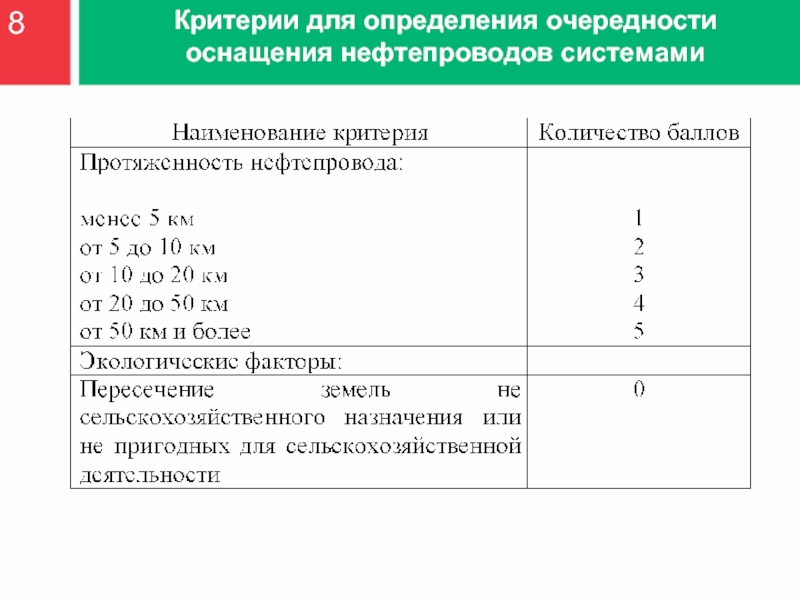

- 8. Критерии для определения очередности оснащения нефтепроводов системами
- 9. Критерии для определения очередности оснащения нефтепроводов системами
- 10. Критерии для определения очередности оснащения нефтепроводов системами

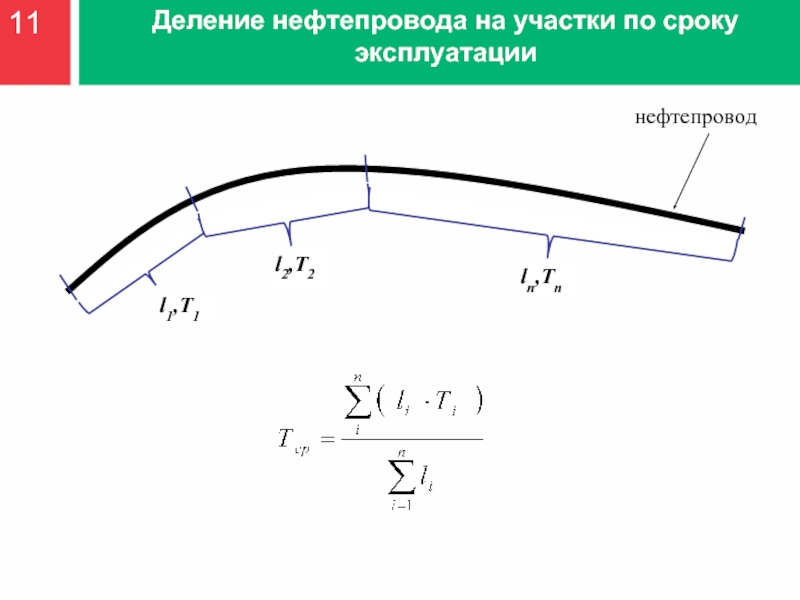

- 11. Деление нефтепровода на участки по сроку эксплуатации
- 12. Пересечение нефтепровода с территориями сельскохозяйственного назначения и водными объектами
- 13. Спасибо за внимание
Задачи, решаемые при установке системы обнаружения утечек и врезок на нефтепровод обеспечение контроля доступа к нефтепроводу обеспечение экологической безопасности при перекачке нефтепродуктов обеспечение контроля за работой нефтепровода проведение мероприятий по
Слайд 1Методика определения очередности оснащения нефтепроводов системами обнаружения
утечек и врезок
Докладчик:

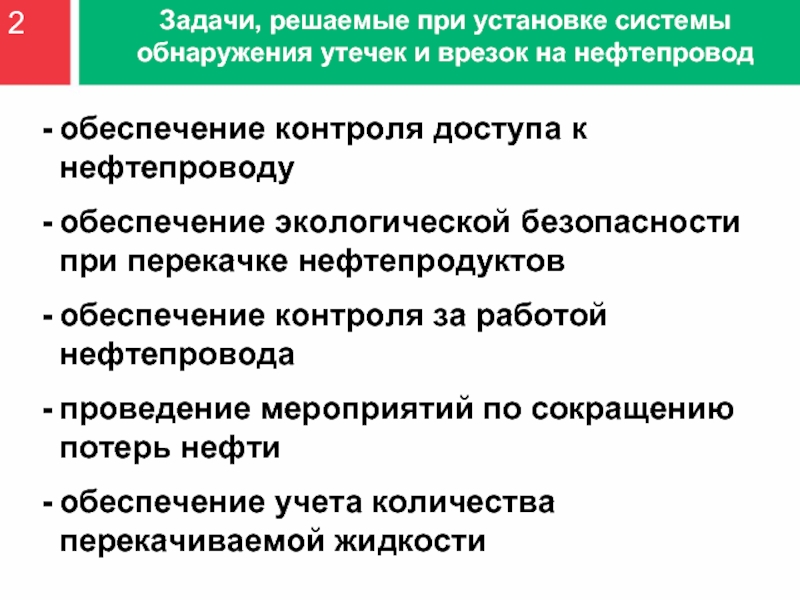

Слайд 2Задачи, решаемые при установке системы обнаружения утечек и врезок на нефтепровод
обеспечение
контроля доступа к нефтепроводу
обеспечение экологической безопасности при перекачке нефтепродуктов
обеспечение контроля за работой нефтепровода
проведение мероприятий по сокращению потерь нефти
обеспечение учета количества перекачиваемой жидкости
обеспечение экологической безопасности при перекачке нефтепродуктов
обеспечение контроля за работой нефтепровода
проведение мероприятий по сокращению потерь нефти
обеспечение учета количества перекачиваемой жидкости
Слайд 3Оснащение нефтепроводов системами обнаружения утечек и врезок позволяет:
обнаружить образование утечки в
нефтепроводе
обнаружить врезку или попытку врезки
обеспечить службы оперативной информацией
снизить потери нефти при утечках
снизить потери нефти от врезок
снизить расходы компании на ликвидацию последствий розлива нефти при утечке
обнаружить врезку или попытку врезки
обеспечить службы оперативной информацией
снизить потери нефти при утечках
снизить потери нефти от врезок
снизить расходы компании на ликвидацию последствий розлива нефти при утечке
Слайд 4Наиболее известные методы
обнаружения утечек и врезок
визуальный метод
метод сравнения расходов
метод линейного
баланса
метод статического давления
-метод перепада давления (зондовый)
-метод отрицательных ударных волн
-ультразвуковой (зондовый) метод
-акустические методы
метод статического давления
-метод перепада давления (зондовый)
-метод отрицательных ударных волн
-ультразвуковой (зондовый) метод
-акустические методы
Слайд 6Состав анализируемых параметров нефтепроводов
количество обнаруженных врезок за период времени
количество обнаруженных утечек
за период времени
срок эксплуатации нефтепровода
протяженность нефтепровода
пересечение нефтепроводом территорий с/х назначения
пересечение нефтепроводом санитарно-охранных зон населенных пунктов, лесов
пересечение нефтепроводом водоохранных зон рек, озер, природных заповедников
наличие в профиле нефтепровода труднодоступных участков для контроля и легкодоступных для врезки
объем перекачиваемой жидкости
срок эксплуатации нефтепровода
протяженность нефтепровода
пересечение нефтепроводом территорий с/х назначения
пересечение нефтепроводом санитарно-охранных зон населенных пунктов, лесов
пересечение нефтепроводом водоохранных зон рек, озер, природных заповедников
наличие в профиле нефтепровода труднодоступных участков для контроля и легкодоступных для врезки
объем перекачиваемой жидкости
Слайд 12Пересечение нефтепровода с территориями сельскохозяйственного назначения и водными объектами
