Презентация на тему Метод переменных состояния

Презентация на тему Презентация на тему Метод переменных состояния, предмет презентации: Разное. Этот материал содержит 28 слайдов. Красочные слайды и илюстрации помогут Вам заинтересовать свою аудиторию. Для просмотра воспользуйтесь проигрывателем, если материал оказался полезным для Вас - поделитесь им с друзьями с помощью социальных кнопок и добавьте наш сайт презентаций ThePresentation.ru в закладки!

Слайды и текст этой презентации

Слайд 1
Текст слайда:

Метод переменных состояния


Слайд 2
Текст слайда:

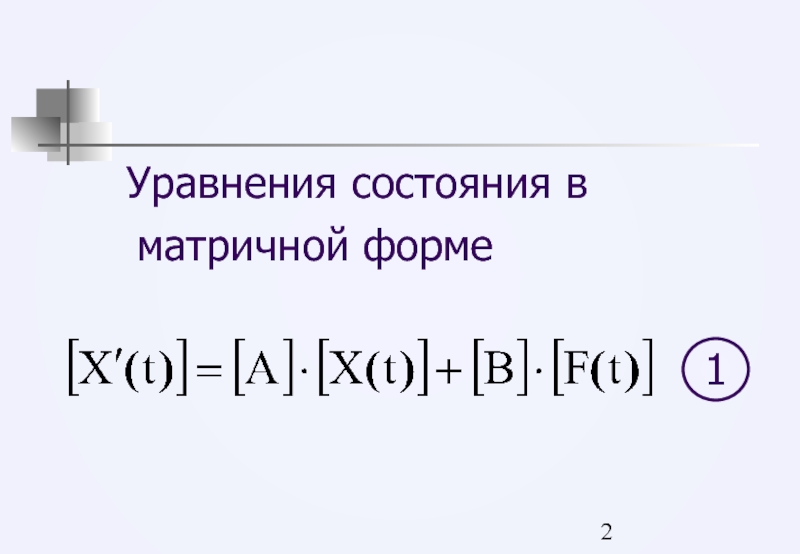

Уравнения состояния в матричной форме

1


Слайд 3
Текст слайда:

Где [X'(t)] – матрица-столбец производных от токов в индуктивностях и напряжений в емкостях (n - элементов)


Слайд 4
Текст слайда:

[A] – квадратная матрица коэффициентов при переменных состояния (n – строк и
n – столбцов)


Слайд 5
Текст слайда:

[X(t)] – матрица-столбец переменных состояния (n – элементов)


Слайд 6
Текст слайда:

[F(t)] – матрица-столбец (независимых) источников ЭДС и тока (m – элементов)


Слайд 7
Текст слайда:

[B] – прямоугольная матрица связи, состоящая из коэффициентов перед источниками ЭДС и тока
(n – строк, m – столбцов)


Слайд 8
Текст слайда:

Алгебраические уравнения для выходных величин в матричной форме

2


Слайд 9
Текст слайда:

Где [Y(t)] – матрица-столбец выходных величин (k - элементов)


Слайд 10
Текст слайда:

[С] – прямоугольная матрица связи выходных величин с переменными состояния (k – строк, n – столбцов)


Слайд 11
Текст слайда:

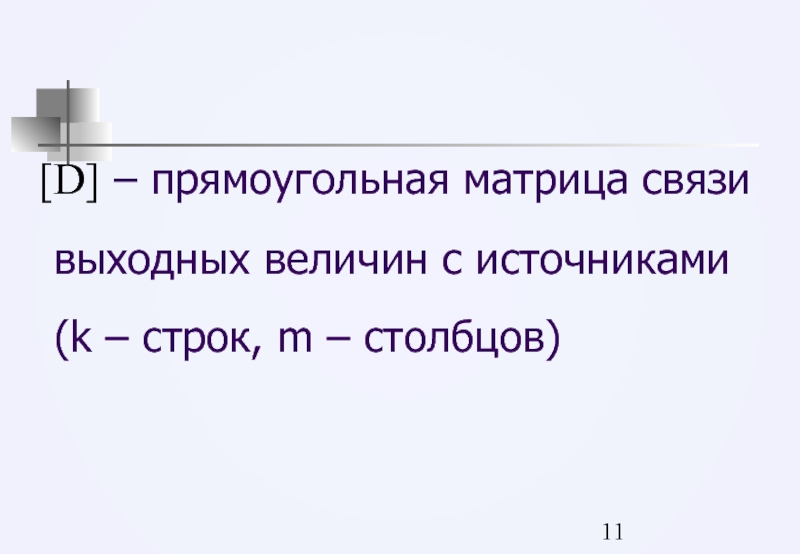

[D] – прямоугольная матрица связи выходных величин с источниками (k – строк, m – столбцов)


Слайд 12
Текст слайда:

Порядок расчета


Слайд 13
Текст слайда:

1. Из расчета схемы до коммутации определяются ННУ


Слайд 14
Текст слайда:

2. Для схемы после коммутации по законам Кирхгофа составляем уравнения и

2

1


Слайд 15
Текст слайда:

3. По специальным программам на ЭВМ решаем уравнения и

2

1

и получаем численные значения для Y(t)


Слайд 16
Текст слайда:


Пример


Слайд 17
Текст слайда:

Дано:

Определить:


Слайд 18
Текст слайда:

1. Определяем независимые начальные условия:


Слайд 19
Текст слайда:

2. По теореме компенсации заменим реактивные элементы источниками: индуктивность – источником тока ёмкость - источником ЭДС



Слайд 20
Текст слайда:

В полученной схеме определим методом наложения две величины: iC и uL



Слайд 21
Текст слайда:

В соответствии с методом наложения: Оставляем только один источник, остальные источники ЭДС закорачиваем, ветви с источниками тока не изображаем.



Слайд 22
Текст слайда:

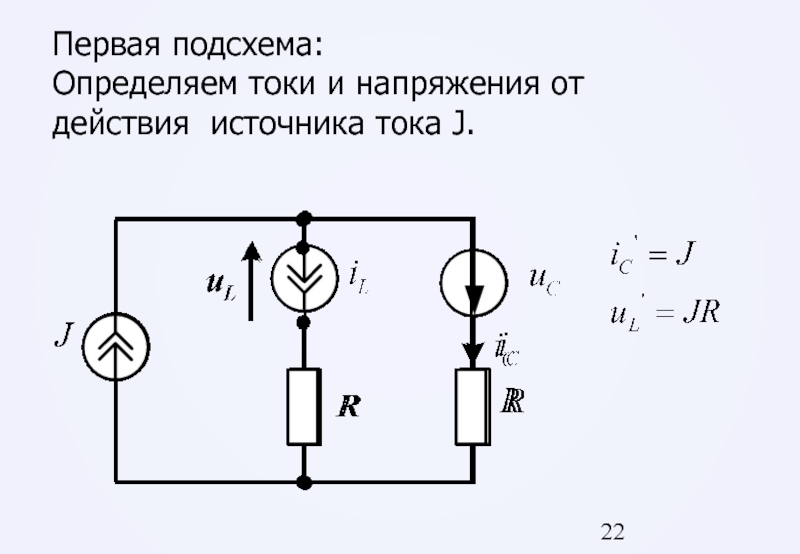

Первая подсхема: Определяем токи и напряжения от действия источника тока J.



Слайд 23
Текст слайда:

Вторая подсхема: Определяем токи и напряжения от действия источника тока iL.



Слайд 24
Текст слайда:

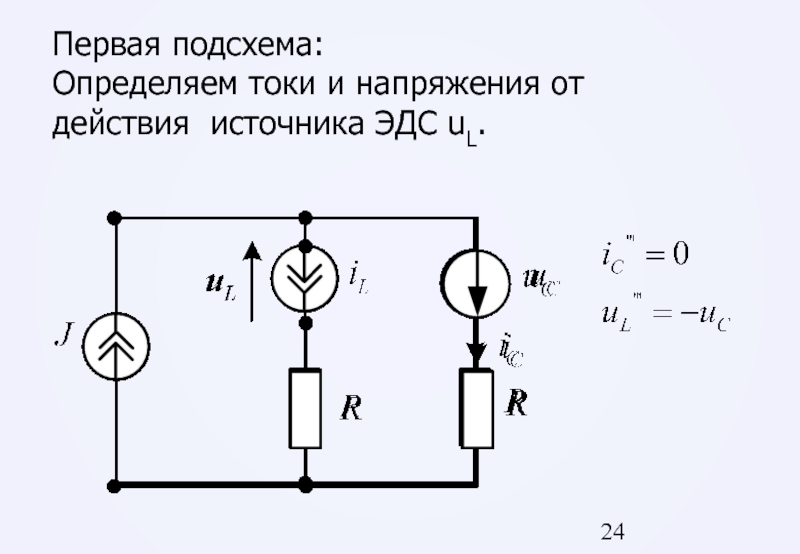

Первая подсхема: Определяем токи и напряжения от действия источника ЭДС uL.



Слайд 25

Слайд 26
Текст слайда:

Примечание: для MATHCAD


Слайд 27

Слайд 28
