Математическое моделирование физико-механических систем и процессов (приложения в ОМД и медицине) презентация

систем и процессов (приложения в ОМД и медицине)

История создания многофункционального вычислительного комплекса SPLEN.
Некоторые направления развития математических моделей и вычислительных систем серии SPLEN в промышленности и медицине. 2.1 Формоизменение материалов при штамповке в условиях сверхпластичности. 2.2 Моделирование техпроцессов производства подшипниковых колец. 2.3 Прессование с использованием положительного эффекта действия сил трения. 2.4 Газовая формовка оболочек. 2.5 Моделирование НДС зубочелюстной системы человека при протезировании. 2.6 О других направлениях.
Заключение.

Е.Н.Чумаченко
(Московский государственный институт электроники и математики) kommek@miem.edu.ru

Континуума)

практически неподдающихся обработке давлением в обычных условиях.
Штамповка заготовок с элементами небольшой толщины (высокие и узкие ребра, тонкие полотна), которые в обычных условиях можно получать только с большими напусками.
Повышение точности штамповки, особенно для деталей, из дорогостоящих металлов.
Штамповка поковок крупногабаритных деталей, требующих в обычных условиях деформирующего оборудования большой мощности.
Штамповка поковок для изделий, к качеству и надежности которых предъявляются повышенные требования.

Семинар ИКИ РАН: Механика, Управление и Информатика. Москва, 27.12.2001г.

Москва, 27.12.2001г.

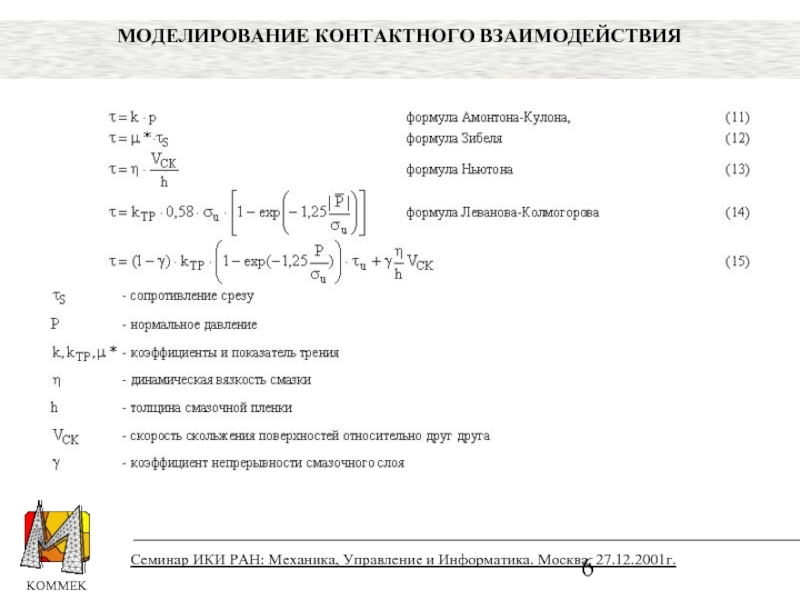

ВЗАИМОДЕЙСТВИЯ

патентами и на способ и на устройство

Семинар ИКИ РАН: Механика, Управление и Информатика. Москва, 27.12.2001г.

ПРЕСС ДЛЯ ШТАМПОВКИ В УСЛОВИЯХ СВЕРХПЛАСТИЧНОСТИ

ШТАМПОВКИ

И 3-го ПЕРЕХОДОВ МНОГОПЕРЕХОДНОЙ ШТАМПОВКИ

Эксплуатация в промышленных условиях вычислительного комплекса позволила оптимизировать ответственные элементы технологических процессов, оптимизировать форму промежуточных штампов, повысить долговечность оборудования и сократить сроки его простоя при переналадках

ГОРЯЧЕКАТАНОГО ПРУТКА ПРИ ШТАМПОВКЕ ПОДШИПНИКОВЫХ КОЛЕЦ

Впервые с применением вычислительных систем SPLEN-S(Bearing) и SPLEN-S(V) решена задача комплексного использования дисковых отходов после штамповки башенных поковок под подшипниковые кольца

К ЦИЛИНДРИЧЕСКИМ ИЗ ШАЙБ ПЕРЕМЕННОГО СЕЧЕНИЯ

Трудности при реализации малоотходной технологии связаны в основном с одной операцией, операцией штамповки с разворотом. При неправильном выборе размера шайбы и профиля штамповой оснастки, штамповка с разворотом приводит к неустранимому браку либо в виде больших внутренних утяжин в верхней части кольца и даже к срезу части металла, либо к высокому заусенцу, обработка которого требует дополнительных операций, усложняющих процесс изготовления подшипниковых колец

С помощью математического моделирования была отработана технология получения колец близких к цилиндрическим из шайб переменного сечения.



Технология переработки отходов внедрена на Курском подшипниковом заводе, а методика ее разработки защищена патентом.

ЭФФЕКТА ТРЕНИЯ КАК АКТИВНОЙ СИЛЫ

Впервые с использованием математической модели и модернизированной системы SPLEN-S(Press) построены режимы прессования СПАТ сплава Амг6, обеспечивающие требуемую однородность получаемых пресс-изделий по длине и поперечному сечению

ТЕОРЕТИЧЕСКИХ ИССЛЕДОВАНИЙ СПАТ

Реальной возможностью для получения равномерной структуры является разработка такого технологического процесса, который за счет регулируемых скоростей движения пуансона и контейнера позволил бы управлять кинематикой истечения металла с целью уменьшения неравномерности распределения деформаций по объему прессуемой заготовки

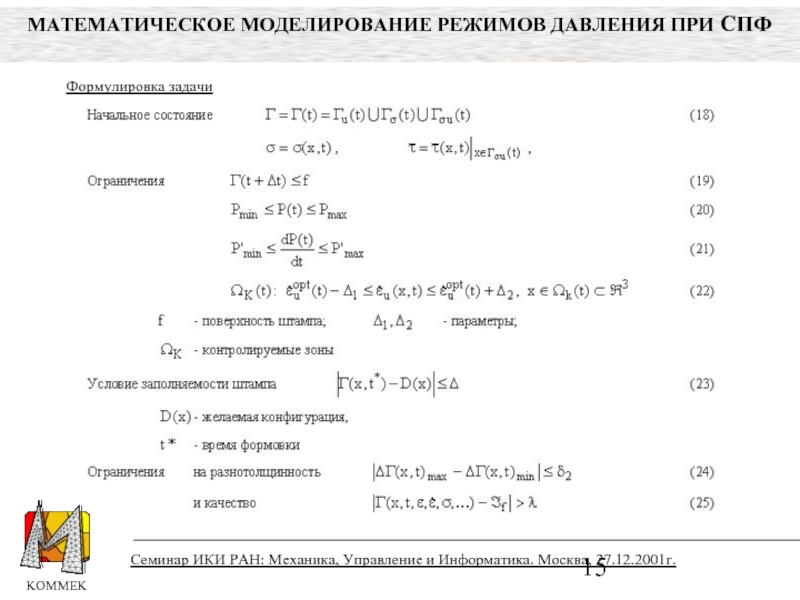

РЕЖИМОВ ДАВЛЕНИЯ ПРИ СПФ

СВЕРХПЛАСТИЧЕСКОЙ ФОРМОВКЕ

С ДВУМЯ ПЛАТФОРМАМИ

С БОЛЬШОЙ НЕРАВНОМЕРНОСТЬЮ ВЫТЯЖКИ

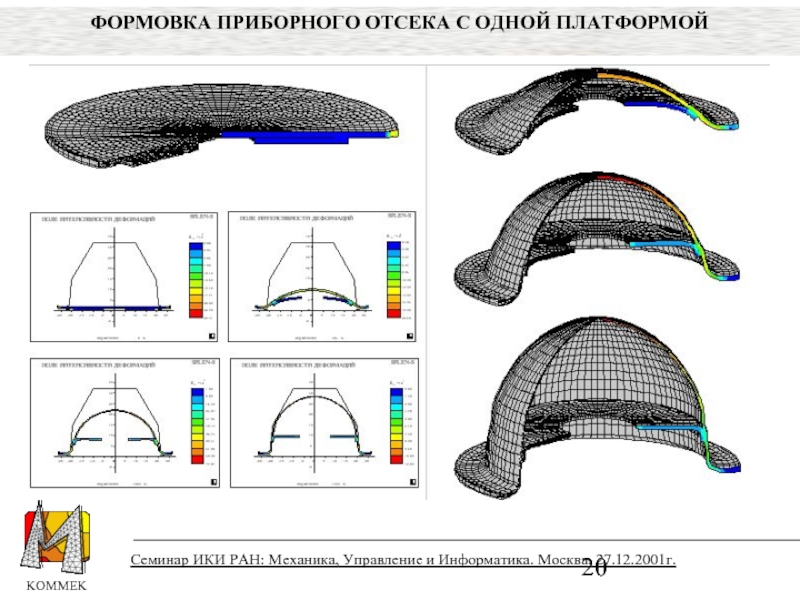

С ОДНОЙ ПЛАТФОРМОЙ

ЛАТУНИ

ПРОТЕЗОВ

Оптимизация формы каркасов из сплавов на основе драгоценных металлов (СУПЕРПАЛ) в металлокерамических мостовидных протезах и консольных фасетках. Снижение расхода золота для некоторых инзом удалось довести до 40-50%

И СПОСОБ ЛЕЧЕНИЯ ПРИ ДЕПУЛЬПИРОВАНИИ ЗУБА В СЛУЧАЕ КАРИЕСА ИЛИ ПЕРЕД ПРОТЕЗИРОВАНИЕМ С УЧЕТОМ СТРОЕНИЯ ЧЕЛЮСТИ ПАЦИЕНТА И СОСТОЯНИЯ ЕГО КОСТНЫХ ТКАНЕЙ

ПОРАЖЕННЫХ КАРИЕСОМ И ВОССТАНОВЛЕННЫХ КЕРАМИЧЕСКИМИ ВКЛАДКАМИ ЗУБОВ БОКОВОЙ ГРУППЫ ПРИ НОРМАЛЬНОЙ К ОККЛЮЗИОННОЙ ПОВЕРХНОСТИ ЗУБА НАГРУЗКЕ И С УЧЕТОМ БОКОВОЙ НАГРУЗКИ СО ЩЕЧНОЙ СТОРОНЫ

ПРИМЕНЕНИЯ РАЗЛИЧНЫХ ВИДОВ ИМПЛАНТАНТОВ ПРИ ВОССТАНОВЛЕНИИ УТРАЧЕННЫХ ПАЦИЕНТОМ ЗУБОВ С ПОСЛЕДУЮЩИМ ПРОТЕЗИРОВАНИЕМ МОСТОВИДНЫМИ ПРОТЕЗАМИ
