Массообменные процессы презентация
Содержание
- 1. Массообменные процессы
- 2. Массообменными называют такие химико-технологические процессы, в
- 3. В пределах одной фазы перенос обусловлен
- 4. МО процессы широко используются в промышленности
- 5. Наиболее распространенные МО процессы. АБСОРБЦИЯ
- 6. ЭКСТРАКЦИЯ - извлечение компонента из одной
- 7. ИОННЫЙ ОБМЕН - избирательное поглощение ионов
- 8. РАСТВОРЕНИЕ И ЭКСТРАГИРОВАНИЕ -извлечение за счет
- 9. МЕМБРАННЫЕ ПОЦЕССЫ - избирательное извлечение компонентов
- 10. Процесс перехода вещества из одной фазы
- 11. X и Y - концентрации в
- 12. Коэффициенты массопередачи имеют следующий физический смысл
- 13. Граница раздела фаз может быть:
- 14. Фазы могут выступать в роли простых
- 15. Если фазы - простые носители, то
- 16. Для теоретической оценки коэффициентов массоотдачи необходимо решить
- 17. Перегонка жидкостей Процесс, в котором
- 18. Простейший вариант перегонки - выпарка, когда
- 19. Перегонка с водяным паром Применяется
- 20. Ректификация Это многократная перегонка с
Массообменными называют такие химико-технологические процессы, в которых основную роль играет перенос вещества из одной фазы в другую. Движущей силой МП является разность химических потенциалов. Эта разность характеризует степень
Слайд 2

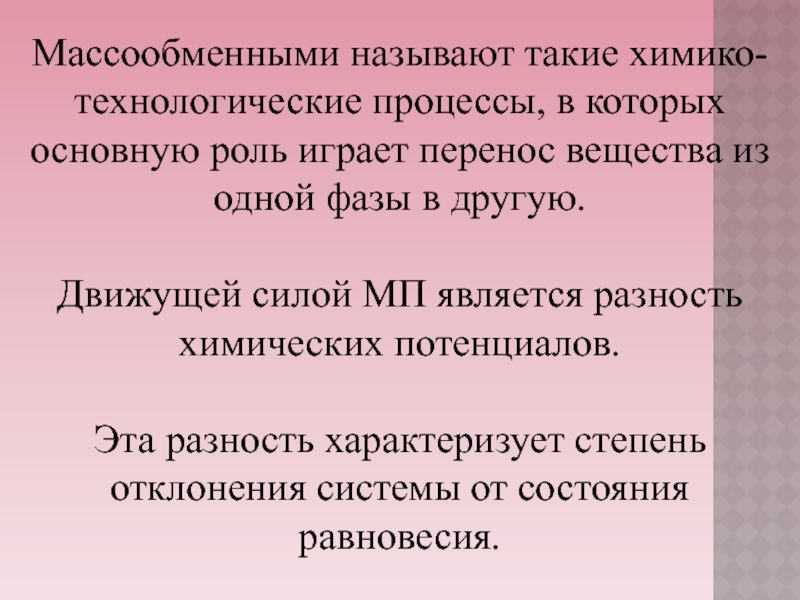

Массообменными называют такие химико-технологические процессы, в которых основную роль играет перенос
вещества из одной фазы в другую.
Движущей силой МП является разность химических потенциалов.
Эта разность характеризует степень отклонения системы от состояния равновесия.
Движущей силой МП является разность химических потенциалов.
Эта разность характеризует степень отклонения системы от состояния равновесия.
Слайд 3
В пределах одной фазы перенос обусловлен разностью концентраций.
Поэтому в инженерных расчетах
движущую
силу выражают как разность концентраций.
Слайд 4
МО процессы широко используются в промышленности для разделения газовых и жидких
гомогенных смесей, для их концентрирования и для защиты окружающей среды.
МО аппаратура применяется для выделения продуктов реакции и не прореагировавших веществ.
МО аппаратура применяется для выделения продуктов реакции и не прореагировавших веществ.
Слайд 5
Наиболее распространенные МО процессы.
АБСОРБЦИЯ (десорбция) - избирательное поглощение газов и паров
жидкостью.
ГАЗ ⇒ ЖИДКОСТЬ
ПЕРЕГОНКА И РЕКТИФИКАЦИЯ - разделение жидких гомогенных смесей на отдельные компоненты;
ректификация - чистые и сверхчистые.
ГАЗ ⇔ ЖИДКОСТЬ
ГАЗ ⇒ ЖИДКОСТЬ
ПЕРЕГОНКА И РЕКТИФИКАЦИЯ - разделение жидких гомогенных смесей на отдельные компоненты;
ректификация - чистые и сверхчистые.
ГАЗ ⇔ ЖИДКОСТЬ
Слайд 6

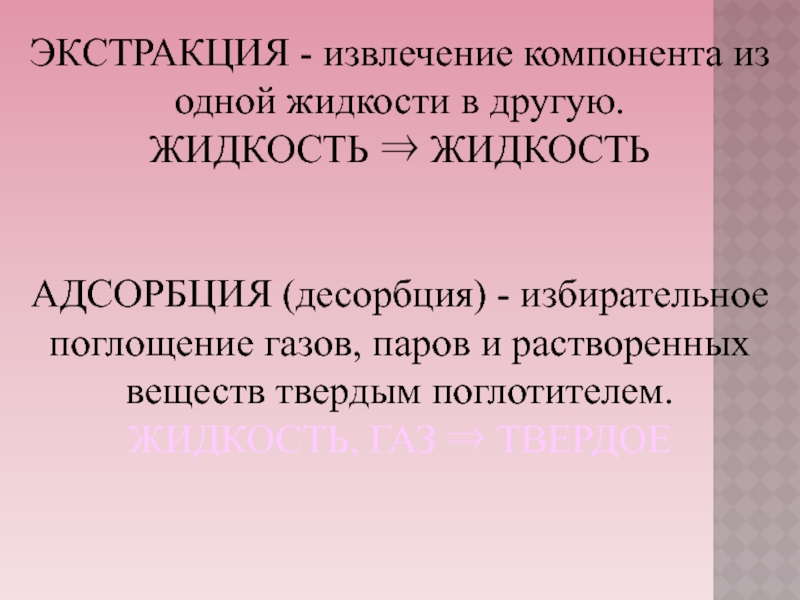

ЭКСТРАКЦИЯ - извлечение компонента из одной жидкости в другую.
ЖИДКОСТЬ ⇒ ЖИДКОСТЬ
АДСОРБЦИЯ
(десорбция) - избирательное поглощение газов, паров и растворенных веществ твердым поглотителем.
ЖИДКОСТЬ, ГАЗ ⇒ ТВЕРДОЕ
ЖИДКОСТЬ, ГАЗ ⇒ ТВЕРДОЕ
Слайд 7

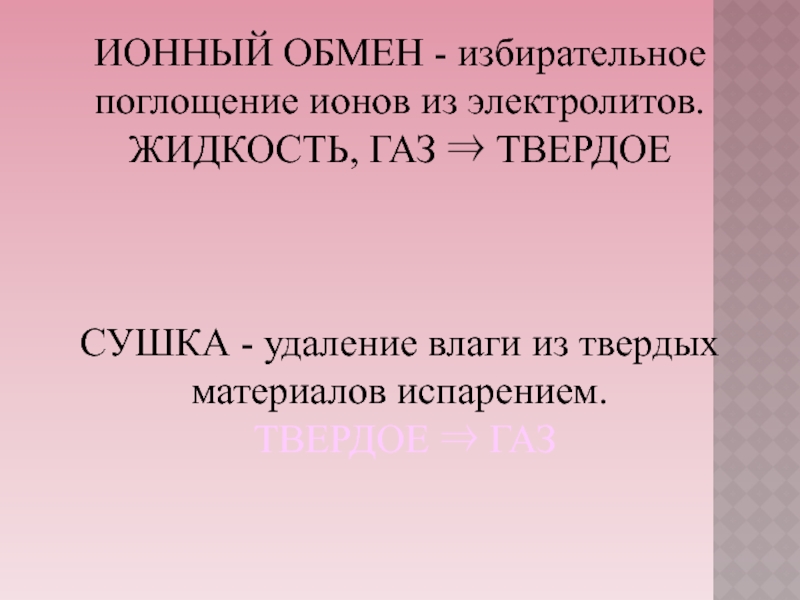

ИОННЫЙ ОБМЕН - избирательное поглощение ионов из электролитов.
ЖИДКОСТЬ, ГАЗ ⇒ ТВЕРДОЕ
СУШКА
- удаление влаги из твердых материалов испарением.
ТВЕРДОЕ ⇒ ГАЗ
ТВЕРДОЕ ⇒ ГАЗ
Слайд 8
РАСТВОРЕНИЕ И ЭКСТРАГИРОВАНИЕ -извлечение за счет избирательной растворимости.
ТВЕРДОЕ ⇒ ЖИДКОСТЬ
КРИСТАЛЛИЗАЦИЯ
- выделение твердой фазы из растворов и расплавов.
ЖИДКОСТЬ ⇒ ТВЕРДОЕ
ЖИДКОСТЬ ⇒ ТВЕРДОЕ
Слайд 9

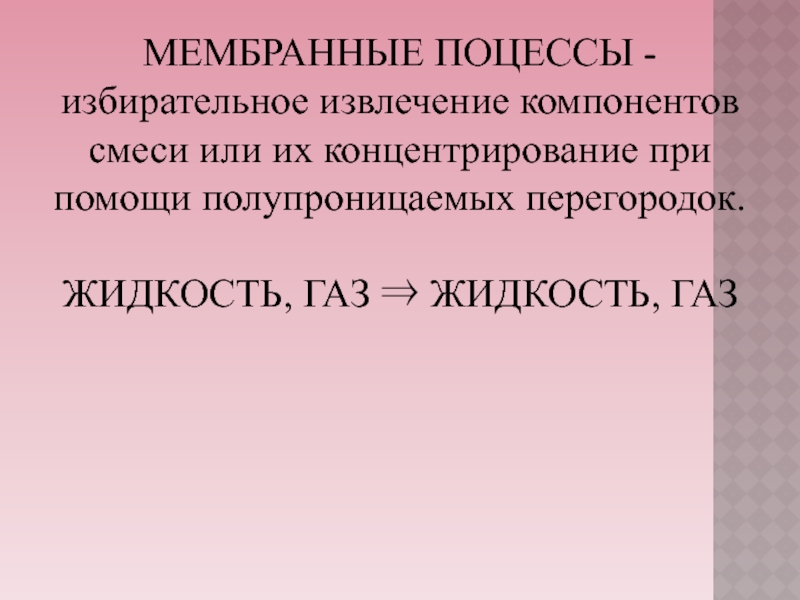

МЕМБРАННЫЕ ПОЦЕССЫ - избирательное извлечение компонентов смеси или их концентрирование при
помощи полупроницаемых перегородок.
ЖИДКОСТЬ, ГАЗ ⇒ ЖИДКОСТЬ, ГАЗ
ЖИДКОСТЬ, ГАЗ ⇒ ЖИДКОСТЬ, ГАЗ
Слайд 10
Процесс перехода вещества из одной фазы в другую называют массопередачей.
В отличие
от теплопередачи, МП обычно происходит непосредственно через границу раздела фаз.
Перенос вещества в пределах одной фазы - из фазы к границе (или от границы в фазу) - называют массоотдачей.
Перенос вещества в пределах одной фазы - из фазы к границе (или от границы в фазу) - называют массоотдачей.
Слайд 11
X и Y - концентрации в разных фазах и поэтому могут
быть выражены по-разному, в разных единицах.
Да и при одинаковом способе выражения концентраций нельзя ожидать, что разные вещества (растворы) должны проявлять себя одинаково при одинаковых концентрациях.
Однако согласованность между концентрациями есть!
Да и при одинаковом способе выражения концентраций нельзя ожидать, что разные вещества (растворы) должны проявлять себя одинаково при одинаковых концентрациях.
Однако согласованность между концентрациями есть!
Слайд 12

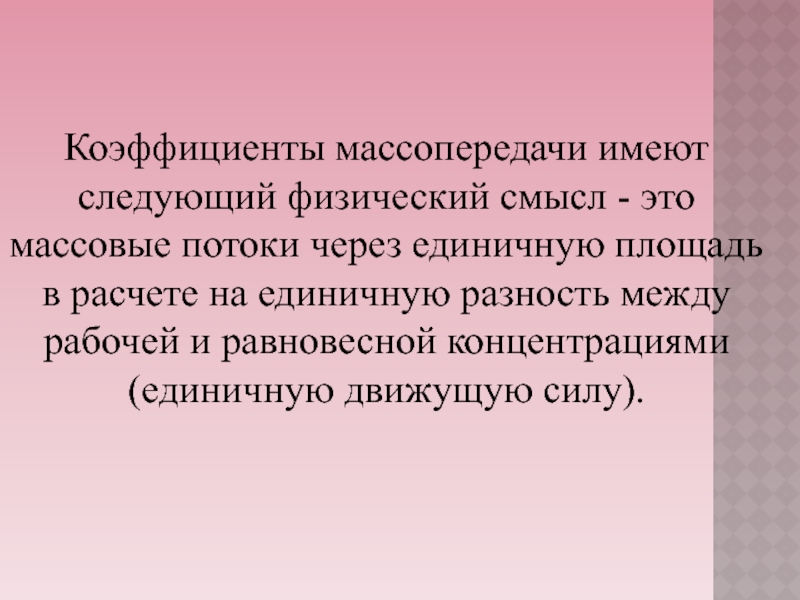

Коэффициенты массопередачи имеют следующий физический смысл - это массовые потоки через
единичную площадь в расчете на единичную разность между рабочей и равновесной концентрациями (единичную движущую силу).
Слайд 13

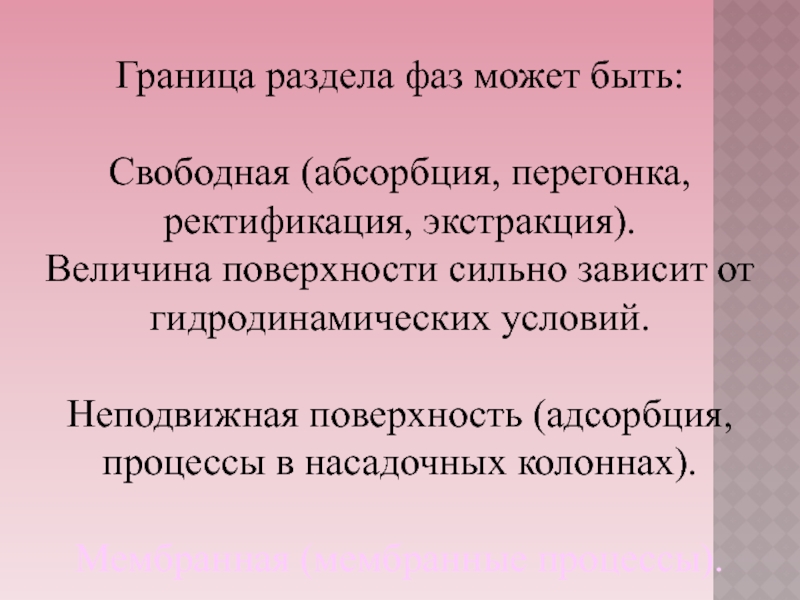

Граница раздела фаз может быть:
Свободная (абсорбция, перегонка, ректификация, экстракция).
Величина поверхности сильно
зависит от гидродинамических условий.
Неподвижная поверхность (адсорбция, процессы в насадочных колоннах).
Мембранная (мембранные процессы).
Неподвижная поверхность (адсорбция, процессы в насадочных колоннах).
Мембранная (мембранные процессы).
Слайд 14
Фазы могут выступать в роли простых носителей распределяемого компонента и не
участвовать в переносе (абсорбция, экстракция).
А могут быть по существу распределяемыми компонентами (перегонка, ректификация).
А могут быть по существу распределяемыми компонентами (перегонка, ректификация).

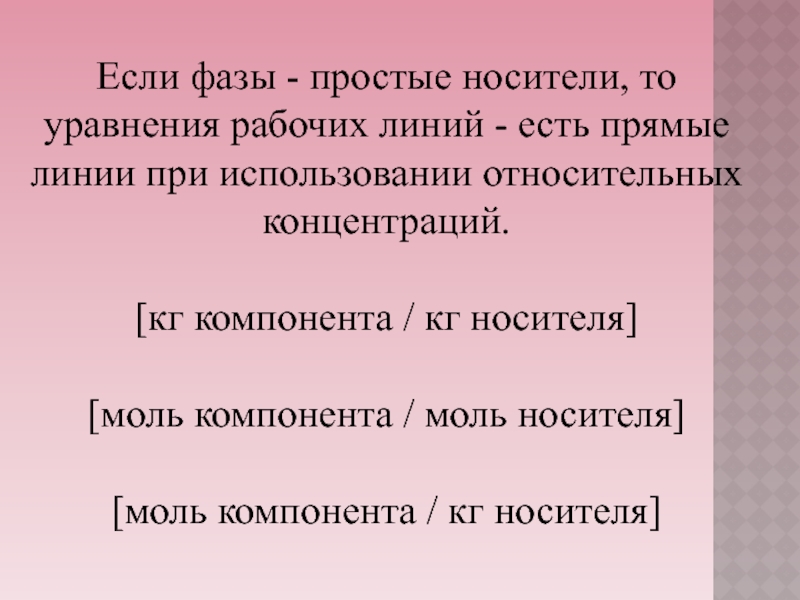

Слайд 15
Если фазы - простые носители, то уравнения рабочих линий - есть
прямые линии при использовании относительных концентраций.
[кг компонента / кг носителя]
[моль компонента / моль носителя]
[моль компонента / кг носителя]
[кг компонента / кг носителя]
[моль компонента / моль носителя]
[моль компонента / кг носителя]
Слайд 16Для теоретической оценки коэффициентов массоотдачи необходимо решить систему уравнений:
Неразрывности потока
Навье-Стокса
Фурье-Кирхгофа
Конвективной
диффузии
Зависимости свойств от температуры и состава
Зависимости свойств от температуры и состава
Слайд 17

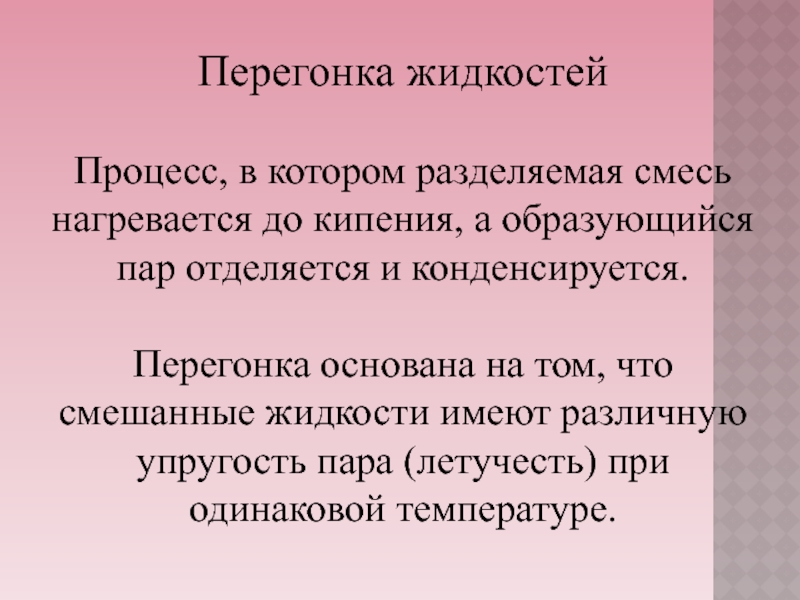

Перегонка жидкостей
Процесс, в котором разделяемая смесь нагревается до кипения, а образующийся
пар отделяется и конденсируется.
Перегонка основана на том, что смешанные жидкости имеют различную упругость пара (летучесть) при одинаковой температуре.
Перегонка основана на том, что смешанные жидкости имеют различную упругость пара (летучесть) при одинаковой температуре.
Слайд 18
Простейший вариант перегонки - выпарка, когда один из компонентов практически нелетуч.
Простая
перегонка (однократная, двукратная) применяется также при существенном различии в летучести, для предварительной очистки.
Наиболее полное разделение достигается при многократной перегонке и ректификации.
Наиболее полное разделение достигается при многократной перегонке и ректификации.
Слайд 19

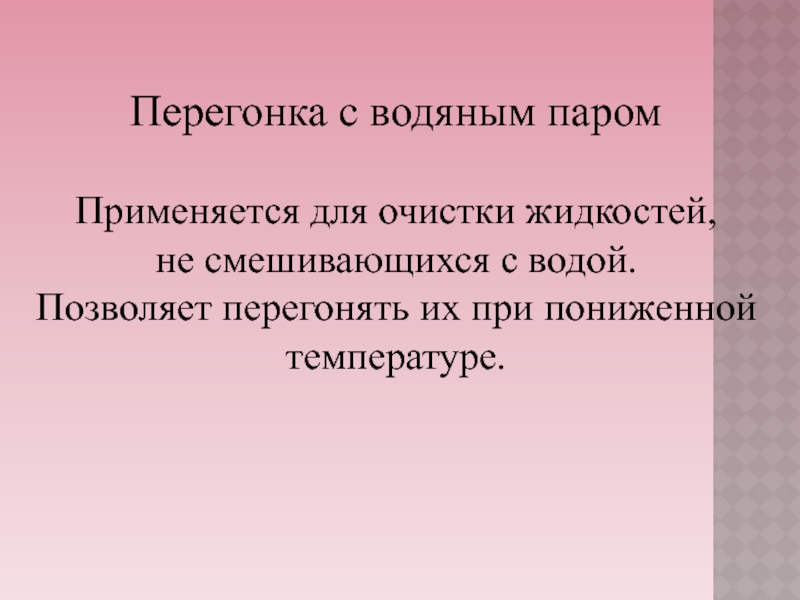

Перегонка с водяным паром
Применяется для очистки жидкостей,
не смешивающихся с водой.
Позволяет перегонять
их при пониженной температуре.
Слайд 20
Ректификация
Это многократная перегонка с частичным возвращением (движением) конденсата в обратном направлении.
Проводят
в ректификационных колоннах тарельчатого и насадочного типа. Режим - обычно непрерывный.
Разделяют нефтепродукты, воздух и другие газовые смеси (сжиженные), продукты оргсинтеза.
Разделяют нефтепродукты, воздух и другие газовые смеси (сжиженные), продукты оргсинтеза.
