Локальные компьютерные сети презентация

Содержание

Компьютерная сеть Компьютерная сеть – это система компьютеров, связанная каналами передачи информации.

Слайд 1Локальные компьютерные сети

Слайд 2Компьютерная сеть
Компьютерная сеть – это система компьютеров, связанная каналами передачи информации.

Слайд 3Схема передачи информации:
Важнейшая характеристика канала связи – его пропускная способность (скорость

передачи данных)

Слайд 4Виды сетей
Компьютерные сети
Локальные сети
Глобальные сети

Слайд 5Локальные сети
Локальная сеть — это объединение компьютеров, расположенных, на небольшом расстоянии друг

от друга.

Локальные сети позволяют:
 совместно использовать аппаратные ресурсы ;
совместно использовать программные ресурсы;
создавать и совместно использовать информационные ресурсы для работы пользователей над общими задачами;
централизовать усилия по информационной безопасности.

Слайд 6Что она делает?
Локальная компьютерная сеть объединяет несколько компьютеров в одном

помещении или в одном здании и даёт возможность пользователям совместно использовать ресурсы компьютера, а также подключенных к сети периферийных устройств (принтеров, плоттеров, дисков, модемов и др.).

Слайд 7Что она позволяет?
Быстрый обмен информацией;
Совместное использование принтеров и других периферийных устройств;
Одновременная

работа с документами;
Объединение компьютеров, установленных в одном помещении (например, школьный компьютерный класс, состоящий из 8-12 компьютеров) или в одном здании (например, в здании школы могут быть объединены в локальную сеть несколько десятков компьютеров)


Слайд 8передача информации между компьютерами;
совместный доступ к программам и данным, совместное

использование оборудования.

Единица измерения скорости передачи данных – бод (количество бит в секунду)

Максимальная скорость передачи информации в локальной сети может достигать 100 Мбит/с

Назначение локальных сетей:

Слайд 9Локальные сети
По способу связи компьютеров в локальной сети различают:
одноранговые сети;
сети с

выделенным сервером.

Слайд 10Сервер (сетевой хаб) – центральный компьютер, на котором установлено сетевое программное

обеспечение. Остальные компьютеры называются рабочими станциями, клиентами или абонентами сети. Такая сеть называется клиент-сервер.
Одноранговая сеть – сеть, в которой нет специального сервера.

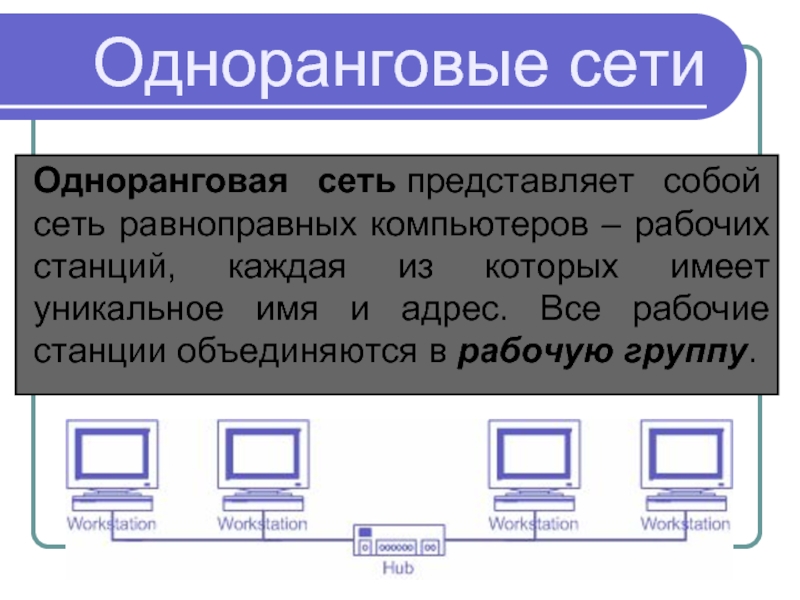

Слайд 11Одноранговые сети
Одноранговая сеть представляет собой сеть равноправных компьютеров – рабочих станций, каждая

из которых имеет уникальное имя и адрес. Все рабочие станции объединяются в рабочую группу.

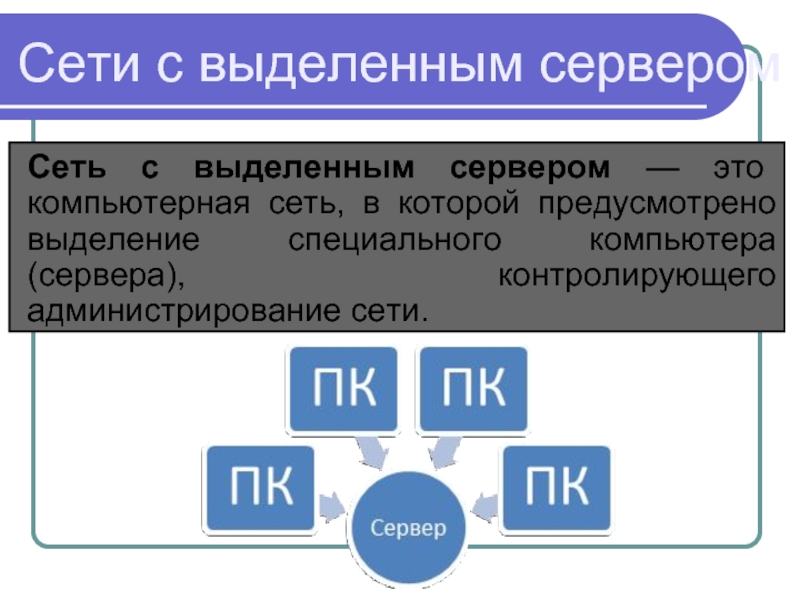

Слайд 12Сети с выделенным сервером
Сеть с выделенным сервером — это компьютерная сеть,

в которой предусмотрено выделение специального компьютера (сервера), контролирующего администрирование сети.

Слайд 13Сети с выделенным сервером
Сервер — это компьютер, предоставляющий свои ресурсы сетевым

пользователям. Он предназначен для быстрой обработки запросов от сетевых клиентов и управления защитой файлов и каталогов.

Слайд 14Администратор – человек, который отвечает за работу сети, ее исправность, за

права доступа пользователя.
Провайдер – организация, которая владеет сервером и предоставляет услуги по работе в сети.

Слайд 15Для соединения компьютеров между собой нужно:
сетевые платы для каждого компьютера;

соединительные кабели;

сетевое

программное обеспечение.

Слайд 16Аппаратное обеспечение сети
Каждый компьютер подключенный к локальной сети, должен иметь специальную

плату (сетевой адаптер).

Основной функцией сетевого адаптера является передача и прием информации из сети.

Слайд 17Сетевые платы:

Слайд 18Виды используемых кабелей:
витая пара;
коаксиальный кабель (состоит из центрального проводника, одножильного или

многожильного, и внешней экранирующей оплетки);
телефонный кабель;
оптоволоконный кабель (состоит из двух проводов, каждый из которых проводит световые волны в одном направлении).

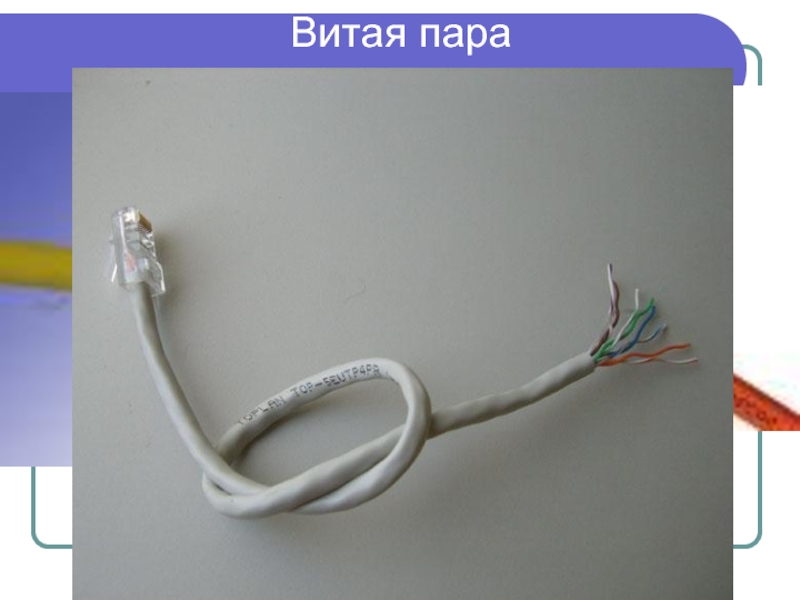

Слайд 19Витая пара

Слайд 20Коаксиальный кабель

Слайд 21Телефонный кабель

Слайд 22Оптоволоконный кабель

Слайд 23Небольшие локальные компьютерные сети
Все компьютеры обычно равноправны, то есть пользователи самостоятельно

решают, какие ресурсы своего компьютера (диски, каталоги, файлы) сделать общедоступными по сети. Такие сети называются одноранговыми.

Слайд 24Небольшие локальные компьютерные сети
Если подключено более 10 компьютеров, одноранговая сеть может

оказаться недостаточно производительной.

Слайд 25Как решить эту проблему?
Для увеличения производительности, а также в целях обеспечения

большей надёжности при хранении информации в сети некоторые компьютеры специально выделяются для хранения файлов и программных приложений.
Такие компьютеры называются серверами, а локальная сеть – сетью на основе сервера.

Слайд 26Аппаратное обеспечение сети
Основной функцией сетевого адаптера является передача и приём информации

из сети.
Наиболее часто используются сетевые адаптеры типа EtherNet, которые могут объединять в сеть компьютеры различных аппаратных и программных платформ (IBM-совместимые, Macintosh, Unix-компьютеры.

Слайд 27Как производится соединение компьютеров между собой?
С помощью кабелей различных типов (коаксиального,

витой пары, оптоволоконного).
Для подключения к локальной сети портативных компьютеров часто используется беспроводное подключение, при котором передача данных осуществляется с помощью электромагнитных волн.

Слайд 28Топология
Топология сети – геометрическая форма и физическое расположение компьютеров по отношению

к друг другу.

Различают три основных вида топологии:
1) Шина
2) Звезда
3) Кольцо

Слайд 29Топология сети
Это способ соединения компьютеров в сети.

Древовидная
Сервер

Слайд 30Топология ШИНА
Топологию «шина» часто называют «линейной шиной»
В ней используется один кабель,

именуемый магистралью, вдоль которого подключены все компьютеры сети.

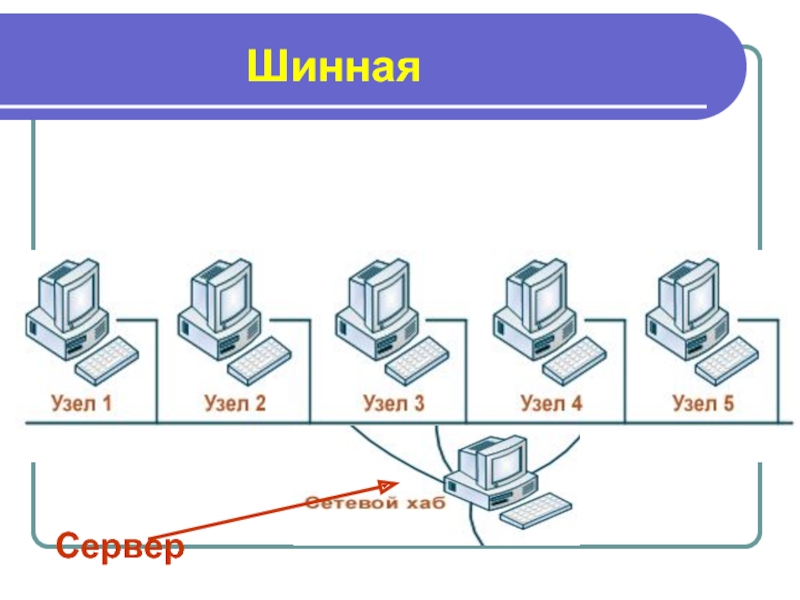

Слайд 31Шинная
Сервер

Слайд 32Топология ЗВЕЗДА
Все компьютеры с помощью сегментов кабеля подключаются к центральному компоненту,

именуемому концентратором (hub). Сигналы от передающего компьютера поступают через концентратор ко всем остальным.

Слайд 33Звезда
Сервер

Слайд 34Топология КОЛЬЦО
Компьютеры подключаются к кабелю, замкнутому в кольцо.

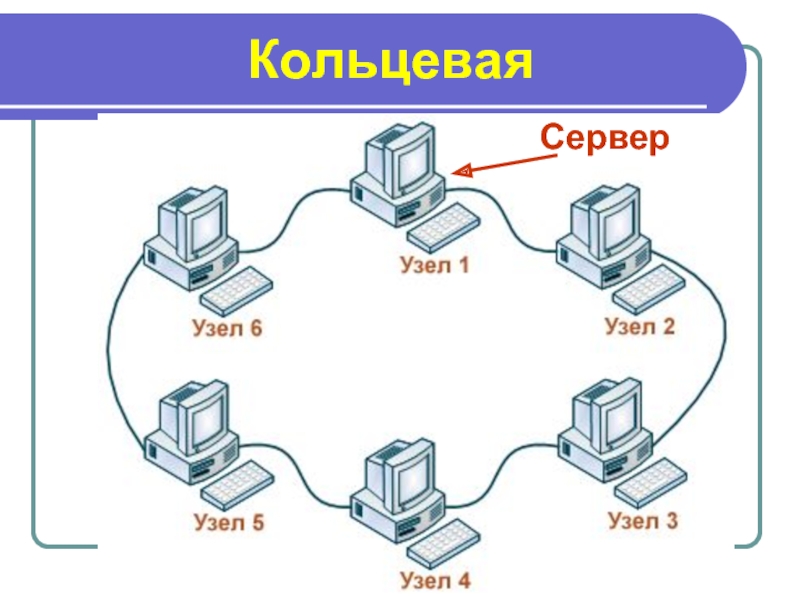

Слайд 35Кольцевая
Сервер

Слайд 37Глобальные сети
Глобальная сеть – это система связанных между собой локальных сетей

и компьютеров отдельных пользователей.

Интернет – это глобальная компьютерная сеть, соединяющая отдельные сети.

Слайд 38Адресация в Интернет
Для того, чтобы компьютеры в сети «могли найти

друг друга» надо знать их уникальный Интернет - адрес.

Существуют два
равноценных
формата адресов:

IP – адрес
DNS - адрес.

Слайд 39IP - адрес
IP - адрес состоит из четырех блоков цифр, разделенных

точками. Он может иметь такой вид:  84.42.63.1

Каждый блок может содержать число от 0 до 255. Благодаря такой организации можно получить свыше четырех миллиардов возможных адресов.

Слайд 40Доменные имена
Доменная система имён ставит в соответствие числовому IP-адресу

компьютера уникальные доменное имя.

Доменная система имён имеет иерархическую структуру:
домены верхнего уровня (географические и административные.)
домены второго уровня
домены третьего уровня.

Доменное имя сервера Интернета состоит из последовательности имён домена верхнего уровня, домена второго уровня и собственно имени компьютера.
