Логические основы компьютера презентация
Содержание
- 1. Логические основы компьютера
- 2. Логическая схема компьютера Логические элементы компьютера Составление логических схем Вопросы:
- 3. Состоит из логических элементов и отображает процесс вычисления логической формулы. Логическая схема
- 4. Логический элемент И – конъюнктор (логическое умножение)
- 5. Коньюнктор – два последовательно соединенных переключателя в
- 6. Дизъюнктор – два параллельно соединенных переключателя в
- 7. Инвертор – переключатель ставится параллельно к участку
- 8. Любая сложная логическая функция, представленная в нормальной

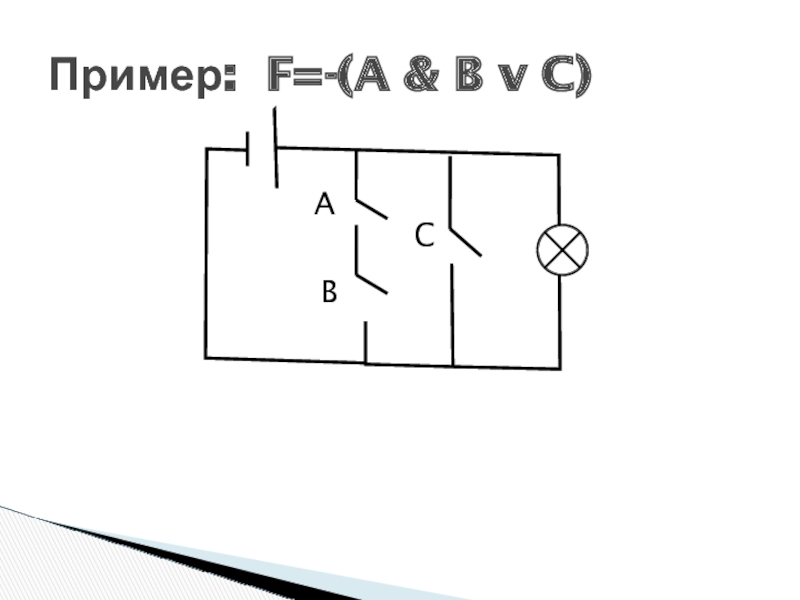

- 9. Пример: F=-(A & B v C) A B C
- 10. Коммутаторы телефонных станций (для соединения между собой
- 11. К электромагниту при протекании тока через его

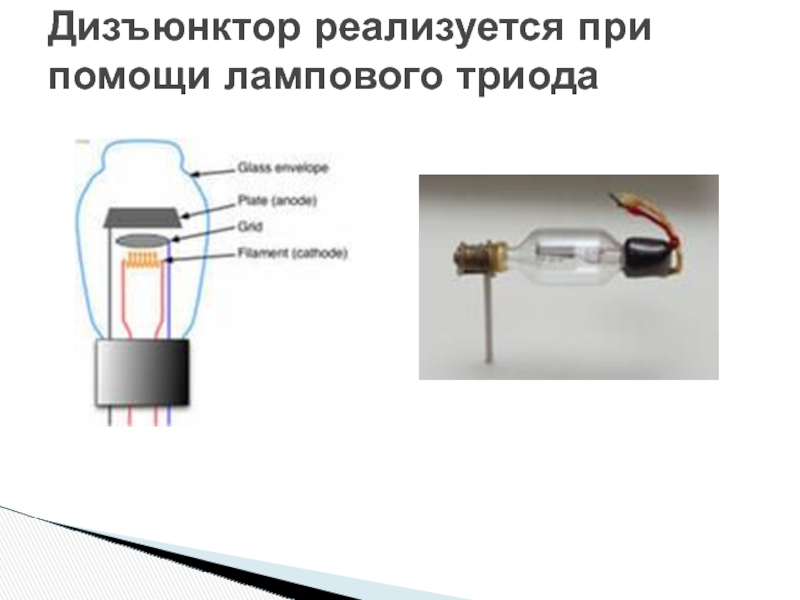

- 12. Дизъюнктор реализуется при помощи лампового триода
- 13. Инвертор реализуется на основе полупроводниковых приборов: транзисторов, микросхем
- 14. Напишите логическую формулу, которую реализует следующая переключательная схема: А С В
- 15. А & B & C & D

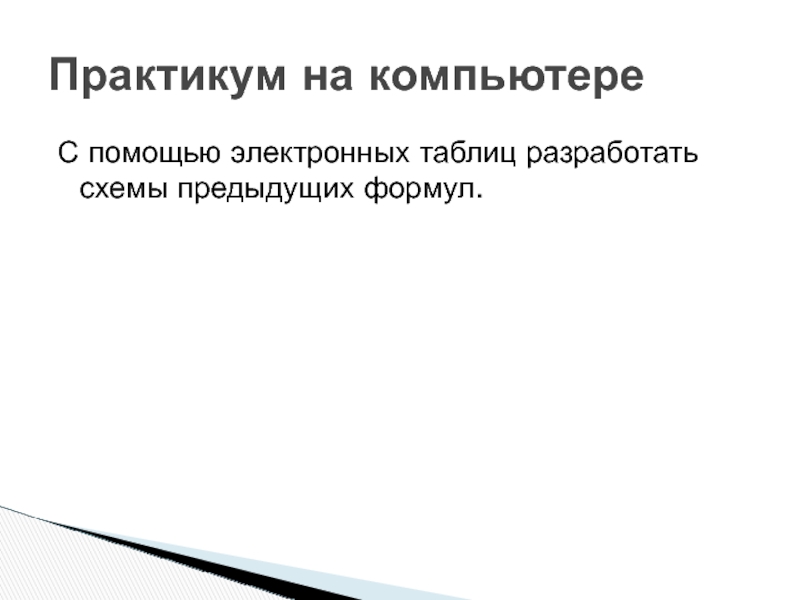

- 16. С помощью электронных таблиц разработать схемы предыдущих формул. Практикум на компьютере

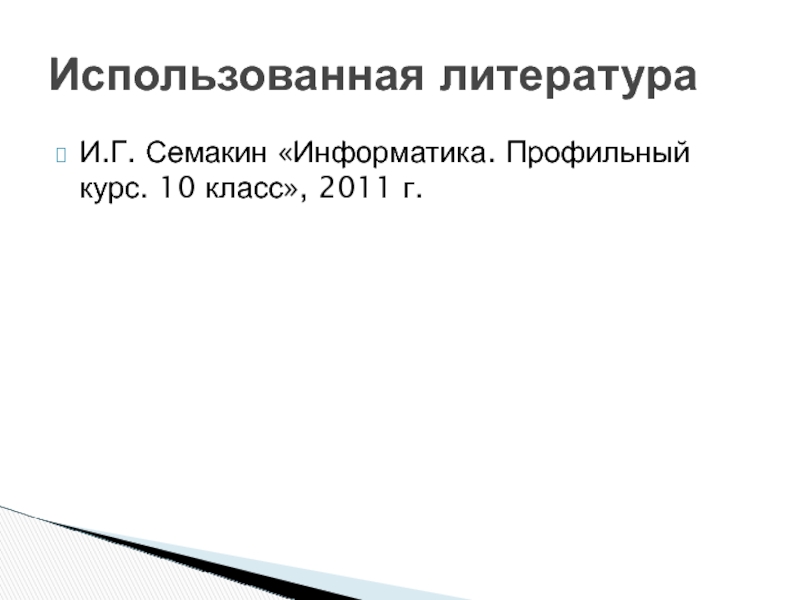

- 17. И.Г. Семакин «Информатика. Профильный курс. 10 класс», 2011 г. Использованная литература

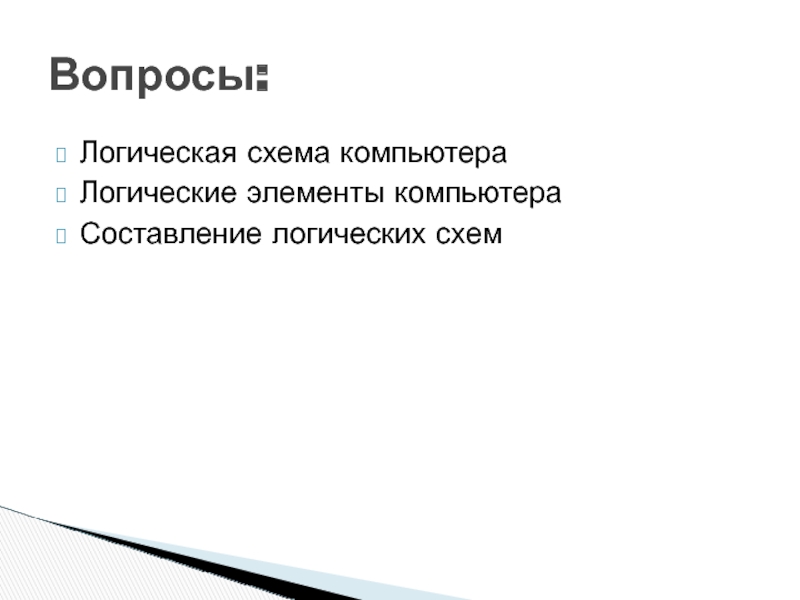

Логическая схема компьютера Логические элементы компьютера Составление логических схем Вопросы:

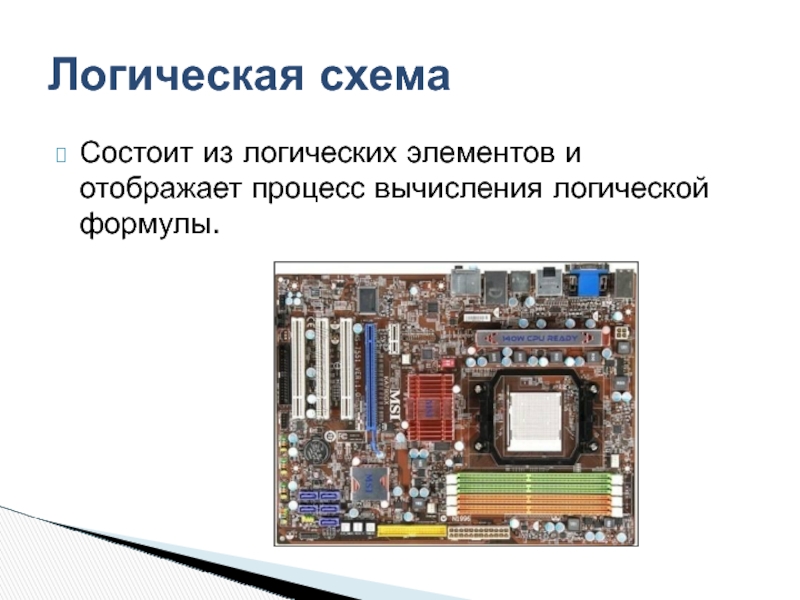

Слайд 3Состоит из логических элементов и отображает процесс вычисления логической формулы.
Логическая схема

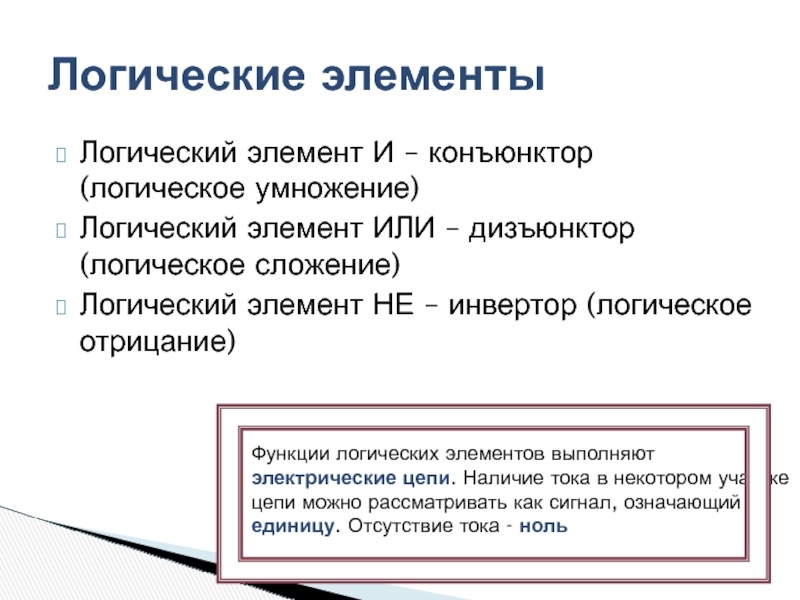

Слайд 4Логический элемент И – конъюнктор (логическое умножение)
Логический элемент ИЛИ – дизъюнктор
(логическое сложение)
Логический элемент НЕ – инвертор (логическое отрицание)
Логический элемент НЕ – инвертор (логическое отрицание)
Логические элементы
Функции логических элементов выполняют электрические цепи. Наличие тока в некотором участке цепи можно рассматривать как сигнал, означающий единицу. Отсутствие тока - ноль

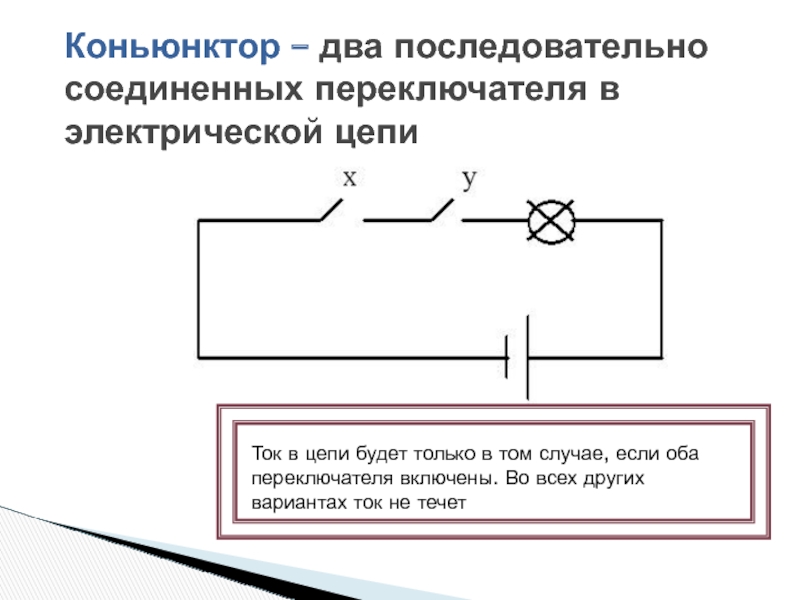

Слайд 5Коньюнктор – два последовательно соединенных переключателя в электрической цепи
Ток в цепи
будет только в том случае, если оба переключателя включены. Во всех других вариантах ток не течет

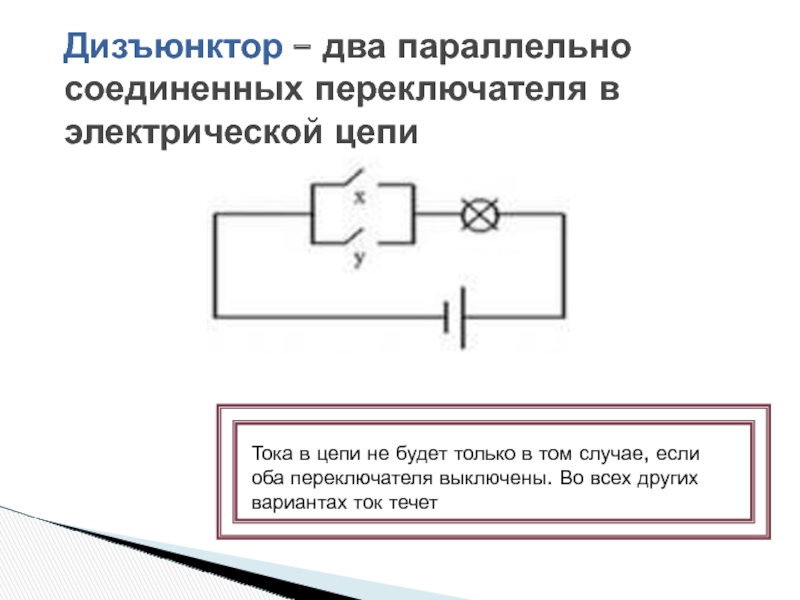

Слайд 6Дизъюнктор – два параллельно соединенных переключателя в электрической цепи
Тока в цепи
не будет только в том случае, если оба переключателя выключены. Во всех других вариантах ток течет
Слайд 7Инвертор – переключатель ставится параллельно к участку цепи, на котором установлена
лампочка
Ток пойдет если переключатель разомкнут, и не пойдет – если замкнут

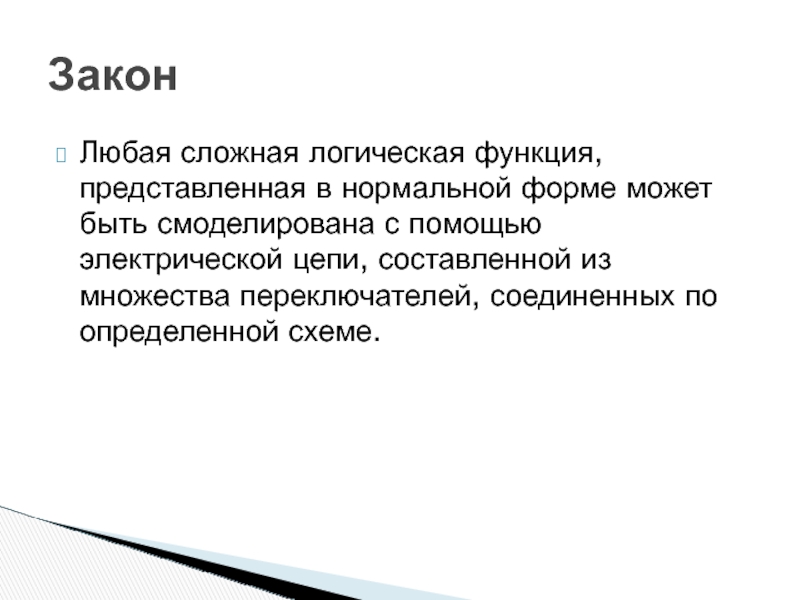

Слайд 8Любая сложная логическая функция, представленная в нормальной форме может быть смоделирована
с помощью электрической цепи, составленной из множества переключателей, соединенных по определенной схеме.
Закон

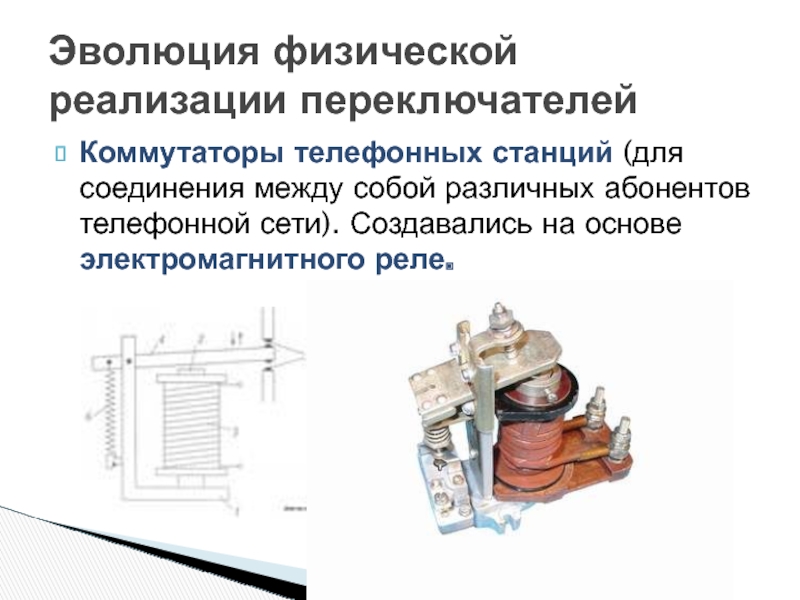

Слайд 10Коммутаторы телефонных станций (для соединения между собой различных абонентов телефонной сети).
Создавались на основе электромагнитного реле.
Эволюция физической реализации переключателей

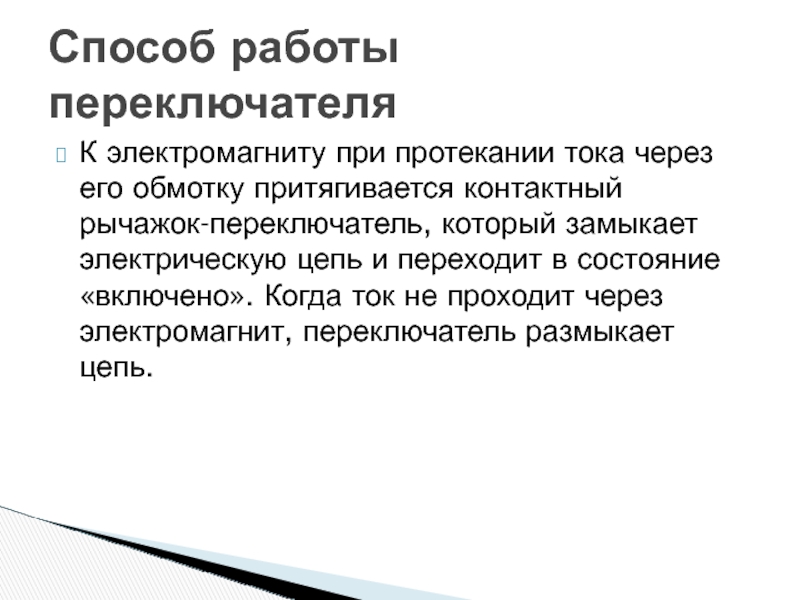

Слайд 11К электромагниту при протекании тока через его обмотку притягивается контактный рычажок-переключатель,
который замыкает электрическую цепь и переходит в состояние «включено». Когда ток не проходит через электромагнит, переключатель размыкает цепь.
Способ работы переключателя

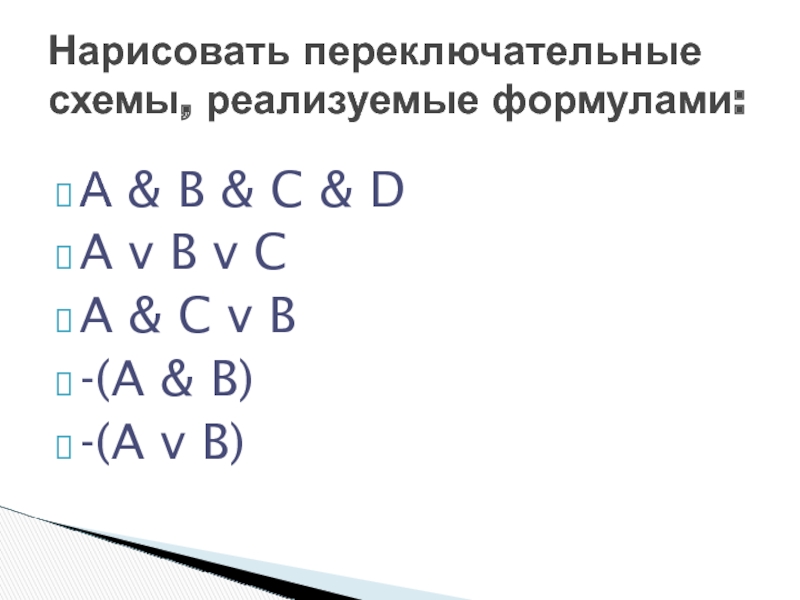

Слайд 15А & B & C & D
A v B v C
A
& C v B
-(A & B)
-(A v B)
-(A & B)
-(A v B)
Нарисовать переключательные схемы, реализуемые формулами:
