ответы на следующие вопросы:
■ Какие возможны типы и категории кабельных соединений?
■ Какие существуют типы разъемов (коннекторов)?
■ Какие возможны типы беспроводных сетей?
■ Какие устройства отвечают за связь компьютеров
с сетью?
■ В чем сходство и различие таких устройств связи, как концентраторы, мосты, коммутаторы и шлюзы?
■ Какие существуют стеки протоколов?
- Главная
- Разное
- Дизайн
- Бизнес и предпринимательство
- Аналитика
- Образование
- Развлечения
- Красота и здоровье
- Финансы
- Государство
- Путешествия
- Спорт
- Недвижимость
- Армия
- Графика
- Культурология
- Еда и кулинария
- Лингвистика
- Английский язык
- Астрономия
- Алгебра
- Биология
- География
- Детские презентации
- Информатика
- История
- Литература
- Маркетинг
- Математика
- Медицина
- Менеджмент
- Музыка
- МХК
- Немецкий язык
- ОБЖ
- Обществознание
- Окружающий мир
- Педагогика
- Русский язык
- Технология
- Физика
- Философия
- Химия
- Шаблоны, картинки для презентаций
- Экология
- Экономика
- Юриспруденция
Линии связи. Устройства связи. Стек протоколов презентация
Содержание
- 1. Линии связи. Устройства связи. Стек протоколов
- 2. Кабельные соединения коаксиальный кабель (coaxial cable);

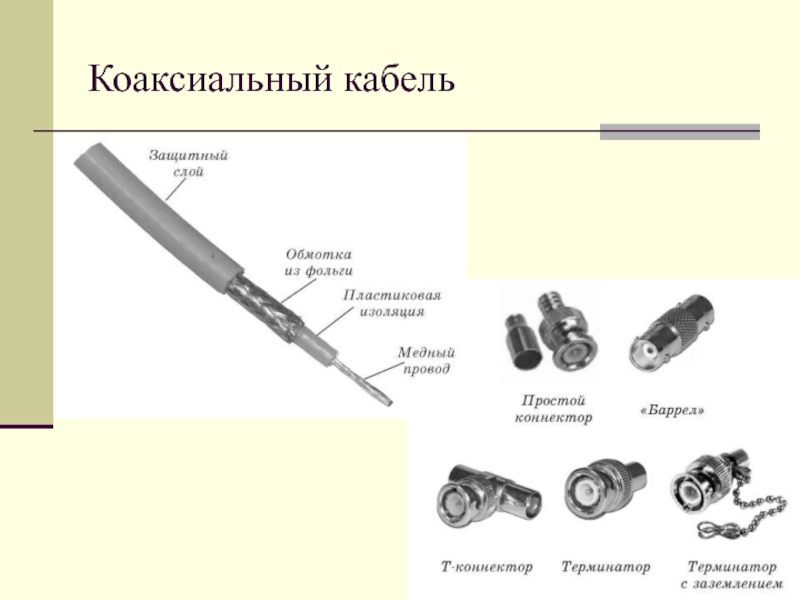

- 3. Коаксиальный кабель

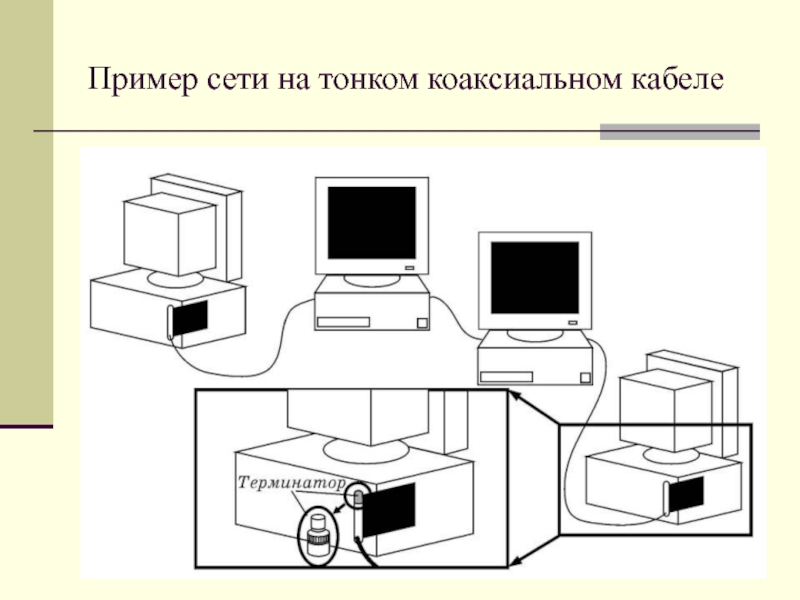

- 4. Пример сети на тонком коаксиальном кабеле
- 5. Витая пара
- 6. Категории кабеля «витая пара» 3 категория -

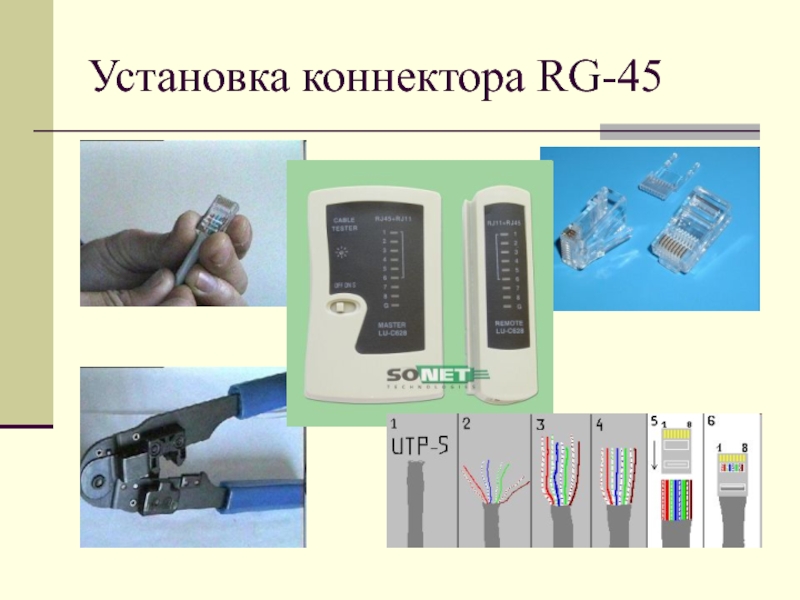

- 7. Установка коннектора RG-45
- 8. Оптоволоконный кабель одномодовый (single-mode) диаметр волокна 9-10
- 9. Кабель-каналы

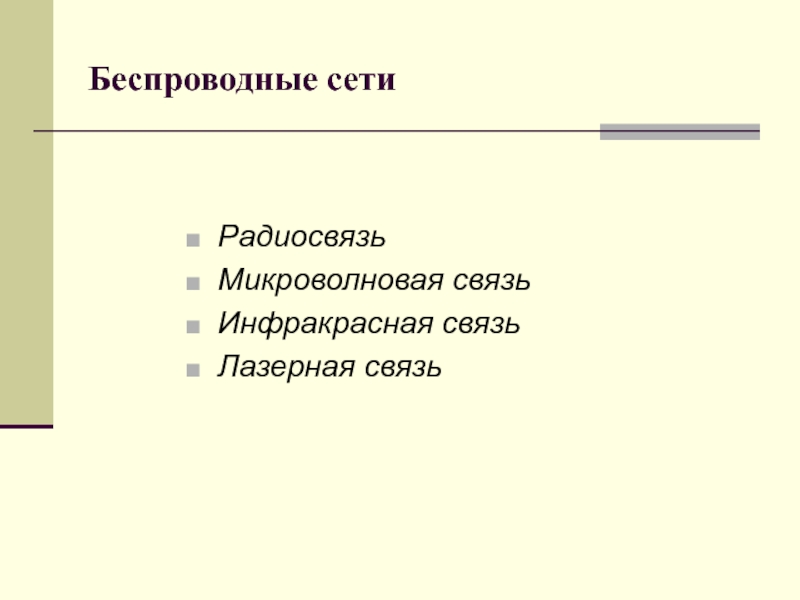

- 10. Беспроводные сети Радиосвязь Микроволновая связь Инфракрасная связь Лазерная связь
- 11. Устройства cвязи
- 12. Сетевые адаптеры

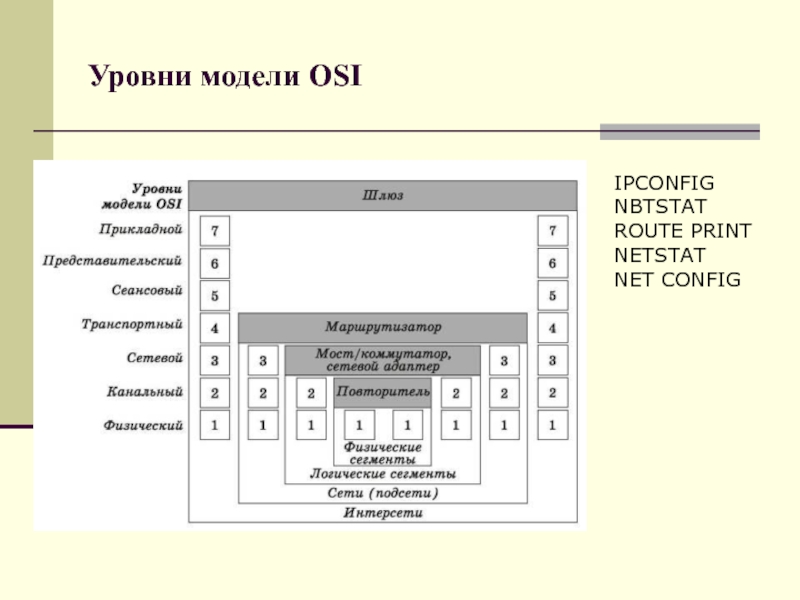

- 13. Уровни модели OSI IPCONFIG NBTSTAT ROUTE PRINT NETSTAT NET CONFIG
- 14. Концентратор (повторитель, hub, репитер, repeater)
- 15. Мосты и коммутаторы (bridge, switch) Коммутаторы формируют «область широковещания» (Broadcast Domain)
- 16. Маршрутизаторы (router) Маршрутизаторы служат в сетях границами доменов коллизий и широковещаний.
- 17. Шлюзы (gate, gateway) под шлюзом подразумевается устройство,
- 18. Стек протоколов
- 19. NetBEUI реализует поддержку сетевого, транспортного и
- 20. IPX/SPX разработан фирмой Novell для ОС NetWare
- 21. TCP/IP проект ARPANet удобная система сетевой адресации возможность фрагментации пакетов небольшое количество широковещательных сообщений
- 22. Протоколы прикладного уровня стека TCP/IP . www.sgppk.ru

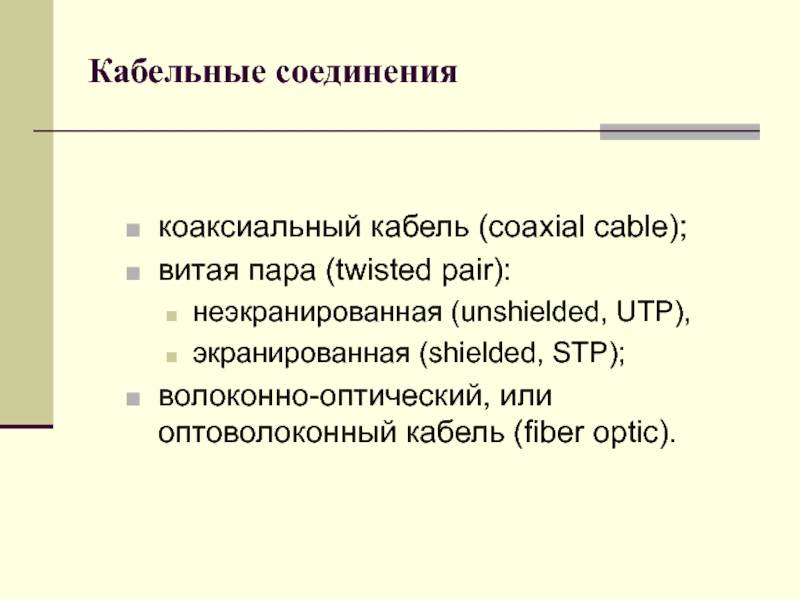

Кабельные соединения коаксиальный кабель (coaxial cable); витая пара (twisted pair): неэкранированная (unshielded, UTP), экранированная (shielded, STP); волоконно-оптический, или оптоволоконный кабель (fiber optic).
Слайд 2Кабельные соединения
коаксиальный кабель (coaxial cable);
витая пара (twisted pair):
неэкранированная (unshielded, UTP),
экранированная
(shielded, STP);
волоконно-оптический, или оптоволоконный кабель (fiber optic).
волоконно-оптический, или оптоволоконный кабель (fiber optic).
Слайд 6Категории кабеля «витая пара»
3 категория - 2-парный кабель. Token Ring и
Ethernet. Скорость до 10 Мбит/с.
5 категория - 4-парный кабель в экране или без. Скорость до 100 Мбит/с при использовании двух пар (Fast Ethernet) и до 1000 Мбит/с — при использовании четырех пар (Gigabit Ethernet).
6 категория - 4-парный кабель (экранированный или неэкранированный). Скорость до 10000 Мбит/с (10 Gigabit Ethernet) на частотах до 200 МГц. В кабелях категории 6е предельная частота передачи увеличена до 500 МГц.
5 категория - 4-парный кабель в экране или без. Скорость до 100 Мбит/с при использовании двух пар (Fast Ethernet) и до 1000 Мбит/с — при использовании четырех пар (Gigabit Ethernet).
6 категория - 4-парный кабель (экранированный или неэкранированный). Скорость до 10000 Мбит/с (10 Gigabit Ethernet) на частотах до 200 МГц. В кабелях категории 6е предельная частота передачи увеличена до 500 МГц.
Слайд 8Оптоволоконный кабель
одномодовый (single-mode) диаметр волокна 9-10 мкм, лазерные трансиверы с длиной
волны 1,3 мкм многомодовый (multi-mode) - диаметр волокна 50 или 62,5 мкм, светодиодные трансиверы с длиной волны 0,85 мкм
Слайд 14Концентратор (повторитель, hub, репитер, repeater)
Концентраторы формируют «область столкновений» (Collision Domain)
Домен коллизий

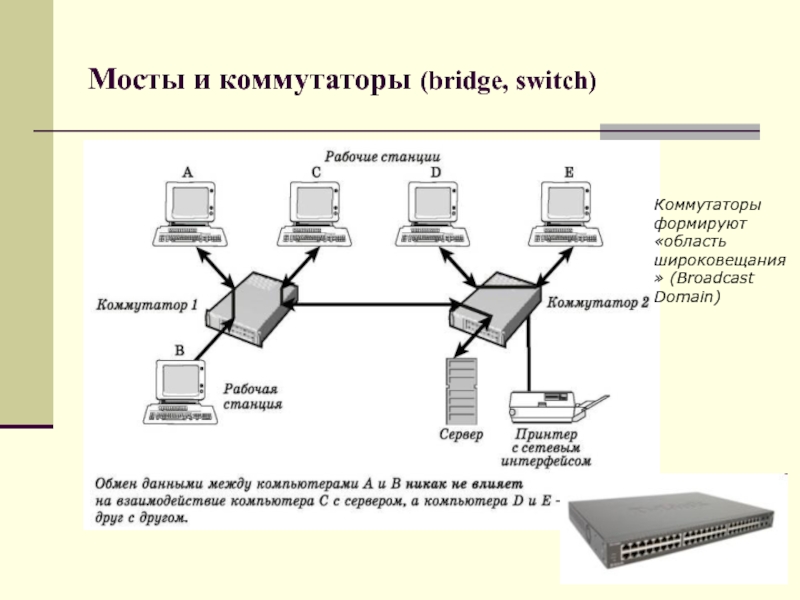

Слайд 15Мосты и коммутаторы (bridge, switch)
Коммутаторы формируют «область широковещания» (Broadcast Domain)

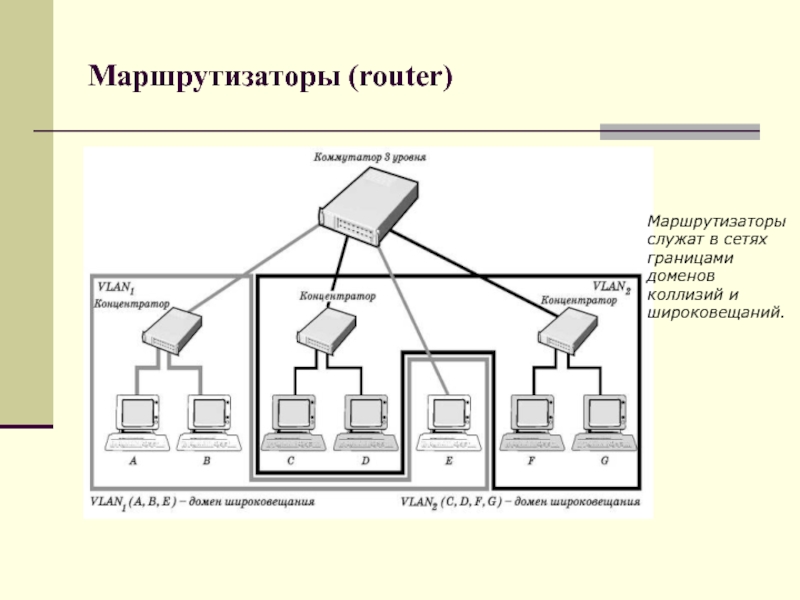

Слайд 16Маршрутизаторы (router)
Маршрутизаторы служат в сетях границами доменов коллизий и широковещаний.
Слайд 17Шлюзы (gate, gateway)
под шлюзом подразумевается устройство, соединяющее разные сетевые архитектуры (пример:
шлюз из Ethernet в Token Ring).
Слайд 19NetBEUI
реализует поддержку сетевого, транспортного и сеансового уровней
эффективен в средних
по размерам сетях (до 200 компьютеров
отсутствует поддержка маршрутизации
отсутствует поддержка маршрутизации
Слайд 20IPX/SPX
разработан фирмой Novell для ОС NetWare
протокол IPX реализует функции сетевого уровня
протокол
SPX реализует функции транспортного уровня
небольшой и быстрый протокол
поддерживается маршрутизация
интенсивно использует широковещательные сообщения
небольшой и быстрый протокол
поддерживается маршрутизация
интенсивно использует широковещательные сообщения

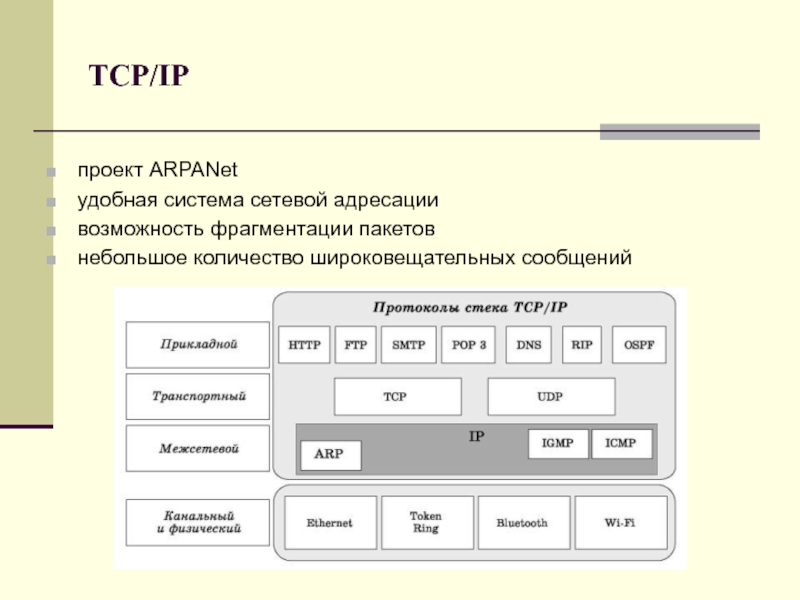

Слайд 21TCP/IP
проект ARPANet
удобная система сетевой адресации
возможность фрагментации пакетов
небольшое количество широковещательных сообщений
