Слайд 1
Текст слайда:

Лекция 8

Резистивная и вихревая модели Джозефсоновского перехода


Слайд 2
Текст слайда:

Влияние флуктуаций на ВАХ (If)


При Т=0 ВАХ в СВЧ поле


1) Резкость Ic.
2) Резкость и вертикальность ступенек


Слайд 3
Текст слайда:

Влияние флуктуаций на ВАХ (If)


При Т≠0 размытие ступенек (и Ic)


Здесь γ=ħIc/2ekT – отношением энергии связи Дж. перехода (ħIc/2e) и тепловой энергии (kT)


Слайд 4
Текст слайда:

Влияние флуктуаций на ВАХ (If)


Аналогично для ступенек



Слайд 5
Текст слайда:

Вихревая модель слабой связи




Слайд 6
Текст слайда:

Вихри в Джозефсоновских переходах и мостиках


Мостик



Слайд 7
Текст слайда:

Вихри в Джозефсоновских переходах и мостиках


Мостик


В СП 2-го рода ξ•λL, т.е. мостики – СП 2-го рода.
Здесь ξ-длина когерентности, λL-глубина проникновения поля (Лондоновская).

Т.е. в области вихря, где Δ≠0, Н≠0, а значит, возникает экранирующий (незатухающий) ток.

Вихрь несет квант потока Фо


Слайд 8
Текст слайда:

Вихри в Джозефсоновских переходах и мостиках


Пример симметричного вихря от тока
(это нетипичная ситуация – вихрь и антивихрь)



Слайд 9
Текст слайда:

Вихри в Джозефсоновских переходах и мостиках


Вихри в СП 2-го рода отталкиваются друг от друга и от берегов. Тоже происходит и в мостике (для несимметричных вихрей)


Поэтому в коротком мостике (одиночный вихрь) вихрь располагается в центре между берегами


Слайд 10
Текст слайда:

Вихри в Джозефсоновских переходах и мостиках


В более высоких полях будет строчка (или цепочка) вихрей (отталкивание друг от друга)



Слайд 11
Текст слайда:

Вихри в Джозефсоновских переходах и мостиках


Наконец, в еще более высоких полях может образовываться решетка вихрей (в «идеальном» кристалле)



Слайд 12
Текст слайда:

Вихри в Джозефсоновских переходах и мостиках

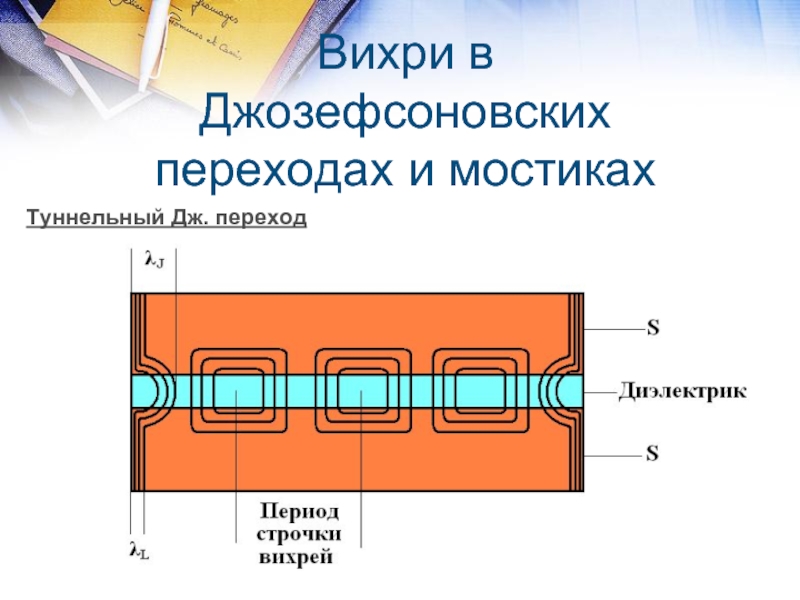

Туннельный Дж. переход



Слайд 13
Текст слайда:

Вихри в Джозефсоновских переходах и мостиках


Может быть и «Мейснеровское» состояние (без вихрей) при H



Слайд 14
Текст слайда:

Вихри в Джозефсоновских переходах и мостиках


Под влиянием рабочего тока вихрь (и строчка вихрей) движется поперек тока из-за действия силы Лоренца
Fл~(e/c)[v x B]~[I x B]



Слайд 15
Текст слайда:

Вихревая модель Асламазова-Ларкина




Слайд 16
Текст слайда:

Вихри в Джозефсоновских переходах и мостиках


При I≥Ic




Слайд 17
Текст слайда:

Вихри в Джозефсоновских переходах и мостиках


Действительно, рассмотрим картину мостика с движущимися вихрями



Полная площадь мостика Sполн=L·w. Изменение площади, занимаемой вихрями ΔS=s=vLΔt. Т.е. ΔN/N=s/S=vLΔt/w.
Откуда и следует (В)


Слайд 18
Текст слайда:

Вихри в Джозефсоновских переходах и мостиках


Из (А) и (В) следует:
V~N·vL, N~Ф/Фо~H~I (поле Н создается своим током I).
Но vL~FЛ (сила Лоренца), т.е. силе, действующей на вихрь со стороны тока I.
FЛ=(e/c)[IxHc*],
где Hc*-эффективное поле внутри вихря.
При данной температуре Hc*=Const.
Т.е. vL~FЛ~I. Откуда V~I2




Слайд 19
Текст слайда:

ВАХ в СВЧ поле





Слайд 20
Текст слайда:

Появление ступенек тока




Цепочка движется (поперек тока) со скоростью vL под влиянием силы Лоренца.
Тогда характерная частота процесса (круговая) будет
Ω=2πvL/a. (6.1)
С такой частотой вихри пересекают границу мостика (a/vL-период пересечения вихрями границы мостика)


Слайд 21
Текст слайда:

Появление ступенек тока




Появление ступенек тока


Слайд 22
Текст слайда:

Появление ступенек тока




Изменение площади, занимаемой вихрями за время Δt равно ΔS=vL·a·Δt. Изменение магнитного потока ΔФ=В·ΔS=В·vL·a·Δt. Откуда

Подставим это выражение в (6.1)


Слайд 23
Текст слайда:

Появление ступенек тока




Но а2В=Фо=hc/2e, т.к. а2-это площадь, приходящаяся на 1 вихрь, а в нем один квант потока Фо

(6.2)

(6.3)

При резонансе частоты внешнего СВЧ поля ω с частотой движения вихрей Ω возникают особенности на ВАХ


Слайд 24
Текст слайда:

ВАХ в СВЧ поле





Слайд 25
Текст слайда:

Определение параметров вихревого движения




Время движения вихрей

Если в мостике помещается всего один вихрь, то

τ=2π/Ω=πħ/e


где - среднее напряжение на мостике

Если в мостике цепочка вихрей (период «а»),то время движения

τa=τ⋅w/a=πħw/ea

где w – ширина мостика


Слайд 26
Текст слайда:

Определение параметров вихревого движения




Скорость движения вихрей

Для одного вихря в мостике

v=w/τ=we /πħ


Коэффициент вязкости движения вихрей

Сила Лоренца, действующая на вихрь из-за наличия тока
Fл=η⋅v

Здесь v – скорость движения вихря, η – коэффициент вязкости движения вихря


η=


Слайд 27
Текст слайда:

Определение параметров вихревого движения




характерное напряжение

Vo=RdIc.
Здесь Ic-критток, Rd-динамическое сопротивление вблизи Iс.
Величина Rd=dV/dI – характеризует наклон ВАХ в точке V=0


Собственная характерная частота:

υ=2eVo/ħ=2eRdIc/ħ
