Лекция 1 презентация

- отрасль экономики Российской Федерации, включающая в себя комплекс экономических отношений, возникающих в процессе производства, передачи электрической энергии, оперативно-диспетчерского управления в электроэнергетике, сбыта и потребления электрической энергии с использованием производственных и иных имущественных объектов, принадлежащих на праве собственности или на ином предусмотренном федеральными законами основании субъектам электроэнергетики или иным лицам. Электроэнергетика является основой функционирования экономики и жизнеобеспечения.

можно передавать по проводам на огромные расстояния со сравнительно малыми потерями и удобно распределять между потребителями.
Электрическая энергия может принимать следующие формы: механическую, внутреннюю (нагревание тел), энергию света и т. д.

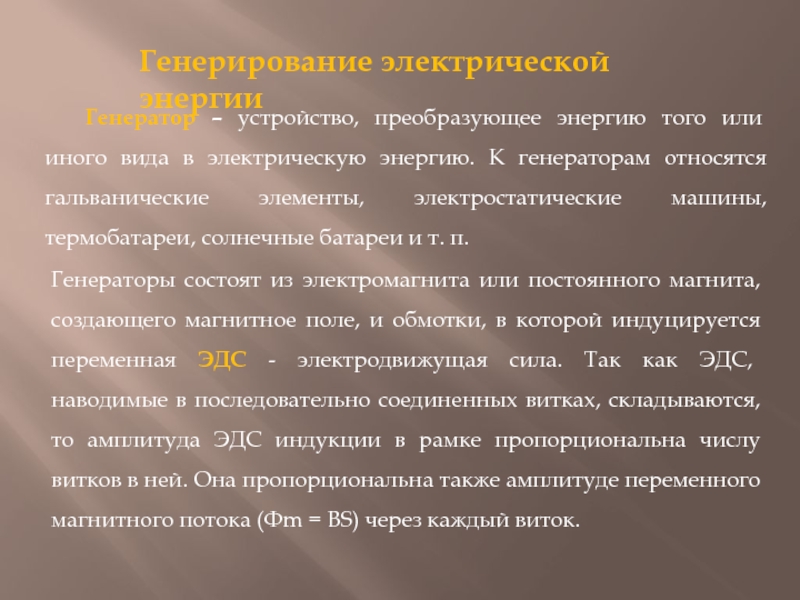

вида в электрическую энергию. К генераторам относятся гальванические элементы, электростатические машины, термобатареи, солнечные батареи и т. п.

Генераторы состоят из электромагнита или постоянного магнита, создающего магнитное поле, и обмотки, в которой индуцируется переменная ЭДС - электродвижущая сила. Так как ЭДС, наводимые в последовательно соединенных витках, складываются, то амплитуда ЭДС индукции в рамке пропорциональна числу витков в ней. Она пропорциональна также амплитуде переменного магнитного потока (Фm = BS) через каждый виток.

тока следующий. Для получения большого магнитного потока в генераторах применяют специальную магнитную систему, состоящую из двух сердечников, сделанных из электротехнической стали. Обмотки, создающие магнитное поле, размещены в пазах одного из сердечников, а обмотки, в которых индуцируется ЭДС, - в пазах другого. Один из сердечников (обычно внутренний) вместе со своей обмоткой вращается вокруг горизонтальной или вертикальной оси. Поэтому он называется ротором. Неподвижный сердечник с его обмоткой называют статором. Зазор между сердечниками статора и ротора делают как можно меньшим для увеличения потока магнитной индукции.

при сжигании топлива. Основными видами топлива для тепловой электростанции являются природные ресурсы - газ, мазут, реже уголь и торф. Разновидностью тепловой электростанции (ТЭС) является теплоэнергоцентраль (ТЭЦ) - тепловая электростанция, вырабатывающая не только электроэнергию, но и тепло.
Конденсационная электростанция (КЭС) – тепловая электростанция, производящая только электрическую энергию, своим названием этот тип электростанций обязан особенностям принципа работы.

и генератор преобразовывают энергию воды в механическую энергию, а затем - в электроэнергию.

Мощность гидроэлектростанции определяется, прежде всего, по функции двух переменных: (1) расход воды, выраженный в кубических метрах в секунду (м3/с), и (2) гидростатический напор, который является разностью высот между начальной и конечной точкой падения воды.

холодного состояния составляет 30-40 мин), низкими удельными капиталовложениями (80—120 руб/кВт) и относительно высоким удельным расходом топлива [0,45—0,55 кг/(кВт-ч)]. В основном ГТЭС предназначаются для работы в пиковой части графика нагрузки и несения резервных функций. Перспективным направлением является создание газотурбинных электростанций с подземными воздухоаккумуляторами разделение процессов сжатия воздуха с помощью компрессоров и его использования в газовой турбине при сжигании жидкого или газообразного топлива позволяет при одном и том же расходе газотурбинного топлива в 3 раза увеличить мощность установки.
Газовые турбины могут применяться также в комбинации с паровыми, образуя парогазовые установки, обладающие более высоким КПД, чем паротурбинные и газотурбинные установки в отдельности. Применяются два типа ПГУ: со сбросом уходящих газов газовой турбины в паровой котел и с высоконапорным парогенератором (ВПГ), пар из которого поступает в паровую турбину, а уходящие газы — в газовую турбину. Возможно также использование уходящих газов ГТЭС для целей теплоснабжения.

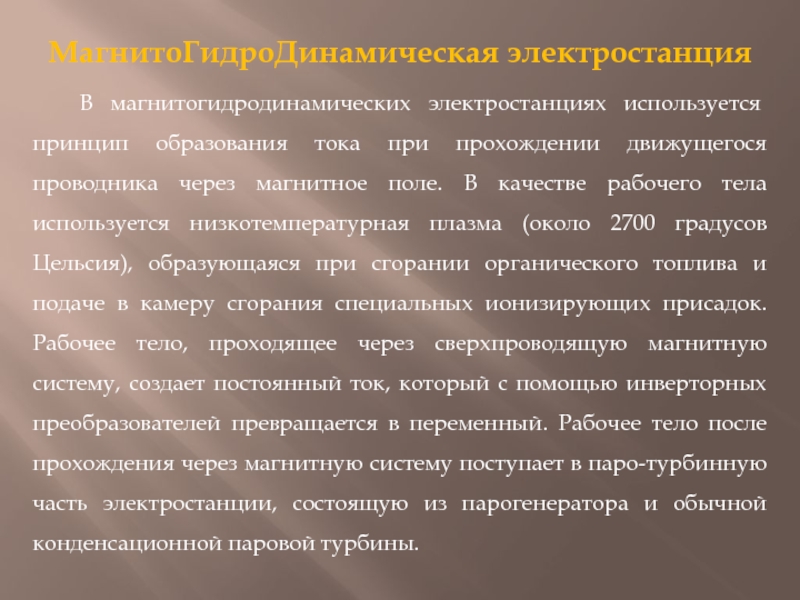

прохождении движущегося проводника через магнитное поле. В качестве рабочего тела используется низкотемпературная плазма (около 2700 градусов Цельсия), образующаяся при сгорании органического топлива и подаче в камеру сгорания специальных ионизирующих присадок. Рабочее тело, проходящее через сверхпроводящую магнитную систему, создает постоянный ток, который с помощью инверторных преобразователей превращается в переменный. Рабочее тело после прохождения через магнитную систему поступает в паро-турбинную часть электростанции, состоящую из парогенератора и обычной конденсационной паровой турбины.

ТЭЦ, но используют для парообразования энергию, получающуюся при радиоактивной распаде. В качестве топлива используется обогащенная руда урана.

в поддержании непрерывной реакции расщепления, которая не должна переходить в ядерный взрыв.
Ядерное топливо - руда, содержащая 3% урана 235; ею заполняются длинные стальные трубки - тепловыделяющие элементы (ТВЭЛы). Если много ТВЭЛов разместить поблизости друг от друга, то начнется реакция расщепления. Чтобы реакцию можно было контролировать, между ТВЭЛами вставляют регулирующие стержни; выдвигая и вдвигая их, можно управлять интенсивностью распада урана-235. Комплекс неподвижных ТВЭЛов и подвижных регуляторов и есть ядерные реактор. Тепло, выделяемое реактором, используется для кипячения воды и получения пара, который приводит в движение турбину атомной электростанции, вырабатывающую электричество.

практически так же, как и из других источников.
Термодинамический преобразователь солнечной электростанции должен содержать следующие компоненты:
а)     систему улавливания падающей радиации;
б)     приемную систему, преобразующую энергию солнечного излучения в тепло, которое передается теплоносителю;
в)  систему переноса теплоносителя от приемника к аккумулятору или к одному или нескольким теплообменникам, в которых нагревается рабочее тело;
г)     тепловой аккумулятор;
д)     теплообменники, образующие горячий и холодный источники тепловой машины.

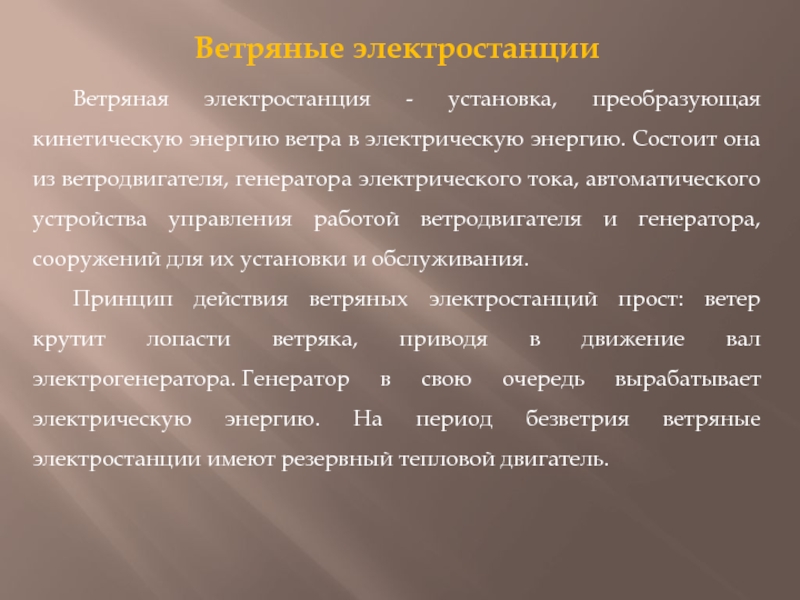

электрическую энергию. Состоит она из ветродвигателя, генератора электрического тока, автоматического устройства управления работой ветродвигателя и генератора, сооружений для их установки и обслуживания.
Принцип действия ветряных электростанций прост: ветер крутит лопасти ветряка, приводя в движение вал электрогенератора. Генератор в свою очередь вырабатывает электрическую энергию. На период безветрия ветряные электростанции имеют резервный тепловой двигатель.

винты вроде самолетных пропеллеров с тремя, двумя и даже одной лопастью (тогда у нее есть груз противовес); вертикальные роторы, напоминающие разрезанную вдоль и насажанную на ось бочку; некоторое подобие «вставшего дыбом» вертолетного винта: наружные концы его лопастей загнуты вверх и соединены между собой. Вертикальные конструкции хороши тем, что улавливают ветер любого направления. Остальным приходится разворачиваться по ветру.

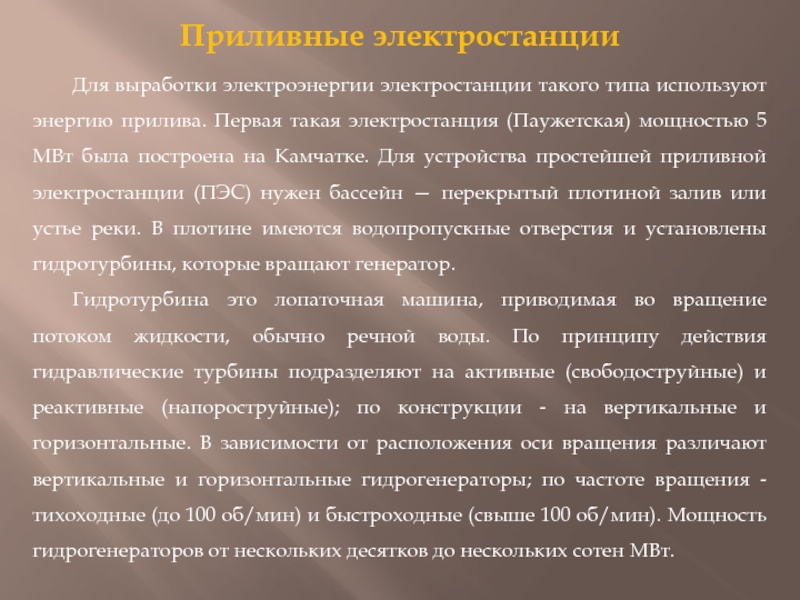

Первая такая электростанция (Паужетская) мощностью 5 МВт была построена на Камчатке. Для устройства простейшей приливной электростанции (ПЭС) нужен бассейн — перекрытый плотиной залив или устье реки. В плотине имеются водопропускные отверстия и установлены гидротурбины, которые вращают генератор.
  Гидротурбина это лопаточная машина, приводимая во вращение потоком жидкости, обычно речной воды. По принципу действия гидравлические турбины подразделяют на активные (свободоструйные) и реактивные (напороструйные); по конструкции - на вертикальные и горизонтальные. В зависимости от расположения оси вращения различают вертикальные и горизонтальные гидрогенераторы; по частоте вращения - тихоходные (до 100 об/мин) и быстроходные (свыше 100 об/мин). Мощность гидрогенераторов от нескольких десятков до нескольких сотен МВт.

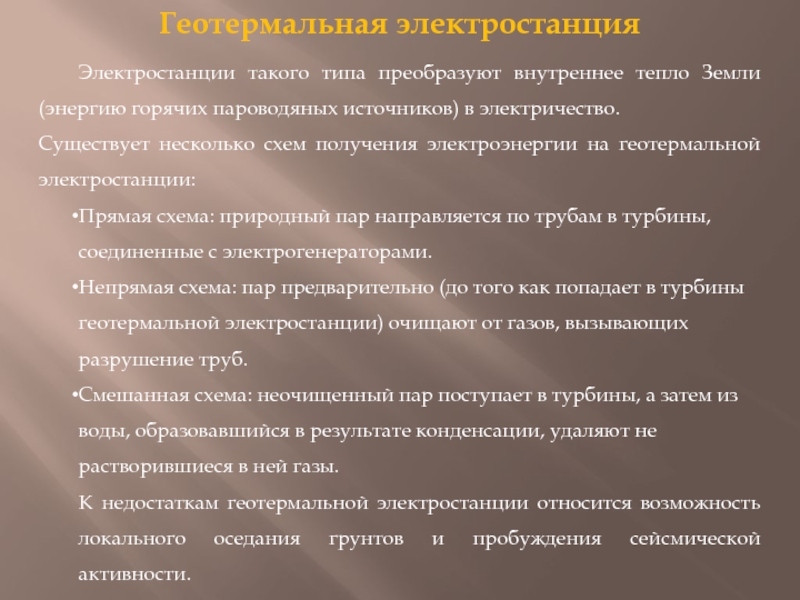

пароводяных источников) в электричество.
Существует несколько схем получения электроэнергии на геотермальной электростанции:
Прямая схема: природный пар направляется по трубам в турбины, соединенные с электрогенераторами.
Непрямая схема: пар предварительно (до того как попадает в турбины геотермальной электростанции) очищают от газов, вызывающих разрушение труб.
Смешанная схема: неочищенный пар поступает в турбины, а затем из воды, образовавшийся в результате конденсации, удаляют не растворившиеся в ней газы.
К недостаткам геотермальной электростанции относится возможность локального оседания грунтов и пробуждения сейсмической активности.

электростанция?
В чем разница между ГРЭС и ТЭЦ?
Как устроена гидроэлектростанция?
Недостатки геотермальной электростанции?
Достоинства и недостатки ветроэнергетики?
Основные компоненты термодинамического преобразователя солнечной электростанции?

Спасибо за внимание!
