Слайд 1Лекционный курс «МЕТОДЫ И СРЕДСТВА ИССЛЕДОВАНИЙ»
ЛЕКЦИЯ 10

ФУНДАМЕНТАЛЬНЫЕ НАУЧНЫЕ
ИССЛЕДОВАНИЯ ДЛЯ ОПТИМАЛЬНОГО
УПРАВЛЕНИЯ РАЗРАБОТКОЙ

(3)

Слайд 2ИССЛЕДОВАНИЯ ПРОБЛЕМЫ
ПОВЫШЕНИЯ
СЕДИМЕНТАЦИОННОЙ
УСТОЙЧИВОСТИ

ДИСПЕРСНЫХ
ТЕХНОЛОГИЧЕСКИХ
ЖИДКОСТЕЙ

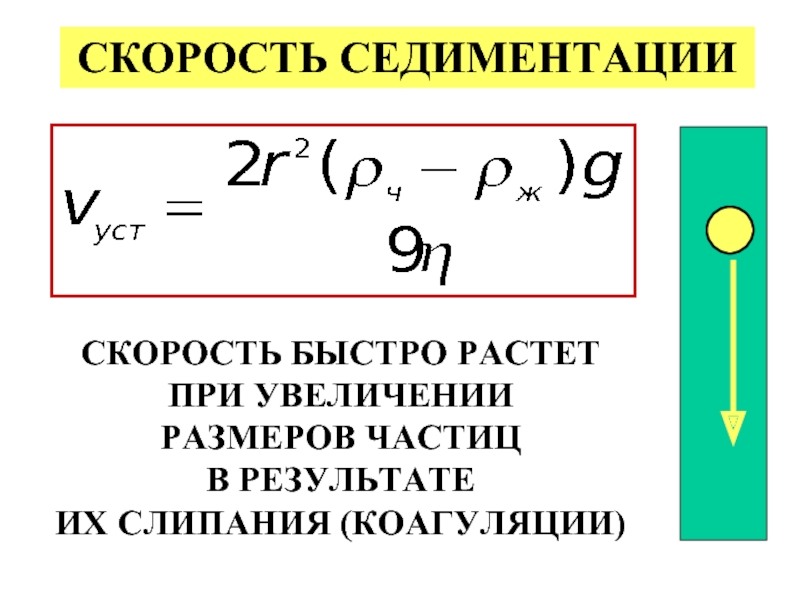

Слайд 3 СКОРОСТЬ СЕДИМЕНТАЦИИ
СКОРОСТЬ БЫСТРО РАСТЕТ
ПРИ УВЕЛИЧЕНИИ
РАЗМЕРОВ ЧАСТИЦ
В РЕЗУЛЬТАТЕ


ИХ СЛИПАНИЯ (КОАГУЛЯЦИИ)




Слайд 4ЗАВИСИМОСТЬ
СКОРОСТИ
СЕДИМЕНТАЦИИ
ОТ
РАЗМЕРА
ЧАСТИЦ
БУРОВОГО
ШЛАМА


Слайд 5ДЛЯ
ПРЕДОТВРАЩЕНИЯ КОАГУЛЯЦИИ
ДИСПЕРСНЫХ ЧАСТИЦ ,
УМЕНЬШЕНИЯ ИХ СКОРОСТИ ОСЕДАНИЯ
И ПОВЫШЕНИЯ
СЕДИМЕНТАЦИОННОЙ

УСТОЙЧИВОСТИ
ТЕХНОЛОГИЧЕСКИХ ЖИДКОСТЕЙ

В НИХ ДОБАВЛЯЮТ
ПОВЕРХНОСТНО-АКТИВНЫЕ ВЕЩЕСТВА
П А В

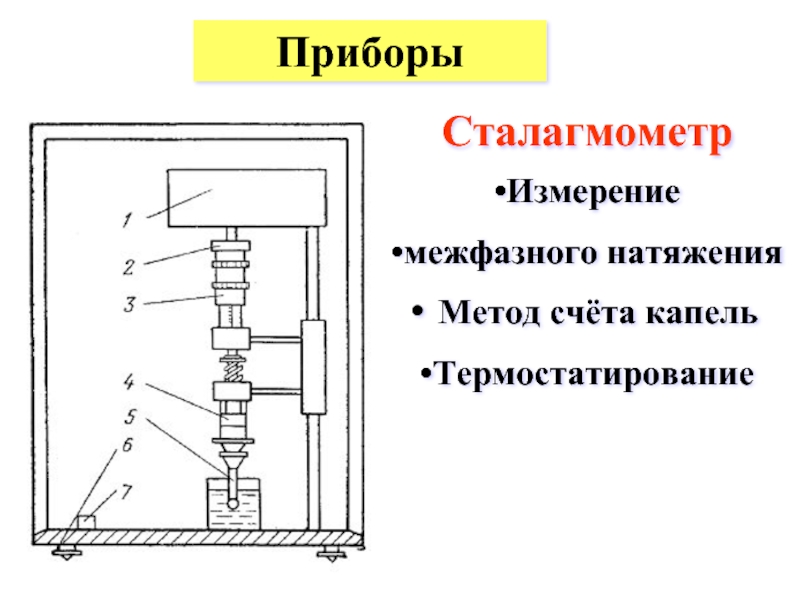

Слайд 6Приборы
Сталагмометр
Измерение
межфазного натяжения
Метод счёта капель
Термостатирование

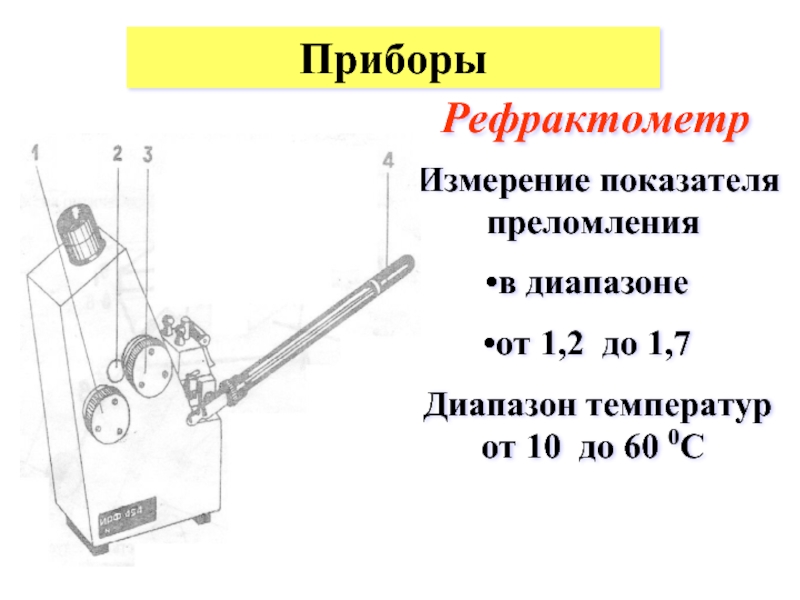

Слайд 7Приборы
Рефрактометр
Измерение показателя преломления
в диапазоне
от 1,2 до 1,7

Диапазон температур от 10 до 60 0С

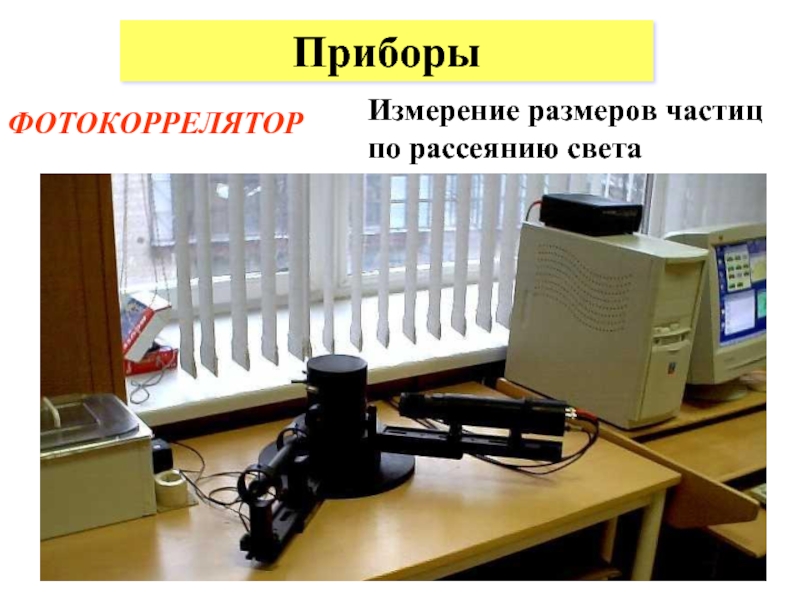

Слайд 8Приборы
ФОТОКОРРЕЛЯТОР
Измерение размеров частиц
по рассеянию света

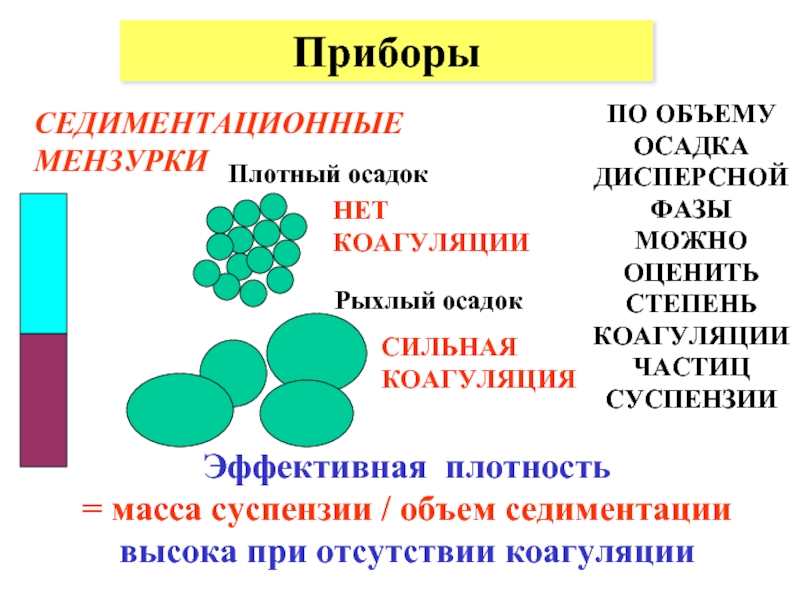

Слайд 9Приборы
СЕДИМЕНТАЦИОННЫЕ
МЕНЗУРКИ
ПО ОБЪЕМУ
ОСАДКА
ДИСПЕРСНОЙ
ФАЗЫ
МОЖНО
ОЦЕНИТЬ
СТЕПЕНЬ КОАГУЛЯЦИИ
ЧАСТИЦ
СУСПЕНЗИИ
Эффективная плотность
= масса суспензии / объем

седиментации
высока при отсутствии коагуляции





















Плотный осадок

НЕТ
КОАГУЛЯЦИИ

Рыхлый осадок

СИЛЬНАЯ
КОАГУЛЯЦИЯ


Слайд 10Объекты исследования 1
БУРОВОЙ РАСТВОР
НА УГЛЕВОДОРОДНОЙ ОСНОВЕ
УТЯЖЕЛИТЕЛЬ -
КОНЦЕНТРИРОВАННАЯ СУСПЕНЗИЯ
СУЛЬФАТА БАРИЯ
СТАБИЛИЗИРУЮЩИЙ

ПАВ -
ПРОДУКТ «АБС»
ГОРЛОВСКОГО ХИМКОМБИНАТА
НА ОСНОВЕ
АЛКИЛБЕНЗОЛСУЛЬФОКИСЛОТЫ

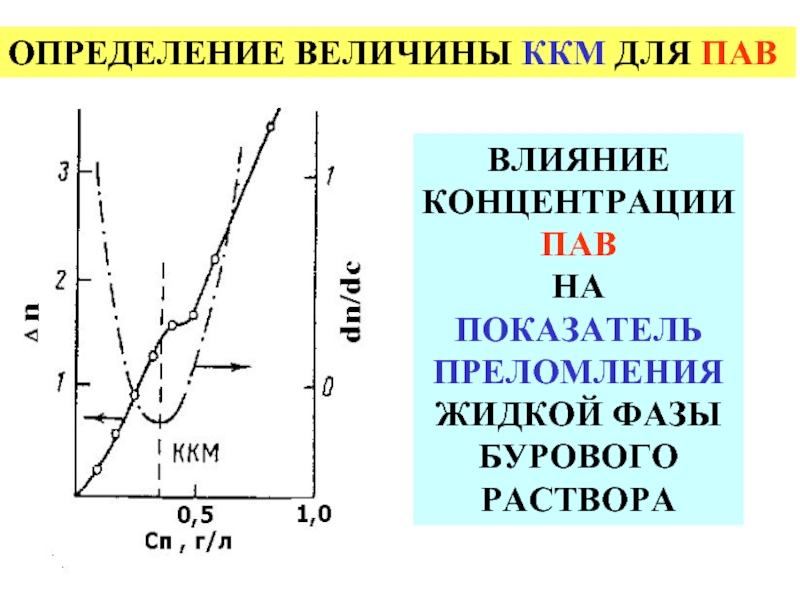

Слайд 11ВЛИЯНИЕ
КОНЦЕНТРАЦИИ
ПАВ
НА
ПОКАЗАТЕЛЬ
ПРЕЛОМЛЕНИЯ
ЖИДКОЙ ФАЗЫ
БУРОВОГО
РАСТВОРА
ОПРЕДЕЛЕНИЕ ВЕЛИЧИНЫ ККМ ДЛЯ ПАВ


Слайд 12

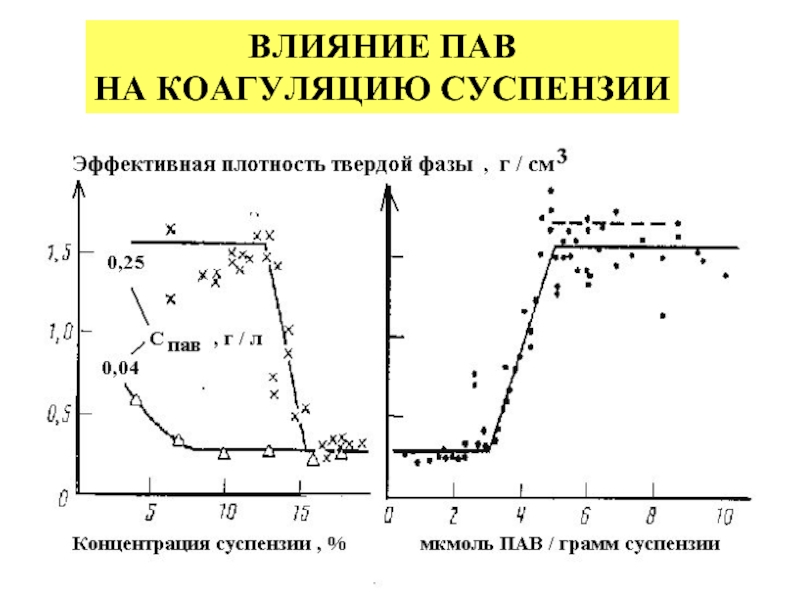

ВЛИЯНИЕ ПАВ
НА КОАГУЛЯЦИЮ СУСПЕНЗИИ

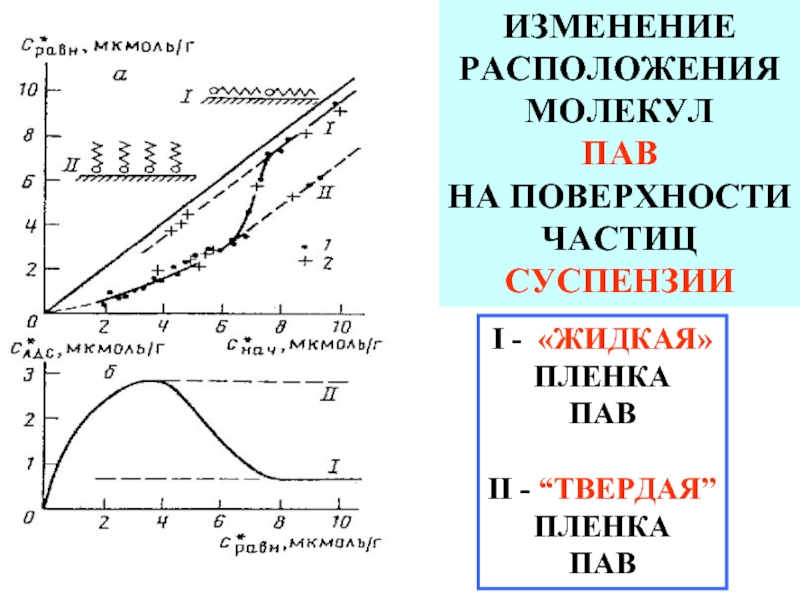

Слайд 13ИЗМЕНЕНИЕ
РАСПОЛОЖЕНИЯ
МОЛЕКУЛ
ПАВ
НА ПОВЕРХНОСТИ
ЧАСТИЦ
СУСПЕНЗИИ
I - «ЖИДКАЯ»
ПЛЕНКА
ПАВ

II - “ТВЕРДАЯ”
ПЛЕНКА
ПАВ


Слайд 14КОАГУЛЯЦИЯ
НЕТ КОАГУЛЯЦИИ
«ЖИДКАЯ» пленка при

больших концентрациях ПАВ

«ТВЕРДАЯ» пленка при
малых концентрациях ПАВ


Слайд 15РЕЗУЛЬТАТЫ 1
УПРАВЛЯЕМОЕ ПОЛУЧЕНИЕ
«ТВЕРДЫХ» ПЛЕНОК
ОБЕСПЕЧИТ СНИЖЕНИЕ
ВЫБРОСА ВРЕДНЫХ ПАВ
В ОКРУЖАЮЩУЮ СРЕДУ
ЭФФЕКТИВНОЕ

ПОДАВЛЕНИЕ КОАГУЛЯЦИИ
- «ТВЕРДЫМИ» ПЛЕНКАМИ
ПРИ КОНЦЕНТРАЦИИ ПАВ
ЗАМЕТНО НИЖЕ ККМ

В СУЩЕСТВУЮЩИХ ТЕХНОЛОГИЯХ
КОНЦЕНТРАЦИИ ПАВ
ВЫШЕ ККМ


Слайд 16Объекты исследования 2
Нефтенол ГФ – катионный ПАВ для процессов интенсификации нефтедобычи
Продукты

ЗАО «Химеко-ГАНГ»

Нефтенол К – ПАВ для кислотных обработок призабойной зоны скважин

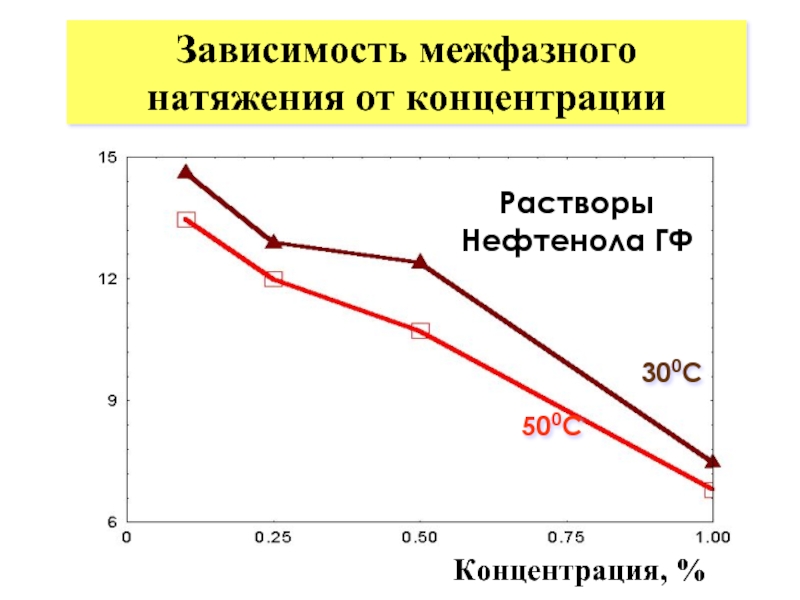

Слайд 17Зависимость межфазного натяжения от концентрации
500С
300С

Растворы Нефтенола ГФ
Концентрация, %


Слайд 180,1%
0,25%

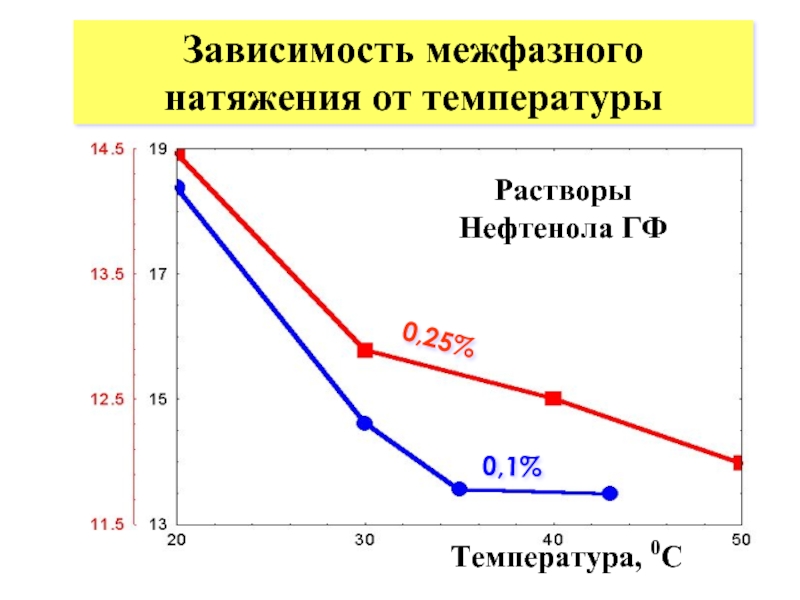

Зависимость межфазного натяжения от температуры
Температура, 0С
Растворы Нефтенола ГФ


Слайд 19Зависимость показателя преломления от температуры
Температура, 0С
1%
0,1%

Растворы Нефтенола ГФ

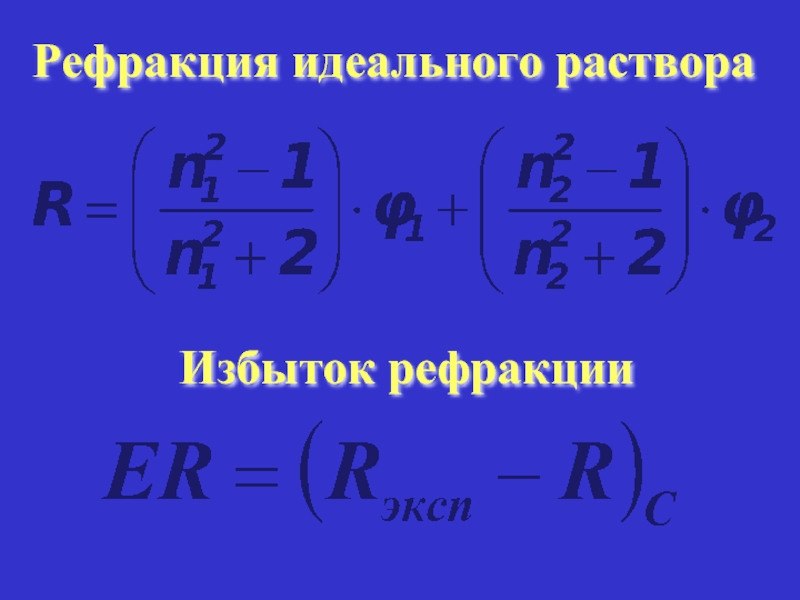

Слайд 20Рефракция идеального раствора
Избыток рефракции

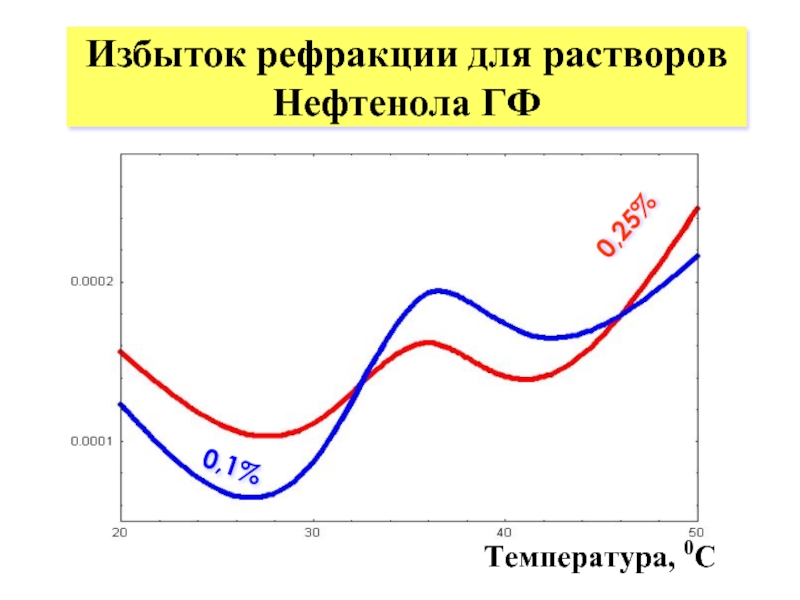

Слайд 21Избыток рефракции для растворов Нефтенола ГФ
0,1%
0,25%
Температура, 0С

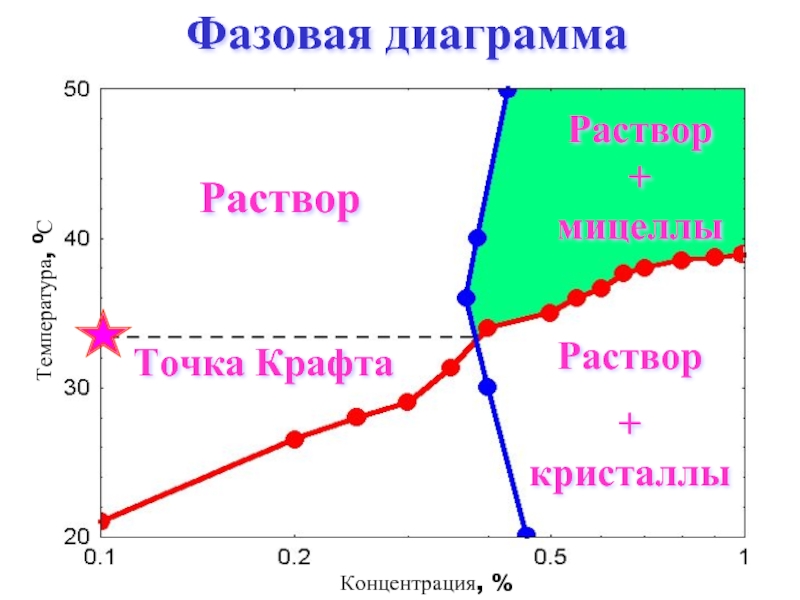

Слайд 22Фазовая диаграмма
Раствор
+ кристаллы
Раствор + мицеллы
Раствор
Концентрация, %

Температура, 0С
Точка Крафта


Слайд 23Рекомендации по применению промышленных реагентов :

Концентрации ≥ 0,5%
Температуры не

менее 350С

РЕЗУЛЬТАТЫ 2
