Курсовой проект Балочная клетка рабочей площадки презентация
Содержание
- 1. Курсовой проект Балочная клетка рабочей площадки
- 2. Исходные данные: - шаг
- 3. Рассмотрим два варианта компоновки балочной клетки рабочей
- 4. Расстояние между балками настила определяется
- 5. Здесь При
- 6. Расчетная нагрузка на балку настила
- 7. Проверяем условие жёсткости Определим
- 8. Общую устойчивость балок настила проверять не надо,
- 9. Вариант 2.
- 10. Принимаем n = 4,
- 11. Толщину настила принимаем такой же,
- 12. Требуемый момент сопротивления балки (для стали С245
Слайд 2
Исходные данные:
- шаг колонн в продольном направлении l=12 м
- шаг колонн в поперечном направлении b=5 м
- нормативная временная нагрузка рn =18 кПа
- материал настила С235
- материал главной балки С255
- материал балок настила С245
- класс бетона фундамента В10
-отметка верха настила 6,5 м
- строительная высота перекрытия 1,6 м
Коэффициент надёжности по временной нагрузке ?fp=1,2.
Предельный относительный прогиб настила
Предельный относительный прогиб балки настила
Слайд 3 Рассмотрим два варианта компоновки балочной клетки рабочей площадки: первый – нормальный
Вариант 1. Нормальный тип балочной клетки
Рисунок 1. Нормальный тип балочной клетки
Слайд 4

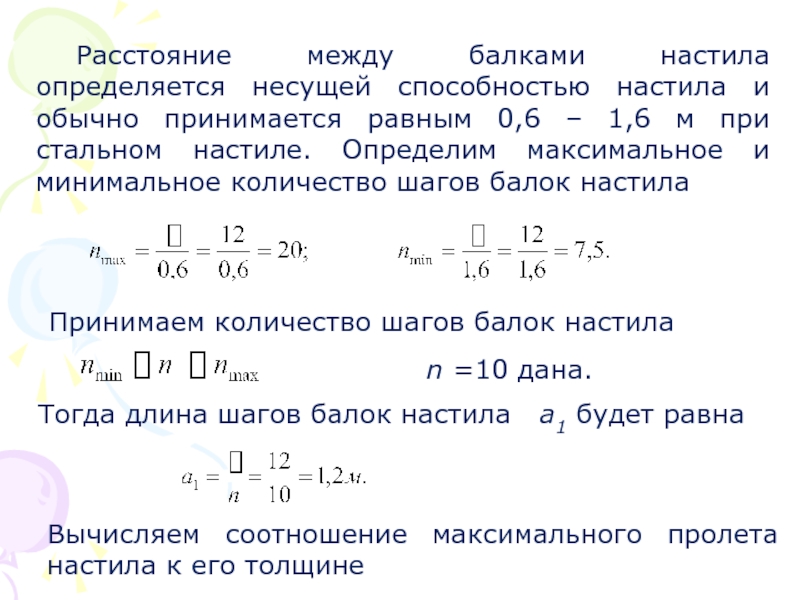

Расстояние между балками настила определяется несущей способностью настила и обычно
Принимаем количество шагов балок настила
n =10 дана.
Тогда длина шагов балок настила а1 будет равна
Вычисляем соотношение максимального пролета настила к его толщине
Слайд 5
Здесь
При нормативной нагрузке 11÷20 кН/м2 толщина настила должна быть в пределах
Определяем вес настила, зная что 1 м2 стального листа толщиной 10 мм весит 78,5 кг
Нормативная нагрузка на балку настила
Слайд 6

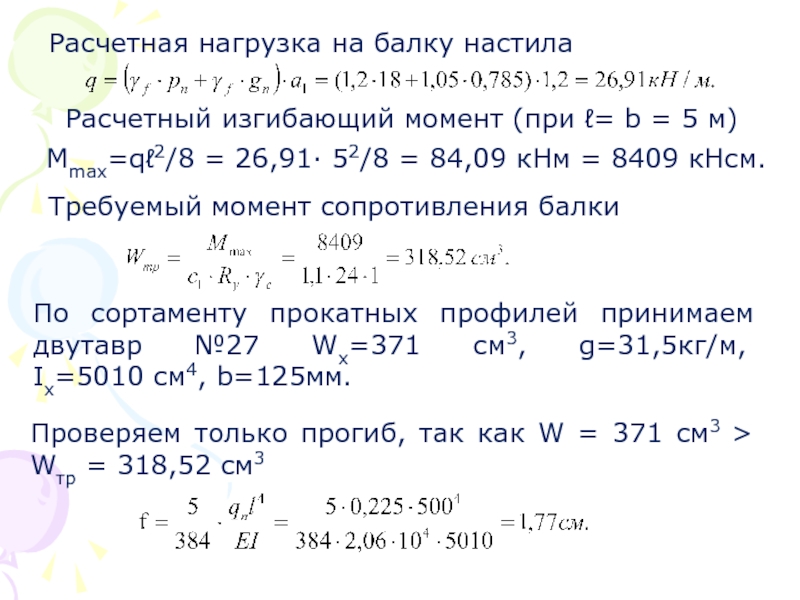

Расчетная нагрузка на балку настила
Расчетный изгибающий момент (при ℓ= b =
Мmax=qℓ2/8 = 26,91· 52/8 = 84,09 кНм = 8409 кНсм.
Требуемый момент сопротивления балки
По сортаменту прокатных профилей принимаем двутавр №27 Wx=371 см3, g=31,5кг/м, Ix=5010 см4, b=125мм.
Проверяем только прогиб, так как W = 371 см3 > Wтр = 318,52 см3
Слайд 7

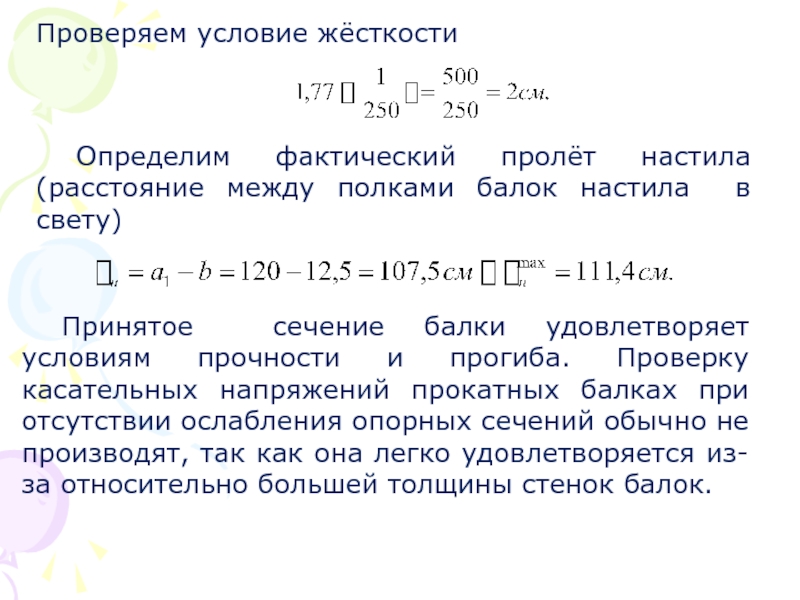

Проверяем условие жёсткости
Определим фактический пролёт настила (расстояние между полками балок настила
Принятое сечение балки удовлетворяет условиям прочности и прогиба. Проверку касательных напряжений прокатных балках при отсутствии ослабления опорных сечений обычно не производят, так как она легко удовлетворяется из-за относительно большей толщины стенок балок.
Слайд 8 Общую устойчивость балок настила проверять не надо, так как их сжатые
Определяем расход металла на 1 м2 перекрытия
- настил
- балка настила
gн= 78,5·1= 75,5 кг/м2
g/a1 = 31,5/1,2 = 26,25 кг/м2.
Весь расход металла составит 78,5+26,25= 104,75 кг/м2 = 1,05 кН/м2.
Слайд 9
Вариант 2. Усложненный тип балочной клетки
Определяем «n» количество шагов
Принимаем n = 6 шагов.
Определяем а1 длину шага балок настила
Расстояние между вспомогательными балками рекомендуется назначать в пределах 2-5 м. Определяем количество шагов вспомогательных балок
Слайд 10
Принимаем n = 4, тогда расстояние между вспомогательными балками (шаг)
Рисунок
Слайд 11

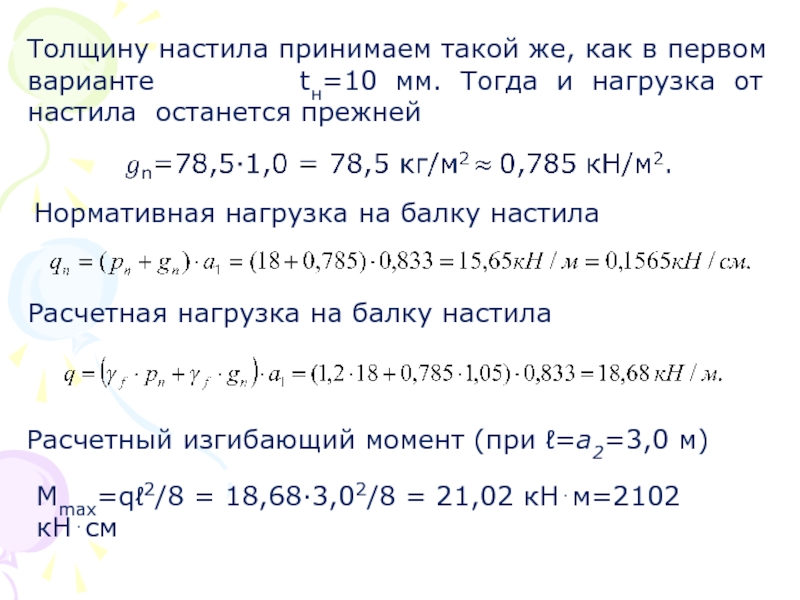

Толщину настила принимаем такой же, как в первом варианте
Нормативная нагрузка на балку настила
Расчетная нагрузка на балку настила
Расчетный изгибающий момент (при ℓ=а2=3,0 м)
Мmax=qℓ2/8 = 18,68·3,02/8 = 21,02 кН⋅м=2102 кН⋅см

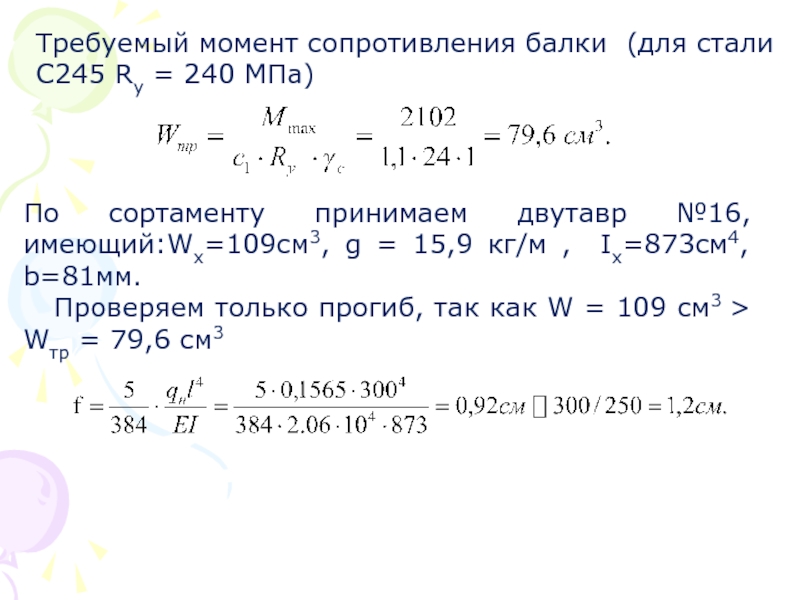

Слайд 12Требуемый момент сопротивления балки (для стали С245 Ry = 240 МПа)
По
Проверяем только прогиб, так как W = 109 см3 > Wтр = 79,6 см3
