Крыши малоэтажных зданий презентация

Содержание

Крыша (покрытие) — верхняя конструкция здания, которая служит для защиты от атмосферных осадков, дождевой и талой воды.

Слайд 1Крыши малоэтажных зданий

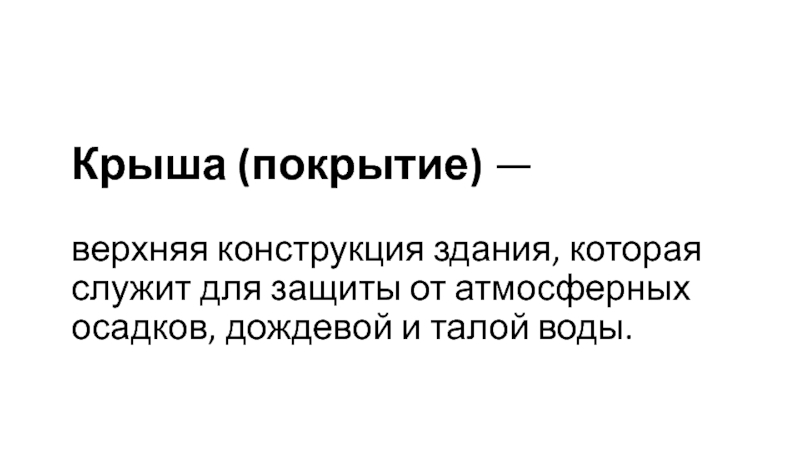

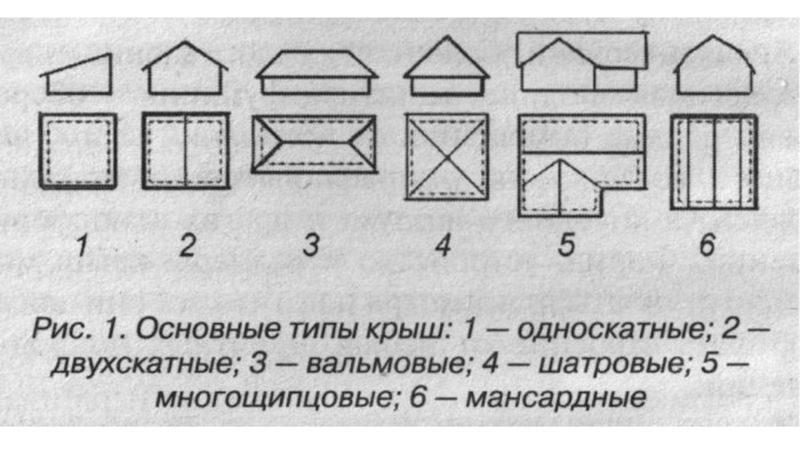

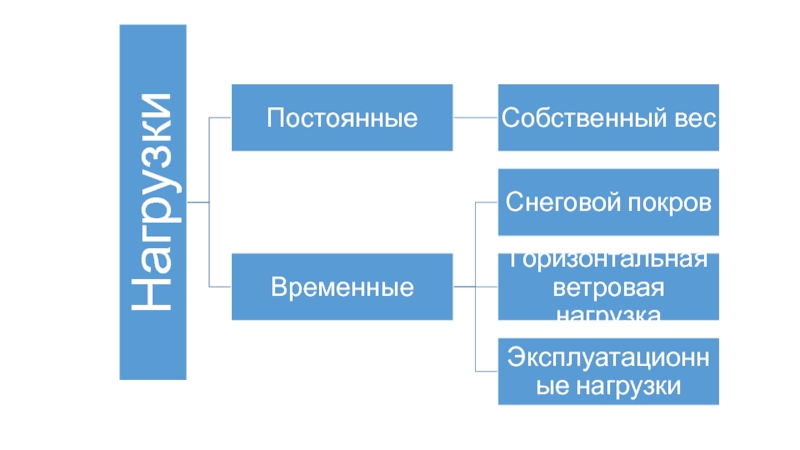

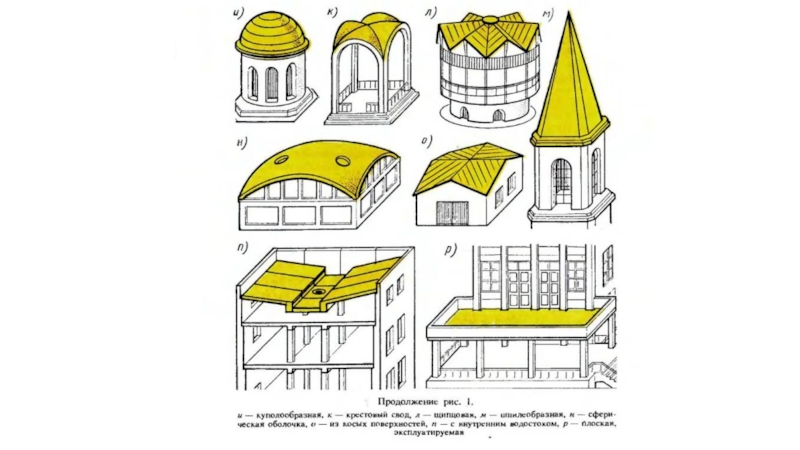

Слайд 2Крыша (покрытие) — верхняя конструкция здания, которая служит для защиты от атмосферных осадков, дождевой

и талой воды.

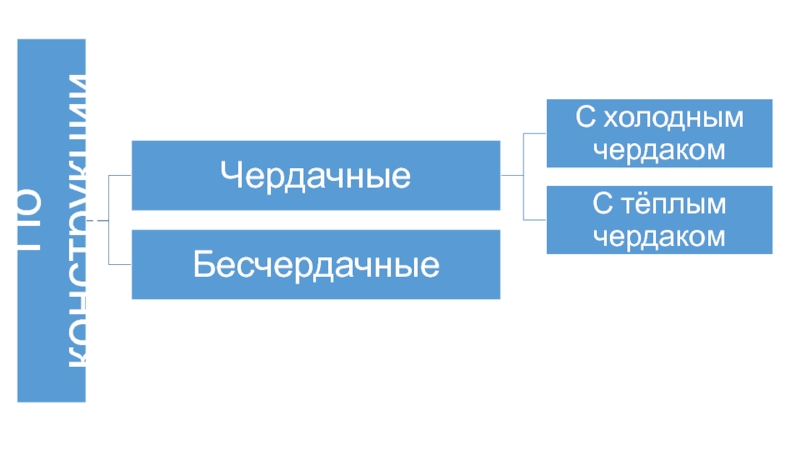

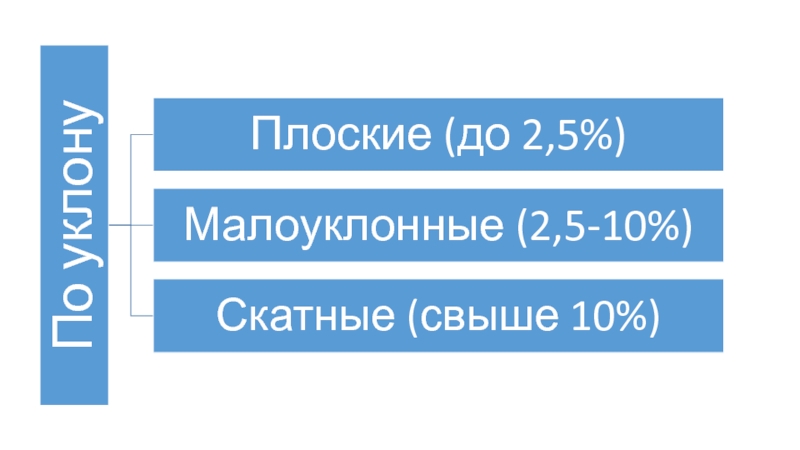

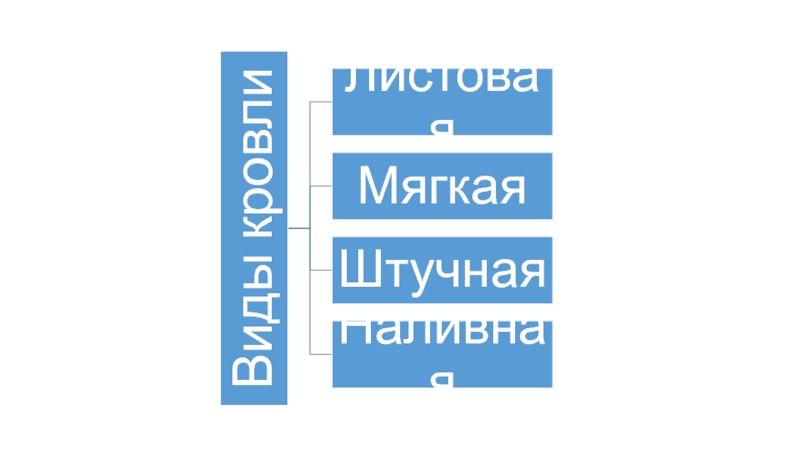

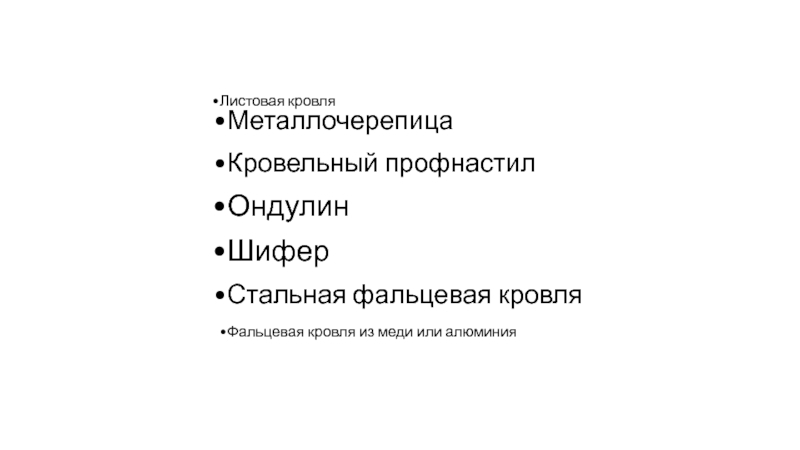

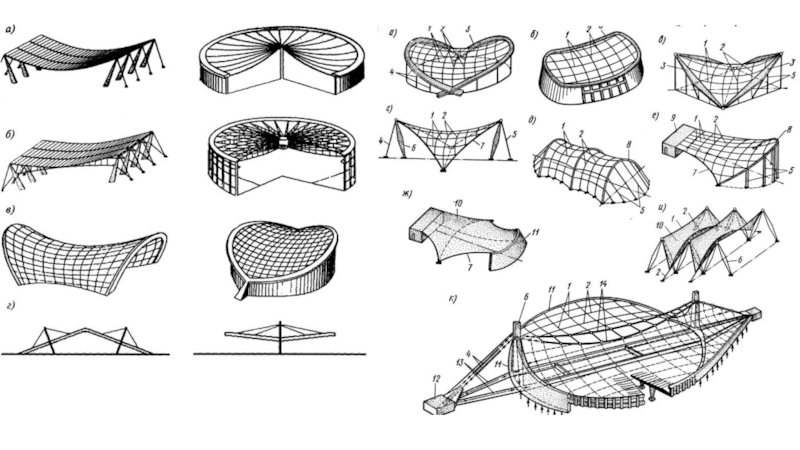

Слайд 12Листовая кровля
Металлочерепица

Кровельный профнастил

Ондулин

Шифер

Стальная фальцевая кровля

Фальцевая кровля из меди или алюминия

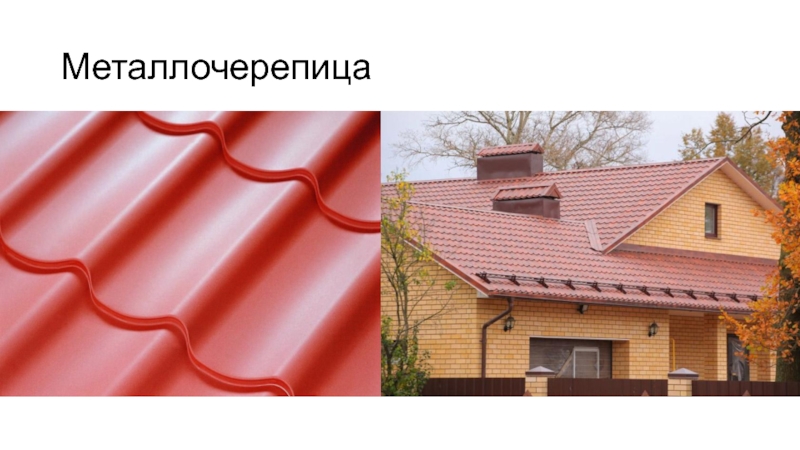

Слайд 13Металлочерепица

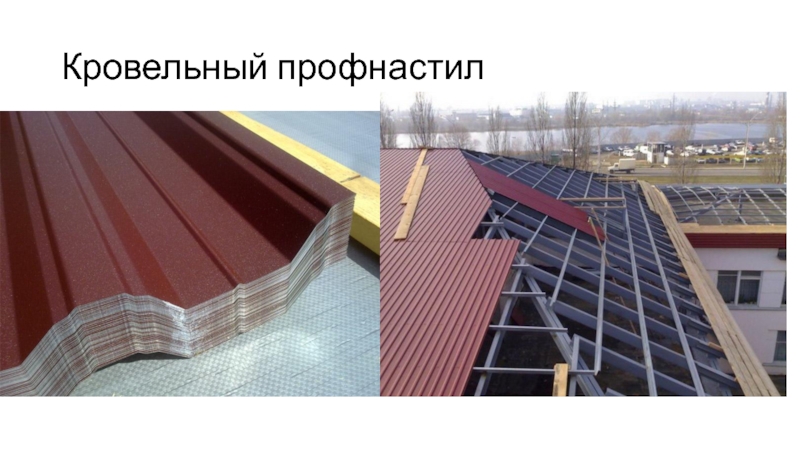

Слайд 14Кровельный профнастил

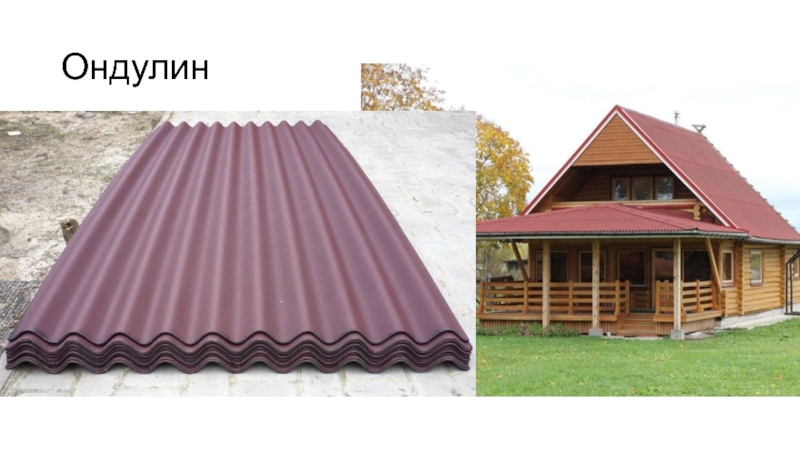

Слайд 15Ондулин

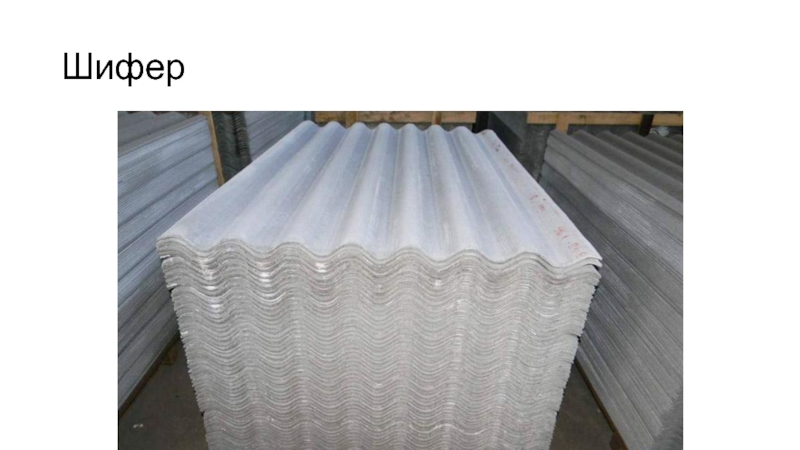

Слайд 16Шифер

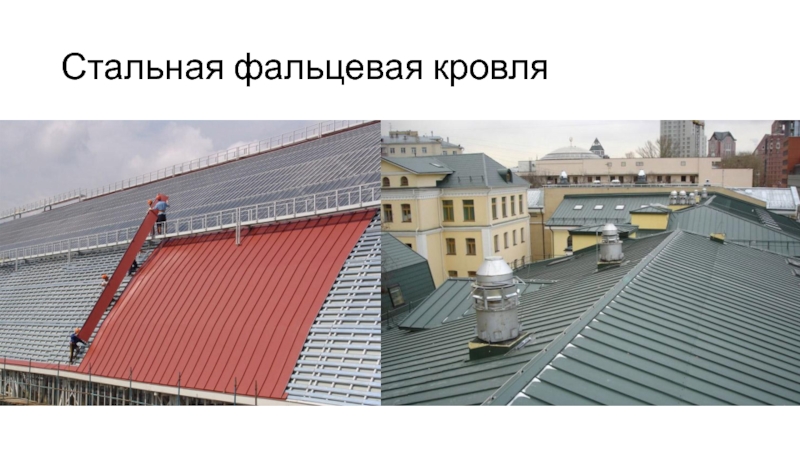

Слайд 17Стальная фальцевая кровля

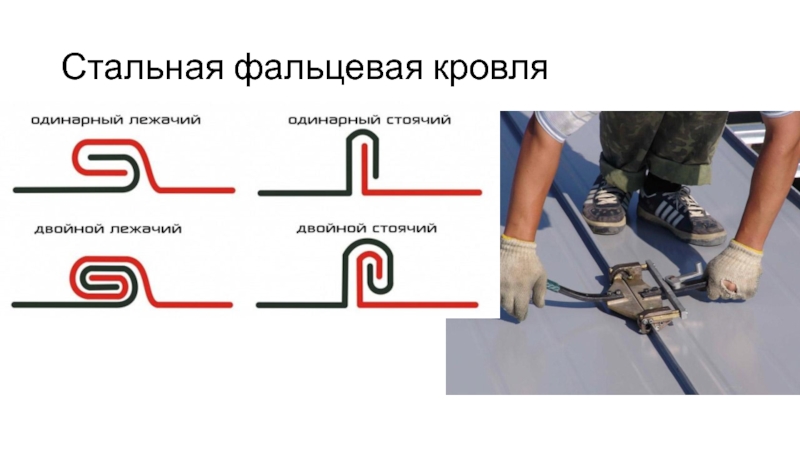

Слайд 18Стальная фальцевая кровля

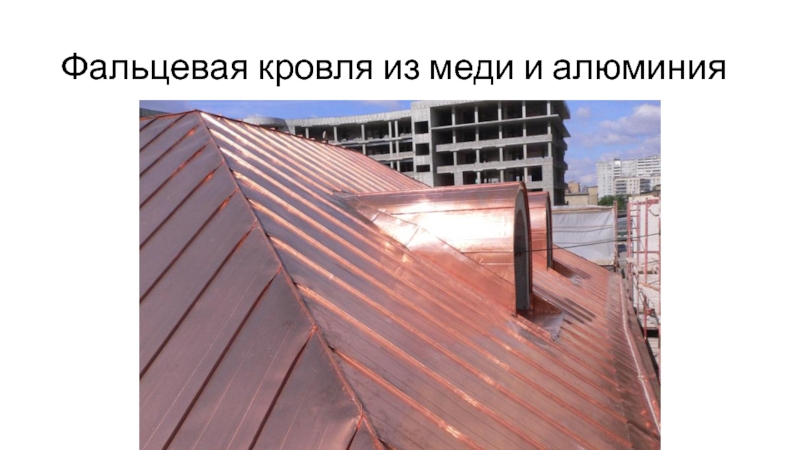

Слайд 19Фальцевая кровля из меди и алюминия

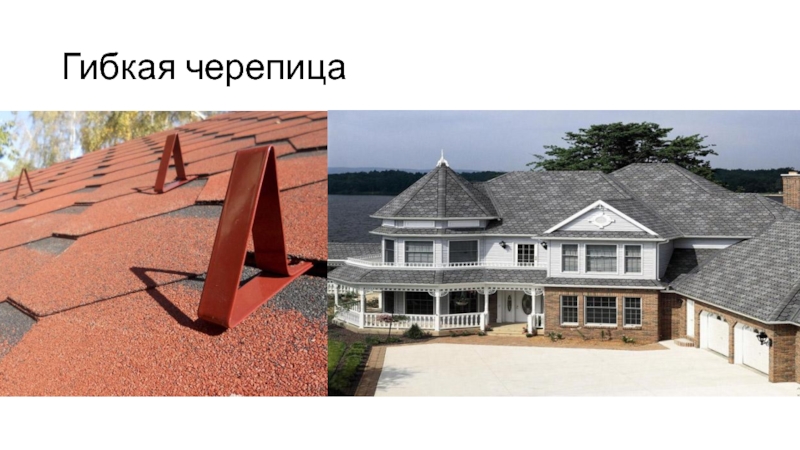

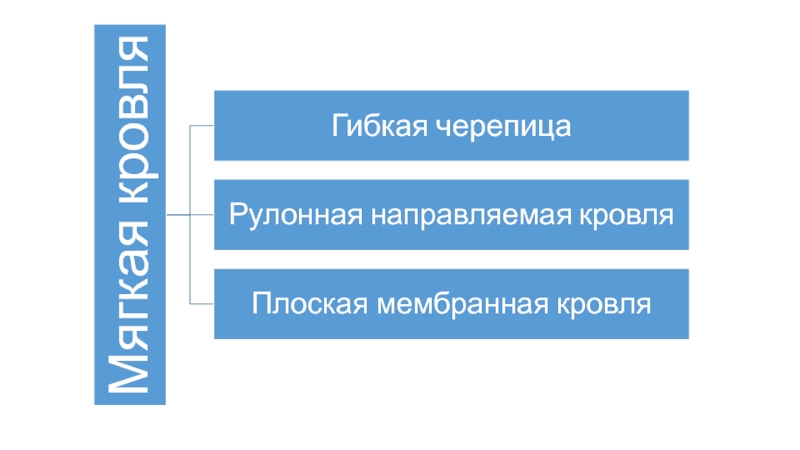

Слайд 21Гибкая черепица

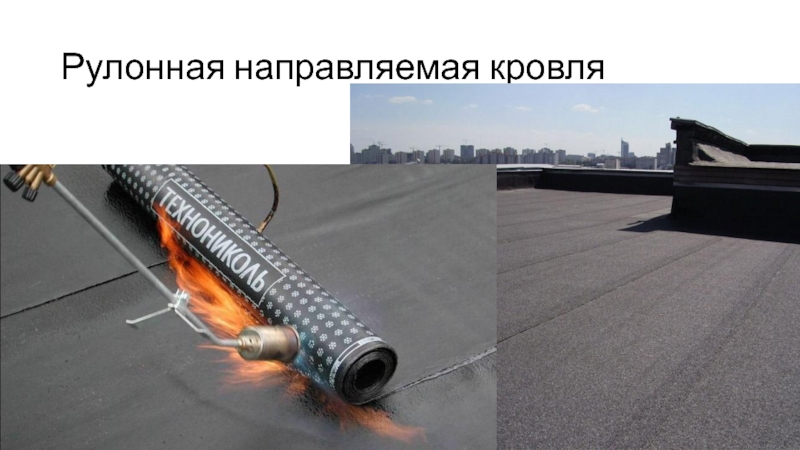

Слайд 22Рулонная направляемая кровля

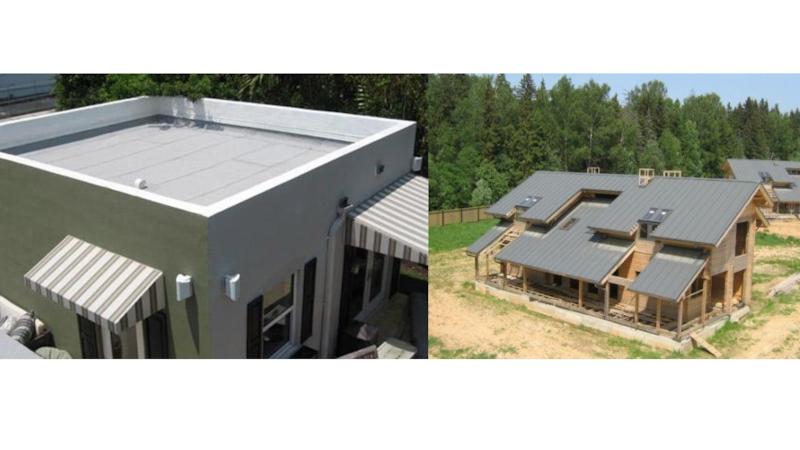

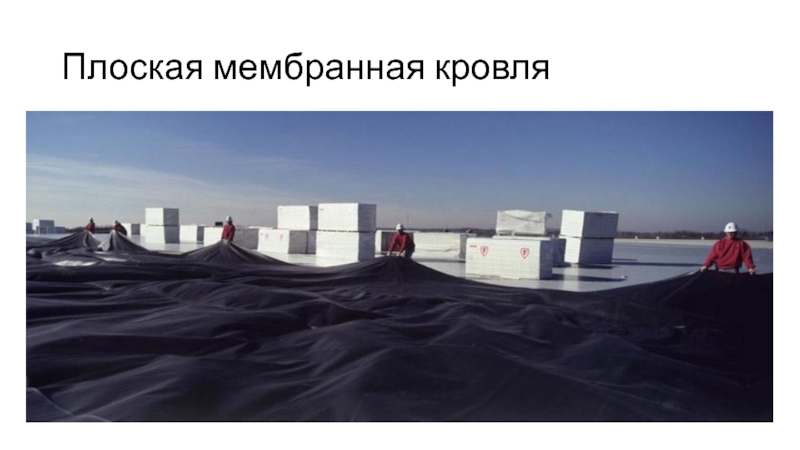

Слайд 23Плоская мембранная кровля

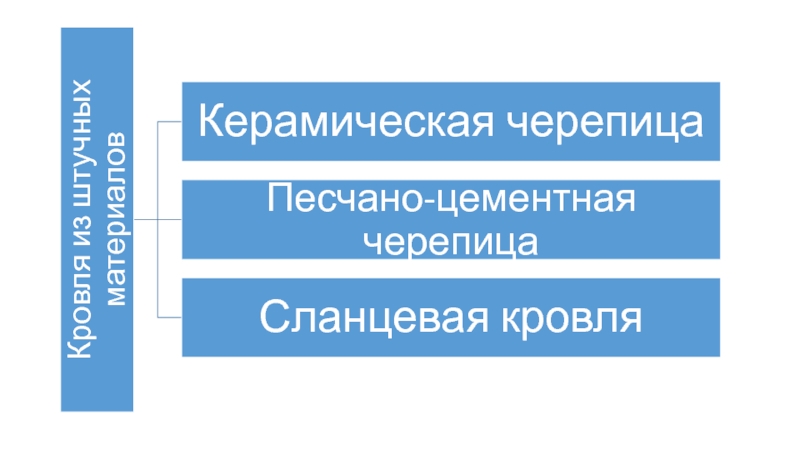

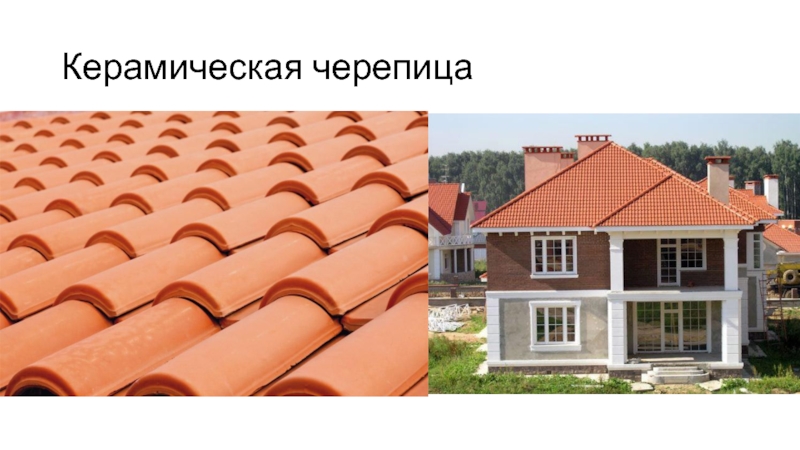

Слайд 25Керамическая черепица

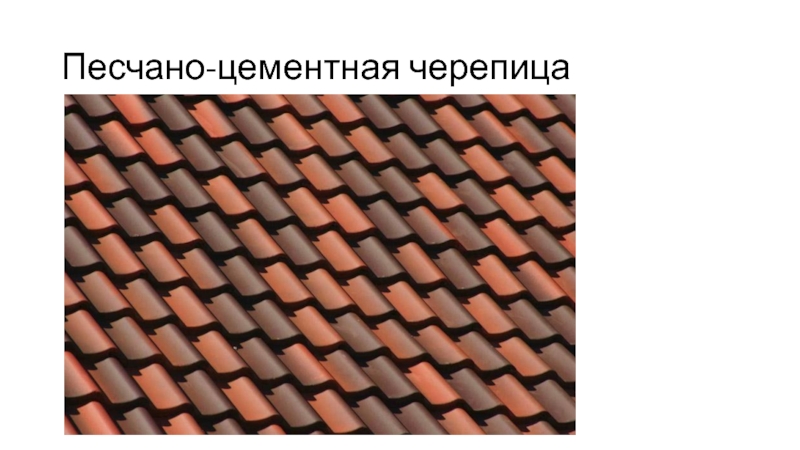

Слайд 26Песчано-цементная черепица

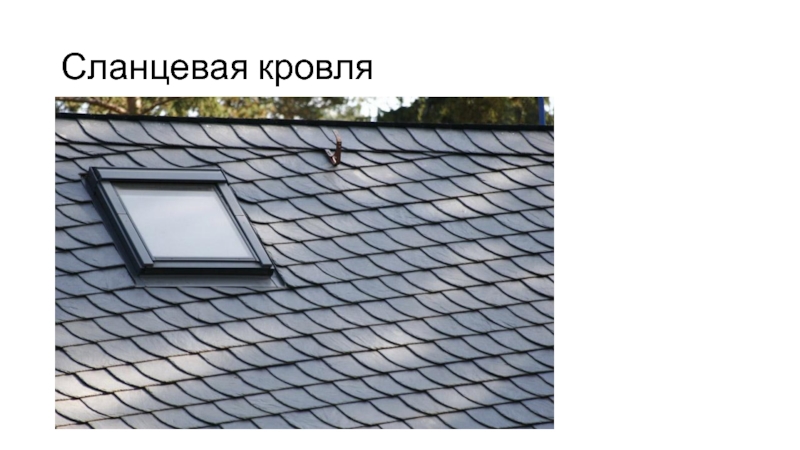

Слайд 27Сланцевая кровля

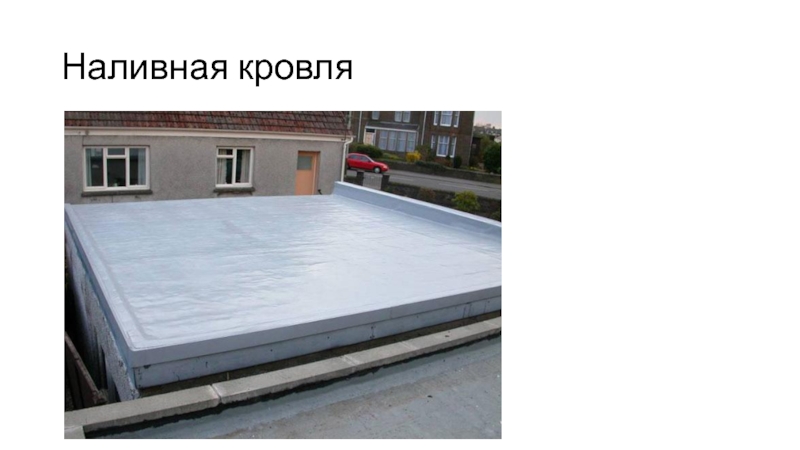

Слайд 28Наливная кровля

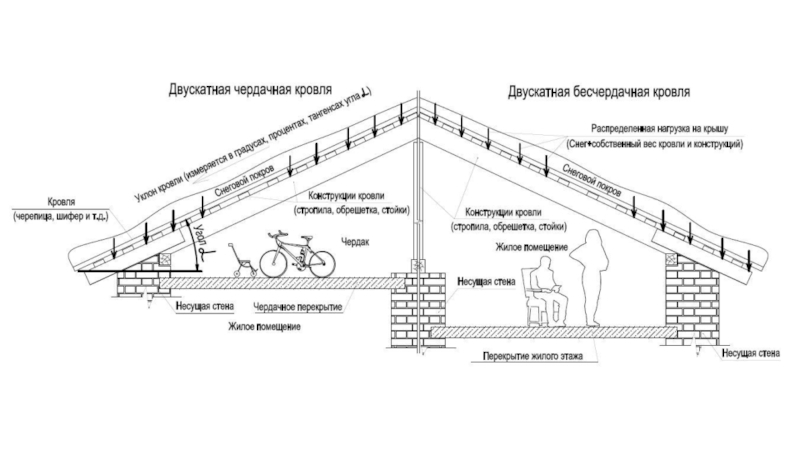

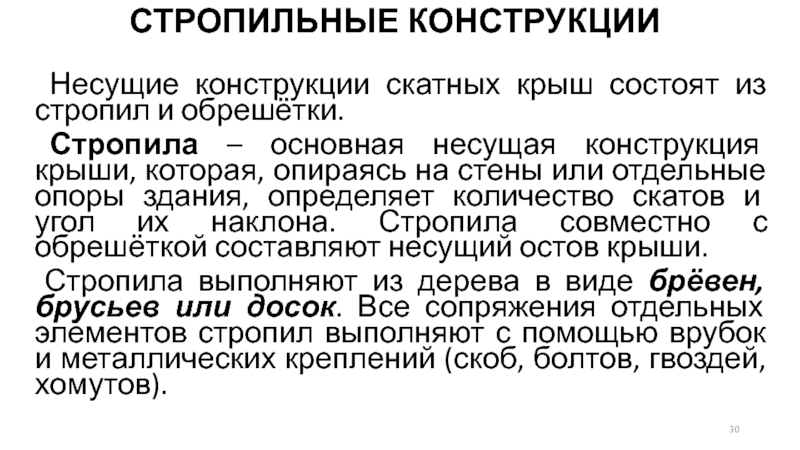

Слайд 30СТРОПИЛЬНЫЕ КОНСТРУКЦИИ

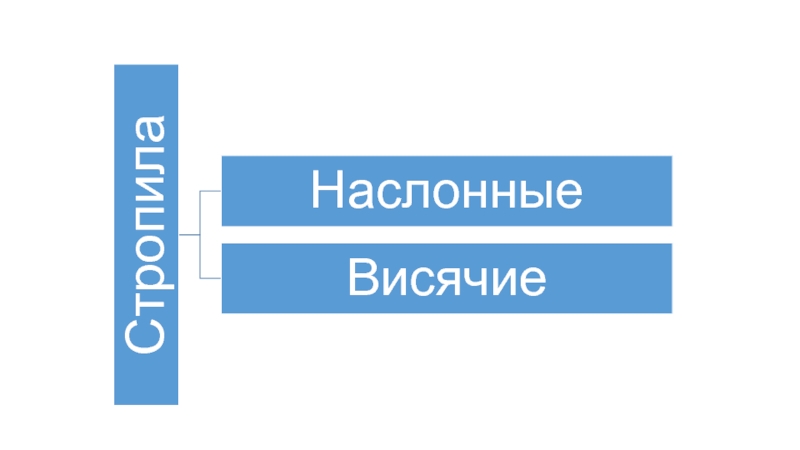

Несущие конструкции скатных крыш состоят из стропил и обрешётки.
Стропила

– основная несущая конструкция крыши, которая, опираясь на стены или отдельные опоры здания, определяет количество скатов и угол их наклона. Стропила совместно с обрешёткой составляют несущий остов крыши.

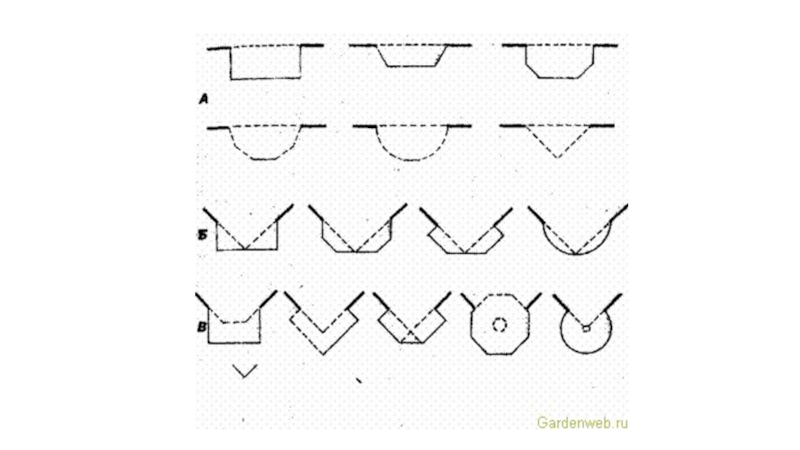

Стропила выполняют из дерева в виде брёвен, брусьев или досок. Все сопряжения отдельных элементов стропил выполняют с помощью врубок и металлических креплений (скоб, болтов, гвоздей, хомутов).

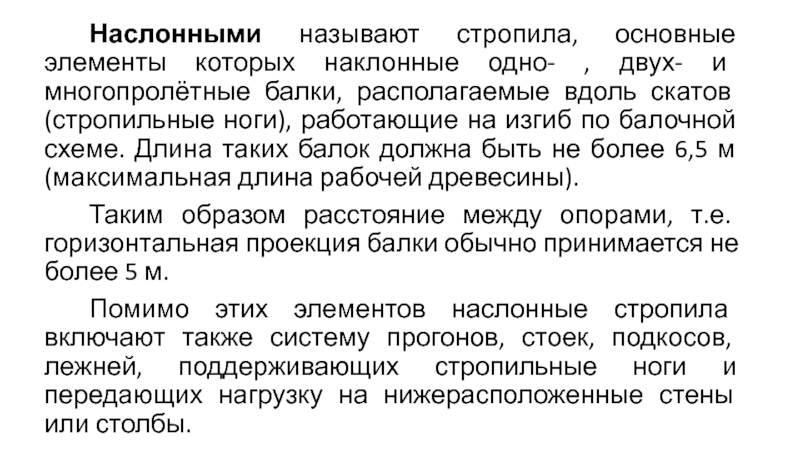

Слайд 32 Наслонными называют стропила, основные элементы которых наклонные одно- , двух- и

многопролётные балки, располагаемые вдоль скатов (стропильные ноги), работающие на изгиб по балочной схеме. Длина таких балок должна быть не более 6,5 м (максимальная длина рабочей древесины).
Таким образом расстояние между опорами, т.е. горизонтальная проекция балки обычно принимается не более 5 м.
Помимо этих элементов наслонные стропила включают также систему прогонов, стоек, подкосов, лежней, поддерживающих стропильные ноги и передающих нагрузку на нижерасположенные стены или столбы.

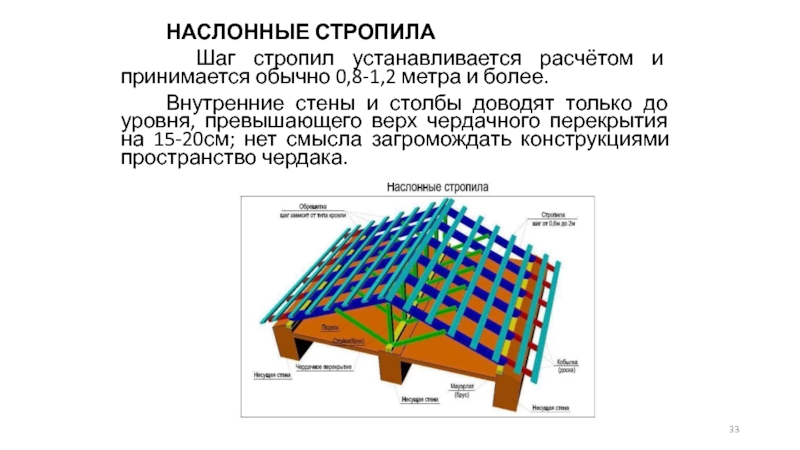

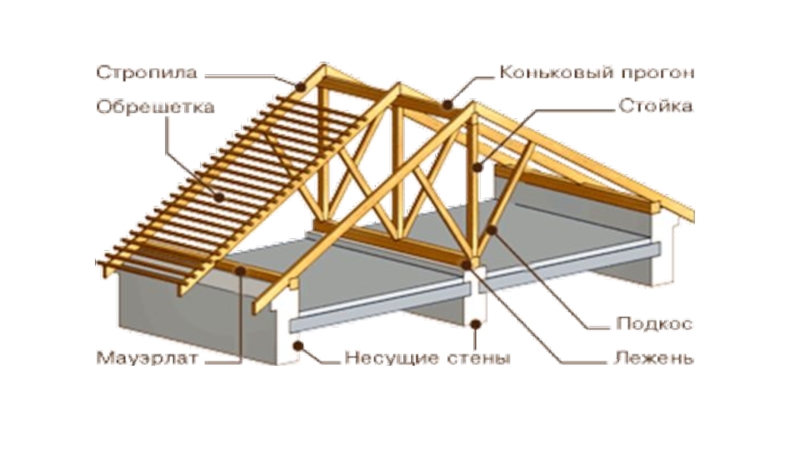

Слайд 33 НАСЛОННЫЕ СТРОПИЛА
Шаг стропил устанавливается расчётом и принимается обычно 0,8-1,2 метра и

более.
Внутренние стены и столбы доводят только до уровня, превышающего верх чердачного перекрытия на 15-20см; нет смысла загромождать конструкциями пространство чердака.

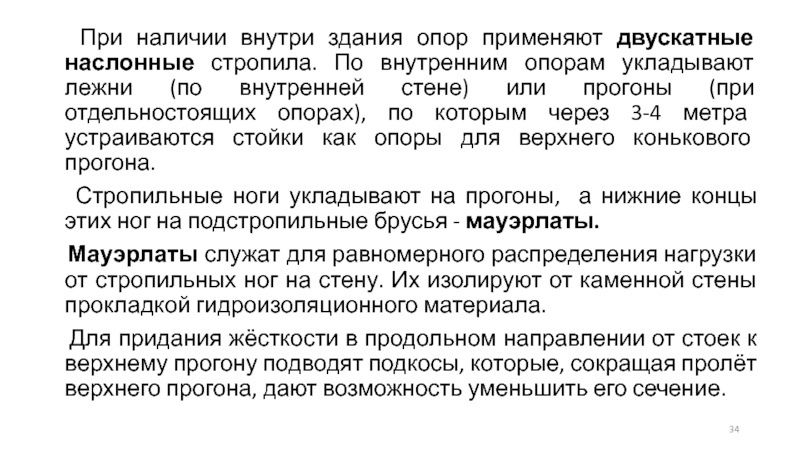

Слайд 34 При наличии внутри здания опор применяют двускатные наслонные стропила. По внутренним

опорам укладывают лежни (по внутренней стене) или прогоны (при отдельностоящих опорах), по которым через 3-4 метра устраиваются стойки как опоры для верхнего конькового прогона.
Стропильные ноги укладывают на прогоны, а нижние концы этих ног на подстропильные брусья - мауэрлаты.
Мауэрлаты служат для равномерного распределения нагрузки от стропильных ног на стену. Их изолируют от каменной стены прокладкой гидроизоляционного материала.
Для придания жёсткости в продольном направлении от стоек к верхнему прогону подводят подкосы, которые, сокращая пролёт верхнего прогона, дают возможность уменьшить его сечение.

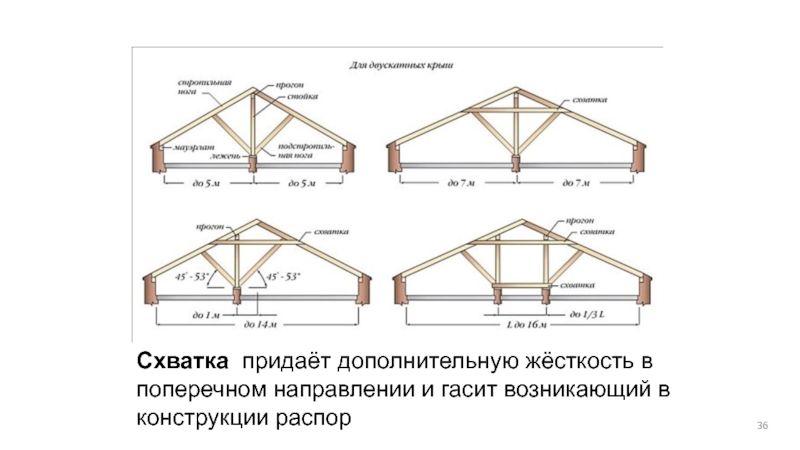

Слайд 36
Схватка придаёт дополнительную жёсткость в поперечном направлении и гасит возникающий в

конструкции распор

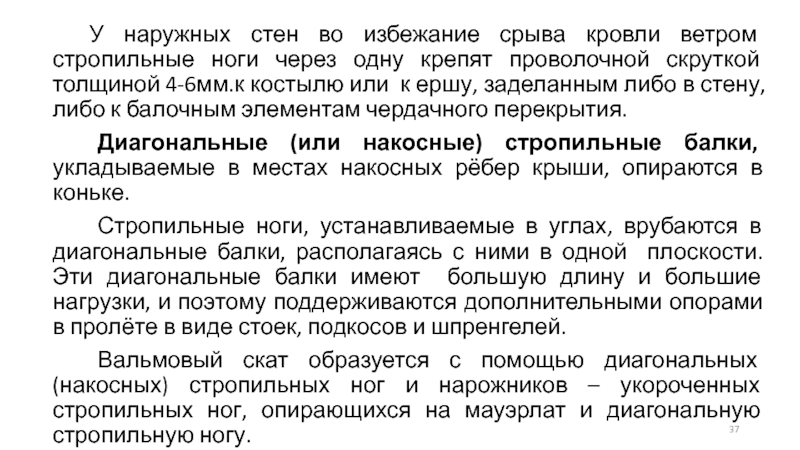

Слайд 37 У наружных стен во избежание срыва кровли ветром стропильные

ноги через одну крепят проволочной скруткой толщиной 4-6мм.к костылю или к ершу, заделанным либо в стену, либо к балочным элементам чердачного перекрытия.
Диагональные (или накосные) стропильные балки, укладываемые в местах накосных рёбер крыши, опираются в коньке.
Стропильные ноги, устанавливаемые в углах, врубаются в диагональные балки, располагаясь с ними в одной плоскости. Эти диагональные балки имеют большую длину и большие нагрузки, и поэтому поддерживаются дополнительными опорами в пролёте в виде стоек, подкосов и шпренгелей.
Вальмовый скат образуется с помощью диагональных (накосных) стропильных ног и нарожников – укороченных стропильных ног, опирающихся на мауэрлат и диагональную стропильную ногу.

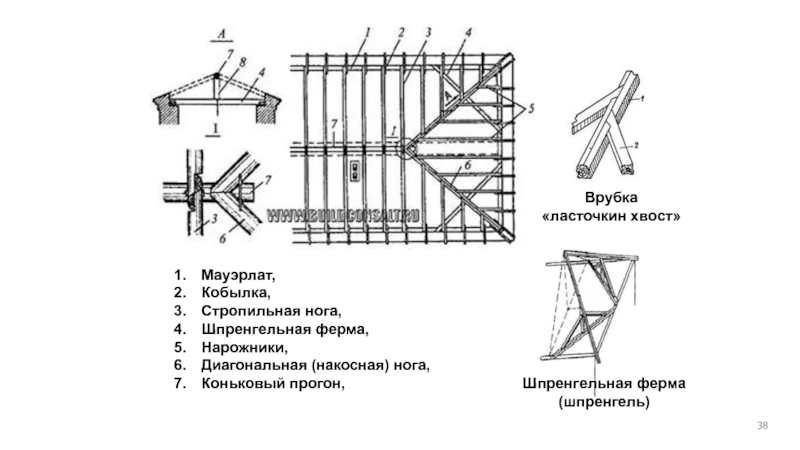

Слайд 38Шпренгельная ферма
(шпренгель)
Врубка
«ласточкин хвост»
Мауэрлат,
Кобылка,
Стропильная нога,
Шпренгельная ферма,
Нарожники,
Диагональная (накосная) нога,
Коньковый прогон,

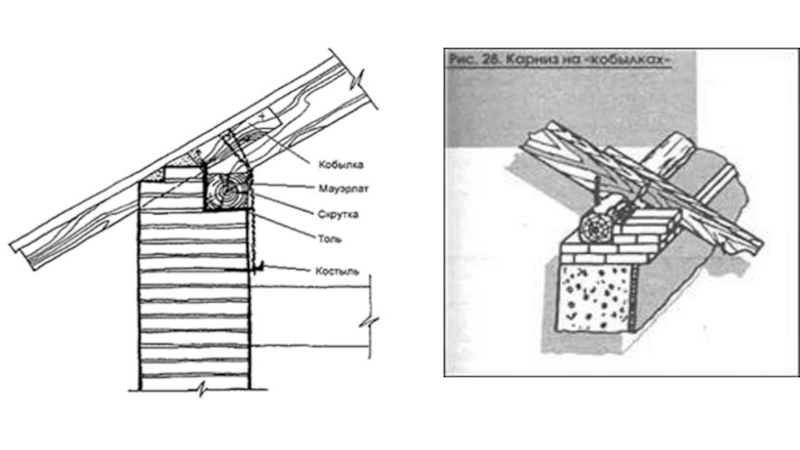

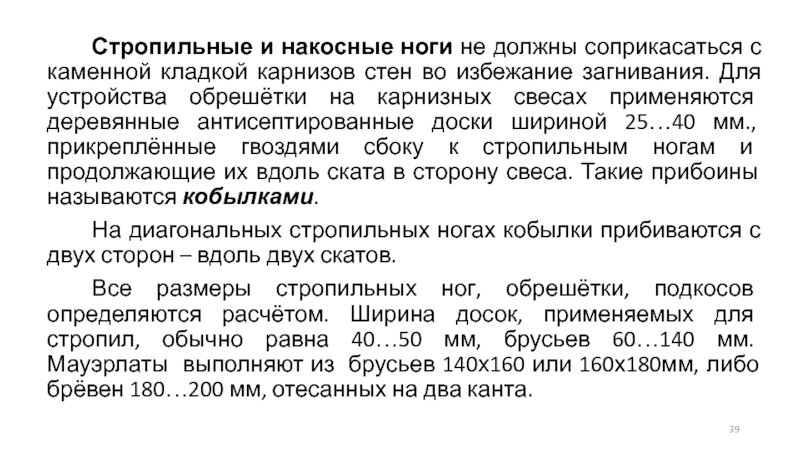

Слайд 39 Стропильные и накосные ноги не должны соприкасаться с каменной кладкой карнизов

стен во избежание загнивания. Для устройства обрешётки на карнизных свесах применяются деревянные антисептированные доски шириной 25…40 мм., прикреплённые гвоздями сбоку к стропильным ногам и продолжающие их вдоль ската в сторону свеса. Такие прибоины называются кобылками.
На диагональных стропильных ногах кобылки прибиваются с двух сторон – вдоль двух скатов.
Все размеры стропильных ног, обрешётки, подкосов определяются расчётом. Ширина досок, применяемых для стропил, обычно равна 40…50 мм, брусьев 60…140 мм. Мауэрлаты выполняют из брусьев 140х160 или 160х180мм, либо брёвен 180…200 мм, отесанных на два канта.

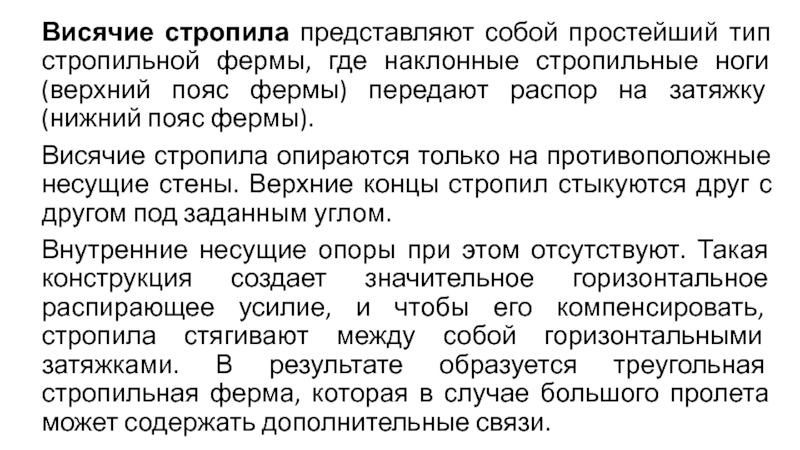

Слайд 41Висячие стропила представляют собой простейший тип стропильной фермы, где наклонные стропильные

ноги (верхний пояс фермы) передают распор на затяжку (нижний пояс фермы).
Висячие стропила опираются только на противоположные несущие стены. Верхние концы стропил стыкуются друг с другом под заданным углом.
Внутренние несущие опоры при этом отсутствуют. Такая конструкция создает значительное горизонтальное распирающее усилие, и чтобы его компенсировать, стропила стягивают между собой горизонтальными затяжками. В результате образуется треугольная стропильная ферма, которая в случае большого пролета может содержать дополнительные связи.

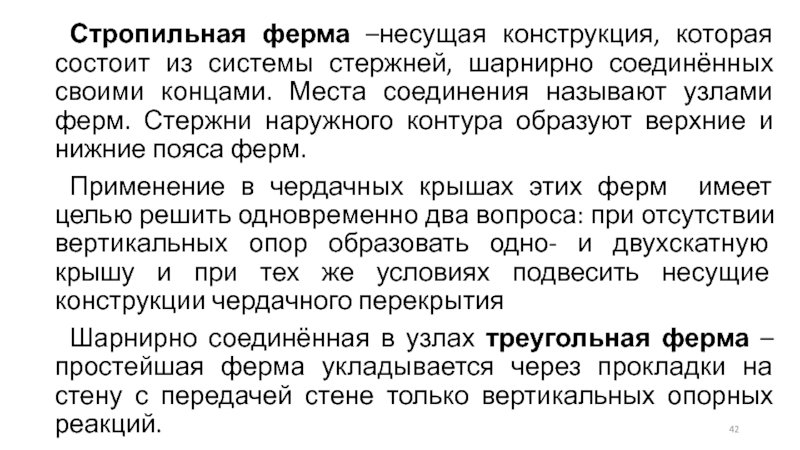

Слайд 42 Стропильная ферма –несущая конструкция, которая состоит из системы стержней, шарнирно соединённых

своими концами. Места соединения называют узлами ферм. Стержни наружного контура образуют верхние и нижние пояса ферм.
Применение в чердачных крышах этих ферм имеет целью решить одновременно два вопроса: при отсутствии вертикальных опор образовать одно- и двухскатную крышу и при тех же условиях подвесить несущие конструкции чердачного перекрытия
Шарнирно соединённая в узлах треугольная ферма – простейшая ферма укладывается через прокладки на стену с передачей стене только вертикальных опорных реакций.

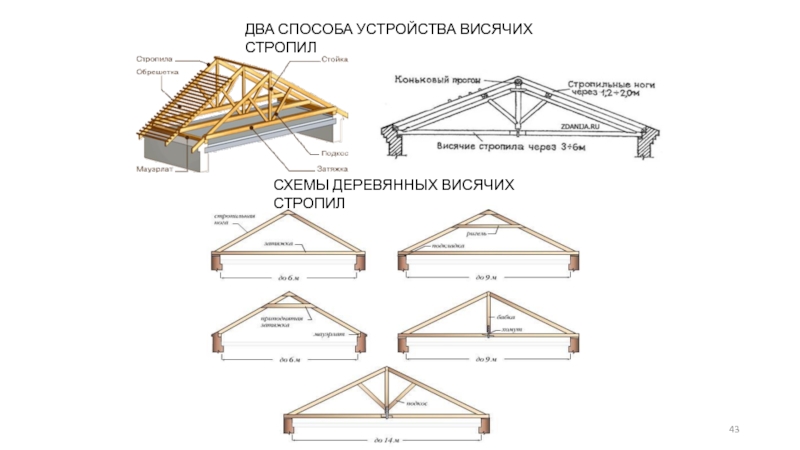

Слайд 43ДВА СПОСОБА УСТРОЙСТВА ВИСЯЧИХ СТРОПИЛ
СХЕМЫ ДЕРЕВЯННЫХ ВИСЯЧИХ СТРОПИЛ

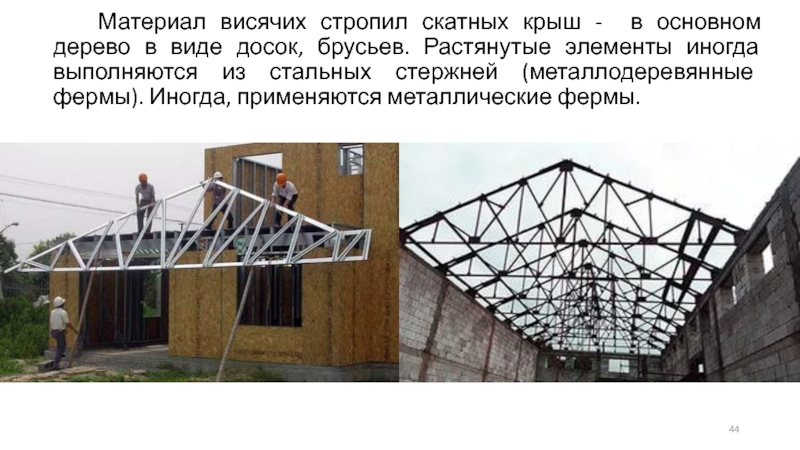

Слайд 44 Материал висячих стропил скатных крыш - в основном дерево в виде

досок, брусьев. Растянутые элементы иногда выполняются из стальных стержней (металлодеревянные фермы). Иногда, применяются металлические фермы.


Слайд 45Балконы, лоджии, эркеры. Окна, двери, ворота.

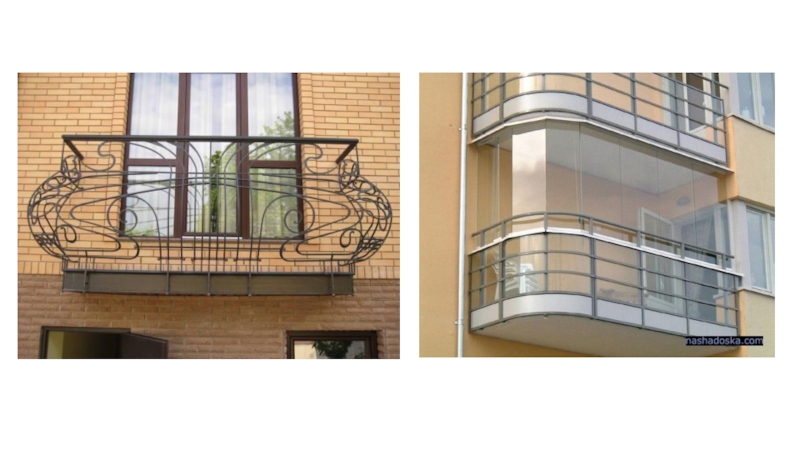

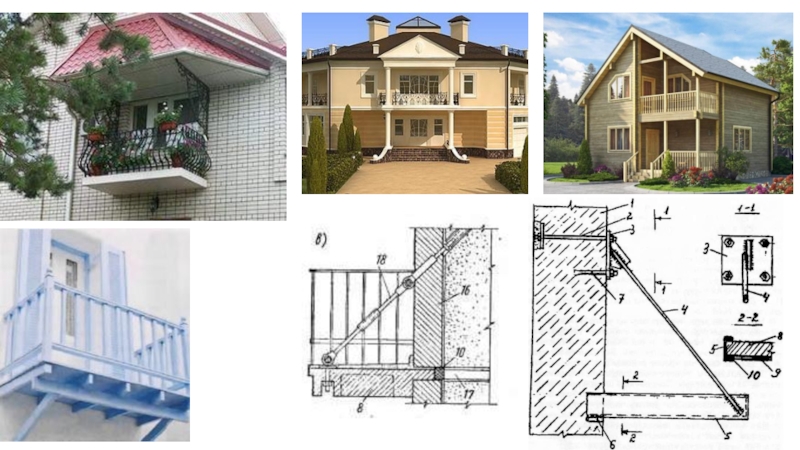

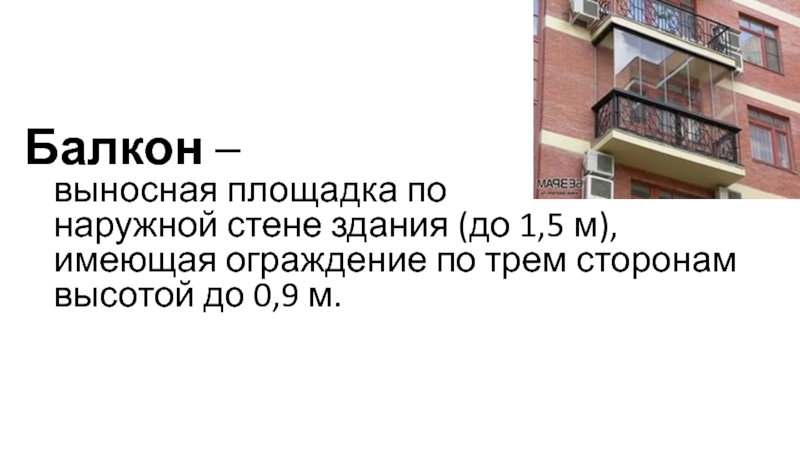

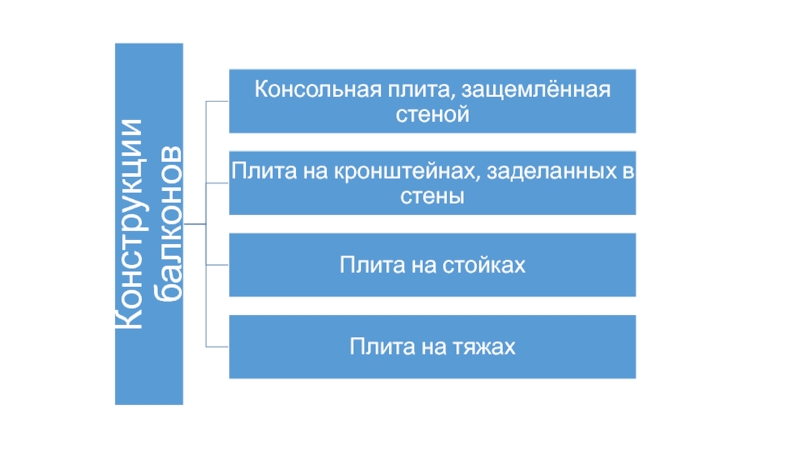

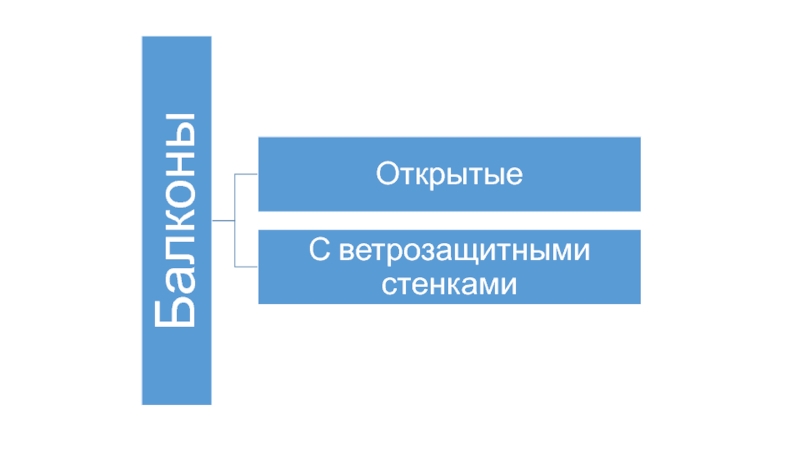

Слайд 46Балкон – выносная площадка по наружной стене здания (до 1,5 м), имеющая ограждение

по трем сторонам высотой до 0,9 м.

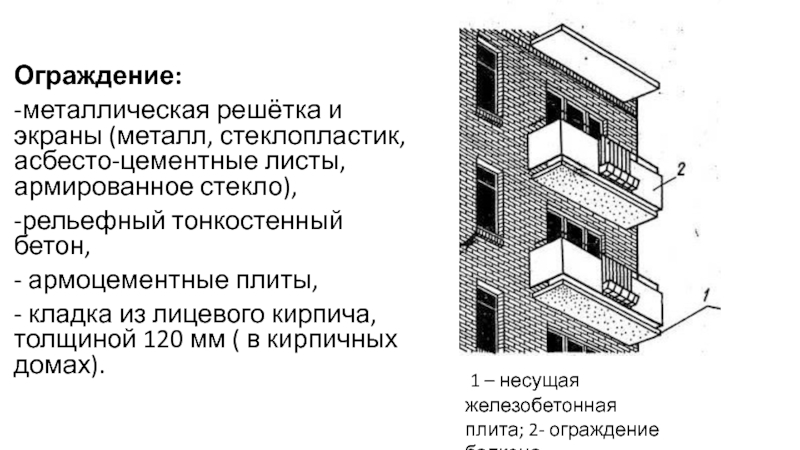

Слайд 50Ограждение:
-металлическая решётка и экраны (металл, стеклопластик, асбесто-цементные листы, армированное стекло),
-рельефный

тонкостенный бетон,
- армоцементные плиты,
- кладка из лицевого кирпича, толщиной 120 мм ( в кирпичных домах).

1 – несущая железобетонная
плита; 2- ограждение балкона

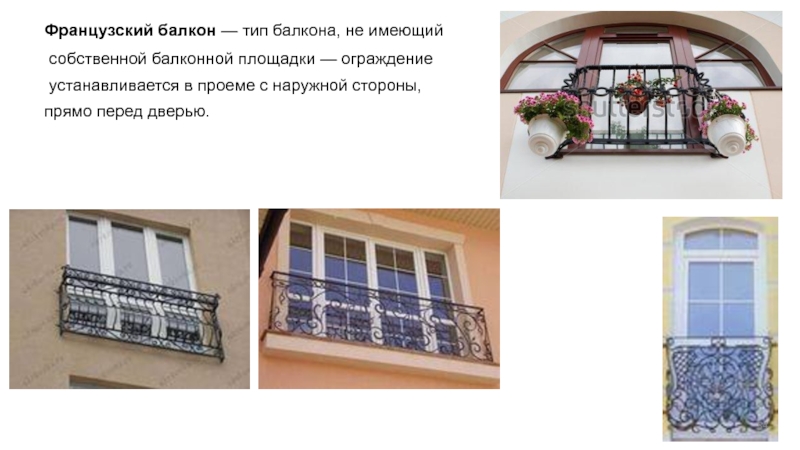

Слайд 54 Французский балкон — тип балкона, не имеющий
собственной балконной площадки —

ограждение
устанавливается в проеме с наружной стороны,
прямо перед дверью.

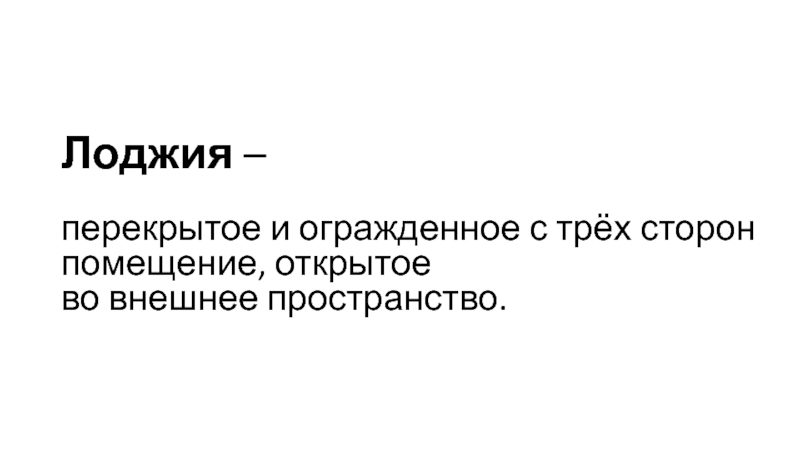

Слайд 55Лоджия – перекрытое и огражденное с трёх сторон помещение, открытое во

внешнее пространство.

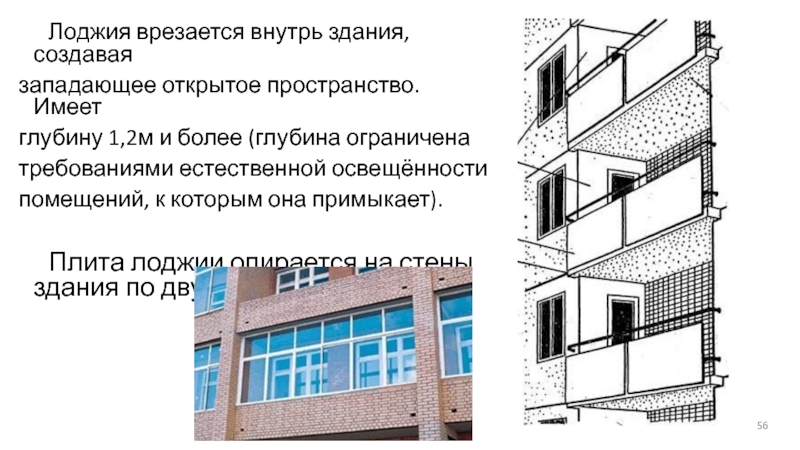

Слайд 56 Лоджия врезается внутрь здания, создавая
западающее открытое пространство. Имеет
глубину 1,2м

и более (глубина ограничена
требованиями естественной освещённости
помещений, к которым она примыкает).

Плита лоджии опирается на стены здания по двум или трём сторонам.

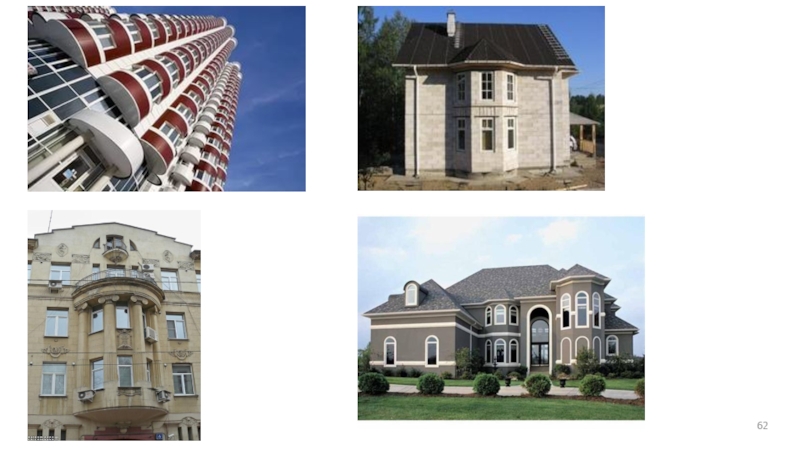

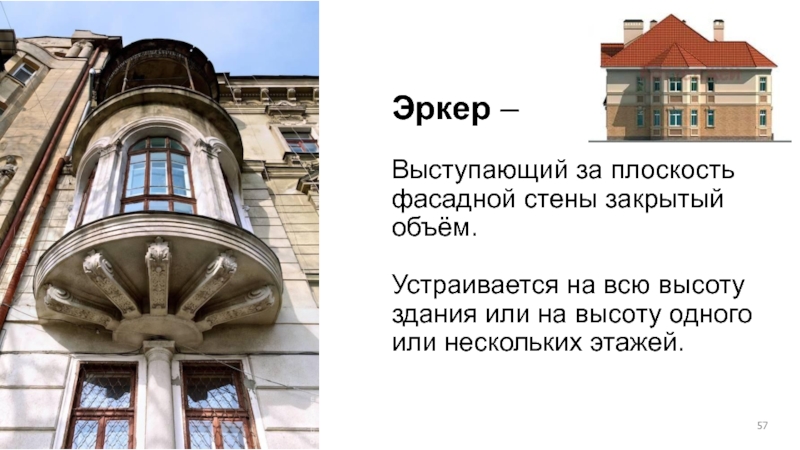

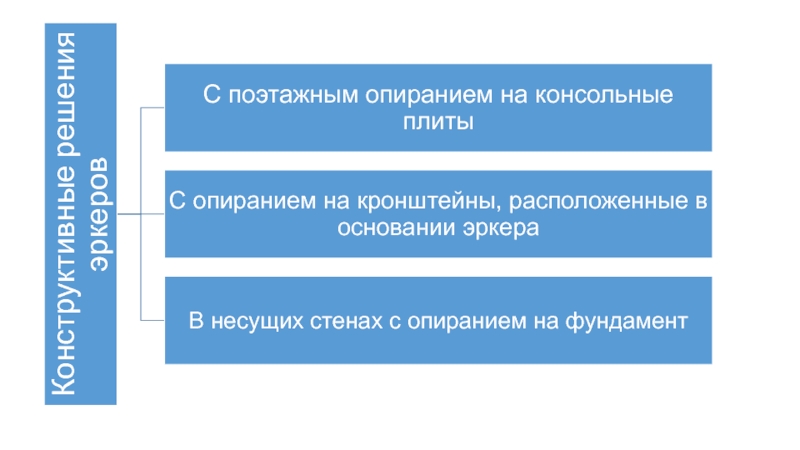

Слайд 57Эркер –

Выступающий за плоскость фасадной стены закрытый объём.

Устраивается на

всю высоту здания или на высоту одного или нескольких этажей.

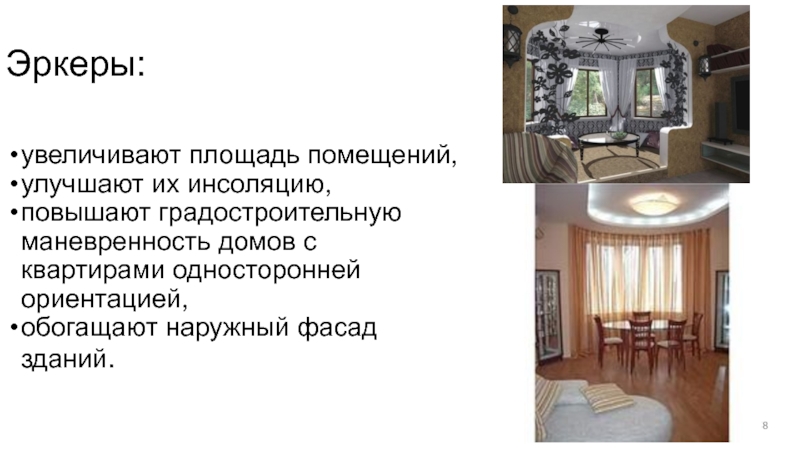

Слайд 58Эркеры:


увеличивают площадь помещений,
улучшают их инсоляцию,
повышают градостроительную маневренность домов с квартирами односторонней

ориентацией,
обогащают наружный фасад зданий.

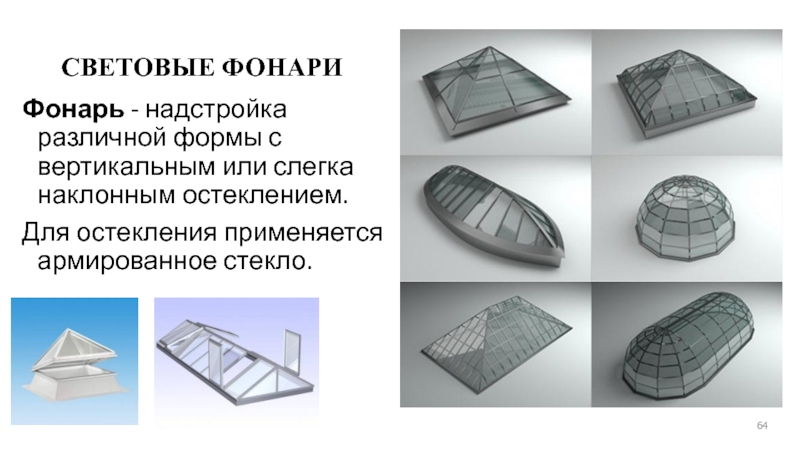

Слайд 64СВЕТОВЫЕ ФОНАРИ
Фонарь - надстройка различной формы с вертикальным или слегка наклонным

остеклением.
Для остекления применяется армированное стекло.

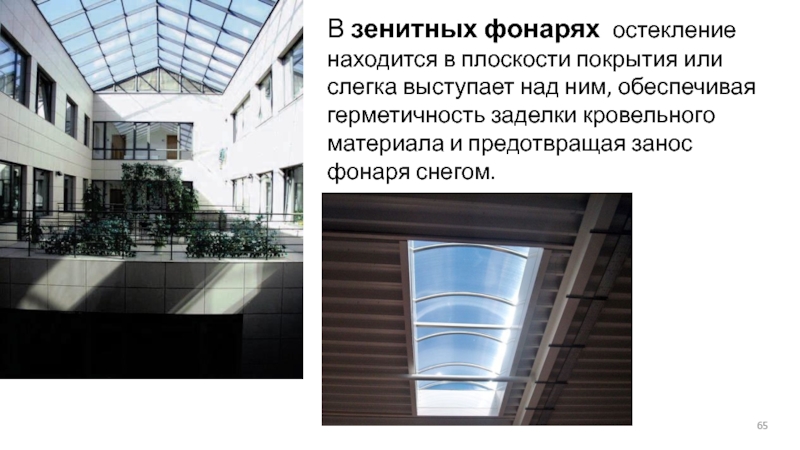

Слайд 65В зенитных фонарях остекление находится в плоскости покрытия или слегка выступает

над ним, обеспечивая герметичность заделки кровельного материала и предотвращая занос фонаря снегом.

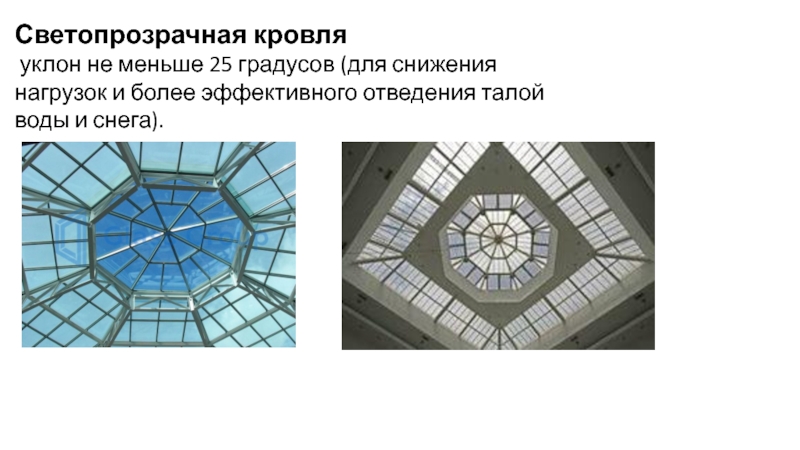

Слайд 69Светопрозрачная кровля
уклон не меньше 25 градусов (для снижения нагрузок

и более эффективного отведения талой воды и снега).

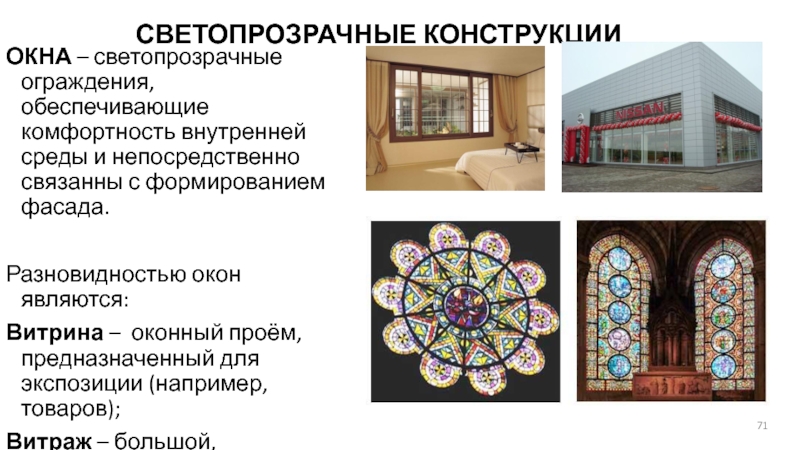

Слайд 71СВЕТОПРОЗРАЧНЫЕ КОНСТРУКЦИИ

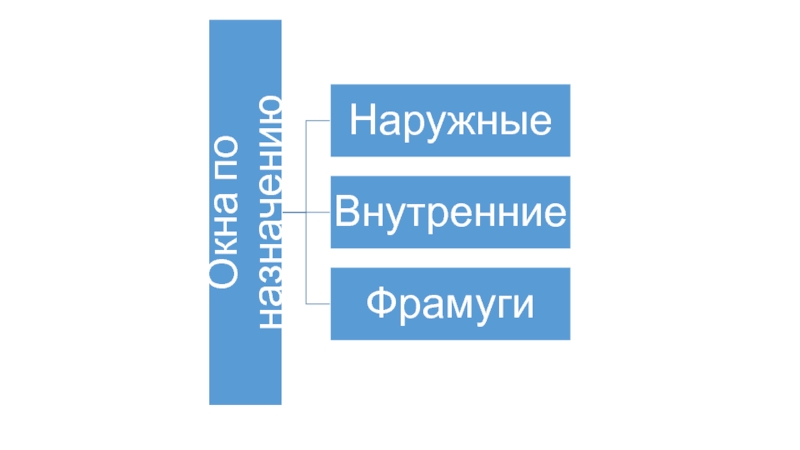

ОКНА – светопрозрачные ограждения, обеспечивающие комфортность внутренней среды и непосредственно

связанны с формированием фасада.

Разновидностью окон являются:
Витрина – оконный проём, предназначенный для экспозиции (например, товаров);
Витраж – большой, остеклённый участок стены.

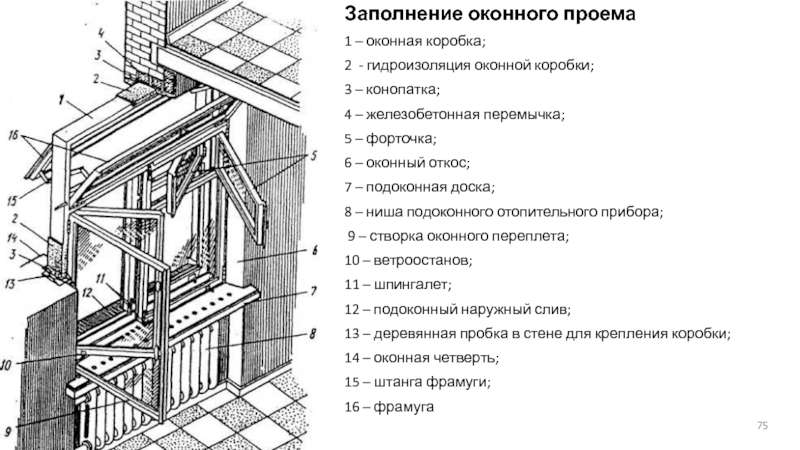

Слайд 75Заполнение оконного проема
1 – оконная коробка;
2 - гидроизоляция оконной коробки;
3

– конопатка;
4 – железобетонная перемычка;
5 – форточка;
6 – оконный откос;
7 – подоконная доска;
8 – ниша подоконного отопительного прибора;
9 – створка оконного переплета;
10 – ветроостанов;
11 – шпингалет;
12 – подоконный наружный слив;
13 – деревянная пробка в стене для крепления коробки;
14 – оконная четверть;
15 – штанга фрамуги;
16 – фрамуга

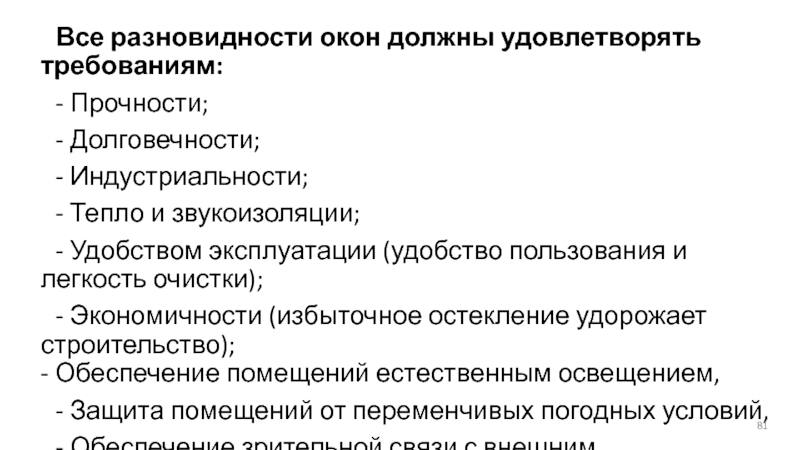

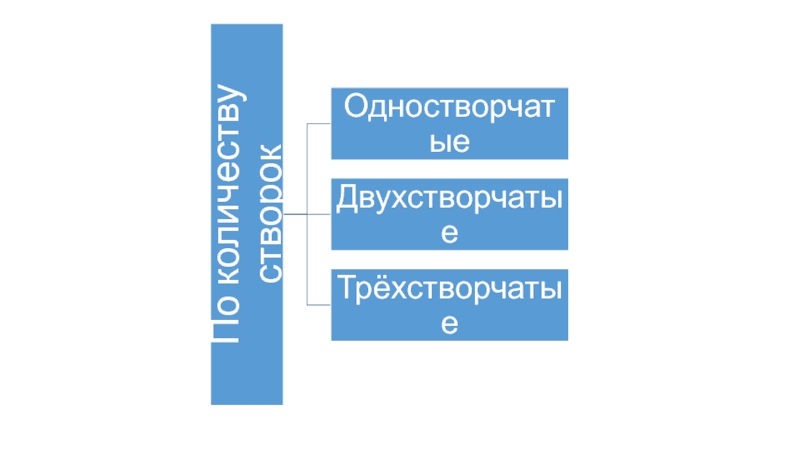

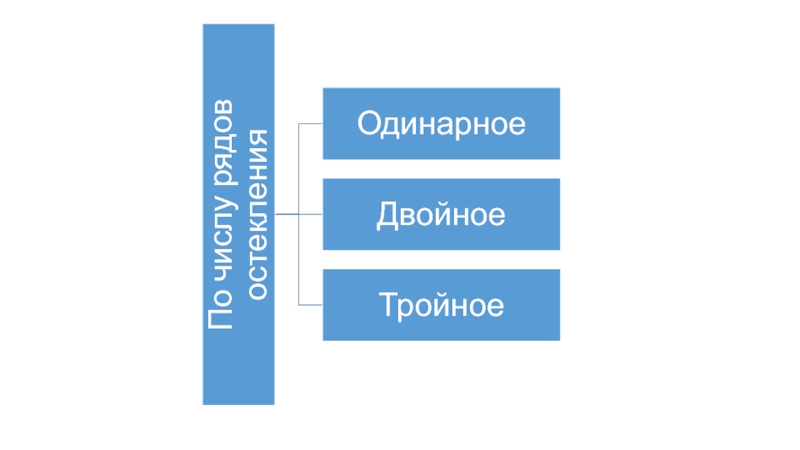

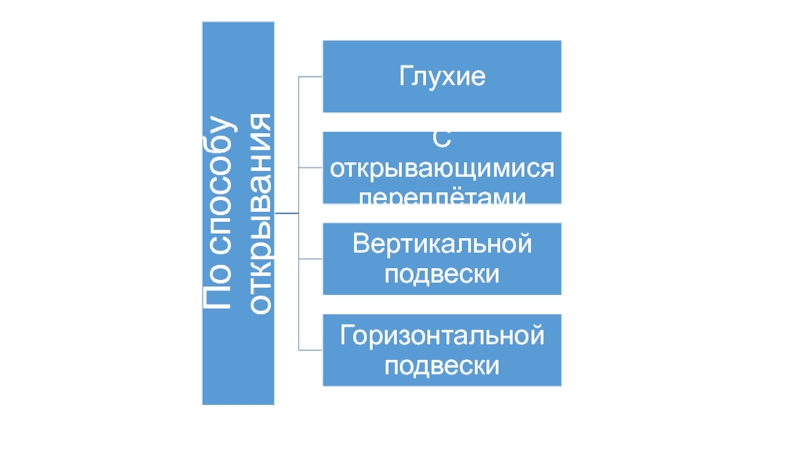

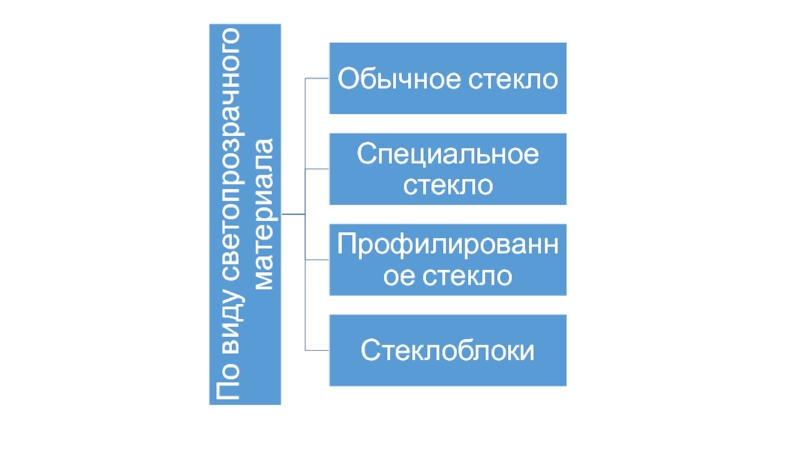

Слайд 81 Все разновидности окон должны удовлетворять требованиям:
- Прочности;
- Долговечности;
- Индустриальности;
- Тепло и

звукоизоляции;
- Удобством эксплуатации (удобство пользования и легкость очистки);
- Экономичности (избыточное остекление удорожает строительство); - Обеспечение помещений естественным освещением,
- Защита помещений от переменчивых погодных условий,
- Обеспечение зрительной связи с внешним пространством

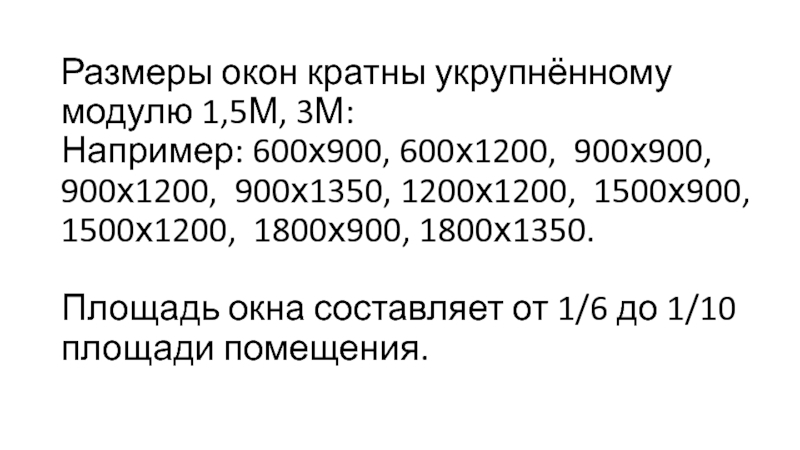

Слайд 82Размеры окон кратны укрупнённому модулю 1,5М, 3М: Например: 600х900, 600х1200, 900х900, 900х1200,

900х1350, 1200х1200, 1500х900, 1500х1200, 1800х900, 1800х1350. Площадь окна составляет от 1/6 до 1/10 площади помещения.

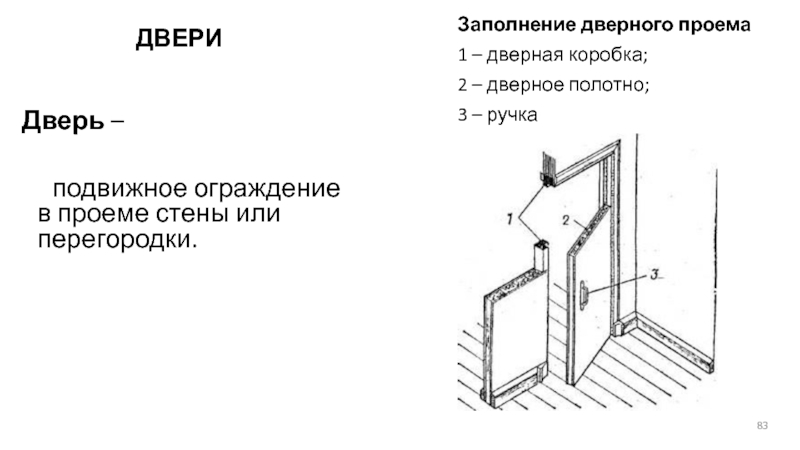

Слайд 83ДВЕРИ

Дверь –

подвижное ограждение в проеме стены или перегородки.


Заполнение дверного

проема
1 – дверная коробка;
2 – дверное полотно;
3 – ручка

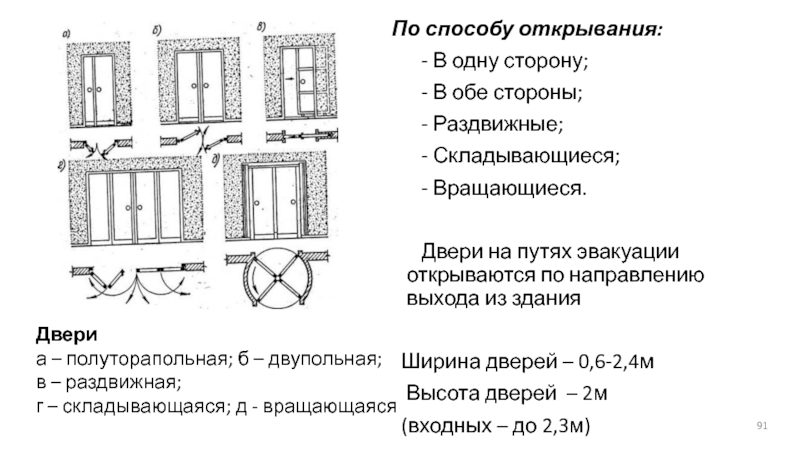

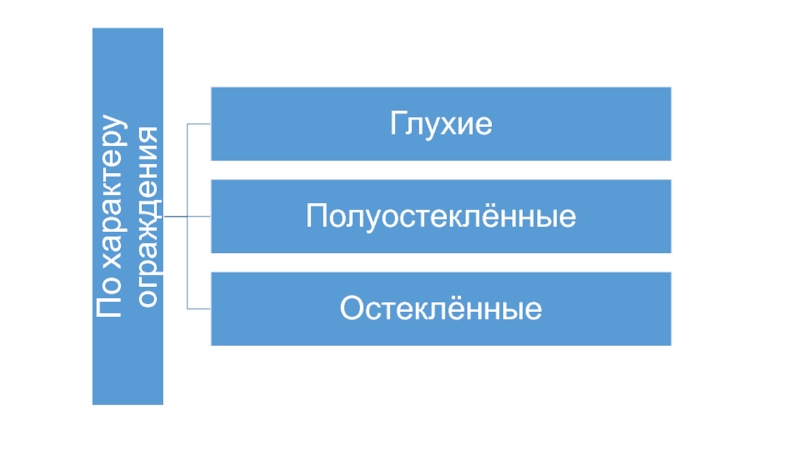

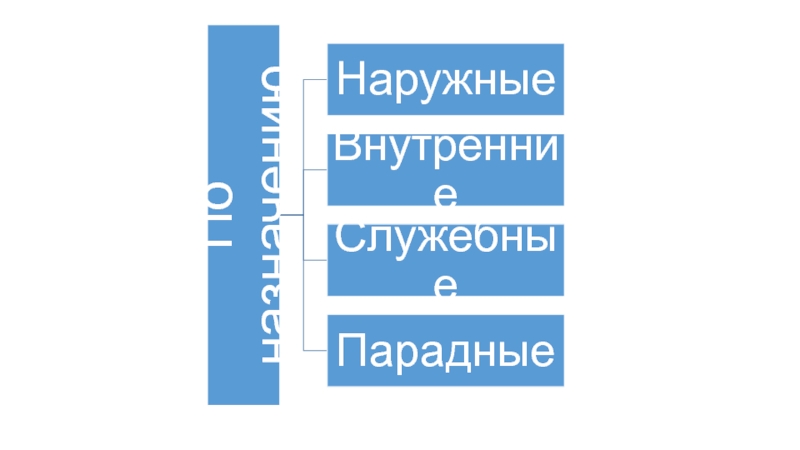

Слайд 91По способу открывания:
- В одну сторону;
- В обе стороны;
- Раздвижные;
- Складывающиеся;
-

Вращающиеся.

Двери на путях эвакуации открываются по направлению выхода из здания

Ширина дверей – 0,6-2,4м
Высота дверей – 2м
(входных – до 2,3м)

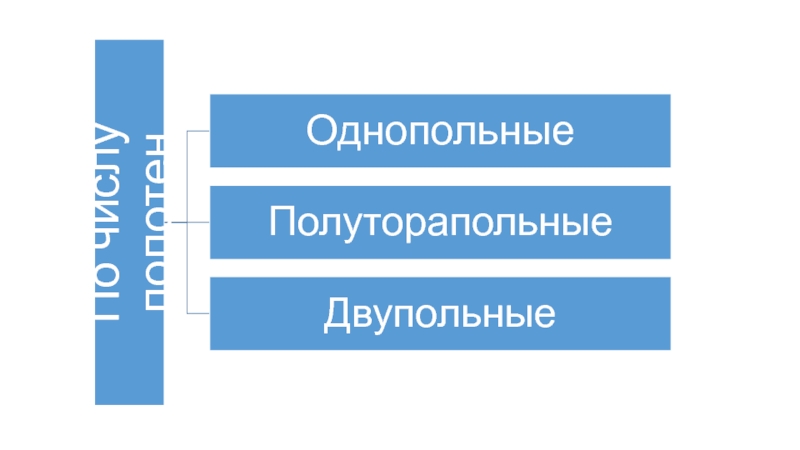

Двери
а – полуторапольная; б – двупольная;
в – раздвижная;
г – складывающаяся; д - вращающаяся


Слайд 92

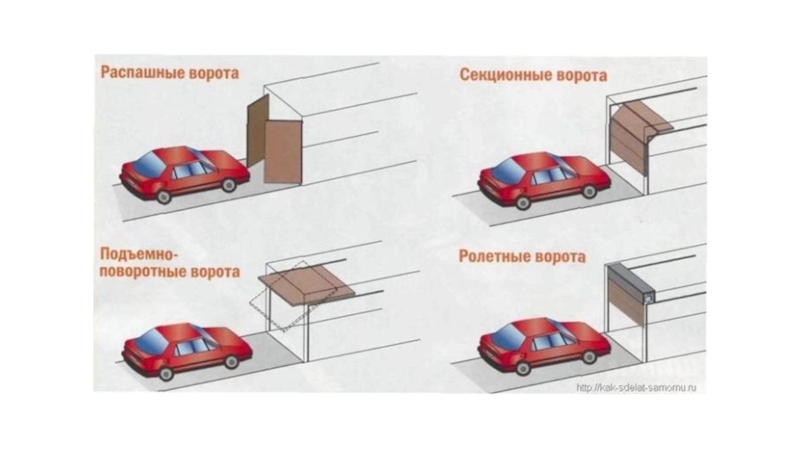

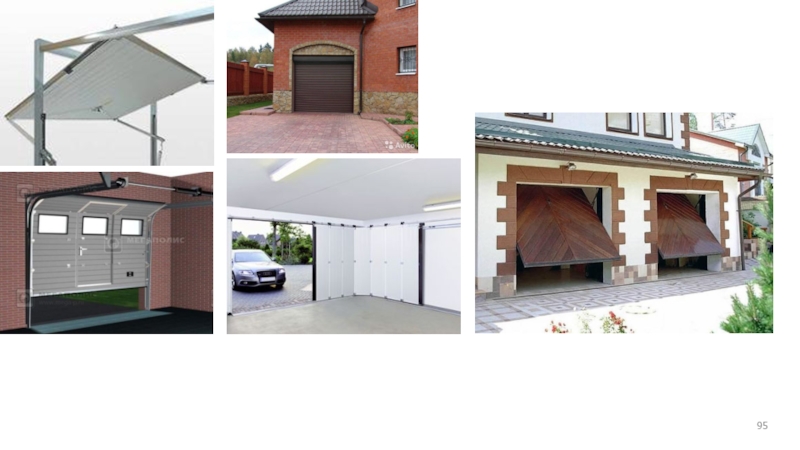

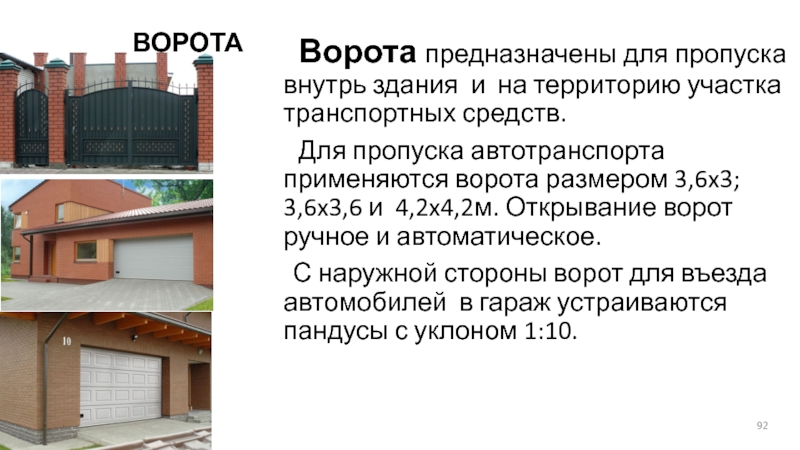

ВОРОТА

Ворота предназначены для пропуска внутрь здания и на территорию участка транспортных средств.
Для пропуска автотранспорта применяются ворота размером 3,6x3; 3,6x3,6 и 4,2x4,2м. Открывание ворот ручное и автоматическое.
С наружной стороны ворот для въезда автомобилей в гараж устраиваются пандусы с уклоном 1:10.

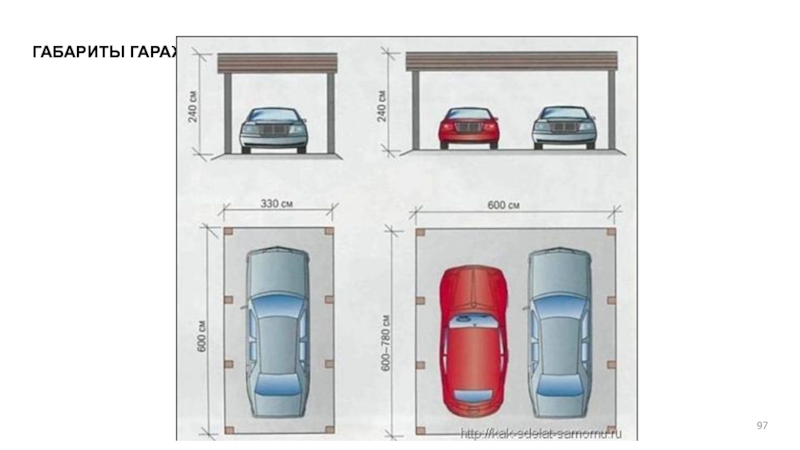

Слайд 97ГАБАРИТЫ ГАРАЖА
