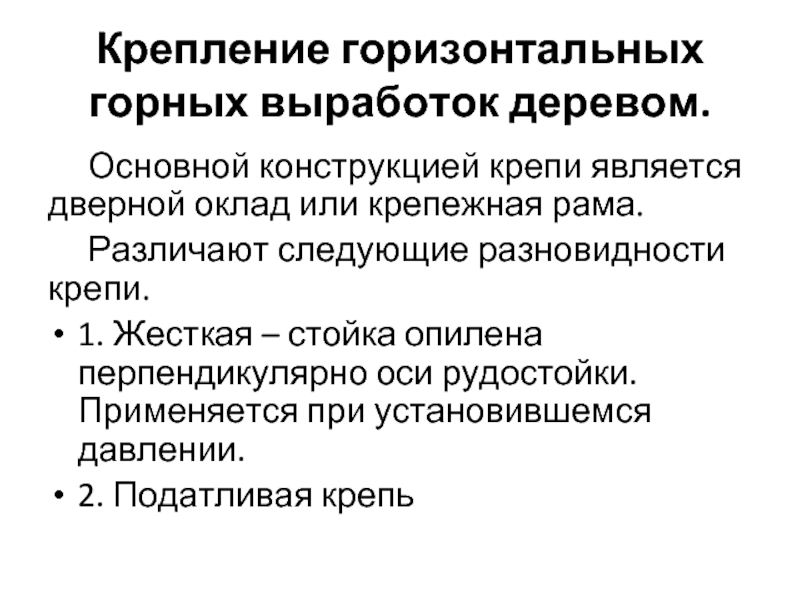

Крепление горных выработок деревом презентация

крепежная рама.
Различают следующие разновидности крепи.
1. Жесткая – стойка опилена перпендикулярно оси рудостойки. Применяется при установившемся давлении.
2. Податливая крепь

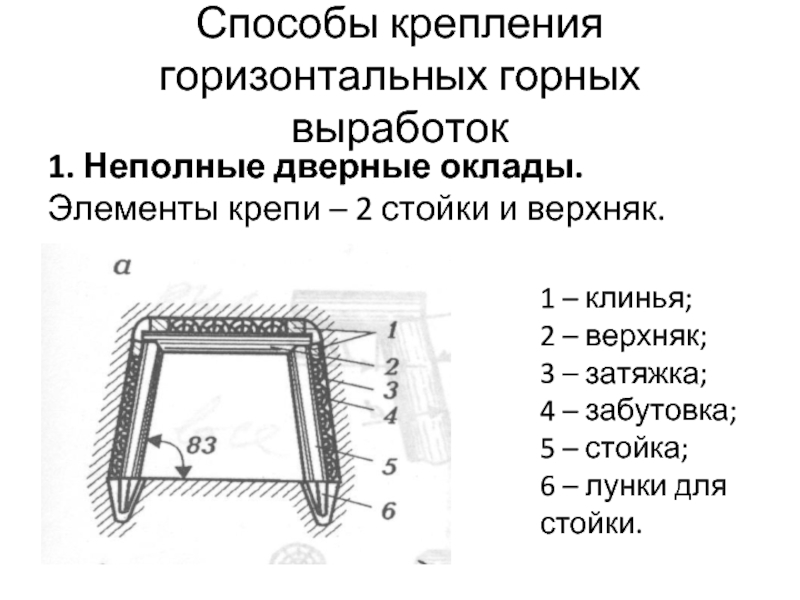

2 стойки и верхняк.

1 – клинья;
2 – верхняк;
3 – затяжка;
4 – забутовка;
5 – стойка;
6 – лунки для стойки.

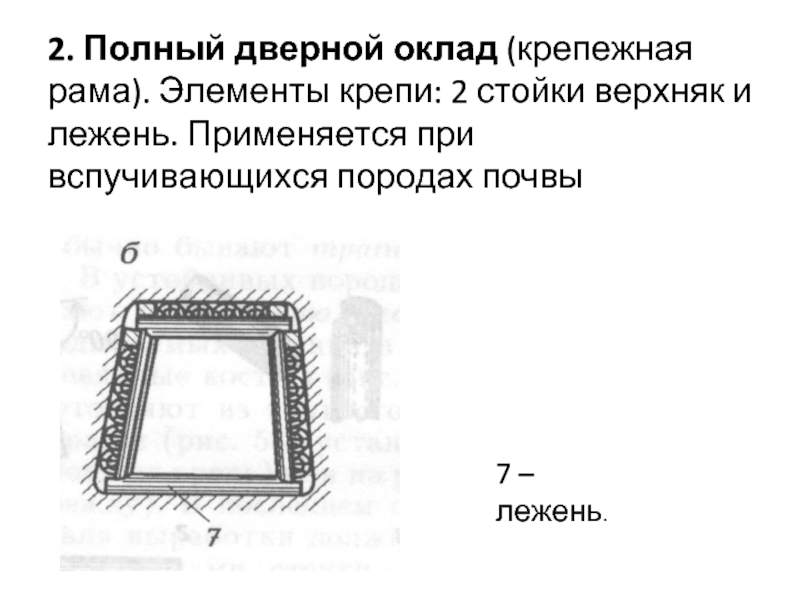

и лежень. Применяется при вспучивающихся породах почвы

7 – лежень.

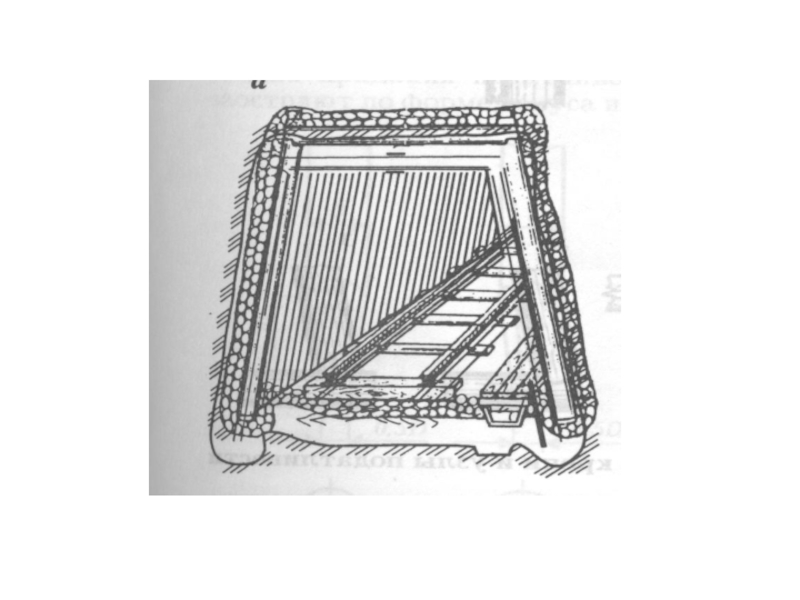

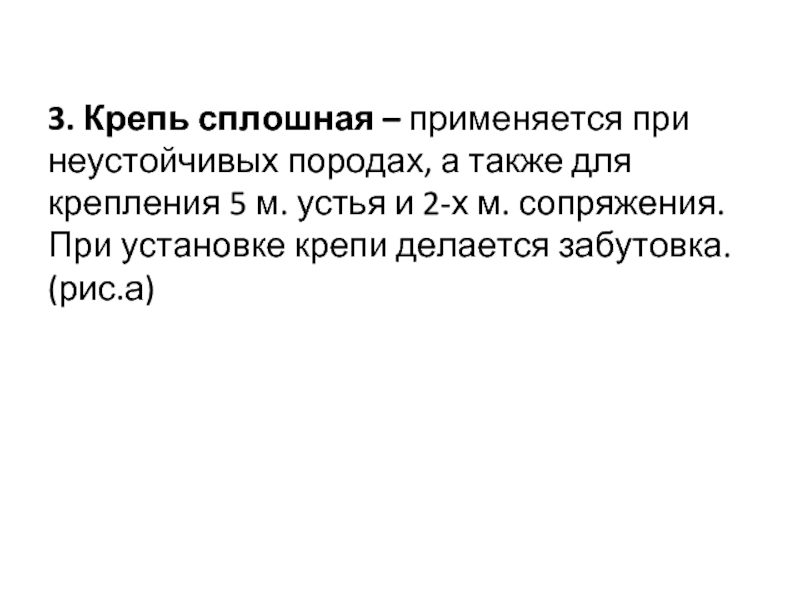

крепления 5 м. устья и 2-х м. сопряжения. При установке крепи делается забутовка. (рис.а)

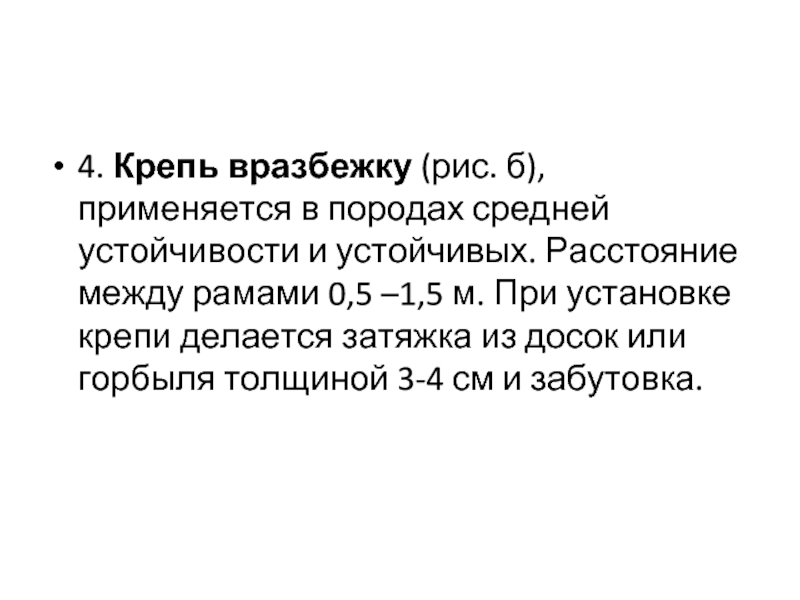

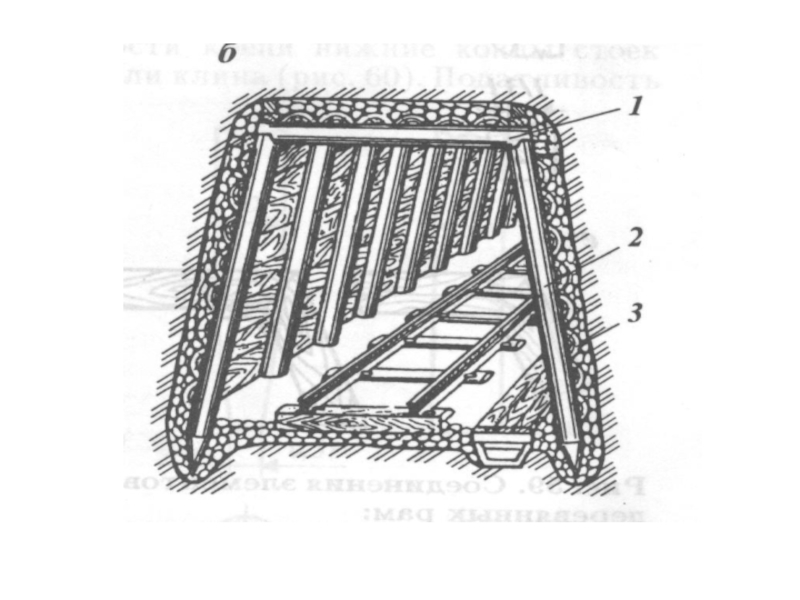

устойчивых. Расстояние между рамами 0,5 –1,5 м. При установке крепи делается затяжка из досок или горбыля толщиной 3-4 см и забутовка.

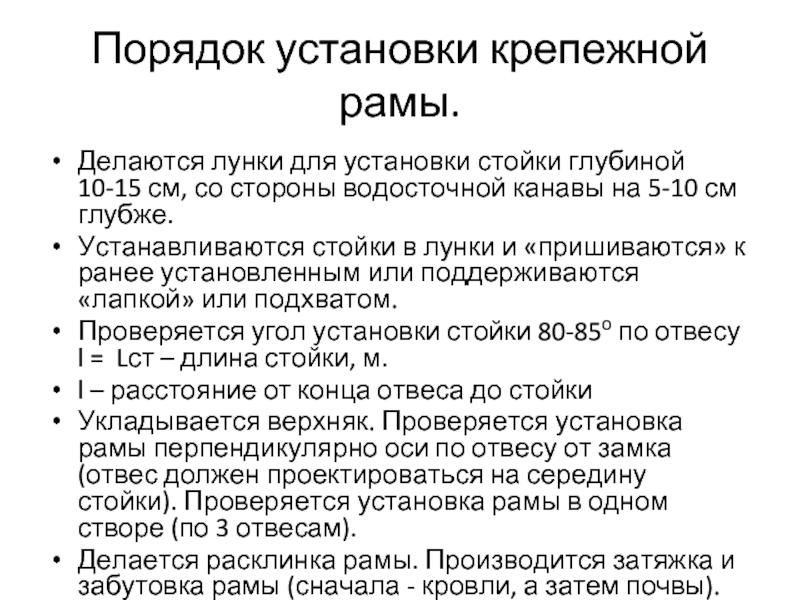

со стороны водосточной канавы на 5-10 см глубже.

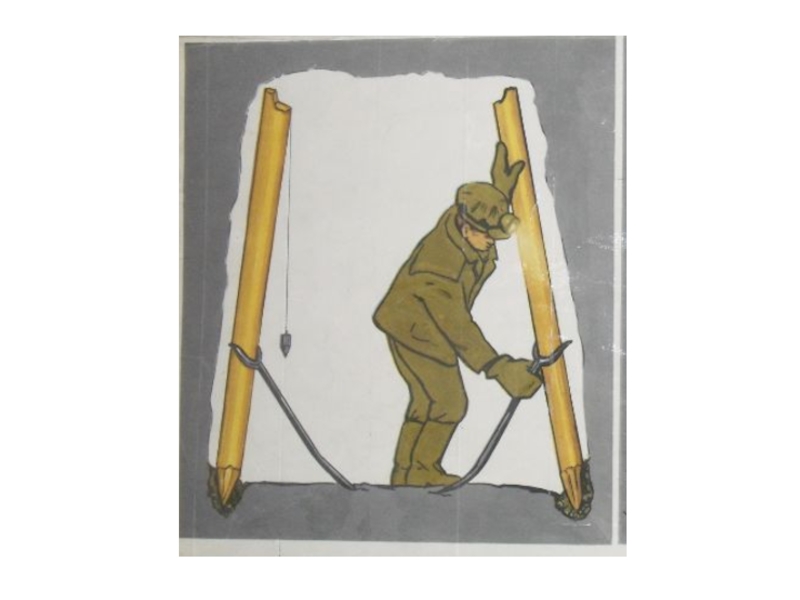

Устанавливаются стойки в лунки и «пришиваются» к ранее установленным или поддерживаются «лапкой» или подхватом.
Проверяется угол установки стойки 80-85о по отвесу l = Lст – длина стойки, м.
l – расстояние от конца отвеса до стойки
Укладывается верхняк. Проверяется установка рамы перпендикулярно оси по отвесу от замка (отвес должен проектироваться на середину стойки). Проверяется установка рамы в одном створе (по 3 отвесам).
Делается расклинка рамы. Производится затяжка и забутовка рамы (сначала - кровли, а затем почвы).

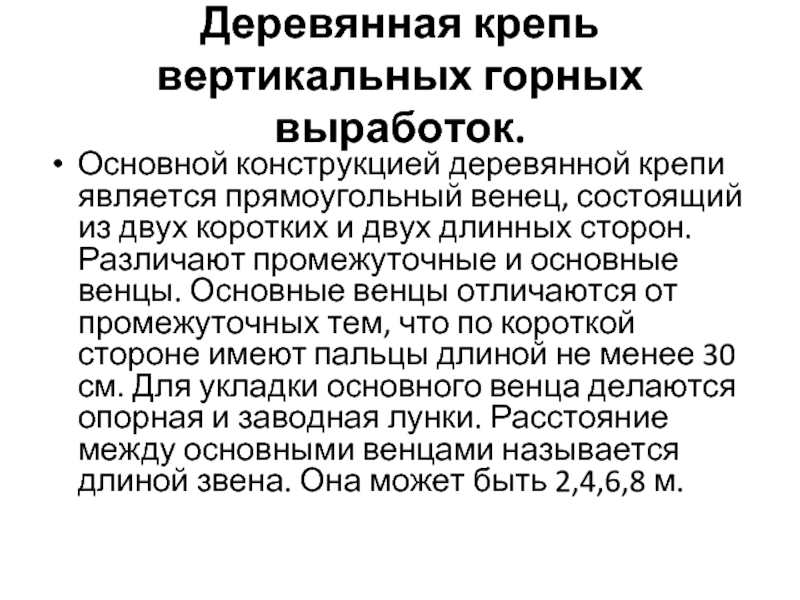

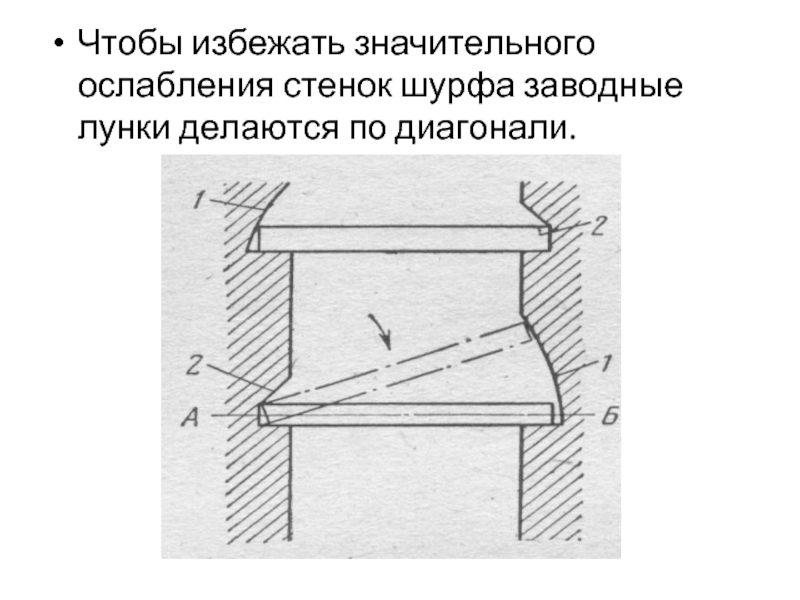

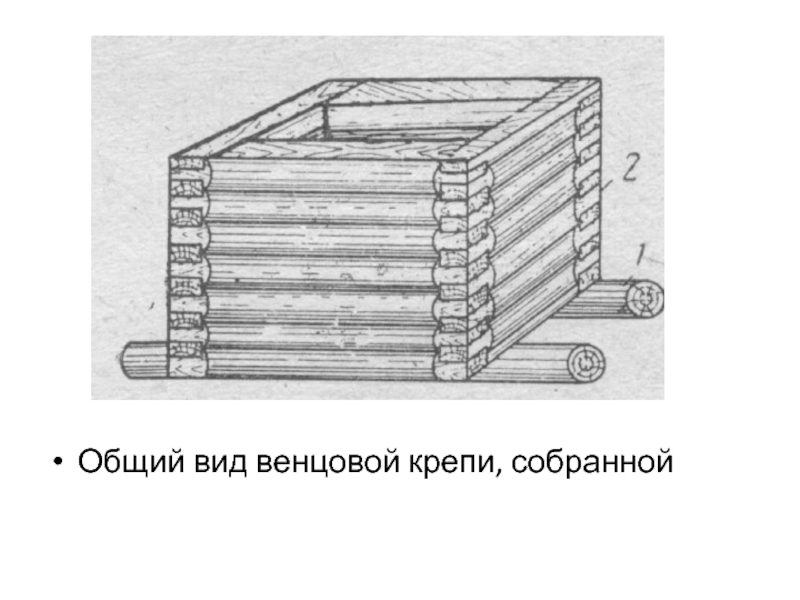

состоящий из двух коротких и двух длинных сторон. Различают промежуточные и основные венцы. Основные венцы отличаются от промежуточных тем, что по короткой стороне имеют пальцы длиной не менее 30 см. Для укладки основного венца делаются опорная и заводная лунки. Расстояние между основными венцами называется длиной звена. Она может быть 2,4,6,8 м.

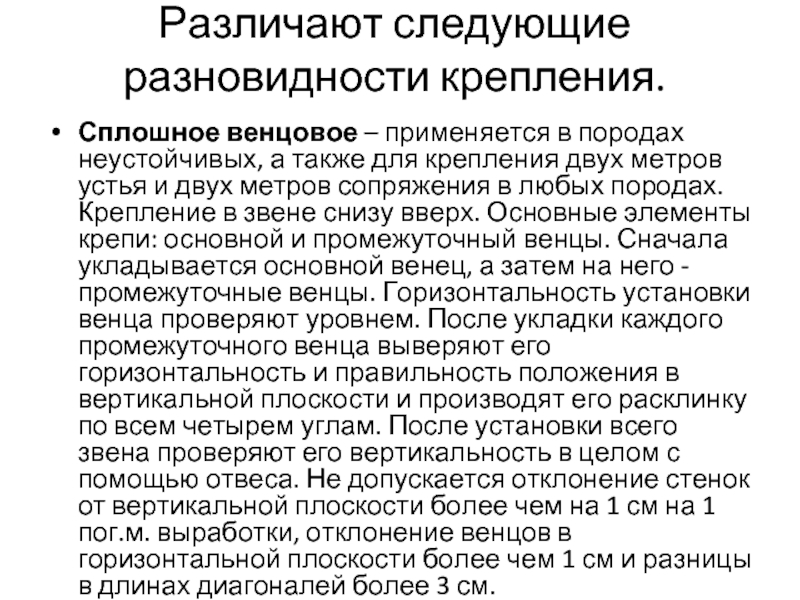

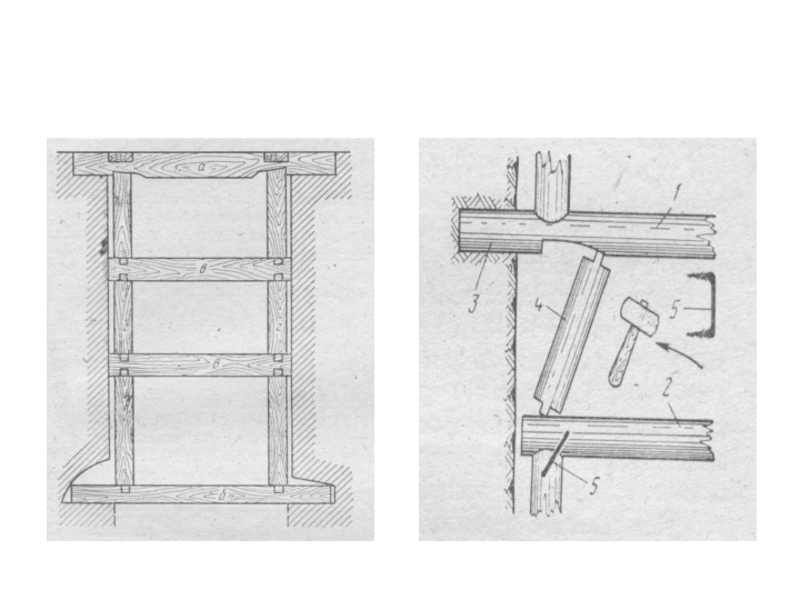

также для крепления двух метров устья и двух метров сопряжения в любых породах. Крепление в звене снизу вверх. Основные элементы крепи: основной и промежуточный венцы. Сначала укладывается основной венец, а затем на него - промежуточные венцы. Горизонтальность установки венца проверяют уровнем. После укладки каждого промежуточного венца выверяют его горизонтальность и правильность положения в вертикальной плоскости и производят его расклинку по всем четырем углам. После установки всего звена проверяют его вертикальность в целом с помощью отвеса. Не допускается отклонение стенок от вертикальной плоскости более чем на 1 см на 1 пог.м. выработки, отклонение венцов в горизонтальной плоскости более чем 1 см и разницы в длинах диагоналей более 3 см.

– промежуточные венцы.

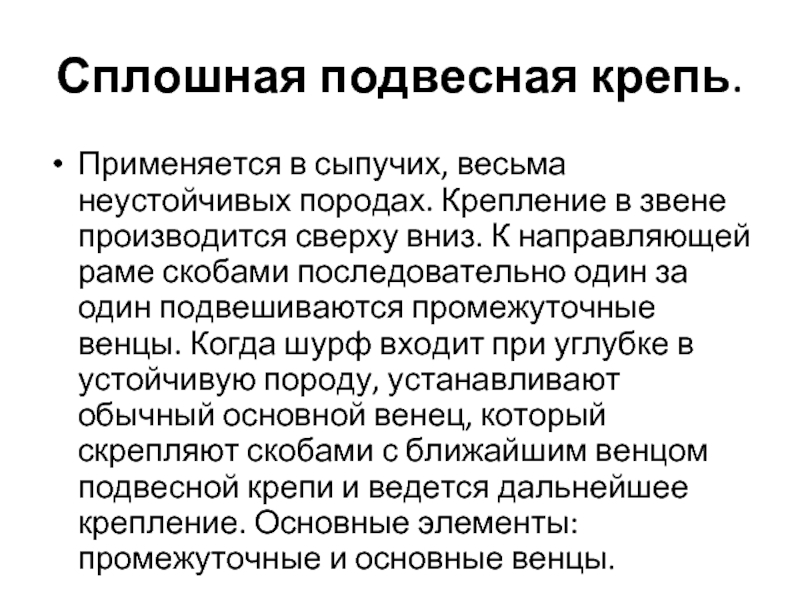

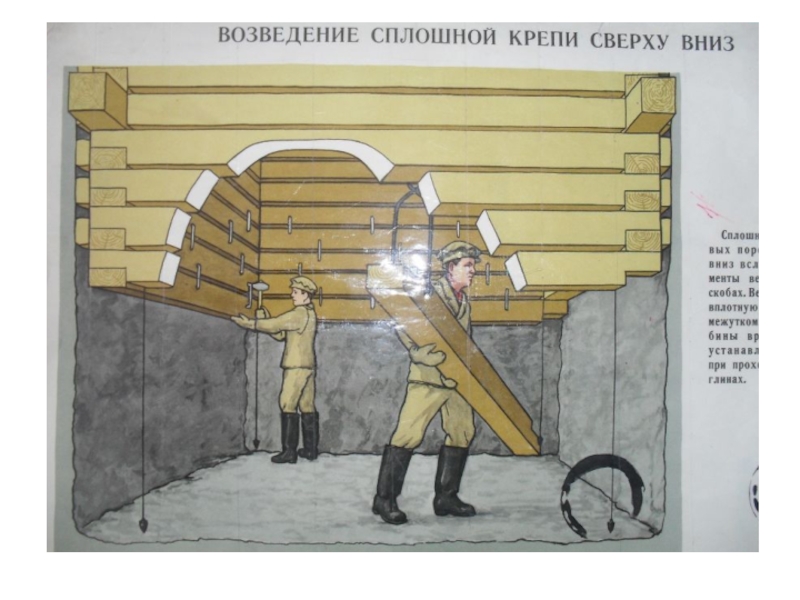

звене производится сверху вниз. К направляющей раме скобами последовательно один за один подвешиваются промежуточные венцы. Когда шурф входит при углубке в устойчивую породу, устанавливают обычный основной венец, который скрепляют скобами с ближайшим венцом подвесной крепи и ведется дальнейшее крепление. Основные элементы: промежуточные и основные венцы.

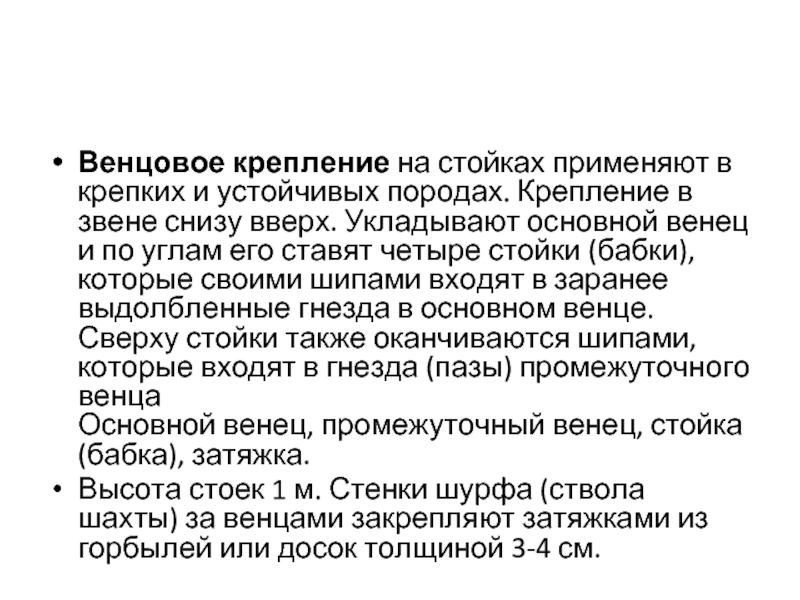

в звене снизу вверх. Укладывают основной венец и по углам его ставят четыре стойки (бабки), которые своими шипами входят в заранее выдолбленные гнезда в основном венце. Сверху стойки также оканчиваются шипами, которые входят в гнезда (пазы) промежуточного венца Основной венец, промежуточный венец, стойка (бабка), затяжка.
Высота стоек 1 м. Стенки шурфа (ствола шахты) за венцами закрепляют затяжками из горбылей или досок толщиной 3-4 см.

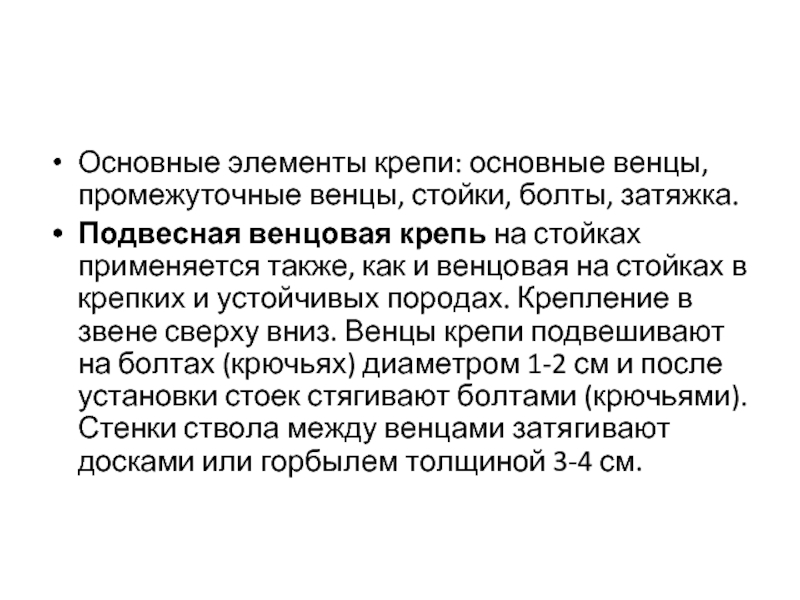

крепь на стойках применяется также, как и венцовая на стойках в крепких и устойчивых породах. Крепление в звене сверху вниз. Венцы крепи подвешивают на болтах (крючьях) диаметром 1-2 см и после установки стоек стягивают болтами (крючьями). Стенки ствола между венцами затягивают досками или горбылем толщиной 3-4 см.

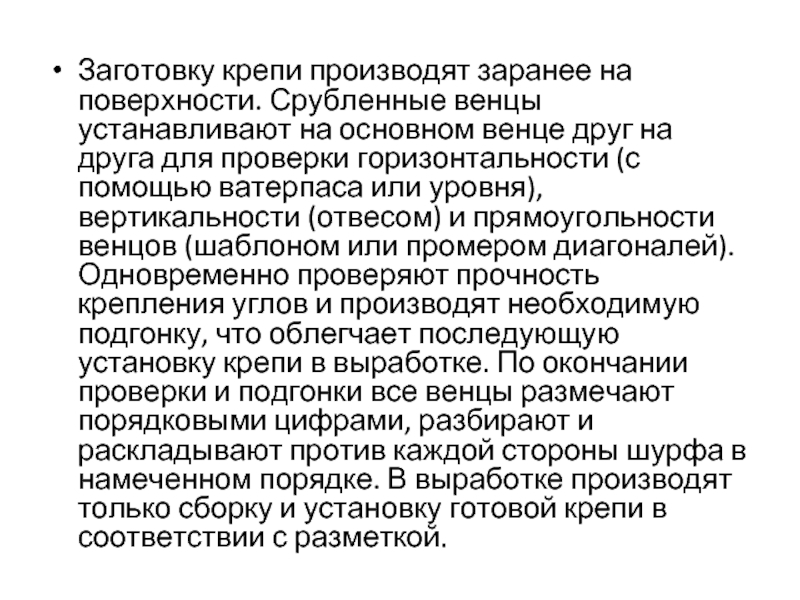

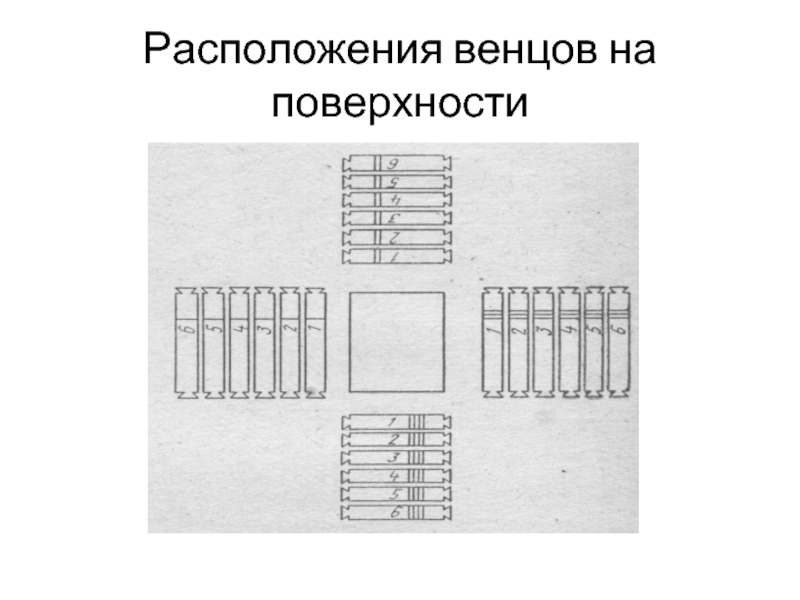

венце друг на друга для проверки горизонтальности (с помощью ватерпаса или уровня), вертикальности (отвесом) и прямоугольности венцов (шаблоном или промером диагоналей). Одновременно проверяют прочность крепления углов и производят необходимую подгонку, что облегчает последующую установку крепи в выработке. По окончании проверки и подгонки все венцы размечают порядковыми цифрами, разбирают и раскладывают против каждой стороны шурфа в намеченном порядке. В выработке производят только сборку и установку готовой крепи в соответствии с разметкой.

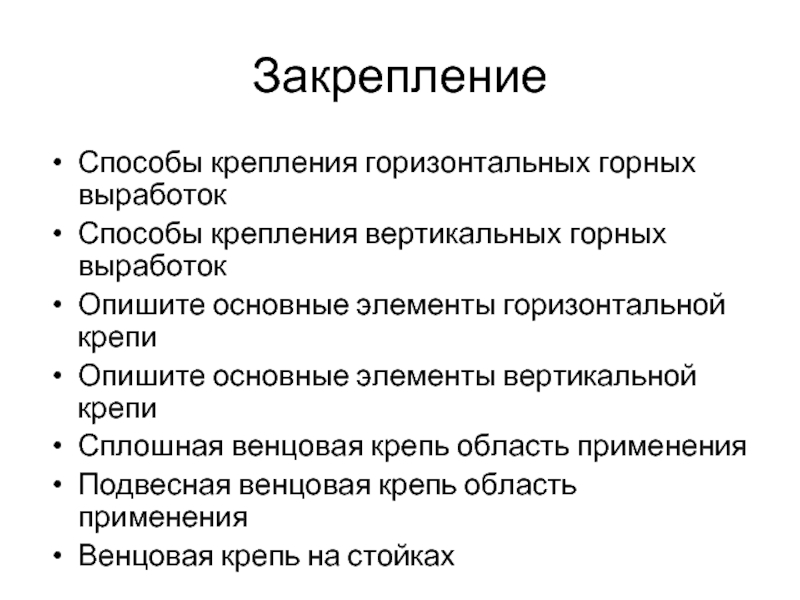

элементы горизонтальной крепи
Опишите основные элементы вертикальной крепи
Сплошная венцовая крепь область применения
Подвесная венцовая крепь область применения
Венцовая крепь на стойках
