Комплексное решение для ЧПУ презентация

3D модель;

только через ЧПУ возможно:
сокращение оснастки;
повышение мобильности производства;
производительности и качества.

использования производственного оборудования.
Для эффективного управления производством необходима объективная, оперативная и структурированная информация.
Переход на более совершенное оборудование и удорожание энергоносителей выдвигают дополнительные требования по контролю за их использованием.

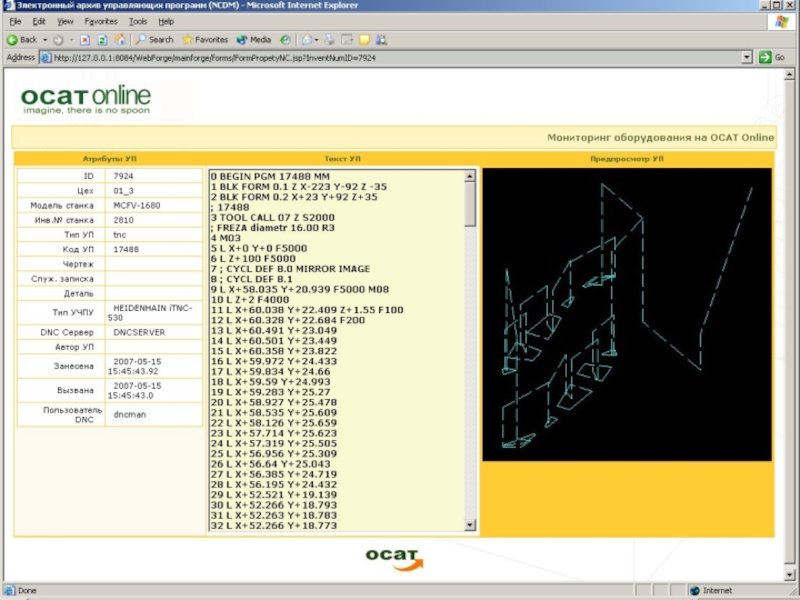

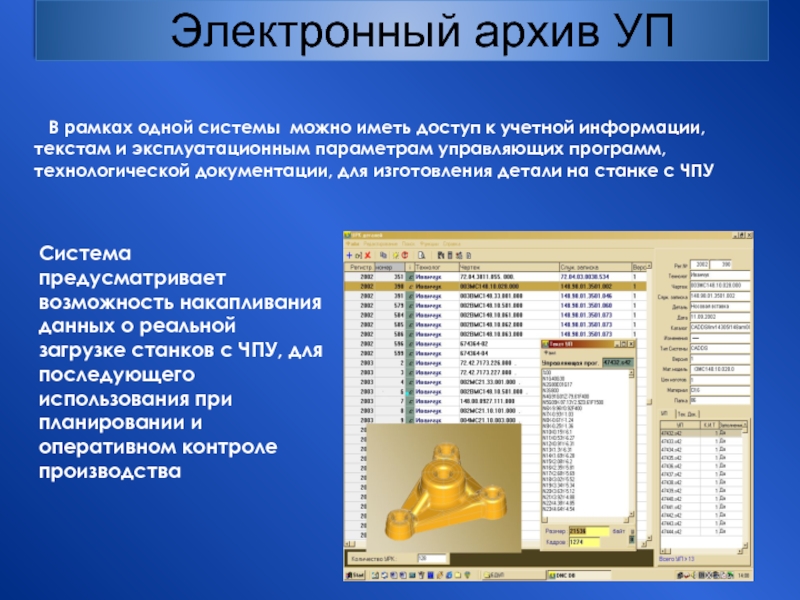

к учетной информации, текстам и эксплуатационным параметрам управляющих программ, технологической документации, для изготовления детали на станке с ЧПУ

Система предусматривает возможность накапливания данных о реальной загрузке станков с ЧПУ, для последующего использования при планировании и оперативном контроле производства

УП;
- технологическая 3D модель;
- общие 3D виды
обрабатываемой детали
или характерных фрагментов;
- другие на усмотрение технолога ...

- ТУ поставки заготовки;
- ТУ на инструмент;
- ТУ на проектирование приспособлений;
- ТУ на контрольно-измерительную оснастку

Типовой состав технической документации, сохраняемой вместе с учетно-регистрационной карточкой детали

предприятии в рамках одной системы;
-"наведение порядка" в информации, связанной с применением УП на предприятии;
- интеграцию этой информации в рамках современных PLM/ERP систем верхнего уровня;
- развитые интерфейсы, обеспечивающие информационное согласование с различными системами и приложениями (посредством XML, WEB, IP, SP);
- упрощение процедур передачи УП и технологической документации между предприятиями;
- гарантированное сохранения УП и связанной с ними технической документации за счет применения специализированных средств серверов баз данных;
-надежное разделение доступа к информации для различных категорий пользователей и защита ее от искажения или несанкционированного использования;
-широкие возможности поисковых операций, а также формирования оперативных и сводных отчетов в экранной или печатной форме;
- учет изменений и версий;
- корректную одновременную работу нескольких пользователей с УП и связанной с ними технической документацией;
-оперативную передачу необходимой техдокументации и УП пользователям по электронной почте и т. п..

контроль синтаксиса и т.д.

Ведение протоколов обслуживания

Файлы

ЭАУП

на web-клиенты прочих подсистем

Вызов внешних сценариев для обработки событий в DNC-подсети

HTTP запросы

Взаимодействие с СУБД

Обращение к внешним приложениям

оборудования)

Загрузка цехов, цеха, моделей, станка (Создание запроса по мониторингу)

Диагностика работы цехов, цеха, моделей, станка (Анализ состояния цеха, станка)

Обработка деталей, УП (Создание запроса по обработке детали, УП)

Обработка по цеху, модели, станку (Создание запроса обработки по цеху, модели, станку )

отработанных часов;
Коэффициент загрузки цеха;
Количество потребленной энергии;
Количество обработанных деталей;
Количество выполненных УП.

Геометрические размеры цеха;
Просмотр состояния станков в цехе в промежуток времени.

Для ввода начальной и конечной даты , можно воспользоваться календарем (нажав на ссылку “Выбрать дату”) или ввести вручную с клавиатуры в формате год/месяц/число.

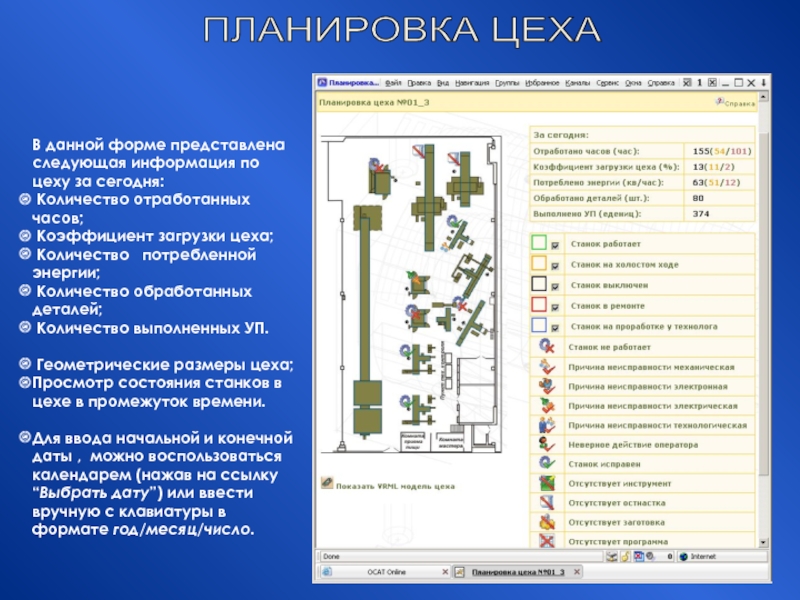

ПЛАНИРОВКА ЦЕХА

данного станка, где можем видеть
Установленный на станок инструмент и дату установки (или его отсутствие)
Тоже по оснастке
Список УП загруженных в стойку, с возможностью их просмотра, изменения и добавления

времени просмотра;
Тип состояния станка:
- Станок работает;
- Станок на холостом ходу;
- Станок выключен;
- Станок в ремонте;
- Станок на проработке у технолога.

После выбора параметров нажимаем кнопку “Найти”.

Станки в цехе подсвечивается определенными цветами.

СОСТОЯНИЕ СТАНКОВ В ЦЕХЕ

оборудования цеха представлена в графической и табличной форме;

Возможность просмотра состояния отдельного станка.

в табличном виде.

Цех (при щелчке мыши открывается форма с планом цеха);
Модель станка на котором выполнялась загрузка УП (при щелчке мыши по модели станка, открывается форма с параметрами модели);
Дата и время вызова;
DNC сервер;
Стойка ЧПУ;
Время передачи данных на станок (секунды);
COM порт;
Дата и время получения в базу.

табличном виде по работе станка в заданном промежутке времени

Есть возможность просмотра дополнительной информации (для этого необходимо кликнуть мышкой по интересующему объекту)

принятия управленческих решений
Позволяет квалифицировано провести «разбор полетов
Позволяет увидеть резервы производства и объективно провести их анализ
Позволяет объективно провести анализ эффективности финансовых вложений.
Для планово-экономических служб
Реальная загрузка цехов, участков
Сравнительная загрузка цехов
Предварительная себестоимость изготовления детали на разном оборудовании
Реальная себестоимость изготовления детали
Данные для расчета показателей производительности
Необходимые данные для планирования производства и расчета действительных материальных и трудовых ресурсов;
Анализ использования фонда рабочего времени
Анализ эффективности использования персонала предприятия

Для технолога
Действительные данные для обоснования эффективности различных вариантов технологии производства
Для обоснования закупки (списания) оборудования
Обоснование решения об увеличении производственной мощности
Обоснование решения производить или покупать
Выбор варианта оборудования
Выбор решения о производстве продукции
Полный контроль процессов обработки деталей на станках с ЧПУ и поиск резервов увеличения производительности и выполнения требований программы качества
Контроль подготовительного времени при внедрении УП и наличие оснастки и инструмента
Объективные данные для анализа использования производственных площадей

для анализа простоев из-за организационных проблем
Позволяет быстро найти проблему и оперативно отреагировать
Возможность оперативно реагировать на поломки
Прослеживаемость процессов обработки деталей на станках с ЧПУ и их полный контроль

Для энергетика
Оперативные показатели потребления энергии цехами, участками, станками в т. ч. за любой промежуток времени
Контроль за распределением нагрузок

Для механика
Данные для объективного расчета потребностей в расходных материалах
Ведение электронных журналов эксплуатации
Сигнализация (и блокирование оборудования) о замене масла и т. п.
Сводные ведомости о простоях и поломках
Выделение станков с максимальным количеством отказов и их причины
Оперативная информация в ремонтные службы о состоянии станков

Для бухгалтера
Объективные данные для проведения очередных инвентаризаций и списания оборудования
