Комплексная защита объекта связи от импульсных токов и перенапряжений презентация
Содержание
- 1. Комплексная защита объекта связи от импульсных токов и перенапряжений
- 2. /15 Цель и задачи работы
- 3. /15 Объект связи
- 4. /15 Комплексная защита объекта
- 5. /15 Комплексная защита объекта
- 6. /15 Комплексная защита объекта
- 7. /15 Комплексная защита объекта связи
- 8. Комплексная защита объекта связи от импульсных
- 9. Комплексная защита объекта связи от импульсных
- 10. Комплексная защита объекта связи от импульсных
- 11. /15 Комплексная защита объекта
- 12. /15 Комплексная защита объекта
- 13. /15 Комплексная защита объекта
- 14. /15 Вывод В проекте рассчитана
/15 Цель и задачи работы Комплексная защита объекта связи от импульсных токов и перенапряжений. Цель - Расчет активной и пассивной системы молниезащиты - Выбор типа защитных устройств
Слайд 1 www.chemk.org Межрегиональный центр компетенций - Чебоксарский электромеханический колледж
/15
МЦК-ЧЭМК
Дипломный проект
КОМПЛЕКСНАЯ
ЗАЩИТА ОБЪЕКТА СВЯЗИ ОТ ИМПУЛЬСНЫХ ТОКОВ И ПЕРЕНАПРЯЖЕНИЙ
Слайд 2/15
Цель и задачи работы
Комплексная защита объекта связи от импульсных токов и
перенапряжений.
Цель
- Расчет активной и пассивной системы молниезащиты
- Выбор типа защитных устройств
Выбор защиты радиопередающего оборудования
Расчет экономических показателей проекта
Рассмотреть вопросы по охране труда и технике безопасности
Задачи
Комплексная защита объекта связи от импульсных токов и перенапряжений
МЦК-ЧЭМК
www.chemk.org Межрегиональный центр компетенций - Чебоксарский электромеханический колледж
Слайд 3/15
Объект связи
Комплексная защита объекта связи от импульсных токов и перенапряжений
МЦК-ЧЭМК
www.chemk.org
Межрегиональный центр компетенций - Чебоксарский электромеханический колледж
Слайд 4/15
Комплексная защита объекта связи от импульсных токов и перенапряжений
МЦК-ЧЭМК

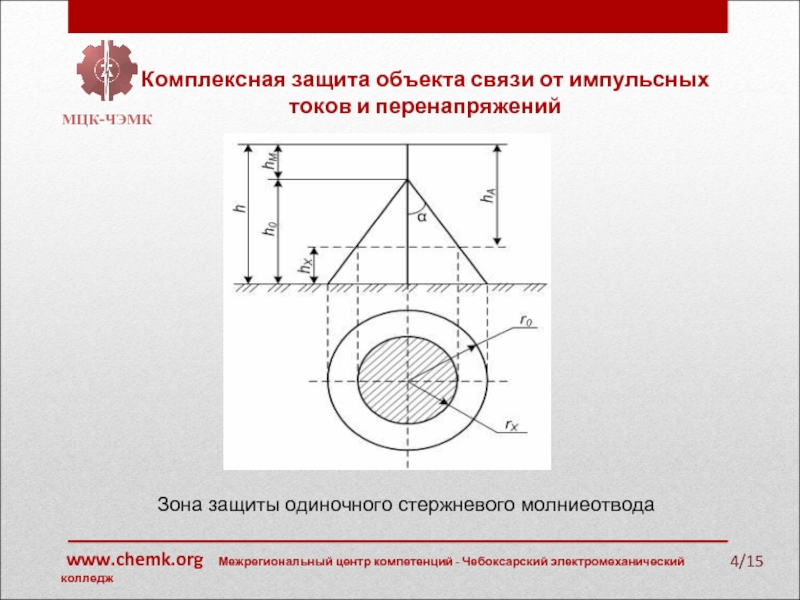

Зона защиты одиночного
стержневого молниеотвода
www.chemk.org Межрегиональный центр компетенций - Чебоксарский электромеханический колледж
Слайд 5/15
Комплексная защита объекта связи от импульсных токов и перенапряжений
МЦК-ЧЭМК
Зоны защиты штыревых
пассивных молниеприемников
www.chemk.org Межрегиональный центр компетенций - Чебоксарский электромеханический колледж
Слайд 6/15
Комплексная защита объекта связи от импульсных токов и перенапряжений
МЦК-ЧЭМК

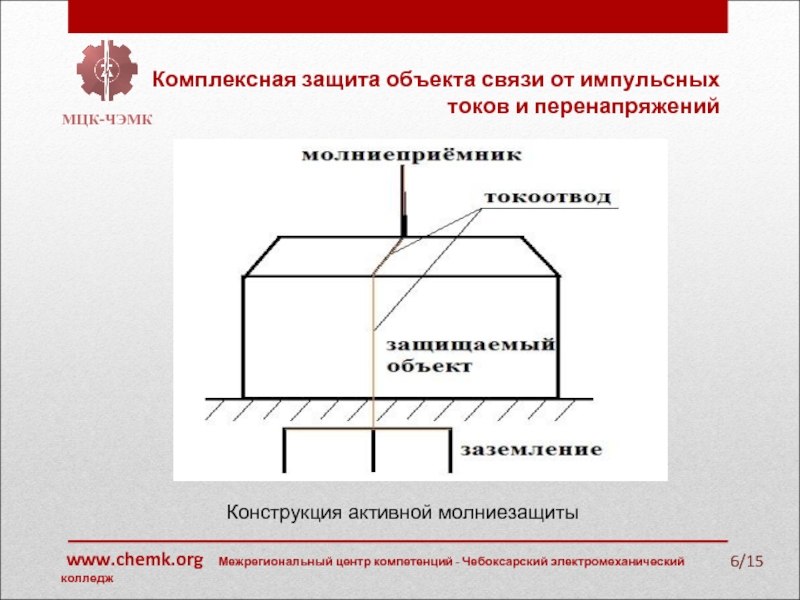

Конструкция активной молниезащиты
www.chemk.org Межрегиональный центр компетенций - Чебоксарский электромеханический колледж
Слайд 7/15
Комплексная защита объекта связи от импульсных токов и перенапряжений
МЦК-ЧЭМК
Внешний вид активного
молниеприемника Galaсtive
www.chemk.org Межрегиональный центр компетенций - Чебоксарский электромеханический колледж
Слайд 8
Комплексная защита объекта связи от импульсных токов и перенапряжений
МЦК-ЧЭМК
/15

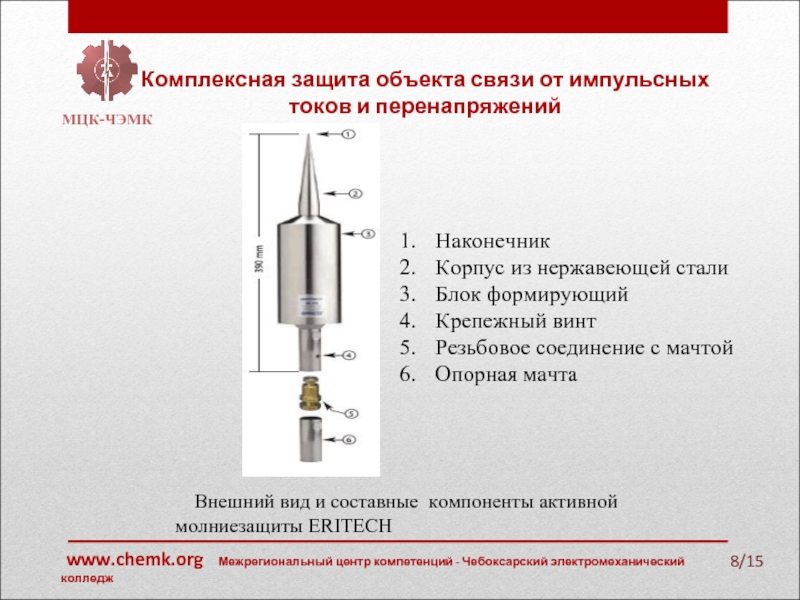

Внешний вид и
составные компоненты активной
молниезащиты ERITECH
молниезащиты ERITECH
Наконечник
Корпус из нержавеющей стали
Блок формирующий
Крепежный винт
Резьбовое соединение с мачтой
Опорная мачта
www.chemk.org Межрегиональный центр компетенций - Чебоксарский электромеханический колледж
Слайд 9
Комплексная защита объекта связи от импульсных токов и перенапряжений
МЦК-ЧЭМК
/15
Расположение активного молниеприемника
с заземляющим контуром
Зона защиты активного молниеприемника
www.chemk.org Межрегиональный центр компетенций - Чебоксарский электромеханический колледж
Слайд 10
Комплексная защита объекта связи от импульсных токов и перенапряжений
МЦК-ЧЭМК
/15

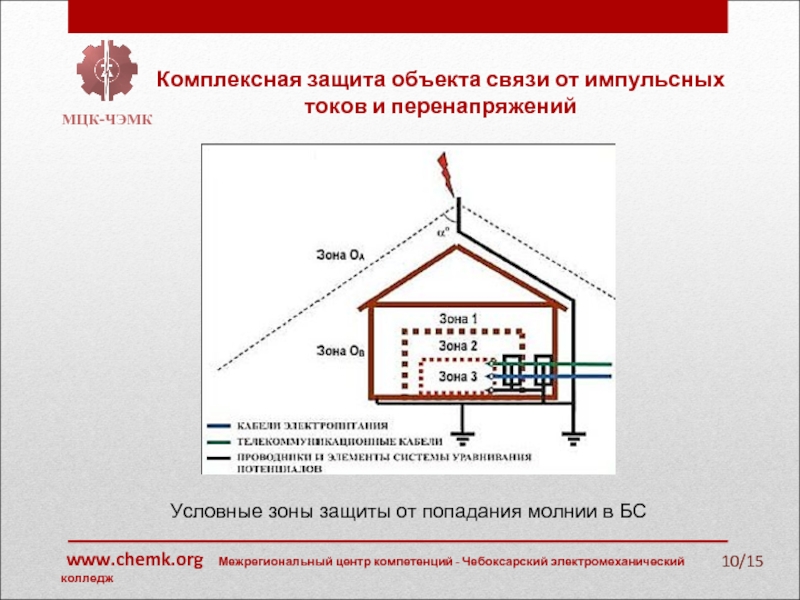

Условные зоны защиты
от попадания молнии в БС
www.chemk.org Межрегиональный центр компетенций - Чебоксарский электромеханический колледж
Слайд 11/15
Комплексная защита объекта связи от импульсных токов и перенапряжений
МЦК-ЧЭМК
Растекание токов в
случае применения устройств молниезащиты
www.chemk.org Межрегиональный центр компетенций - Чебоксарский электромеханический колледж
Слайд 12/15
Комплексная защита объекта связи от импульсных токов и перенапряжений
МЦК-ЧЭМК
Расчет стоимости молниезащиты
www.chemk.org Межрегиональный центр компетенций - Чебоксарский электромеханический колледж
Слайд 13/15
Комплексная защита объекта связи от импульсных токов и перенапряжений
МЦК-ЧЭМК
www.chemk.org
Межрегиональный центр компетенций - Чебоксарский электромеханический колледж
Знак осторожно высокое напряжение
Слайд 14/15
Вывод
В проекте рассчитана активная и пассивная молниезащита.
Выполнена защита от перенапряжения и
защита радиооборудования.
Проведены экономические расчеты.
Рассмотрены вопросы по охране труда и техники безопасности
Комплексная защита сооружения связи от импульсных токов и перенапряжений достигнута
Проведены экономические расчеты.
Рассмотрены вопросы по охране труда и техники безопасности
Комплексная защита сооружения связи от импульсных токов и перенапряжений достигнута
МЦК-ЧЭМК
Комплексная защита объекта связи от импульсных токов и перенапряжений
www.chemk.org Межрегиональный центр компетенций - Чебоксарский электромеханический колледж
