Компенсация температурных деформаций трубопроводов презентация
Содержание
- 1. Компенсация температурных деформаций трубопроводов
- 2. Walraven Group Различие температуры (ΔT): 50ºC Длина
- 3. Walraven Group Метод расчёта: ΔL
- 4. Walraven Group Деформация трубопровода Прямая труба
- 5. Walraven Group BIS неподвижные опоры и скользящие
- 6. Walraven Group Деформация трубопровода, направленная 1 изгиб
- 7. Technical Support Конструктивные особенности размещения неподвижных опор
- 8. Technical Support Конструктивные особенности размещения скользящих опор

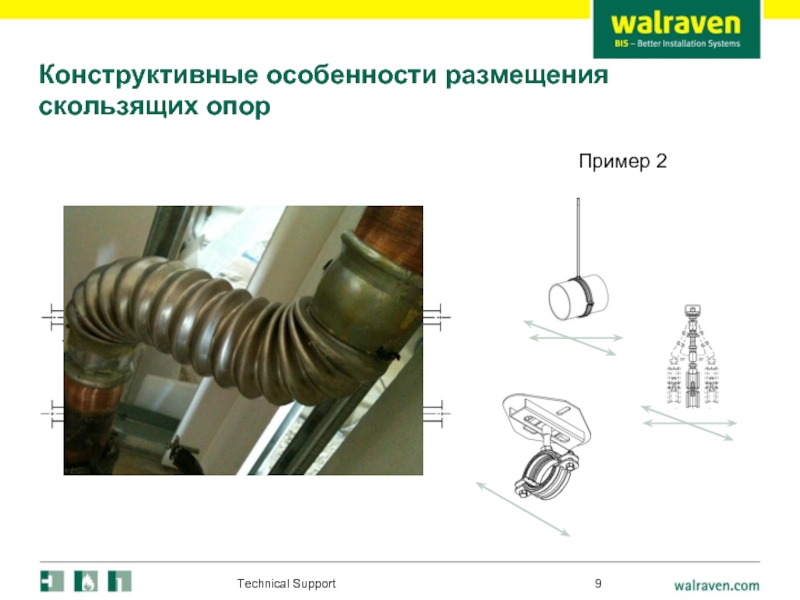

- 9. Technical Support Конструктивные особенности размещения скользящих опор Пример 1 Пример 2
- 10. Walraven Group BIS неподвижные опоры и скользящие
- 11. Walraven Group BIS неподвижные опоры и скользящие
- 12. Walraven Group BIS неподвижные опоры и скользящие
- 13. Walraven Group BIS неподвижные опоры и скользящие
- 14. Walraven Group BIS неподвижные опоры и скользящие элементы BIS Fix Console
- 15. Walraven Group BIS неподвижные опоры и скользящие
- 16. Walraven Group BIS неподвижные опоры и скользящие
- 17. Walraven Group BIS неподвижные опоры и скользящие
- 18. Walraven Group BIS неподвижные опоры и скользящие
- 19. Walraven Group BIS неподвижные опоры и скользящие
- 20. Walraven Group Применение: BIS неподвижные и подвижные опоры Скользящие элементы
- 21. Walraven Group BIS неподвижные опоры и подвижные
- 22. Walraven Group U-образный изгиб
- 23. Walraven Group Компенсатор и Скользящие элементы
Слайд 2Walraven Group
Различие температуры (ΔT): 50ºC
Длина трубы 50метров
Термическое удлинение труб в мм

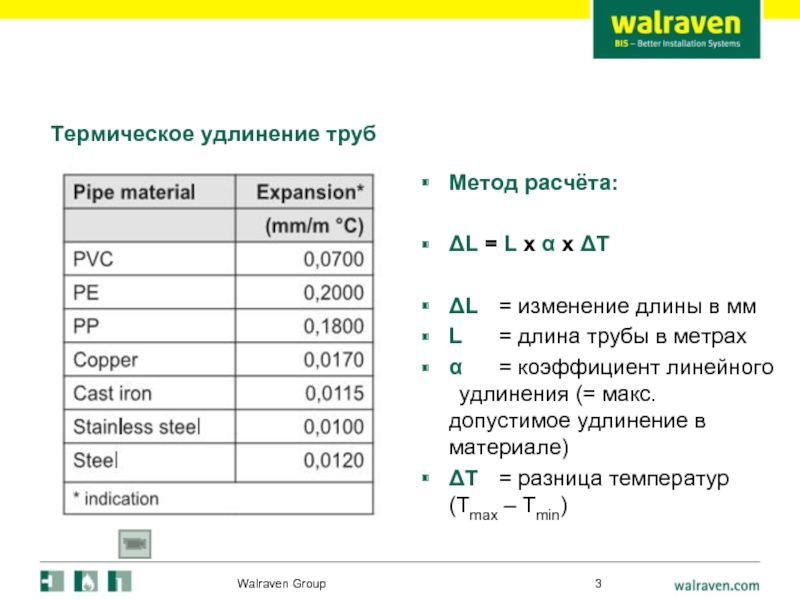

Слайд 3Walraven Group
Метод расчёта:
ΔL = L x α x ΔT
ΔL = изменение
L = длина трубы в метрах
α = коэффициент линейного удлинения (= макс. допустимое удлинение в материале)
ΔT = разница температур (Tmax – Tmin)
Термическое удлинение труб
Слайд 4Walraven Group
Деформация трубопровода
Прямая труба (не допускается)
1 изгиб трубы (L-комбинация)
2 изгиба
U-образный изгиб
Компенсатор
Слайд 5Walraven Group
BIS неподвижные опоры и скользящие элементы
Walraven предлагают продукты, которые используются
BIS dB-FiX® 80 непод
вижная опора
BIS dB-FiX® 80/200
комплект
BIS маятниковый подвес
BIS роликовая опора
BIS скользящие опоры
BIS роликовая скользящая
опора
Слайд 6Walraven Group
Деформация трубопровода, направленная
1 изгиб трубы (L-комбинация)
2 изгиба трубы
U-образный изгиб
Компенсатор
Неподвижная опора
Скользящая
Слайд 7Technical Support
Конструктивные особенности размещения неподвижных опор
Оборудование
3. Противопожарные проходки
без возможности перемещения
2.
чувствительные к деформации
Разделение больших участков
трубопровода на мелкие
Слайд 8Technical Support
Конструктивные особенности размещения скользящих опор
Возможность перемещения трубопровода в пространстве
2. Направление
3. Наличие компенсатора
Слайд 10Walraven Group
BIS неподвижные опоры и скользящие элементы
звукоизолированная неподвижная опора для крепления
звукоизоляция при помощи фасонных элементов из TPE резины (DIN 4109)
высокая степень стабильности
Материал: сталь
электролитическая оцинковка
Fa,y: 2700 Н
Комбинировать:
BIS HD хомуты /
BIS dB-Fix® 80/200 фиксирующий набор/
BIS Strut Rail системы
BIS dB-FiX® 80 (M10)
комплект неподвижной опоры
Слайд 11Walraven Group
BIS неподвижные опоры и скользящие элементы
звукоизолированная неподвижная опора для крепления
звукоизоляция при помощи фасонных элементов из TPE резины (DIN 4109)
высокая степень стабильности
Материал: сталь
электролитическая оцинковка
Fa,y: 6600 Н
Комбинировать:
BIS HD хомуты /
BIS dB-Fix® 80/200 фиксирующий набор/
BIS Strut Rail системы
BIS dB-FiX® 200 (M12)
комплект неподвижной опоры

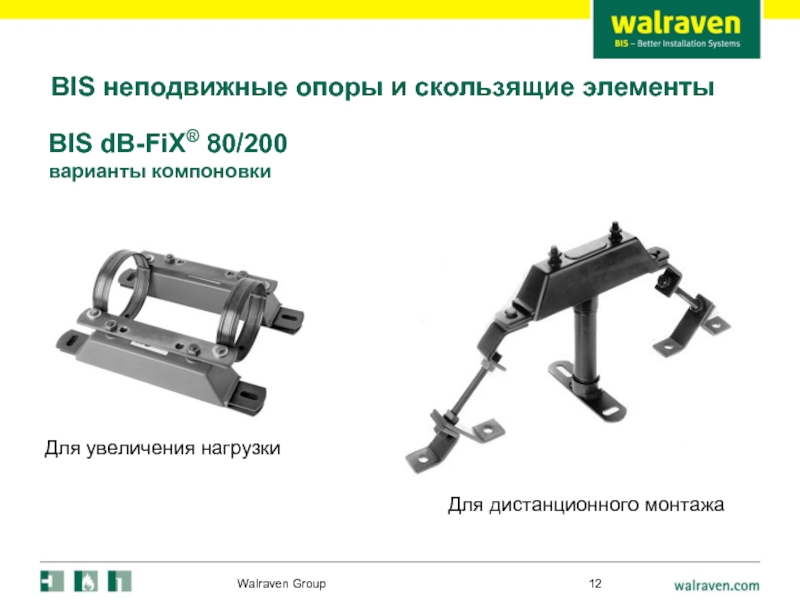

Слайд 12Walraven Group
BIS неподвижные опоры и скользящие элементы
BIS dB-FiX® 80/200
варианты компоновки
Для увеличения
Для дистанционного монтажа

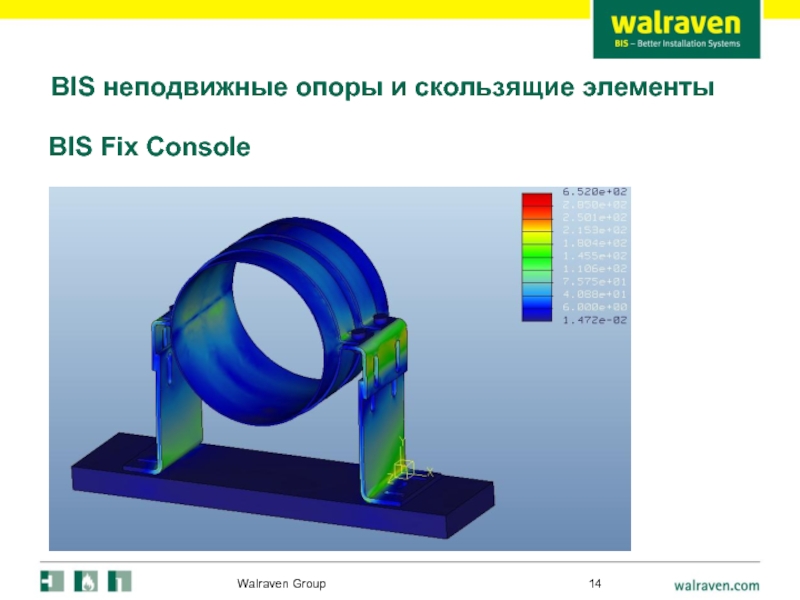

Слайд 13Walraven Group
BIS неподвижные опоры и скользящие элементы
BIS Fix Console
для труб
Неподвижная опора для крепления труб при высоких нагрузках
Материал: сталь
электролитическая оцинковка
Fa,y: 8000 Н
Комбинировать:
BIS HD хомуты /
BIS Strut Rail системы

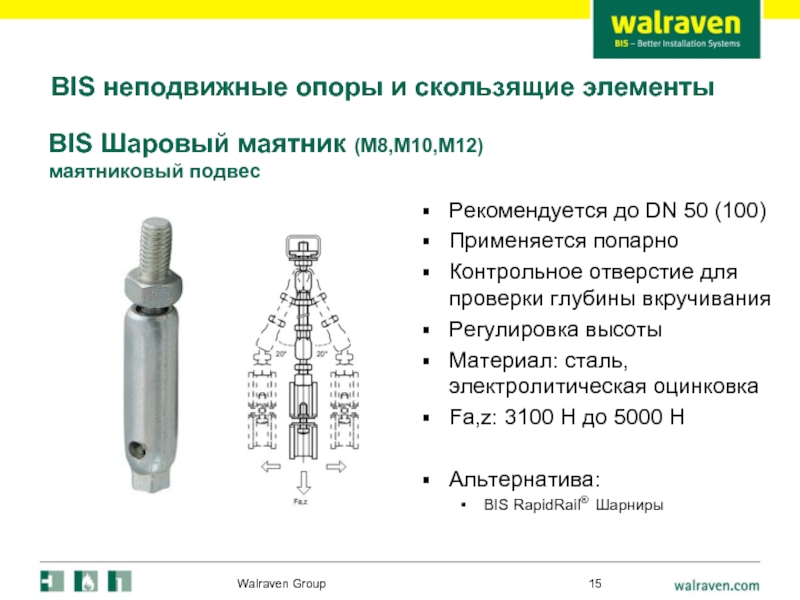

Слайд 15Walraven Group
BIS неподвижные опоры и скользящие элементы
Рекомендуется до DN 50 (100)
Применяется
Контрольное отверстие для проверки глубины вкручивания
Регулировка высоты
Материал: сталь, электролитическая оцинковка
Fa,z: 3100 Н до 5000 Н
Альтернатива:
BIS RapidRail® Шарниры
BIS Шаровый маятник (M8,M10,M12)
маятниковый подвес

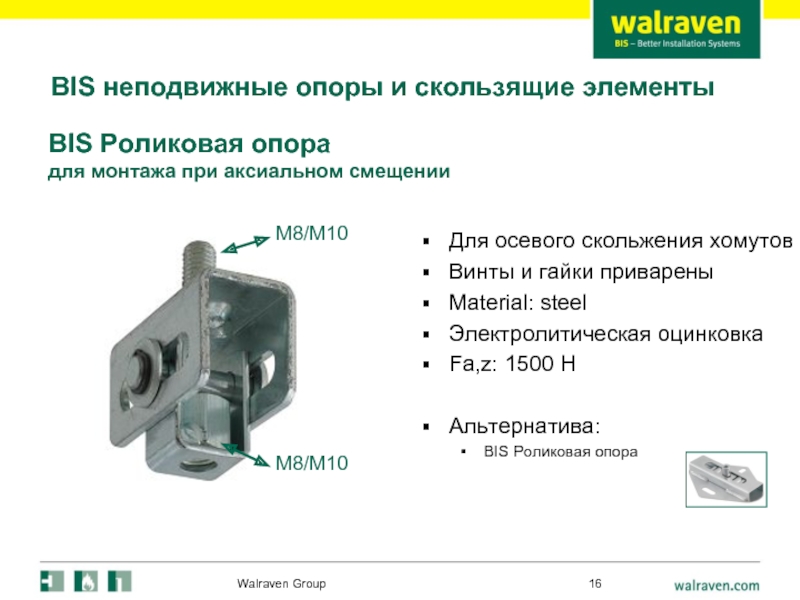

Слайд 16Walraven Group
BIS неподвижные опоры и скользящие элементы
Для осевого скольжения хомутов
Винты и
Material: steel
Электролитическая оцинковка
Fa,z: 1500 Н
Альтернатива:
BIS Роликовая опора
BIS Роликовая опора
для монтажа при аксиальном смещении
M8/М10
M8/М10
Слайд 17Walraven Group
BIS неподвижные опоры и скользящие элементы
Для компенсации перемещений
в одном
Рекомендуется для пластиковых труб
Электролитическая оцинковка
Fa,z: 520 Н
Альтернатива:
BIS Роликовая опора
BIS Маятниковый подвес (М8)
Слайд 18Walraven Group
BIS неподвижные опоры и скользящие элементы
Для направления деформации трубопровода
Электролитическая оцинковка
Одинарная
M8/10 Fa,z 3500 Н
M10/12 Fa,z 4800 Н
M16 Fa,z 4800 Н
Двойная версия:
M810 Fa,z 4700 Н
Альтернатива:
BIS Скользящая опора
BIS Роликовая скользящая опора
для монтажа при аксиальном перемещении

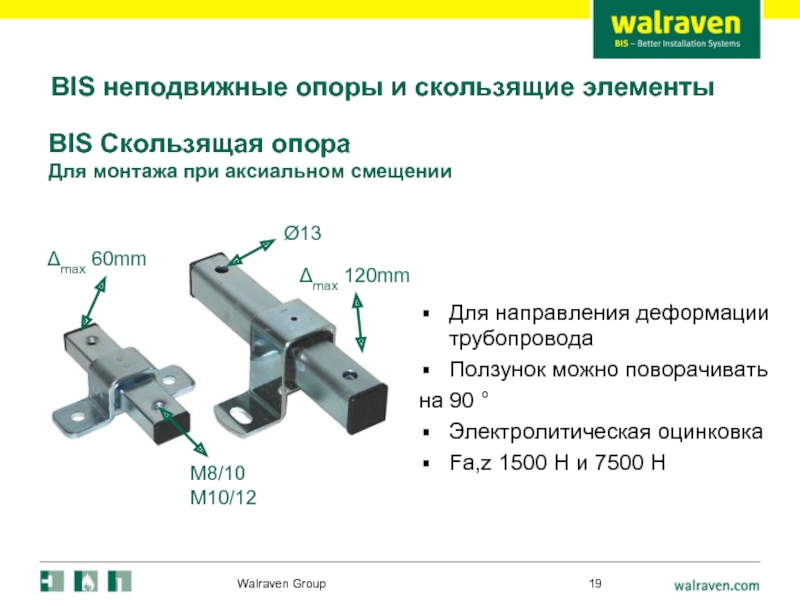

Слайд 19Walraven Group
BIS неподвижные опоры и скользящие элементы
Для направления деформации трубопровода
Ползунок можно
на 90 °
Электролитическая оцинковка
Fa,z 1500 Н и 7500 Н
BIS Скользящая опора
Для монтажа при аксиальном смещении
M8/10
M10/12
Ø13
Δmax 60mm
Δmax 120mm
