Катализатор и процесс удаления бензола из риформатов презентация
Содержание
- 1. Катализатор и процесс удаления бензола из риформатов

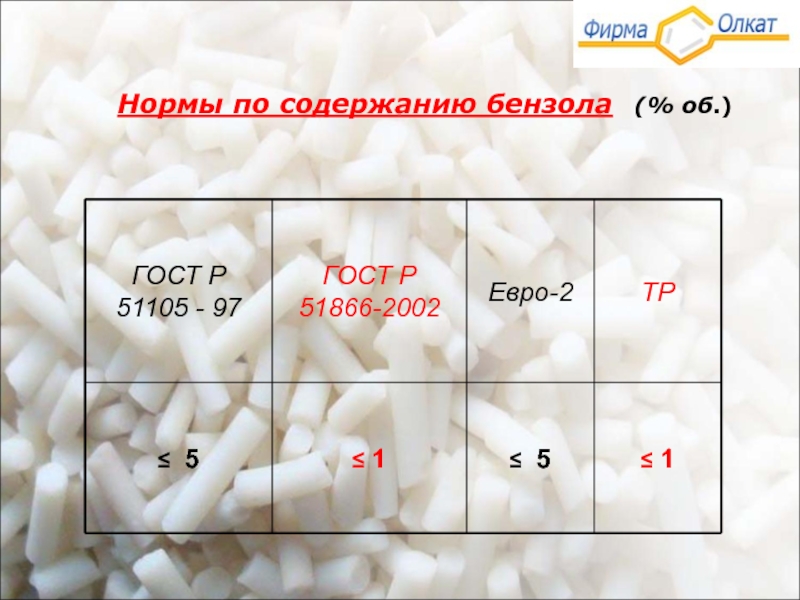

- 2. Нормы по содержанию бензола (% об.)
- 3. Компонентный состав автобензинов в России

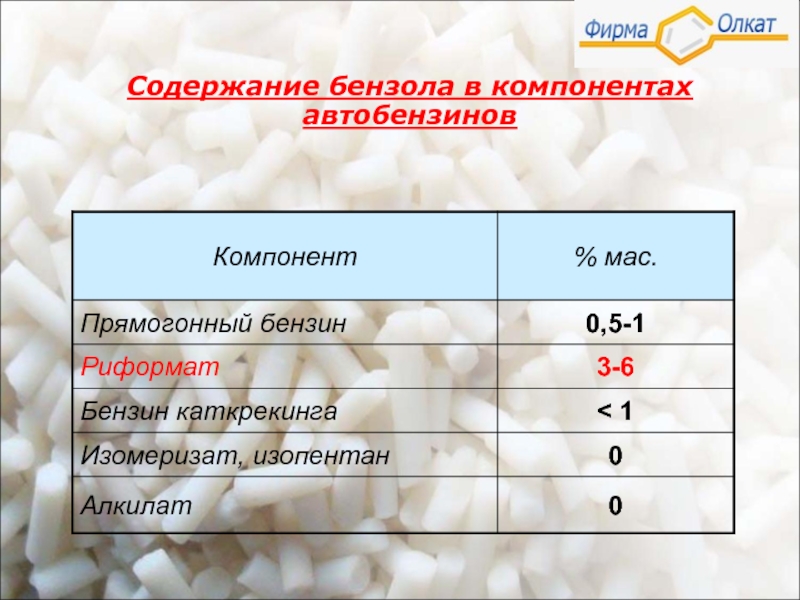

- 4. Содержание бензола в компонентах автобензинов
- 5. Основные способы удаления бензола из риформата Предфракционирование
- 6. Предфракционирование Предфракционирование – удаление из сырья С6
- 7. Постфракционирование Постфракционирование – удаление бензольной фракции из
- 8. Алкилирование бензола Алкилирование бензола
- 9. Экстракция бензола Бензол – товарный продукт
- 10. Насыщение бензола на установке изомеризации Вовлечение легкого
- 11. Гидрирование бензола на
- 12. Новый эффективный процесс удаления бензола из риформатов
- 13. Октановые характеристики углеводородов С6 *Гуреев
- 14. ДЕБОЛК – процесс удаления бензола из
- 15. ДЕБОЛК – процесс удаления бензола из риформата путем его гидроизомеризации в метилциклопентан.
- 16. ДЕБОЛК – процесс удаления бензола из
- 17. ДЕБОЛК – процесс удаления бензола из
- 18. ДЕБОЛК – процесс удаления бензола из риформата путем его гидроизомеризации в метилциклопентан.
- 19. ДЕБОЛК – процесс удаления бензола из риформата путем его гидроизомеризации в метилциклопентан.
- 20. ДЕБОЛК – процесс удаления бензола из риформата путем его гидроизомеризации в метилциклопентан.
- 21. ДЕБОЛК – процесс удаления бензола из
- 22. ДЕБОЛК – процесс удаления бензола из риформата путем его гидроизомеризации в метилциклопентан.

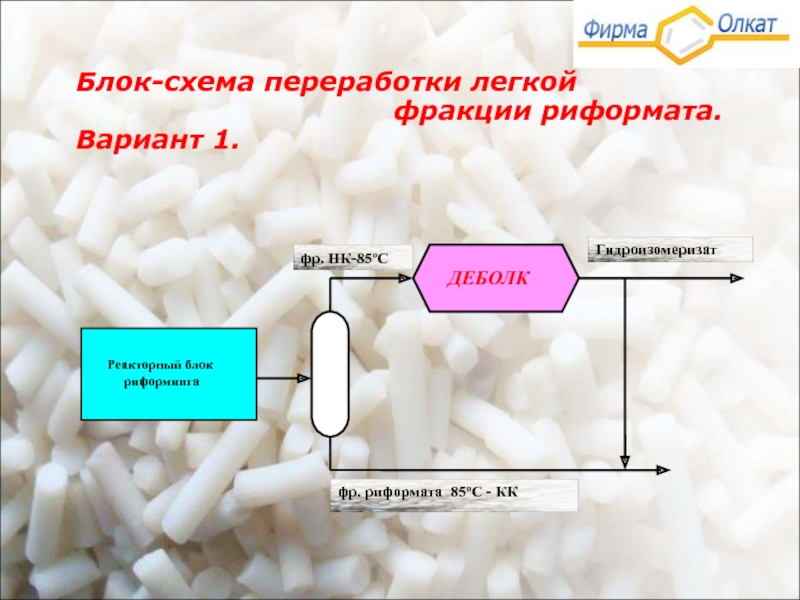

- 23. Блок-схема переработки легкой

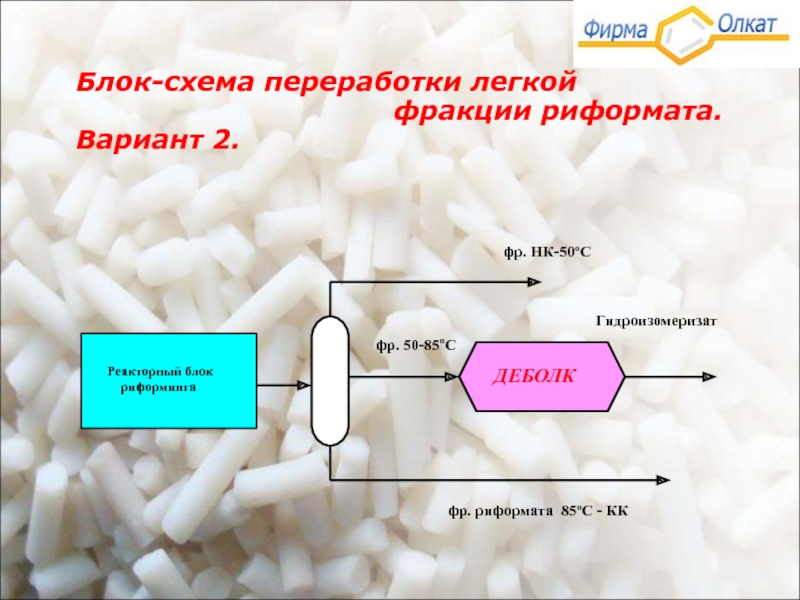

- 24. Блок-схема переработки легкой

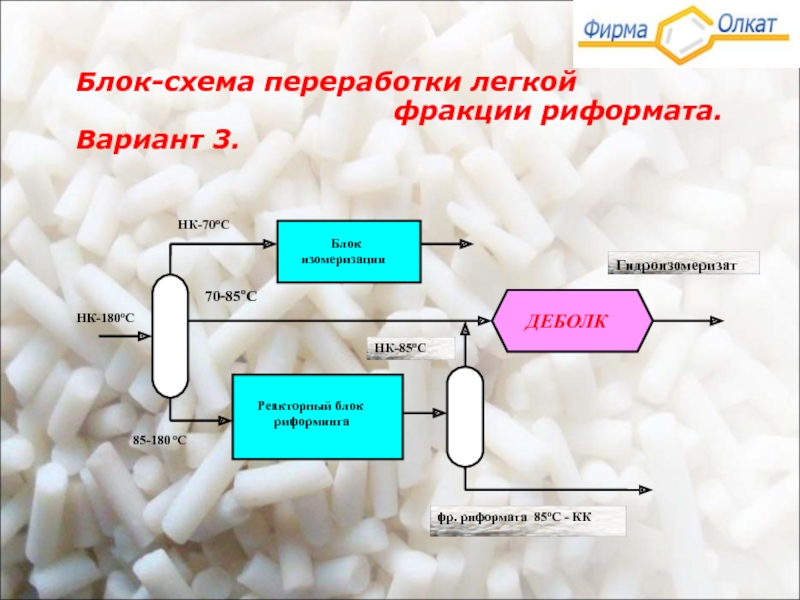

- 25. Блок-схема переработки легкой

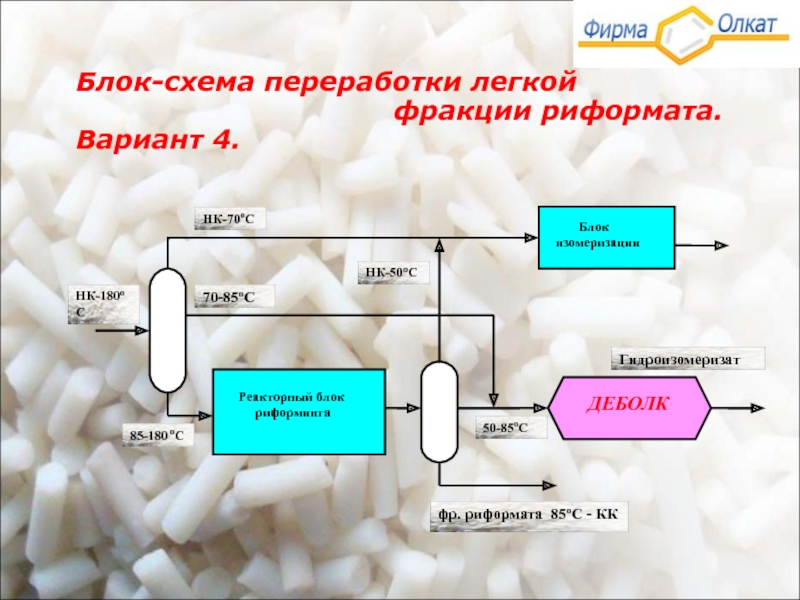

- 26. Блок-схема переработки легкой

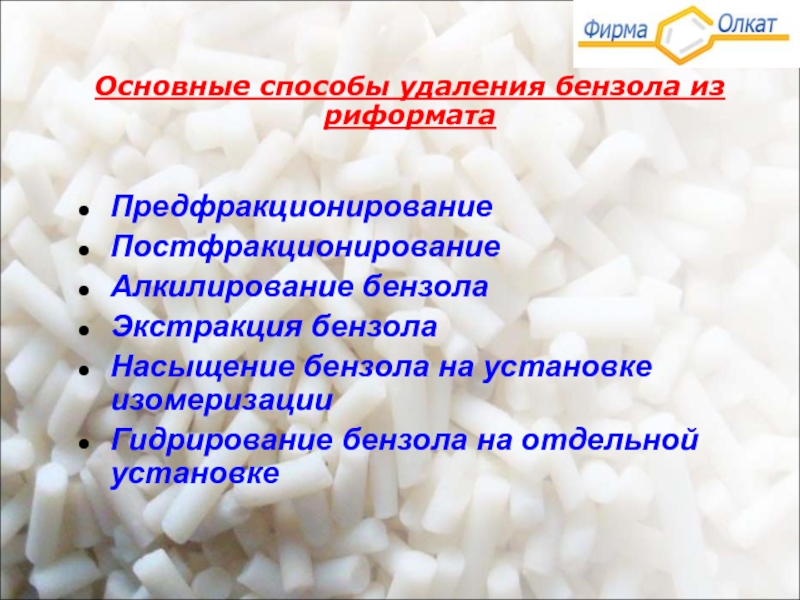

Слайд 5Основные способы удаления бензола из риформата
Предфракционирование
Постфракционирование
Алкилирование бензола
Экстракция бензола
Насыщение бензола на установке
изомеризации

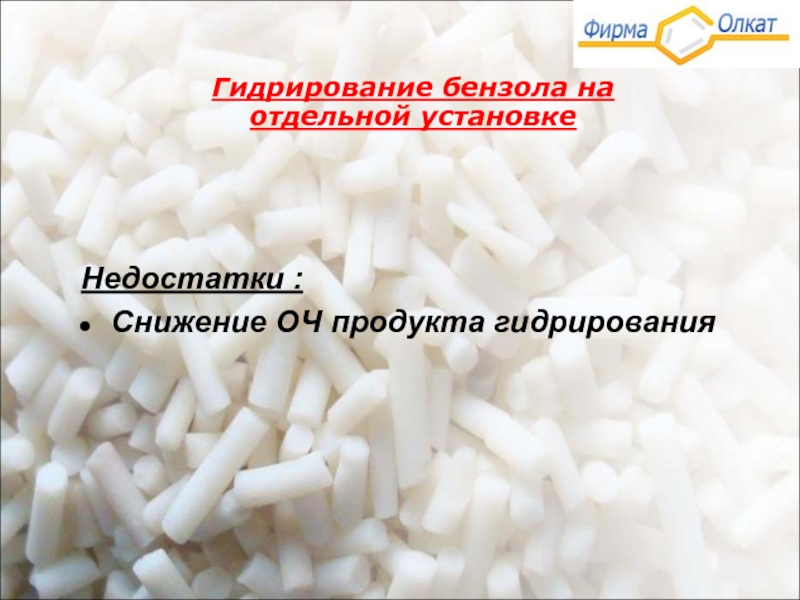

Гидрирование бензола на отдельной установке
Гидрирование бензола на отдельной установке
Слайд 6Предфракционирование
Предфракционирование – удаление из сырья С6 - предшественников бензола
Недостатки :
Снижение потенциала
нафты
Тяжелый фр.состав риформата
Образование бензола деалкилированием Ar7+
Избыток низкооктановой нафты С6
Тяжелый фр.состав риформата
Образование бензола деалкилированием Ar7+
Избыток низкооктановой нафты С6

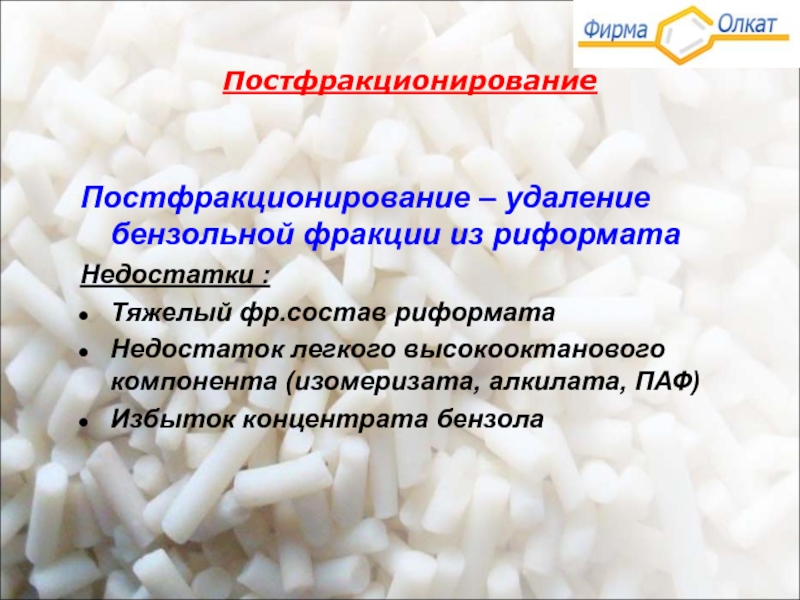

Слайд 7Постфракционирование
Постфракционирование – удаление бензольной фракции из риформата
Недостатки :
Тяжелый фр.состав риформата
Недостаток легкого
высокооктанового компонента (изомеризата, алкилата, ПАФ)
Избыток концентрата бензола
Избыток концентрата бензола
Слайд 8Алкилирование бензола
Алкилирование бензола
повышает ОЧ и
выход бензина
Недостатки :
Потребность в олефинах (пропилен)
Повышение доли Ar
Недостатки :
Потребность в олефинах (пропилен)
Повышение доли Ar

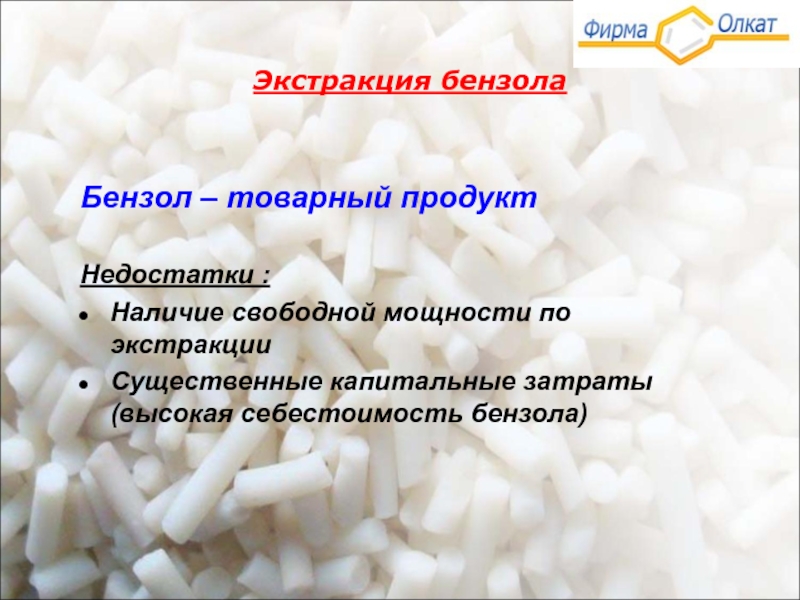

Слайд 9Экстракция бензола
Бензол – товарный продукт
Недостатки :
Наличие свободной мощности по экстракции
Существенные капитальные
затраты (высокая себестоимость бензола)
Слайд 10Насыщение бензола на установке изомеризации
Вовлечение легкого риформата
в сырье изомеризации
Недостатки :
Наличие свободной мощности по изомеризации
Снижение конверсии парафинов, ускоренное коксование катализатора
Снижение ОЧ изомеризата
Снижение выхода целевого продукта
Недостатки :
Наличие свободной мощности по изомеризации
Снижение конверсии парафинов, ускоренное коксование катализатора
Снижение ОЧ изомеризата
Снижение выхода целевого продукта

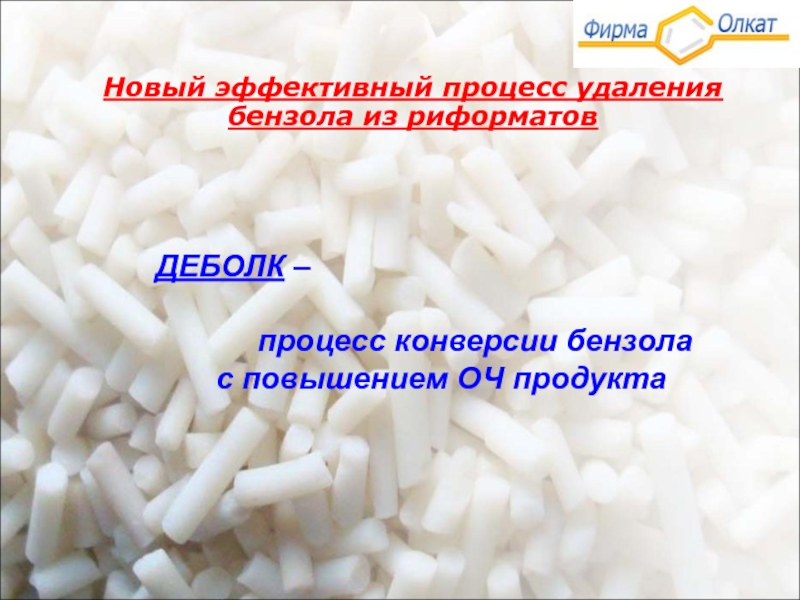

Слайд 12Новый эффективный процесс удаления бензола из риформатов
ДЕБОЛК –
процесс конверсии бензола
с повышением ОЧ продукта
с повышением ОЧ продукта

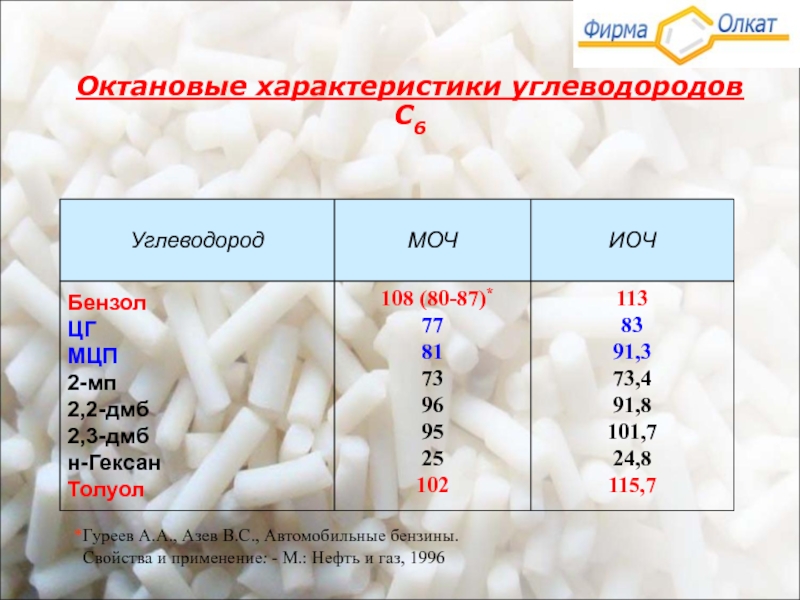

Слайд 13Октановые характеристики углеводородов С6
*Гуреев А.А., Азев В.С., Автомобильные бензины.
Свойства
и применение: - М.: Нефть и газ, 1996

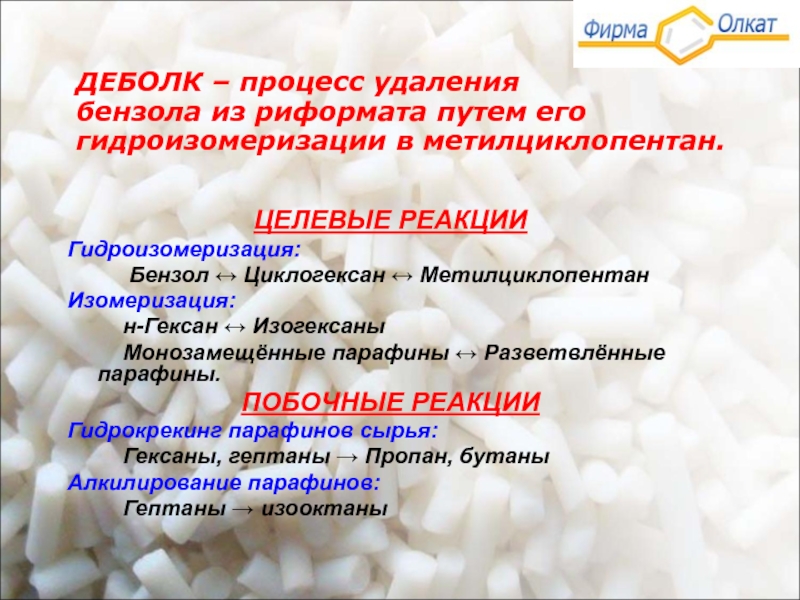

Слайд 14ДЕБОЛК – процесс удаления бензола из риформата путем его гидроизомеризации в
метилциклопентан.
ЦЕЛЕВЫЕ РЕАКЦИИ
Гидроизомеризация:
Бензол ↔ Циклогексан ↔ Метилциклопентан
Изомеризация:
н-Гексан ↔ Изогексаны
Монозамещённые парафины ↔ Разветвлённые парафины.
ПОБОЧНЫЕ РЕАКЦИИ
Гидрокрекинг парафинов сырья:
Гексаны, гептаны → Пропан, бутаны
Алкилирование парафинов:
Гептаны → изооктаны
Слайд 15ДЕБОЛК – процесс удаления бензола из риформата путем его гидроизомеризации в
метилциклопентан.
Слайд 16ДЕБОЛК – процесс удаления бензола из риформата путем его гидроизомеризации в
метилциклопентан.

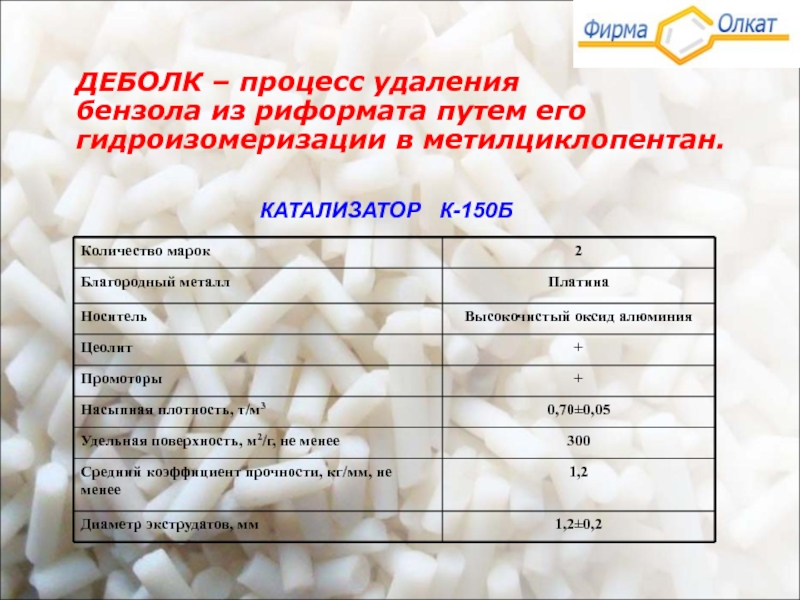

КАТАЛИЗАТОР К-150Б
Слайд 17ДЕБОЛК – процесс удаления бензола из риформата путем его гидроизомеризации в
метилциклопентан.

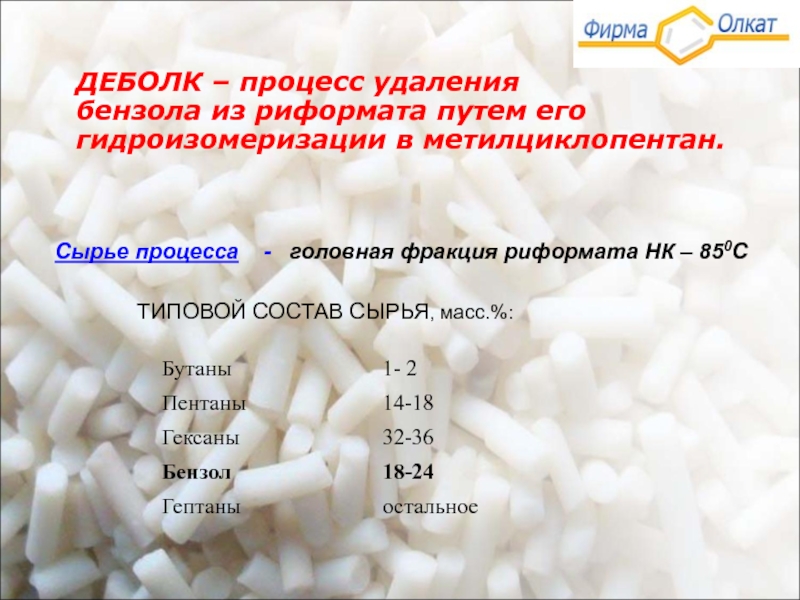

ТИПОВОЙ СОСТАВ СЫРЬЯ, масс.%:
Сырье процесса - головная фракция риформата НК – 850С

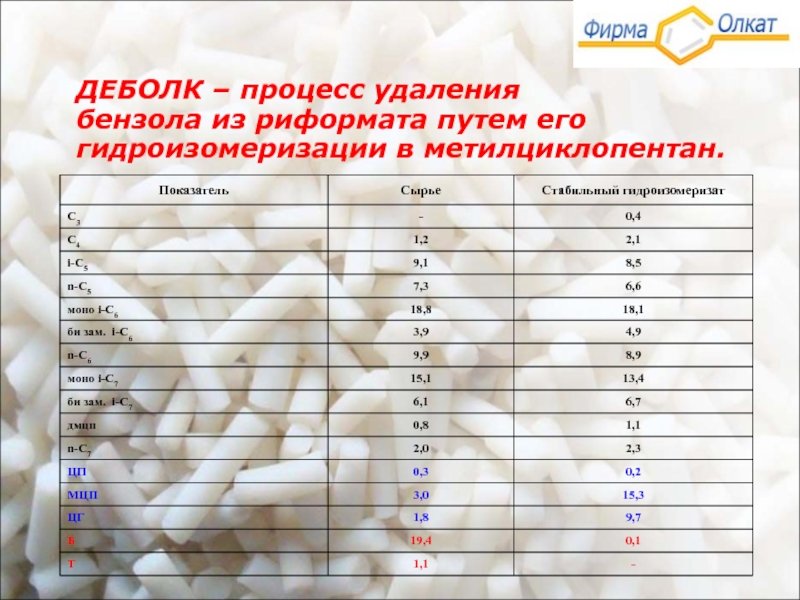

Слайд 18ДЕБОЛК – процесс удаления бензола из риформата путем его гидроизомеризации в
метилциклопентан.
Слайд 19ДЕБОЛК – процесс удаления бензола из риформата путем его гидроизомеризации в
метилциклопентан.
Слайд 20ДЕБОЛК – процесс удаления бензола из риформата путем его гидроизомеризации в
метилциклопентан.
Слайд 21ДЕБОЛК – процесс удаления бензола из риформата путем его гидроизомеризации в
метилциклопентан.

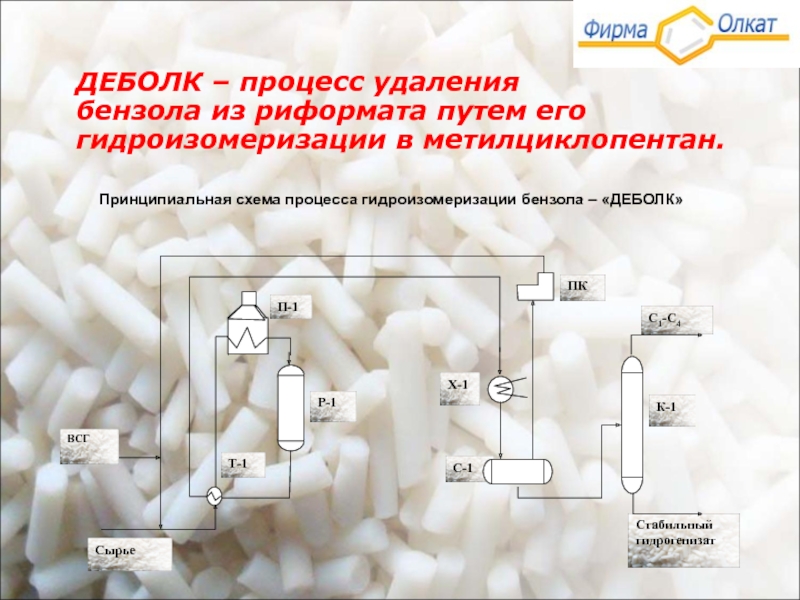

Принципиальная схема процесса гидроизомеризации бензола – «ДЕБОЛК»
Слайд 22ДЕБОЛК – процесс удаления бензола из риформата путем его гидроизомеризации в
метилциклопентан.
