Какую вертикальную силу и в каком направлении нужно приложить в точке В рычага, чтобы он находился в равновесии? Весом рычага пренебречь. презентация
Содержание
- 1. Какую вертикальную силу и в каком направлении нужно приложить в точке В рычага, чтобы он находился в равновесии? Весом рычага пренебречь.
- 2. Блок. Простые механизмы 22 ноября

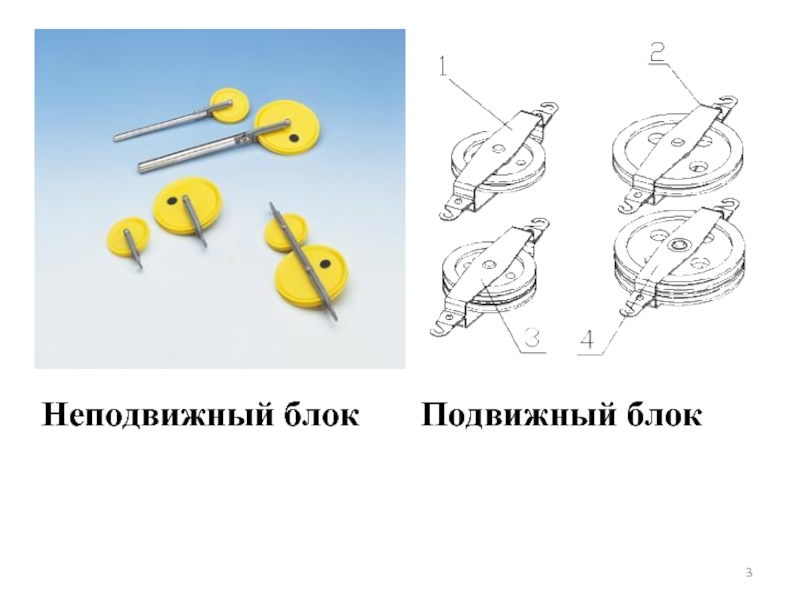

- 3. Неподвижный блок Подвижный блок
- 4. - блок, ось которого закреплена ( при
- 5. ! Неподвижный бок не дает
- 6. Подвижный блок - блок, который поднимается и
- 7. ! Используя подвижный блок,

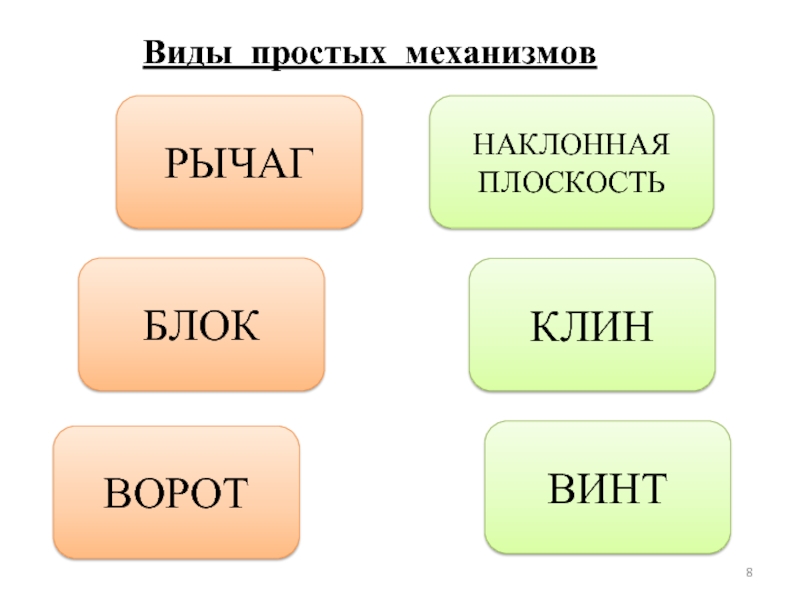

- 8. Виды простых механизмов РЫЧАГ БЛОК ВОРОТ НАКЛОННАЯ ПЛОСКОСТЬ КЛИН ВИНТ

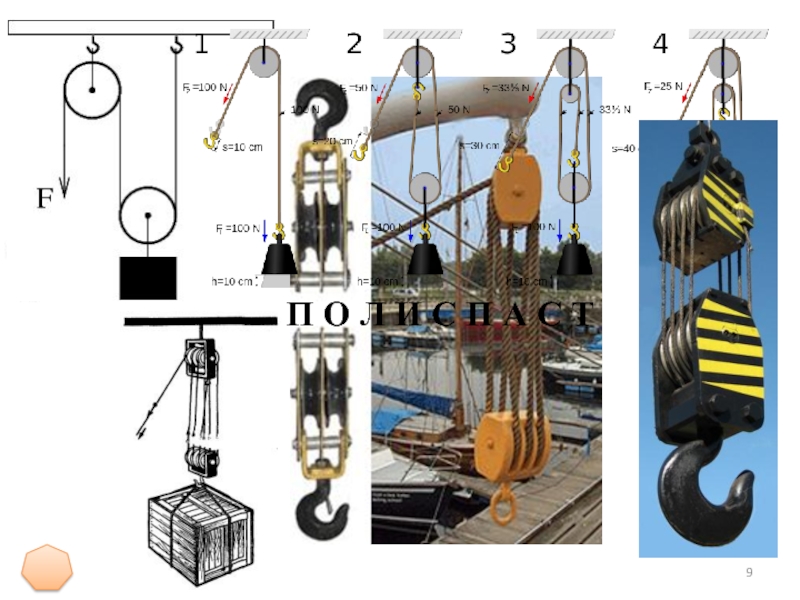

- 9. П О Л И С П А С Т
- 10. ВОРОТ - простейшая грузоподъемная машина, состоящая из
- 11. l – длина наклонной плоскости
- 14. 1. Тележку поднимают по наклонной плоскости, прикладывая
- 15. Домашнее задание : § 23, упр.12(3); § 24, упр.13(1)
- 16. Решите задачу. Груз массой 120

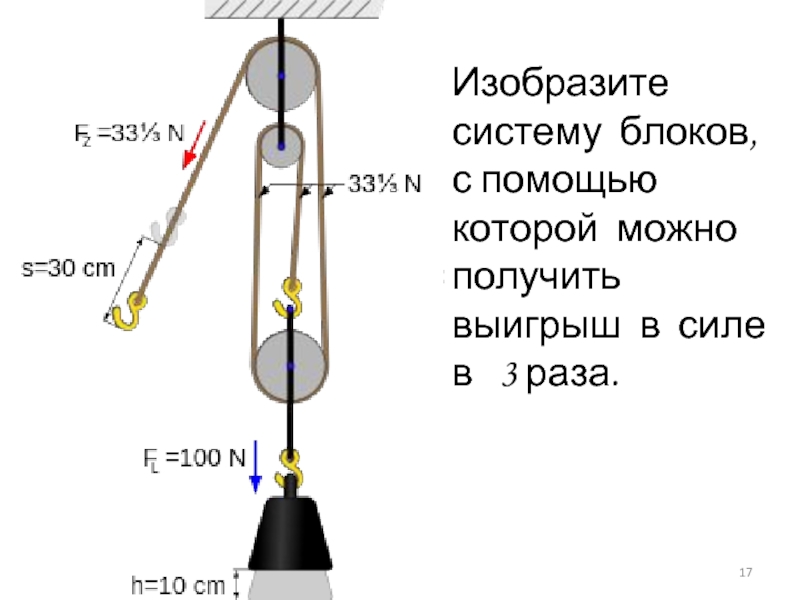

- 17. Изобразите систему блоков, с
Блок. Простые механизмы 22 ноября
Слайд 1Какую вертикальную силу и в каком направлении нужно приложить в точке
В рычага, чтобы он находился в равновесии? Весом рычага пренебречь.
Слайд 4- блок, ось которого закреплена ( при подъеме груза не опускается
и не поднимается)
Неподвижный блок
О
А
В
Вывод: неподвижный блок не дает выигрыша в силе, но позволяет изменять направление действия силы
Слайд 5
! Неподвижный бок не дает проигрыша в расстоянии: на какую высоту
опустится конец веревки, за который тянем, на столько же поднимется груз, подвешенный к другому концу.
Слайд 6Подвижный блок
- блок, который поднимается и опускается вместе с грузом
О
А
В
Вывод:
подвижный блок дает выигрыш в силе в 2 раза
Слайд 7
! Используя подвижный блок, мы проигрываем в перемещении в 2 раза.
! Подвижный блок изменяет направление силы, приложенной к свободному концу веревки на противоположный
Слайд 10ВОРОТ - простейшая грузоподъемная машина, состоящая из барабана с ручным приводом
и каната или цепи, навиваемых на барабан.
Современным типом ворота является лебедка.
Слайд 11
l – длина наклонной плоскости
h – высота наклонной плоскости
P –
вес катка
F – сила, приложенная к катку
F – сила, приложенная к катку
Слайд 141. Тележку поднимают по наклонной плоскости, прикладывая усилие 100 Н. Какова
масса тележки, если длина наклонной плоскости 2 м, а высота 1 м?
2. Ученик, измерив при помощи динамометра силу натяжения веревки, установил, что она равна 12 Н. Соответствуют ли эти данные теоретическим расчетам. Если нет, то почему?
2кг

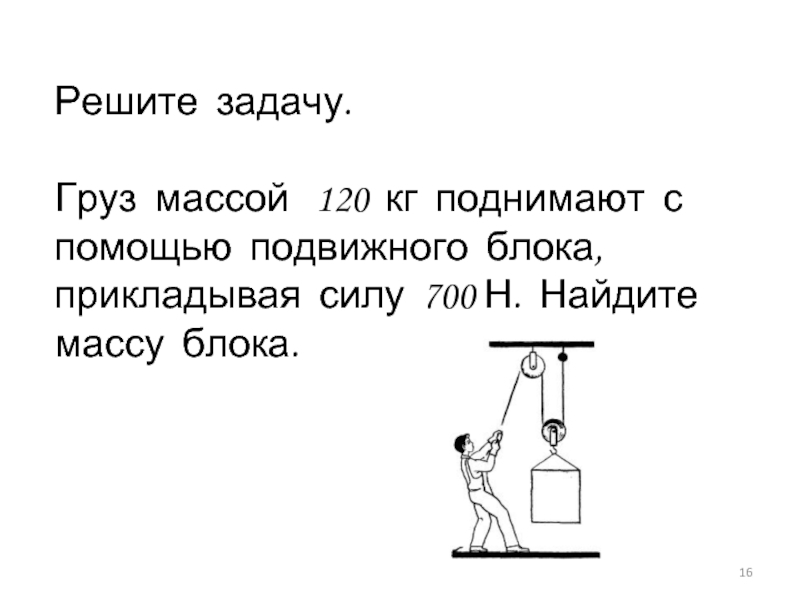

Слайд 16Решите задачу.
Груз массой 120 кг поднимают с помощью подвижного блока,
прикладывая силу 700 Н. Найдите массу блока.
